ахай

Как выровнить направляющую на китайском станке

Рекомендуемые сообщения

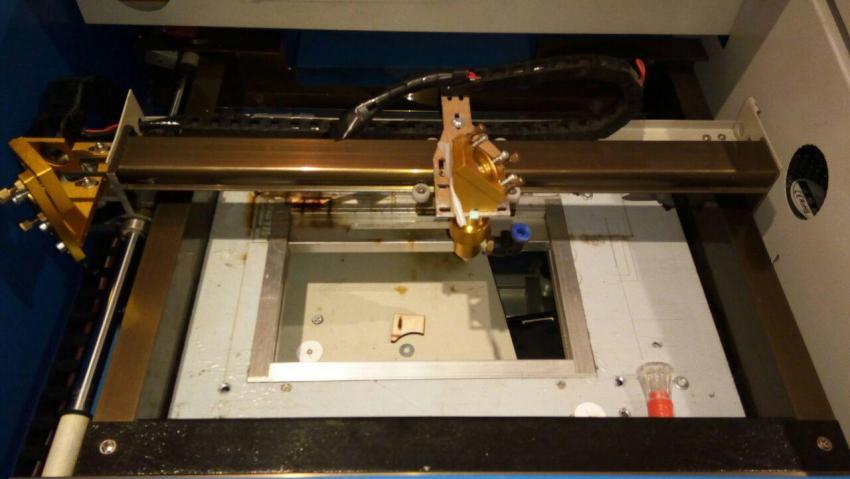

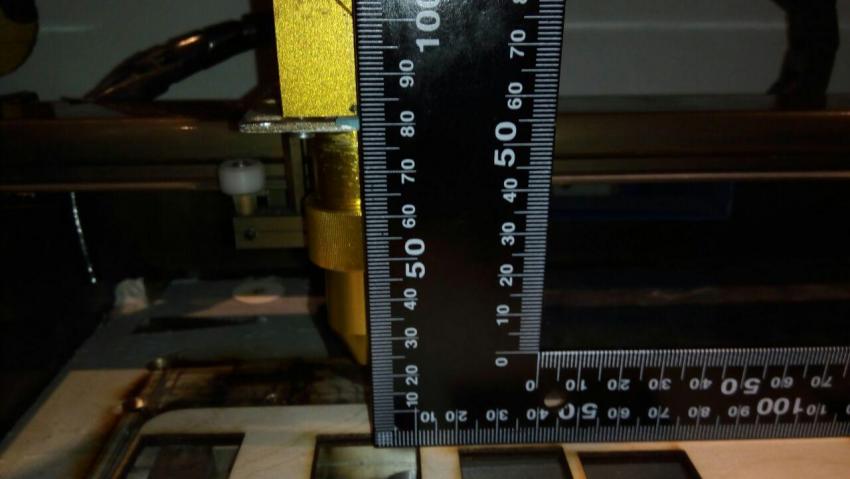

Здравствуйте,есть станок 30Х20. Покупал для гравировки,с гравировкой справляется неплохо. Но рез идет под углом к вертикали. дело в том,что направляющая по оси Х в одной из плоскостей стоит криво. Задняя грань направляющей Х выше,чем передняя грань.2051901085_.JPG.da277933a051348dabc1ea27f3cd3bd6.JPG Китаец это знал и сточил голову,чтобы она стояла более менее перпендикулярна столу.


Короче,говоря прошу совета,как добиться вертикальности луча. Возможно ли отрегулировать направляющую?Или есть какой-нибудь метод более точного выравнивания головы?

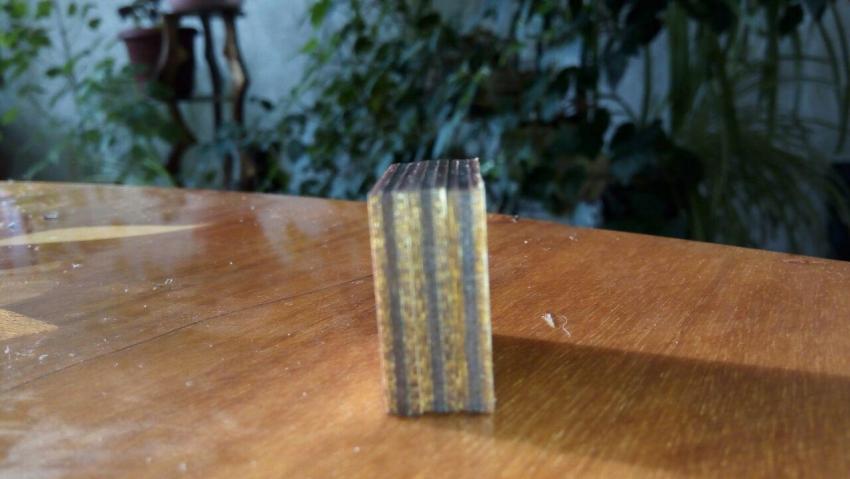

Подскажите пожалуйста. Вот такой угол при резке выходит


Изменено пользователем ахай

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Доброго дня.

Если я правильно Вас понял, то, по-моему, самым безболезненным вариантом будет поднять край стола, т.к. выравнивать направляющие может быть геммор большой и не факт, что получится ровнее без выбрасывания станка а помойку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Не пойму - а юстировка штатными средствами не помогает?Точно ли луч абсолютно вертикален? Если да - тогда наверно все же дело в столе?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

 И я не пойму. Там же по бокам направляющей есть по два винтика/болтика. ослабь, и крути ее на/от себя по оси. А стол поднимать - фокус уходить будет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1. Если луч вертикален по всем углам, бьет в центр и пр - то зачем трогать направляющие? Значит надо выставить стол... вроде бы..:) Но .. Это как же тогда придется стол поднять? и если фокус везде одинаковый, значит дело не в столе.

2. Может я по фото не очень понимаю - но тут стоит короткофокусная линза?  Тогда она по определению не даст вертикальный рез на толстом материале.  Да и вообще китайцы умалчивают, но их настольные станки  вообще не предназначены для резки... Так, поиграться только..:)

Так что автор потренируется, разберется и будет покупать другой станок..:) Совсем с другими направляющими, головой и пр..:) Не надо дать от Запорожца качества ВАГа.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

23 часа назад, ахай сказал:

... рез идет под углом к вертикали. дело в том,что направляющая по оси Х в одной из плоскостей стоит криво.



7 часов назад, СивКА сказал:

1. Если луч вертикален по всем углам, бьет в центр и пр - то зачем трогать направляющие?

Луч НЕ вертикален.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

15 минут назад, Дядя Леша сказал:

Луч НЕ вертикален.

Как узнали?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Опять про белого бычка... Вертикально и перпендикулярно столу - одно ли и то же? Вот в чем опять вопрос! Во всяком случае в условиях задачи:

В 01.12.2019 в 15:53, ахай сказал:

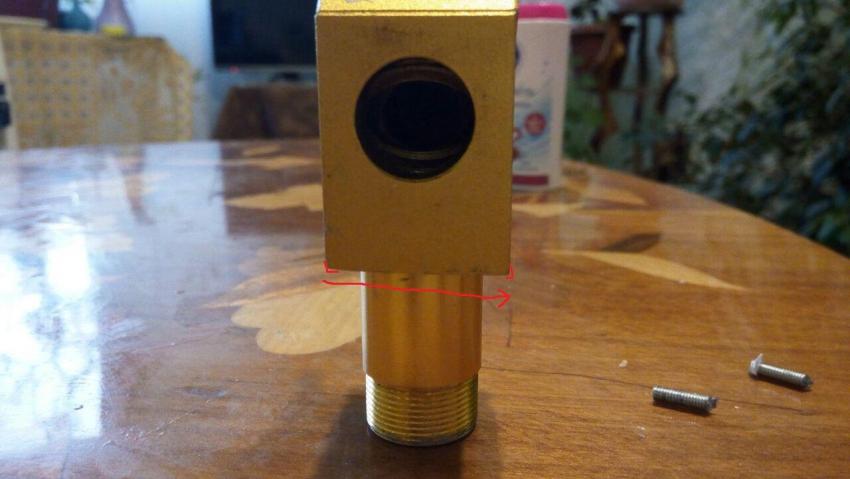

Но рез идет под углом к вертикали. дело в том,что направляющая по оси Х в одной из плоскостей стоит криво. Задняя грань направляющей Х выше,чем передняя грань. Китаец это знал и сточил голову,чтобы она стояла более менее перпендикулярна столу.Короче,говоря прошу совета,как добиться вертикальности луча. Возможно ли отрегулировать направляющую?Или есть какой-нибудь метод более точного выравнивания головы?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

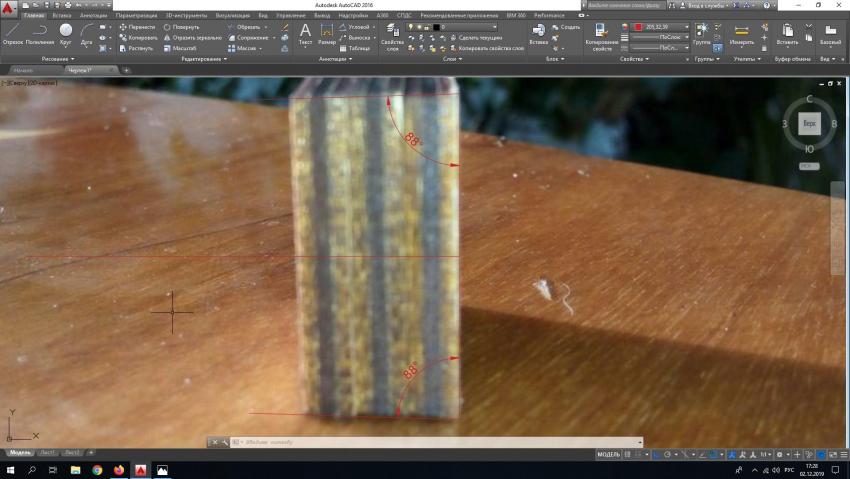

Как то вот.


луч к столу нормален. но он конический.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

7 часов назад, vasa29 сказал:

луч к столу нормален. но он конический.

поэтому я и написала п.2 в предыдущем посте...:) Курс школьной оптики однако.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

vasa29 , а может этот кусочек не за один заход вырезан? Автор то начал с невертикальности. А луч...  Так любой луч конический... Но если это из-за расхождения, то почему нет толстого слоя нагара там, где он расфокусирован? Жаль, что автор уже потерялся в ночи...

Изменено пользователем Дядя Леша

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Не перпендикулярность к столу даст в сечении параллелограмм, а здесь равнобокая трапеция.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

"- Доктор, меня все игнорируют....

- Следующий!"

Говорю же, может этот кусок не за один раз вырезан. Может второй край незначащий. Потому как при угле 4 градуса и толщине 8, например, ширина пятна 0,6мм. Это уже выжигание...

Изменено пользователем Дядя Леша

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В 02.12.2019 в 21:28, vasa29 сказал:

Как то вот.


луч к столу нормален. но он конический.



Спасибо, что заморочились с моим вопросом. Извините, что не пояснил - это три квадрата из фанеры 4 мм сложенные вместе. Каждый квадрат за один проход вырезан. мощность 35-25% скорость 7-10.труба 40вт(наверное,обозначений не нашел на ней) Угол есть и по Х и по Y. линза 50.8 мм


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

ЫЫыыыыыыыыы!!!!!!!! Их 3! И они одинаковые!!!! Но 88 град все-таки намерялись! Параллакс однако!!! Но вообще-то кривой только правый... :)) ахай, а зачем ты их сложил? :(  Давай ты найдешь кусочек оргстекла 4-8 мм шириной и стрельнешь в него, пока не прострелишь. А потом развернешь на 180, не поднимая со стола, и прострелишь рядом. Сразу все будет по следу видно, и понимание придет. Или ты уже все выровнял с помощью монтировки и чьей-то матери? :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Стол-то опускается/поднимается, надеюсь? В таком случае опускаем стол в самый низ, стреляем до появления паленого круга на фанере. Не трогая ничего, поднимаем стол до точки фокуса линзы. Стреляем. Если перемещение вдоль оси Z не вызвало ухода точки относительно круга и они строго отцентрованы - луч вертикален.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя



5 часов назад, Andy52280 сказал:

Стол-то опускается/поднимается, надеюсь? В таком случае опускаем стол в самый низ, стреляем до появления паленого круга на фанере. Не трогая ничего, поднимаем стол до точки фокуса линзы. Стреляем. Если перемещение вдоль оси Z не вызвало ухода точки относительно круга и они строго отцентрованы - луч вертикален.

Это если стол на направляющих и они перпендикулярны. А если на резьбе или кривые - опять параллелограмм получается... :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
