Уходит только один угол при юстировке

Рекомендованные сообщения

Здравствуйте.

Неделю уже не могу победить юстировку.  В лучшем случае уходит правый верхний угол примерно на 8мм вниз.

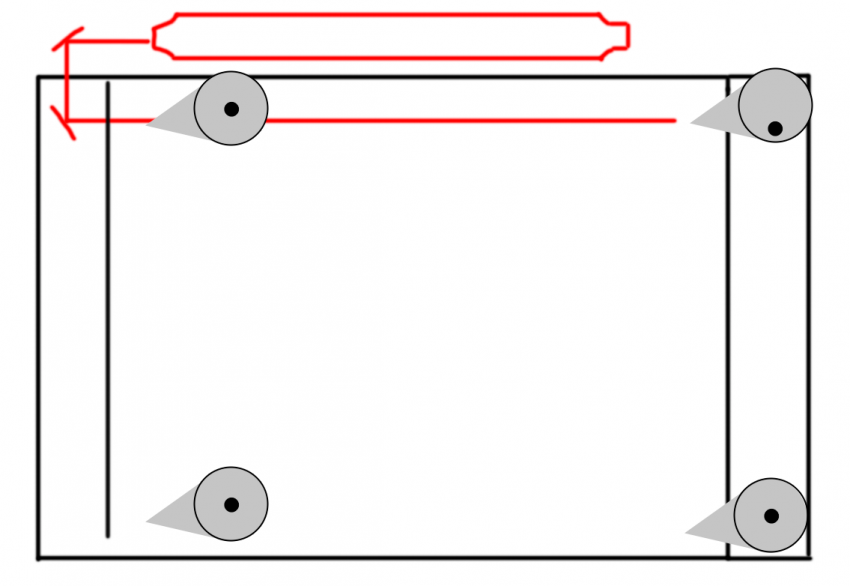

Схематично:


Станок стоит по уровню. Трубку поднимал/опускал - безрезультатно.

Подскажите, что делать в этом случае? Что делаю не так?



Изменено пользователем Зеркало

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

10 часов назад, Зеркало сказал:

что делать в этом случае?

Направляющие не компланарны.

У правой направляющей дальний угол вниз опустите.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

5 часов назад, vasa29 сказал:

У правой направляющей дальний угол вниз опустите.

У автора 11G 1290, там линейные направляющие на раме, т.е. вниз не отпустить.  Можно правый нижний поднять, вот только квест это знатный.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

44 минуты назад, PavelK сказал:

У автора 11G 1290,

Слабо верится, что корпус 11G 1290  может так перекосить - увод точки на одном из углов на 8 мм.



16 часов назад, Зеркало сказал:

Неделю уже не могу победить юстировку.  В лучшем случае уходит правый верхний угол примерно на 8мм вниз.

А если голову не доводить до крайних положений примерно на 100 мм.
Какой будет результат?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

20 минут назад, Dan сказал:

Слабо верится, что корпус 11G 1290  может так перекосить - увод точки на одном из углов на 8 мм.

На парочку запросто, если беднягу транспортировали через одно место без станины.

20 минут назад, Dan сказал:

Какой будет результат?

Вангую, плавно будет нарастать смещение.

ИМХО, тут без вариантов придётся серьёзно вмешиваться в механику со стрелочным индикатором под рукой, дабы найти кто уходит.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

1 час назад, PavelK сказал:

т.е. вниз не отпустить

Это если прикручено и под рельс ничего не попало.

20 минут назад, Dan сказал:

не доводить до крайних положений примерно на 100 мм.

Да, да. И в середине еще.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

34 минуты назад, PavelK сказал:

ИМХО, тут без вариантов придётся серьёзно вмешиваться в механику со стрелочным индикатором под рукой, дабы найти кто уходит.

Это, да, велика вероятность, что что-то сильно перекосоёбило.
Но если и играть с направляшкой, то только слева - ближе к выходу луча. Изменения по высоте правой линейной эффекта не принесёт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Можно проверить положение направляющей рамным уровнем

Изменено пользователем [email protected]

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Всем спасибо! Решил проблему подкладыванием проставок под опоры рельс. В правом нижнем углу получилось дополнительно 3мм что бы более-менее вывести в центр. Возможно действительно при перевозке были проблемы, т.к. есть сколы краски на нижних краях станины и упорные винты изогнуты.

Изменено пользователем Зеркало

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

23 часа назад, Зеркало сказал:

В правом нижнем углу получилось дополнительно 3мм

Как-то многовато...  Рекомендую снять ремни по осям Y и покатать портал вручную - могут закусывать каретки или тяжелее становиться где-либо, если так, то причина в другом. Только когда будете ремни обратно ставить и натягивать убедитесь в перпендикулярности обоих концов балки к направляющим.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

Да заметил уже что стало туже ездить и на тех скоростях, что раньше двигатель срывается в визг. Сильно критично?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

53 минуты назад, Зеркало сказал:

двигатель срывается в визг. Сильно критично?

"Визг" - это ШД входит в резонанс. Причин тому много, но одна из них - увеличение нагрузки. Особенно критично для 2-х фазных ШД.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

08.10.2022 в 03:33, Зеркало сказал:

Сильно критично?

Кроме падения скорости, каретки с рельсами износятся быстрее (насколько - неизвестно, много переменных).
Вообще, если предположить, что проблема действительно была в кривизне корпуса, то "выпрямление" должно наоборот было облегчить ход.
Возможно не с тем углом проблема, а с противоположным.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя
