Резка Фанеры от 3 до 12мм, нет перпендикулярности луча

[Егор Васильевич 1]

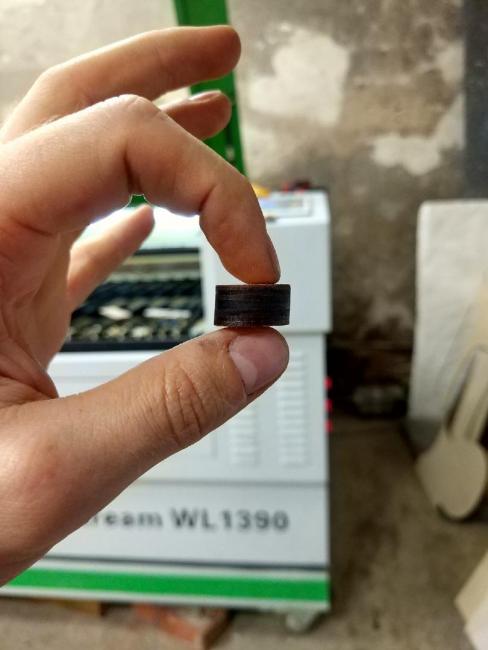

  Приветствую! Как я понимаю, при резе фанеры к примеру толщиной 5 мм, по всем 4-ем углам должен быть угол 90 у детали при замере. В моем случае наблюдается уход угла луча только с одной стороны ( на фото левый угол, толщина 10мм), соответственно с увеличением толщины материала, угол становится больше, с уменьшение меньше, но ощутимо. Если бы с двух сторон ( левой и правой), то понятное дело, а тут не понятно. Юстировка идеальная, станок новый, все везде зажато прежато). В чем фишка?

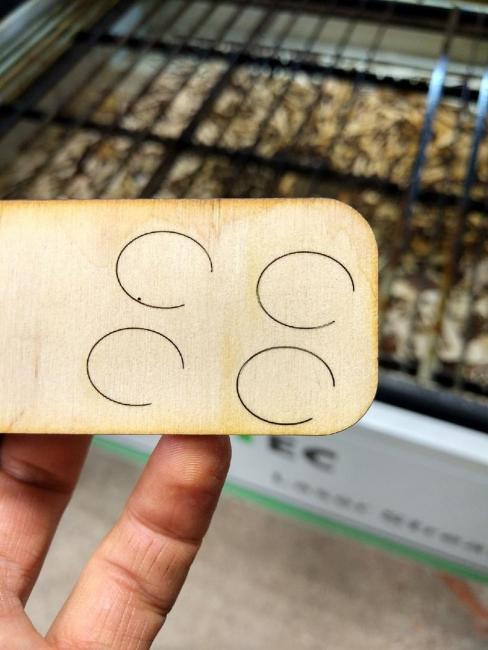

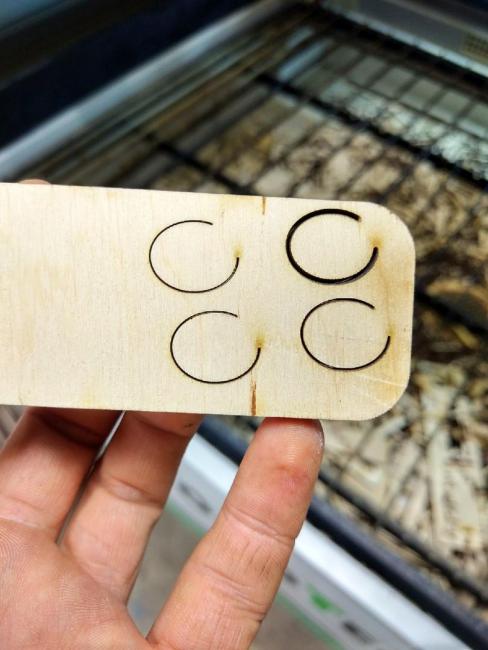

  Так же, на фото с кругами наблюдается странное явление (круги прорезаны в 4-ех углах рабочего поля, зеркала находятся с правой стороны), по идее по законам оптики, чем ближе зеркала друг к другу, тем меньше кривизна угла луча, в моем случае наоборот, чем дальше, тем лучше режет. А с обратной стороны, какие-то волны на выходе луча. Юстировка идеальная. В чем тут фишка?

Спасибо за советы)

[Dan 459]

Это именуется одним словом - юстировка .. )

Хочу заметить, что юстировка, - это не только попадание луча в одну точку головы во всех углах, но и вертикальность луча в самой голове, который должен проходить строго по центру линзы. )

Я могу сказать, что юстировка у вас отсутствует.

Изменено 31 августа 2019 пользователем Dan

[Егор Васильевич 1]

Dan Это вы два вопроса сразу ответили? )

Предположим, если некачественная юстировка и луч не вертикален, тогда при чем тут перпендикулярность, у меня постоянно завален угол только с одной стороны!?

[Dan 459]

Процитирую один из своих постов годичной давности ...

Цитата

Если стол моторизованный, это хорошо и удобно для настройки вертикальности луча в голове после третьего зеркала.
Вынимаем тубус с линзой, кладём под голову фанерку, делаем "пульс" ... опускаем стол вниз, делаем второй "пульс" - радуемся офигенному расхождению точек, что говорит ... короче, и так всё понятно ...
Подстраиваем третье зеркало ,чтобы луч попадал в одну точку в верхнем положении стола и в нижнем - всё, луч у нас вертикален к плоскости стола/материалу.
А теперь самое интересное - ставим тубус с линзой на место, делаем "пульс" и луч у нас не выходит из тубуса ваще - бяда ...
Снимаем тубус с линзой, клеим на голову снизу молярний скотч или прозрачный, проминаем края, чтобы потом видет отпечаток радиуса внешней части головы, делаем "пульс", снимаем скотч и видим, что точка не по центру отпечатка окружности.
И с этого момента начинаются пляски с бубном вокруг юстировки.
Сразу могу сказать, что точка будет смещена относительно центра по оси Х вправо или влево, т.е. придётся опускать или поднимать трубу.
Как правило, такое чаще всего и бывает.
Удачи.

12 минут назад, Егор Васильевич сказал:

Dan Это вы два вопроса сразу ответили? )

Предположим, если некачественная юстировка и луч не вертикален, тогда при чем тут перпендикулярность, у меня постоянно завален угол только с одной стороны!?

Если луч под наклоном, он так и будет резать.

Кстати, в Минске я могу дать контакты одного оч грамотного чувака, но и оч разговорчивого.

Он всё сделает, не бесплатно, конечно, но и моцК вам вынесет полностью ..

Изменено 31 августа 2019 пользователем Dan

[PavelK 1 525]

Доброго дня.

1 час назад, Егор Васильевич сказал:

Как я понимаю, при резе фанеры к примеру толщиной 5 мм, по всем 4-ем углам должен быть угол 90 у детали при замере.

Ну примерно да (в зависимости от фокусного расстояния линзы может быть конус).

В остальном - юстировка далеко не идеальная.

1 час назад, Егор Васильевич сказал:

по идее по законам оптики, чем ближе зеркала друг к другу, тем меньше кривизна угла луча

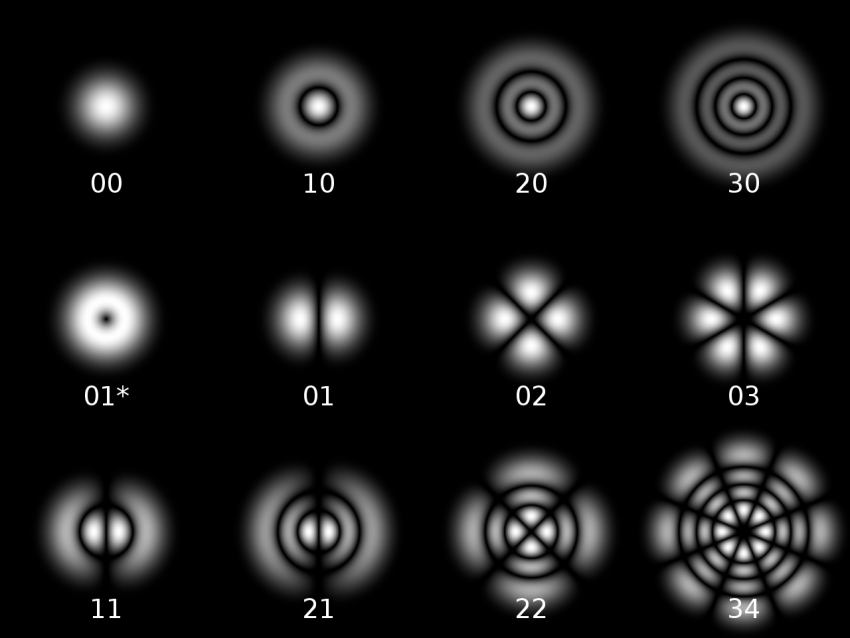

Эм. Вы путаете по-моему с расхождением... У Вас же угол падения неверен. Ну и моду луча следует заодно проверить.

[Егор Васильевич 1]

PavelK  вот же блин! А что за мода?

[PavelK 1 525]

Уже не раз упоминалась, почитайте, пожалуйста, форум.

[vasa29 571]

40 минут назад, Егор Васильевич сказал:

А что за мода?

Мо́да — совокупность привычек, ценностей и вкусов, принятых в определённой среде в определённое время. Установление идеологии или стиля в какой-либо сфере жизни или культуры.

Или Вы об этом:

https://ru.wikipedia.org/wiki/Мода_(оптика)

[Егор Васильевич 1]

PavelK хорошо,благодарю всех за советы!Dan

[Dan 459]

58 минут назад, Егор Васильевич сказал:

PavelK  вот же блин! А что за мода?

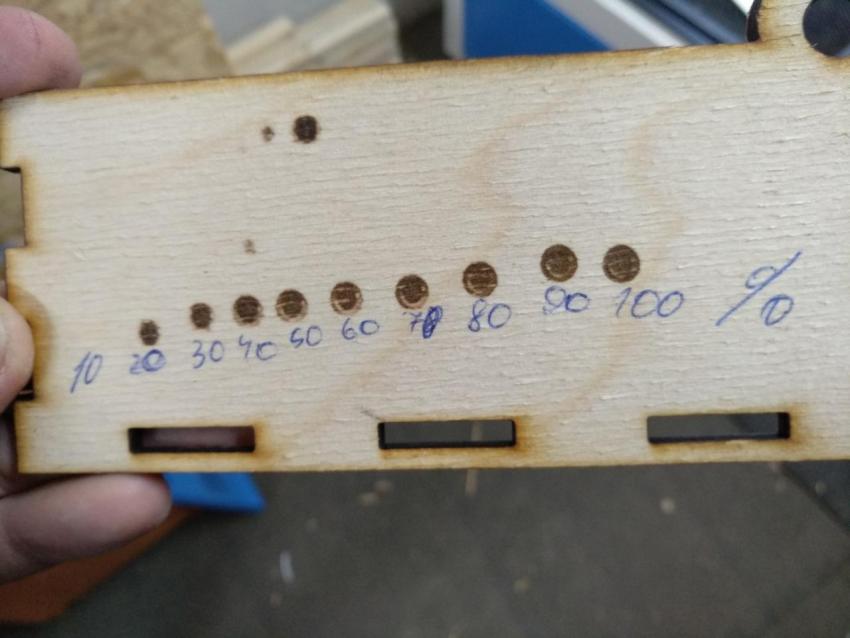

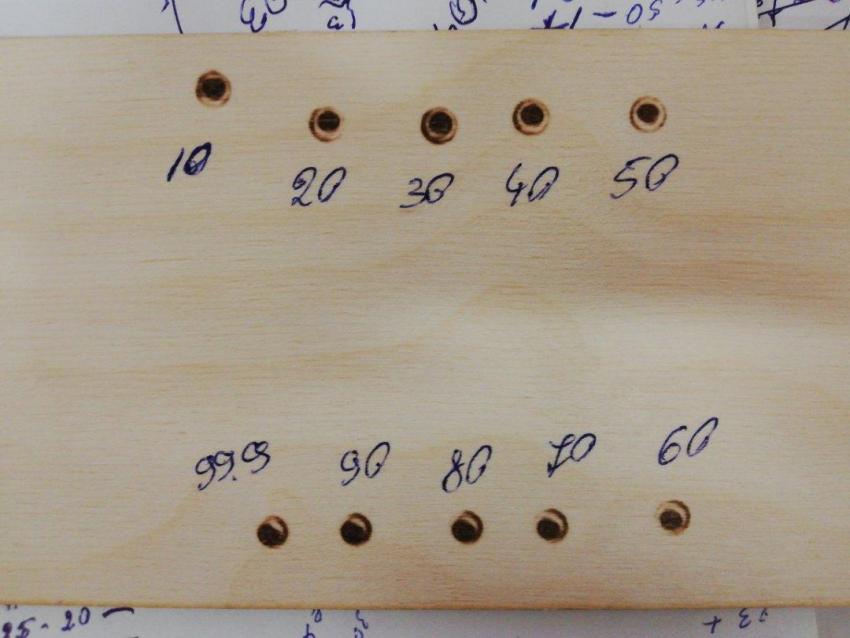

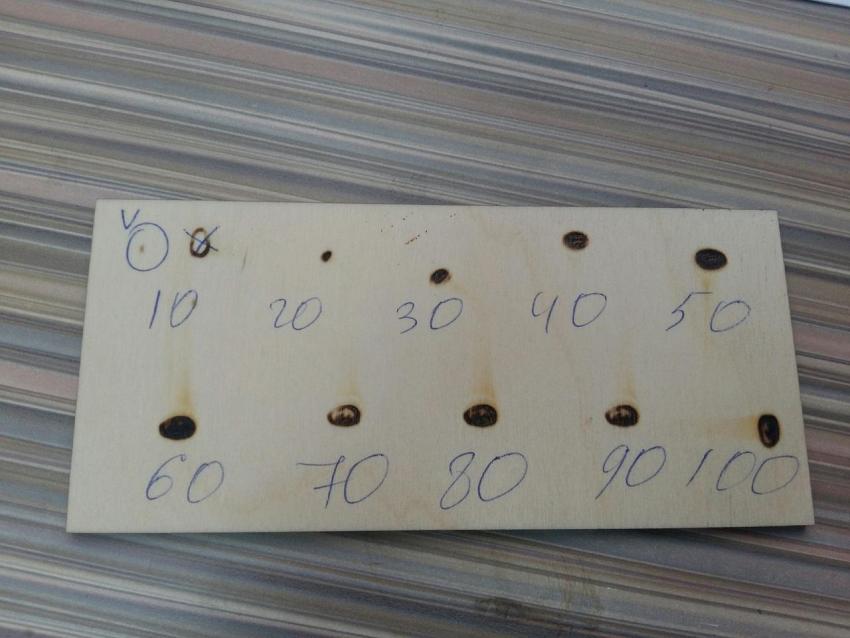

Выполните тесты на мощностях от 10 до 100% с шагом 10, а мы посмотрим.
Должно получится нечто подобное.

Это тесты умирающих труб ..

[Егор Васильевич 1]

Dan  Станок новый, если что. НО я обязательно изучу этот вопрос и как его правильно делать. Благодарю!

[PavelK 1 525]

3 часа назад, Егор Васильевич сказал:

Станок новый, если что.

Да хоть дважды =)  Может быть брак и изначально низкокачественные комплектующие.

[Doshik 2]

Первое нужно посмотреть путь луча от третьего зеркала из сопла.

Второе посмотрите ровно ли у вас направляющая ось х.
