Ars161

блок розжига не дает напряжение на трубу

Рекомендуемые сообщения

Доброго времени!
Новый станок, после несколько часов использования, простоял 3 месяца лета, по итогу, после запуска, все функционирует, но луча нету. Последний раз все исправно работало, в чем может быть проблема? Блок отправлял, проверили, все работает. Датчик воды исправен.
Ребят подскажите, отправлять трубу на проверку или может быть проблема в чем-то еще? Через кнопку тест проверял, все тоже самое, на дисплее у блока всегда показывает 0, даже при нажатии не дает напряжение на трубу. Может кто сталкивался с данной проблемой, не хотелось бы исправную трубу туда-сюда гонять

Изменено пользователем Ars161

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Доброго дня.

1 час назад, Ars161 сказал:

Через кнопку тест проверял, все тоже самое

У некоторых блоков розжига нужно сначала вынуть управляющий разъём, что бы кнопка тест работала.

При нажатии должен загораться светодиод, если есть.

Если загорается, а луча нет, значит либо трубка (в большинстве случаев) либо блок розжига померли. Если блок розжига уже проверили, значит трубка.

Есть, конечно, ещё вариант, что контакты у трубки отвалились.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Да, вынимал, отправил трубу ( получилось бесплатно через знакомых), на форуме видел, что бывает проблема в фильтре, в ожидании проверки трубы)



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Чаще всего за время простоя залипает датчик. Вы пишите что проверили, можно подробней?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

блок розжига был проверен и он полностью рабочий, датчик тоже проверялся и работает стабильно, сейчас фирма забрала трубу для проверки, больше ничего не проверяли



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Всем добрый день.

Прошу помощи.

Правильно ли я определил "болезнь" по "симптомам"

Ситуация следующая:

1. Сгорела лазерная трубка - внутренняя колба разбилась в дребезги. Стояла трубка YONGLI R3 (80-90 Вт) - проработала 3,5 года.

2. Купил новую: LASEA F2 (80-95 Вт) - сопоставимая по мощности.

3. Есть небольшая разница в рекомендованном и предельном токе : МАКСИМАЛЬНЫЙ/РАБОЧИЙ: LASEA 28/21 мАмпер, YONGLI - 26/21 МАмпер.

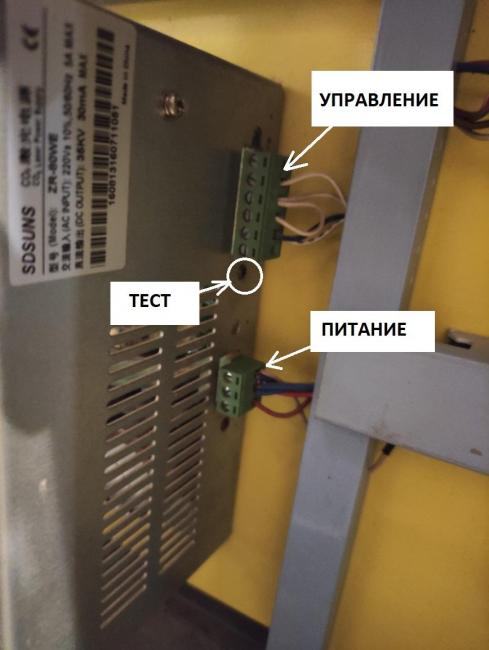

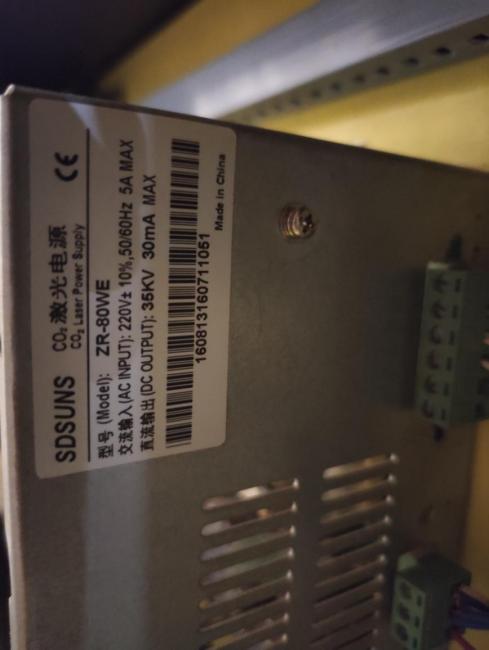

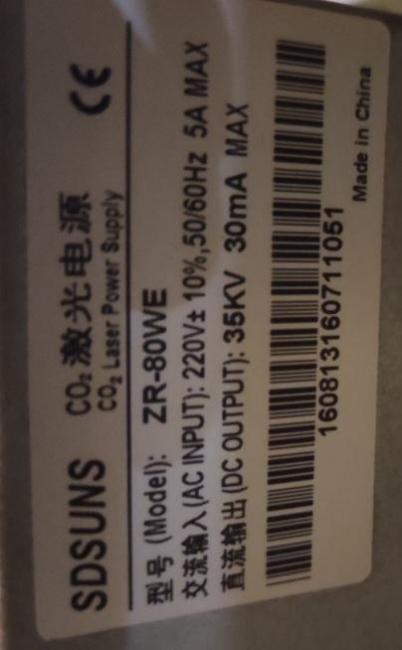

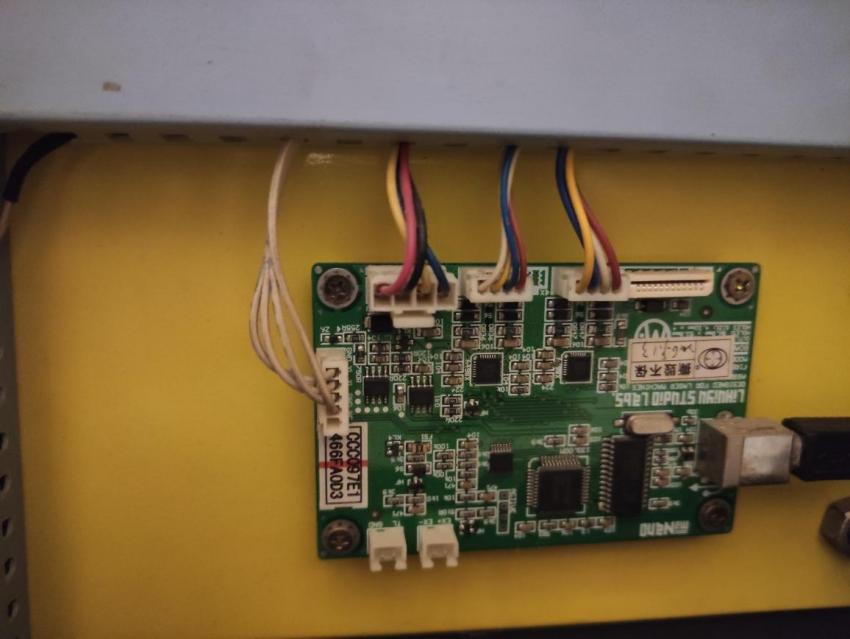

4. Блок питания стоит родной китайский ZR-80WE. максимальный выдаваемый ток 35 кV, 30 мА. Программное обеспечение использую Корел лазер, стоит программное ограничение мощности 75%

5. Трубку установил, всё подключил, от юстировал и начался "цирк с конями".

6. Трубка на 10% мощности не разожглась, на 50% мощности отчетливо вижу что в конце трубки лазерный луч прыгает (не ровный) ровный луч появляется только на 70% мощности и выше. Если прошлая трубка резала фанеру 3 мм на скорости 20 мощности 40 как масло, то новая трубка режет на скорости 12 мощность 70. Фанеру 6 мм с первого раза на мощности даже 90 не прорезает совсем.

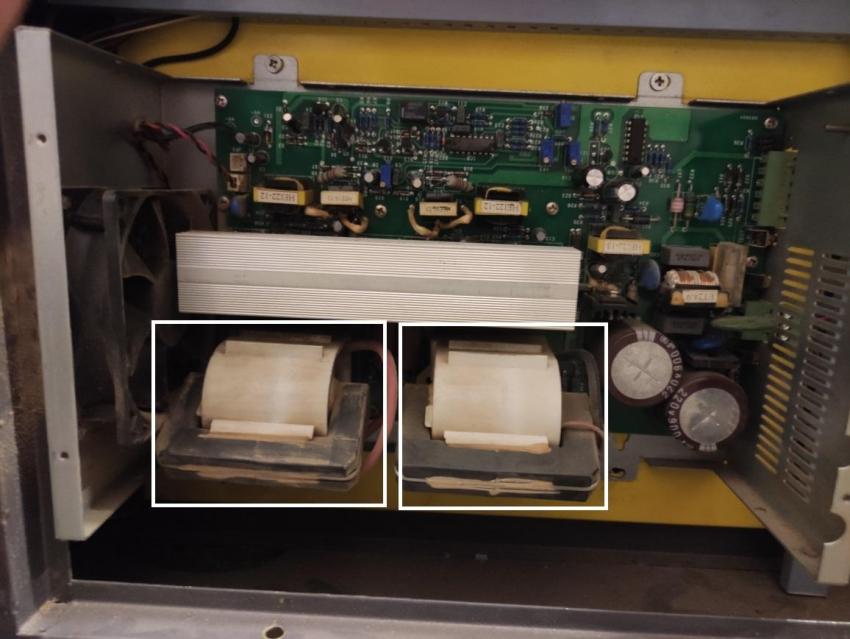

Предварительный диагноз - вместе с трубкой накрылся блок розжига. причет не полностью, а только одна из высоковольтных катушек.

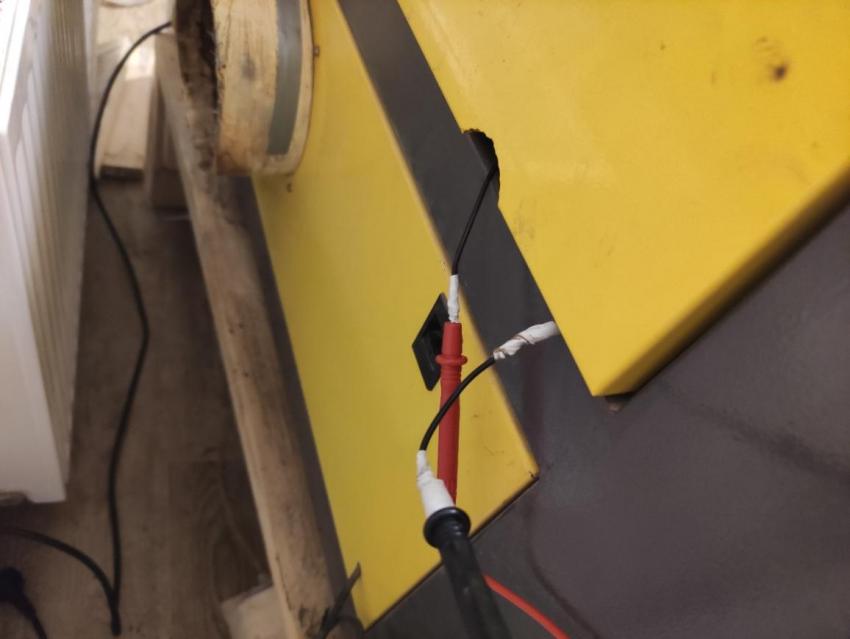

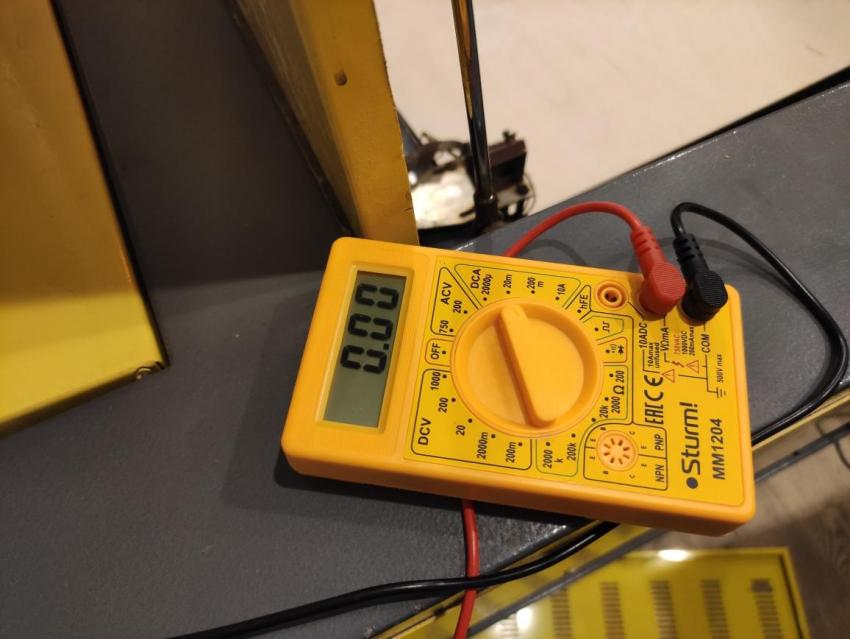

Пошёл купил амперметр, подсоединил как на схеме. отсоединил контроллер нажимаю на ТЕСТ показывает 6 мАмпер - то есть приблизительно половину необходимой мощности. При нажатии на тест выдаёт 50% мощности 6*2 - 12 мАмпер, а должно быть 24.

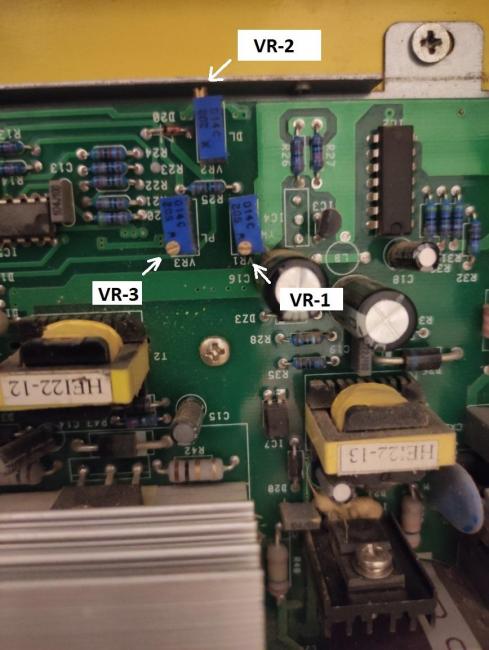

На блоке розжига есть 3 болтика для регулировки. я крутил VR-2 - больше 6мА мощность не поднималась. Попробовал крутануть VR-1 (нашёл на ютуб что методом тыка можно что-то восстановить) амперметр вообще плясать стал  - то 0,5 показывает, то 15 мАмпер.



Все фото во вложении.

Вопросы:

1. Что за болтики на блоке питания VR-1 и  VR-3? Что они регулируют?

2. Правильно ли я понял болезнь по симптомам? Возможно проблема с катушкой и послужило причиной того, что накрылась трубка? или наоборот?

3. Правильно ли я понял, что сейчас эксплуатирую станок с таким блоком, я по сути выжал максимум из одной катушки. С большой долей вероятности она тоже скоро накроется.

4. Может кто-то посоветует где можно блок розжига в Москве оперативно протестировать и отремонтировать?














Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Доброго дня.

1 час назад, Вячеслав81 сказал:

вместе с трубкой накрылся блок розжига. причет не полностью, а только одна из высоковольтных катушек.

Очень вероятно.



1 час назад, Вячеслав81 сказал:

1. Что за болтики на блоке питания VR-1 и  VR-3? Что они регулируют?

Зависит от блока розжига. Вообще напряжение, ток предподжига, максимальный ток, минимальный ток и ещё что-нить. Нужно искать спецификацию на конкретный в общем.

1 час назад, Вячеслав81 сказал:

Возможно проблема с катушкой и послужило причиной того, что накрылась трубка? или наоборот?

Обычно наоборот. Сначала трубка, потом катушка.

1 час назад, Вячеслав81 сказал:

Правильно ли я понял, что сейчас эксплуатирую станок с таким блоком, я по сути выжал максимум из одной катушки. С большой долей вероятности она тоже скоро накроется.

145% что накроектся.

4. Попробуйте в Реклаб обратиться. Но не вкурсе занимаются ли сейчас ремонтами.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя
