Отношение силы тока и программной установки мощности, настройка блока розжига

[Podvor 1]

Добрый день, товарищи! Я понимаю по теме много было сказано, но мне до конца все равно неясно как настроить и проверить верную ли силу тока выдает блок питания.

Имею трубку RECI 130-150|W W6, блок MYJG150W, купил для него штатный цифровой амперметр через подключение RJ45.

По заводским характеристикам рабочий ток трубки 28 миллиампер, максимальный - 32.

Вопрос: 1. Если задать программу на резку скорость 50мм, мощность мин - 50, мощность макс - 50, то миллиамперметр должен показать 14 или 16 миллиампер? 2. Вообще настраивается от рабочей или максимальной силы тока (28 или 32)?

Решил залезть в эту настройку, так как есть ощущение, что в процессе работы падает мощность лазера, хотя станок у меня относительно свежий, трубка отработала не более 10% своего ресурса. Станок не самосбор, покупал готовый. Охлаждение на дистиляте показывает от 18,5 до 21,5 градусов.

Из примера фанеру 10мм режет сейчас на 75% со скоростью 6мм, быстрее не прорезает, до и на этих параметрах при раскрое листа 1500*1500 к половине листа начинаются местами непрорезы. Кстати трубка в начале запуска работы, если смотреть на пучок лазера в месте полузеркала, то пучок ровный, минут через 10 работы в этом месте луч начинает немного "бегать" по кромке полузеркала. Очень не хочется верить, что трубке ппц. Цвет луча фиолетово-розовый, цвет ни прикаких обстоятельствах не миняет и не менялся с нова.

П.С. Юстировку смотрю регулярно. Труба в портале, рабочее поле 1500*3000.

Прошу подсказать как ПРАВИЛЬНО смотреть и настраивать силу тока на языке крестьянина.

[Podvor 1]

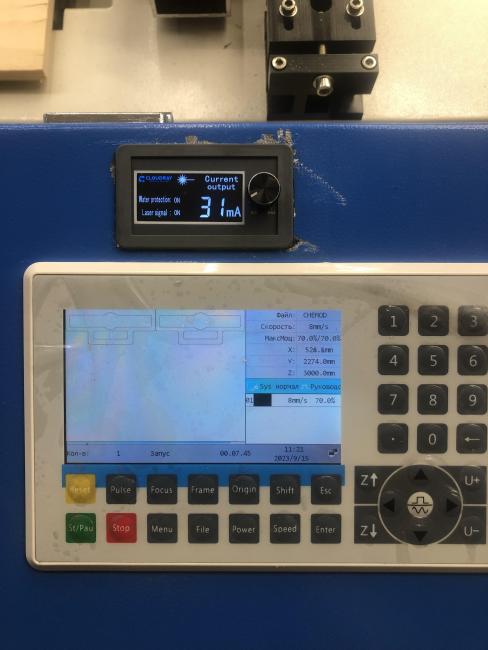

Установил амперметр в режиме «монитор».
резка 10мм фанеры, скорость 8мм, мощность мин 65, Макс - 70, показания амперметра 31 миллиампер. Насколько это корректная настройка?

[PavelK 1 519]

Здравствуйте.

Главное - не превышать максимальную силу тока, для Вашей трубки да, это 32 мА, но, с учётом погрешности миллиамперметра, хорошо бы, если он держался до 28мА. В идеале, не превышать рабочий ток - трубка дольше проходит.

8 часов назад, Podvor сказал:

то миллиамперметр должен показать 14 или 16 миллиампер?

Тут чуть-чуть по-другому. У блока розжига с материнской платой нет обратной связи, поэтому она не знает, сколько у блока розжига на выходе миллиампер.
Она просто выдаёт от 1 до 100% управляющий сигнал и всё. Трубка же со временем может подсесть, отчего ток упадёт и соотношения % в программе и выходной ток изменится. То есть главное это ток, а не проценты.

Если хочется, что бы 100% было именно 28мА, то можно либо программно ограничить (В RDWorks в верхнем меню File -> Vendor settings, в списке слеева Laser, поле ввода max power), либо подстроечным резистором на блоке розжига (как именно зависит от модели, в основном есть сбоку отверстие под шлицевую тонкую отвёртку).

9 часов назад, Podvor сказал:

трубка в начале запуска работы, если смотреть на пучок лазера в месте полузеркала, то пучок ровный, минут через 10 работы в этом месте луч начинает немного "бегать" по кромке полузеркала

Это допустимо.

9 часов назад, Podvor сказал:

есть ощущение, что в процессе работы падает мощность лазера, хотя станок у меня относительно свежий, трубка отработала не более 10% своего ресурса.

Вообще это может свидетельствовать, что трубке скоро кирдык.
НО если после "снижения" мощность устакативается на одном уровне и больше не повышается/понижается, то может быть, особенно если трубка первые пару недель работает.
Может и 1% не отработать и дохнуть начать - это норма для китая и да же у Reci такое случается.



[Podvor 1]

Спасибо за ответ.

Т.е. я правильно понял, оптимально установить 100% = 28мА, а не 32мА как пиковое? Что будет если резать меньше, чем на 28мА? (так как часто приходится менять материал то 10мм фанеру, то 3 мм фанеру например). Многие пишут, что это тоже плохо для трубки.

Еще есть момент при гравировке. Сегодня смотрел как раз по амперам. Параметры были 10-11% от мощности, амперметр выдавал 6-7 мА, но при уменьшении % менее 10 лазер вообще не разжигается. (Я понимаю, что станок у меня не для гравировки, но иногда она необходима).

И еще вопрос. Если подстраивать блок не резистором, а установленным мною пультом (есть на фото), конечно переключив режим на самом блоке в подстройку, то сохранятся эти параметры, при обратном переключении пульта в режим "монитора"? или он вернется к тому показателю, который был установлен на резисторе? Т.е. переключил блок - на пульте выставил амперы - переключил блок обратно.

[Dan 443]

1 час назад, Podvor сказал:

Т.е. я правильно понял, оптимально установить 100% = 28мА, а не 32мА как пиковое? Что будет если резать меньше, чем на 28мА? (так как часто приходится менять материал то 10мм фанеру, то 3 мм фанеру например). Многие пишут, что это тоже плохо для трубки.

Можно будет выставлять в параметрах слоя мощность 100% и не думать о последствиях, ибо не будет превышения рабочего тока для данной трубы.



1 час назад, Podvor сказал:

Еще есть момент при гравировке. Сегодня смотрел как раз по амперам. Параметры были 10-11% от мощности, амперметр выдавал 6-7 мА, но при уменьшении % менее 10 лазер вообще не разжигается. (Я понимаю, что станок у меня не для гравировки, но иногда она необходима).

На таких низких токах трубку лучше не эксплуатировать, т.к. такой режим, грубо говоря, является уже режимом предрозжига.



1 час назад, Podvor сказал:

И еще вопрос. Если подстраивать блок не резистором, а установленным мною пультом (есть на фото), конечно переключив режим на самом блоке в подстройку, то сохранятся эти параметры, при обратном переключении пульта в режим "монитора"? или он вернется к тому показателю, который был установлен на резисторе? Т.е. переключил блок - на пульте выставил амперы - переключил блок обратно.

Если переключить микропереключатель на блоке розжига на внутреннюю регулировку тока, то все параметры вернутся к ранее настроенным внутренним потенциометром.

Но в первую очередь необходимо проверить точность показаний этой выносной панели, ибо, по опыту скажу, они все врут в большей или меньшей степени .. )

Изменено 15 сентября 2023 пользователем Dan

[Podvor 1]

Спасибо за пояснения, буду экспериментировать.

[PavelK 1 519]

20 часов назад, Dan сказал:

На таких низких токах трубку лучше не эксплуатировать, т.к. такой режим, грубо говоря, является уже режимом предрозжига.

Абсолютно согласен.

22 часа назад, Podvor сказал:

Многие пишут, что это тоже плохо для трубки.

Нет. Возможно имелась ввиду другого типа трубка.









[Euge 11]

Присоединюсь к теме со следующим вопросом.,

Блок DY-10
труба Ласея 1200 (60-75 вт как пишут), ток 24 мА макс

ставлю диммером на 100% этот ток, режу на 50% - ток 8 мА (должен же быть 12)
на 50% установил ток 12 мА, режу на 60%, ток по милиамперметру 16мА. (это 75%)

теперь, как понимаю, надо подобрать проценты к макс току (хотя на 100% или даже 80% никогда ничего не режу.) и работать как есть?
или
Лучше сдать блок по гарантии?



[Dan 443]

35 минут назад, Euge сказал:

тавлю диммером на 100% этот ток, режу на 50% - ток 8 мА (должен же быть 12)
на 50% установил ток 12 мА, режу на 60%, ток по милиамперметру 16мА. (это 75%)

Там не линейная зависимость.
Каждая связка БВН-трубка работают по разному.
Старайся не превышать на длительное время рабочий ток, и излучатель будет работать долго.

[Euge 11]

46 минут назад, Dan сказал:

Там не линейная зависимость.
Каждая связка БВН-трубка работают по разному.
Старайся не превышать на длительное время рабочий ток, и излучатель будет работать долго.

С одной стороны странно
всёж таки хотелось бы определённости, и в роликах всех на тытубе от энтузиастов и компаний по продаже, одна и та же процедура. На 99% выставить макс ток, а дальше можно работать неоглядываясь

ток никогда не превышаю, т.к мне в основном диапазоне надо от 4мА до 13 мА от этой трубки



[МарияС 0]

15.09.2023 в 20:15, PavelK сказал:

Здравствуйте.

Главное - не превышать максимальную силу тока, для Вашей трубки да, это 32 мА, но, с учётом погрешности миллиамперметра, хорошо бы, если он держался до 28мА. В идеале, не превышать рабочий ток - трубка дольше проходит.

Тут чуть-чуть по-другому. У блока розжига с материнской платой нет обратной связи, поэтому она не знает, сколько у блока розжига на выходе миллиампер.
Она просто выдаёт от 1 до 100% управляющий сигнал и всё. Трубка же со временем может подсесть, отчего ток упадёт и соотношения % в программе и выходной ток изменится. То есть главное это ток, а не проценты.

Если хочется, что бы 100% было именно 28мА, то можно либо программно ограничить (В RDWorks в верхнем меню File -> Vendor settings, в списке слеева Laser, поле ввода max power), либо подстроечным резистором на блоке розжига (как именно зависит от модели, в основном есть сбоку отверстие под шлицевую тонкую отвёртку).

Это допустимо.

Вообще это может свидетельствовать, что трубке скоро кирдык.
НО если после "снижения" мощность устакативается на одном уровне и больше не повышается/понижается, то может быть, особенно если трубка первые пару недель работает.
Может и 1% не отработать и дохнуть начать - это норма для китая и да же у Reci такое случается.



Извините, пожалуйста, что не по теме.

Павел, как с Вами связаться по вопросу резки по меткам? Если можно ватсап +79027480641 Мария

Спасибо
