Обточка линз - кто пробовал и чем?

Рекомендованные сообщения

Приветствую!

Встала задача обрезать обычную круглую CO2 линзу (Селенид Цинка) под грубо говоря прямоугольник с закруглёнными углами.

С расчётами всё ясно, интересует пробовал ли кто уже и чем резать?

Понятно дело, нужна ЧПУ либо по шаблону (шаблон могу сделать из оргстекла, но врятли смогу отправить в РФ ибо дооолго)

В магазинах оптики/очков сказали, что с таким материалом не работали и не возьмутся из-за боязни попортить станки.

Стекольщики то же посылают лесом, мол слишком маленькая заготовка.

Диаметр исходный 50мм, но крепить нужно строго за оптический центр, при этом не убить просветление.

Сразу отвечу любопытствующим зачем и почему - очень супер "фирменный" станок.

Оригинальные линзы стоят как 10 обычных, хотя отличаются только формой (у каждой ещё и серийник есть, который нужно менять каждый Nнное кол-во часов наработки в контроллере, иначе заблокируется пока не сменишь).

Станок покупать не предлагать =)) ибо оправдается только лет через дцать.

Так вот, может кто пробовал CO2 линзы обрезать самим же лазером? =)  Или может кто пробовал обтачивать руками так сказать, интересует чем?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

Пока на ум приходит только алмазный круг с водой.
Но вопрос с фиксацией в воздухе.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

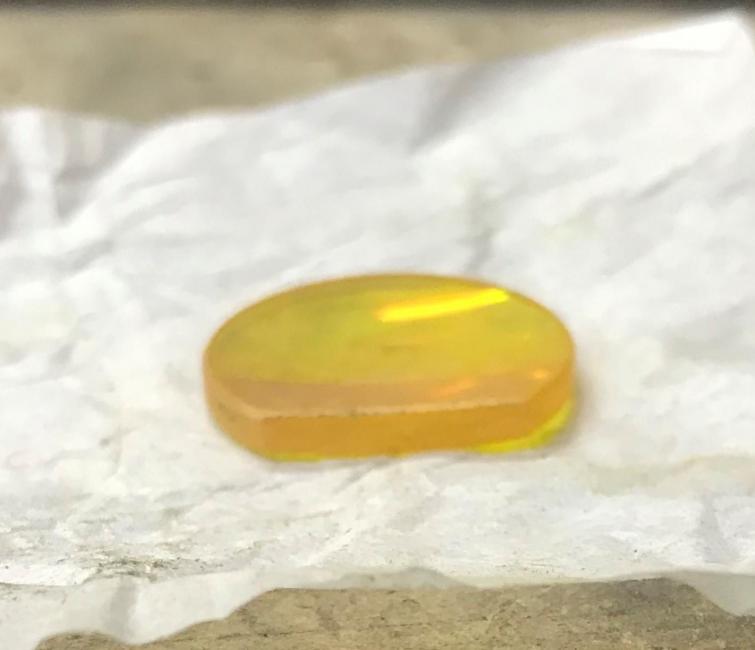

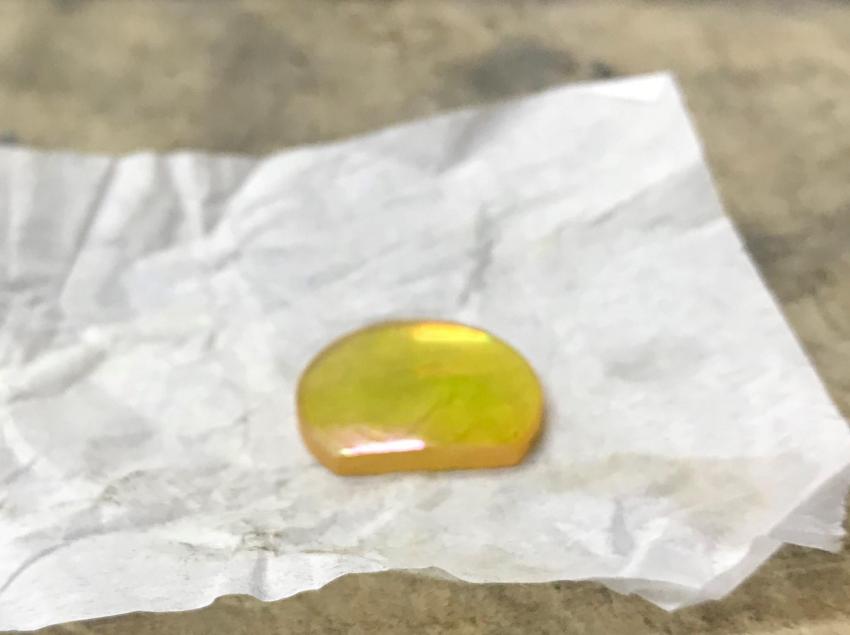

Собственно, сама резка



На алмазной чашке без воды. Обрабатывается сильно легче стекла. Сколы на кромке, по тому что без воды.

Теперь что касается крепления:

Вариант 1

В первом варианте делаем кондуктор на фрезере.

Вариант 2

По второму варианту чпу фрезер поворотная ось.

Изменено пользователем vasa29

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

27.09.2022 в 19:34, vasa29 сказал:

На алмазной чашке без воды. Обрабатывается сильно легче стекла. Сколы на кромке, по тому что без воды.

Спасибо!

Ну, пойду таки стекольщиков мучать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя
