Smith2007

Линза F160мм

Рекомендуемые сообщения

Бывает необходимость резать пенопласт толщиной 40мм. Сейчас приноровился работать линзой 4".

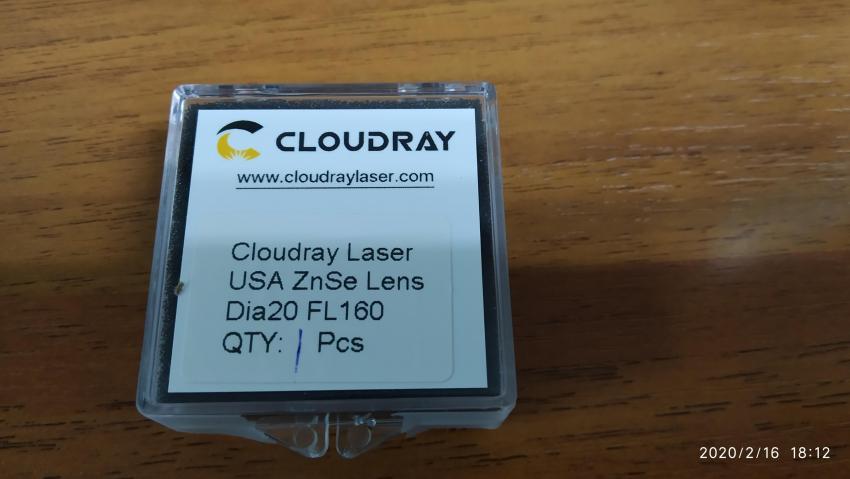

Нашел линзу с фокусным расстоянием 160мм.

К стандартной головке вероятнее всего не подойдет ибо отверстие сопла маленькое, а на этом расстоянии луч еще большого диаметра.

Вопрос: Как лучше быть?

Искать удлиненный тубус для линзы или купить отдельно наконечник и просверлить побольше диаметром?

Если просто рассверлить то из зоны реза будет хуже удалять дым.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

44 минуты назад, Smith2007 сказал:

Бывает необходимость резать пенопласт толщиной 40мм. Сейчас приноровился работать линзой 4".

Нашел линзу с фокусным расстоянием 160мм.

К стандартной головке вероятнее всего не подойдет ибо отверстие сопла маленькое, а на этом расстоянии луч еще большого диаметра.

Вопрос: Как лучше быть?

Искать удлиненный тубус для линзы или купить отдельно наконечник и просверлить побольше диаметром?

Если просто рассверлить то из зоны реза будет хуже удалять дым.


слишком сложно для такой линзы сделать сопло. Есть сопла у которых можно сьавить линзу с обратно стороны, тоесть с верхнего торца. Тогда длина держателя и сопла будет отминусовываться из фокусного расстояния и будет примерно 60мм от края сопла

Изменено пользователем ЛазерДизайн

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

42 минуты назад, ЛазерДизайн сказал:

Есть сопла у которых можно сьавить линзу с обратно стороны, тоесть с верхнего торца.

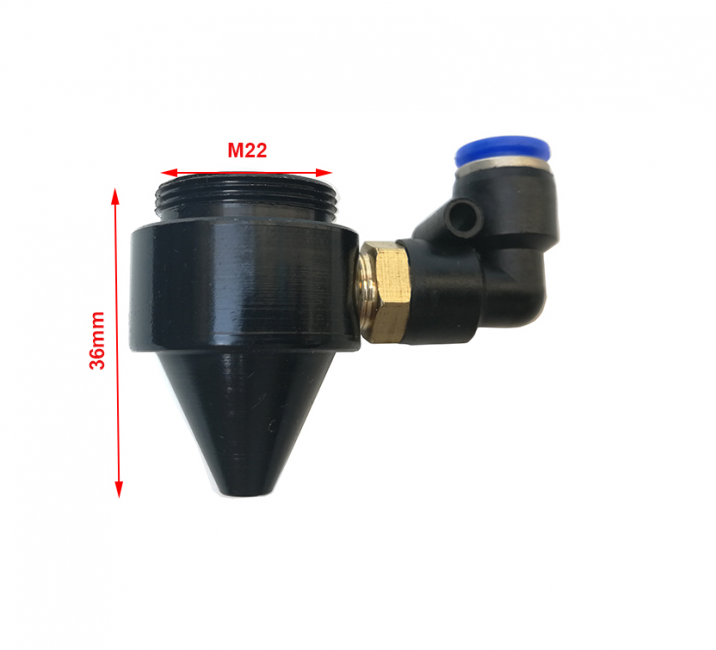

У меня есть подобные тубусы...

Но он для линзы 4" (101мм) А тут все 160 (6"). Диаметр сопла 2,5мм. На этом расстоянии луч лазера скорее будет иметь больший диаметр. Да и обдув зоны реза ухудшится.



2020-02-16_19-44-02.thumb.png.5d2dfe40a7099182fb62e83dae3f17ba.png2020-02-16_19-43-55.thumb.png.45ad9375cf3993f221089a81ebb7b4af.png

Изменено пользователем Smith2007

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Выточите лучше удлиннитель тубуса и с внутренней резьбой. Лишь бы хода стола хватило с таким длинным.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

59 минут назад, PavelK сказал:

Выточите лучше удлиннитель тубуса и с внутренней резьбой.

сам точно не смогу. Нужен алюминий или что-то похожее. И самое главное резьбового резца такого нет. Ну в общем тут нужен высокоточный токарник. Мой сильно подуставший уже.

1 час назад, PavelK сказал:

Лишь бы хода стола хватило с таким длинным.

Стол можно опустить не менее чем  на 300 мм.



Готовый бы тубус найти ... Или мож сопло такое удлиненной сделать

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

4 часа назад, Smith2007 сказал:

У меня есть подобные тубусы...

Но он для линзы 4" (101мм) А тут все 160 (6"). Диаметр сопла 2,5мм

если токаря не найти купите кольца HTB1C1mba8WD3KVjSZKPq6yp7FXaJ.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Такие кольца есть у того же китайца, который продает эти тубусы, которые выше на фото были.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

10 часов назад, Marko сказал:

Такие кольца есть у того же китайца, который продает эти тубусы, которые выше на фото были.

Нашел такие кольца. Вот только они всего 16 мм прибавляют. А мне 60 мм нужно. Не накручивать же их друг на друга. Всяко в сторону сопло уведет. Не уверен, что там прецизионная точность.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Тогда по месту искать токаря, другого не дано.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

3 часа назад, Smith2007 сказал:

Не накручивать же их друг на друга

именно для этого они и придуманы

кстати сопла длинные тоже бывают

2 кольца, длинное сопло и толстую шайбу под линзу дадут вам возможность не думать о токаре

напишите китайцу-продавцу о своей проблеме, может он вам и длинный тубус найдёт..

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя
