Здравствуйте.

Когда касаюсь металлической части станка и чего угодно одновременно, то получаю достаточно сильный удар током. Опытным путем выяснил, что причина в станке. Электрика вызывал - посоветовал сделать отдельное заземление. Сделали, с проверкой и замерами, но ситуация не изменилась. Приходил мастер по лазерным станкам и сказал, что "это нормально, в станке стоит высоковольтный блок розжига и накапливается заряд".

Но я так считаю, что это явно не нормально, так как станок бьет током после включения до запуска резки и вообще до включения выключателя блока розжига!!!

Вообще, мне это не мешает, но есть другая проблема, а именно несостыковка начала и конца рези или смещение целиком, сейчас читаю форум и выполняю советы из тем.

Может ли эта проблема быть как-то связана или можно на потом отложить?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

7 минут назад, Kann сказал:

Приходил мастер по лазерным станкам и сказал, что "это нормально, в станке стоит высоковольтный блок розжига и накапливается заряд".

Закопать этого мастера надо.

На корпусе любой электроустановки к которому возможно прикосновение оперативного персонала не должно быть никакого потенциала.

Вопрос, почему заземление это не оттягивает? Как выполнено заземление? Установлено ли УЗО? Ну и первое - надо искать причину/место утечки фазового напряжения на корпус. Иначе, это может плохо закончится.

Такого быть не должно от слова "совсем"

14 минут назад, Kann сказал:

Может ли эта проблема быть как-то связана или можно на потом отложить?

Пока сложно на это ответить. для начала надо убрать утечку на корпус. Я бы поочерёдно изолировал БП и фильтры от корпуса, или все сразу, и смотреть, в каком утечка на корпус. Это предположительно. А так, смотреть и решать по месту.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Никто не без греха.

Заземление выполнено хорошо, покупался комплект Bolta, делались замеры. Конкретное значение уже не помню, но оно в пределах нормы по ГОСТу.

Узо стоит. Электрик проверял срабатывание.

Можно подробнее, как именно изолировать БП? Это тот, который блока розжига трубки? И что за фильтры? Кроме стабилизатора Ресанта ACH-2000 больше никаких фильтров нет. Без стабилизатора подключал - без изменений.

Сейчас, сидя в тишине рядом со станком услышал, что каретка захотела самопроизвольно двигаться рывками куда-то. Заснять, к сожалению, не успел и все само прекратилось. Фигня какая-то непонятная творится.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Доброго дня.

@Dan дело говорит. Не должно на корпусе быть потенциала, т.е. напряжения.

Вопрос про заземление, думаю, был не про то, насколько хорошо, а по какому типу выполнено.

В общем, не стоит индивидуальное заземление подключать напрямую к станку! Так как сделаете только хуже, вплоть до летального исхода. В общем, надеюсь, Вы не самостоятельно всё подключали и стоит грозозащита и т.д. и всё сделано по уму.

На сколько миллиампер УЗО? Если на 30, то не удивительно, что током бьёт.

Кстати, если взяться сразу же во второй раз - так же сильно ударит, или практически не чувствуется?

Причин может быть множество. Если Вы уверены, что только со станком такая проблема, то

Dan под БП имел ввиду обычные блоки питания, а под "изолировать" имел отключить питание от них.

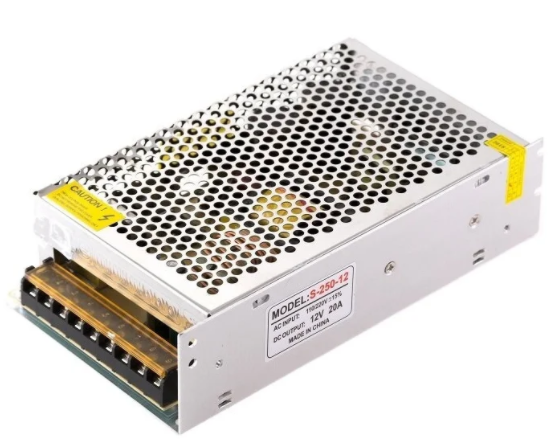

Сами блоки питания выглядят примерно так:


Отключаете контакты LN и GND (подписаны на самом блоке питания), только убедитесь, что они никоим образом не перемкнут с чем либо случайно, лучше заизолировать временно.

Мультиметр есть? Можете просто замерить сопротивление между L,N и GND - должно быть как минимум несколько Мега Ом, либо бесконечность.
Если нет, то включать станок и проверять, бьет ли током, но лучше таки не испытывать судьбу и замерять мультиметром.

Если в них есть пыль, то тоже может быть причиной и нужно продуть компрессором.

Но рекомендую начать с фильтров, которые внутри самого станка. Вот так могут выглядеть:




Может вообще не быть, либо быть один или два.

Мультиметр есть? Можете просто замерить сопротивление между корпусом и фазой с нулём - должно быть бесконечно, либо десятки Мега Ом.

Либо придётся их отключать полностью и ставить перемычки. Между красным и коричневым и синим и синим.

Так же может быть причиной  вентилятор вытяжки в самом станке, либо металлическая гофра до вытяжки. Проблемы с изоляцией обмоток внутри движка. Соответственно можно попробовать отключить.

Вполне возможно, что у Вас пробивает высоковольтный блок розжига, либо высоковольтный провод. Либо фильтр внутри высокольтного блока розжига. Не факт, что "выключатель" его действительно отключает по питанию, а не по управлению. Можете просто скинуть с него питающую колодку (3 провода обычно). Кстати, все действия на свой страх и риск и только на выключенном из розетки станке и после ожидания в 10-15 минут.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

2 минуты назад, PavelK сказал:

Dan под БП имел ввиду обычные блоки питания, а под "изолировать" имел отключить питание от них.

Верно. Либо отключать питание, либо изолировать от корпуса станка.

Склоняюсь к проблеме в фильтре, уже сталкивался с подобным.

4 минуты назад, PavelK сказал:

Вполне возможно, что у Вас пробивает высоковольтный блок розжига, либо высоковольтный провод.  Не факт, что "выключатель" его действительно отключает по питанию, а не по управлению.

Нет. ТС же написал, что потенциал на корпусе появляется уже до включения блока розжига. Хотя, надо проверить, как именно включается блок розжига, китайцы большие затейники в этом вопросе .. )))

Короче, смотреть и проверять надо всё от розетки и до последнего провода в этом станке.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Предположительно проблема была вчера найдена и виновник блок розжига. Когда разъемы подключены, то сопротивление составило "840 КОм", без него "0L". Сколько должно быть или это нормально? В остальном станок и лазерная трубка работают исправно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

52 минуты назад, Kann сказал:

то сопротивление составило "840 КОм"

Это между чем и чем?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

14 часов назад, Dan сказал:

Это между чем и чем?

Ну, по всей видимости, между корпусом и фазой с нулём. Если это так, то 840 кОм слишком мало. Вы уверены в измерениях?

Как минимум должен быть 1-2 МОм и это ещё у хреновых блоков. Может от пыли стоит продуть. А лучше блок розжига заменить.





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

14 часов назад, PavelK сказал:

Ну, по всей видимости, между корпусом и фазой с нулём

Вот, если честно, я до сих пор не понял, что бьёт, в какой момент бьёт, куда бьёт .... и зачем .. )

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Dan   так в первом сообщении:

22.08.2021 в 14:50, Kann сказал:

Когда касаюсь металлической части станка и чего угодно одновременно, то получаю достаточно сильный удар током.

А вообще да, хотелось бы услышать больше информации касаемо замеров.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

1 час назад, PavelK сказал:

Dan   так в первом сообщении:

А вообще да, хотелось бы услышать больше информации касаемо замеров.

В какой момент? Когда электроустановка подключена к питанию, включена, или когда работает лазерный излучатель? ... )))

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Сопротивление измерялось между корпусом и фазой с нулем. В итоге проблема решена. Разобрали и продули от пыли блок розжига. Всем спасибо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, Kann сказал:

Разобрали и продули от пыли блок розжига.

Сильно сомневаюсь, что проблема только в этом, ну да ладно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

18 минут назад, PavelK сказал:

Сильно сомневаюсь, что проблема только в этом, ну да ладно.

Поддерживаю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Внутри пыли было очень много, хотя в помещении достаточно чисто. Сейчас током не бьет. Буду контролировать.

Проблему с несостыковкой это не решило.

Изменено пользователем Kann

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
