Проблема с наростанием мощности при гравировке (но это не точно)

[Yosh78 0]

Здравствуйте!

Китайский лазер 50 ватт (с eBay) Стол 500*300 мм. В эксплуатации - 1 год. Основная задача - гравировка по картону и пластику на малых мощностях, резка картона и пластика. Другими словами - мощность более 40% для меня запредельная!!!!

Столкнулся с такой проблемой:

при гравировке (в режиме CUT на малой мощности) нескольких одинаковых изделий визуально стало заметно, что мощность как-будто повышается!

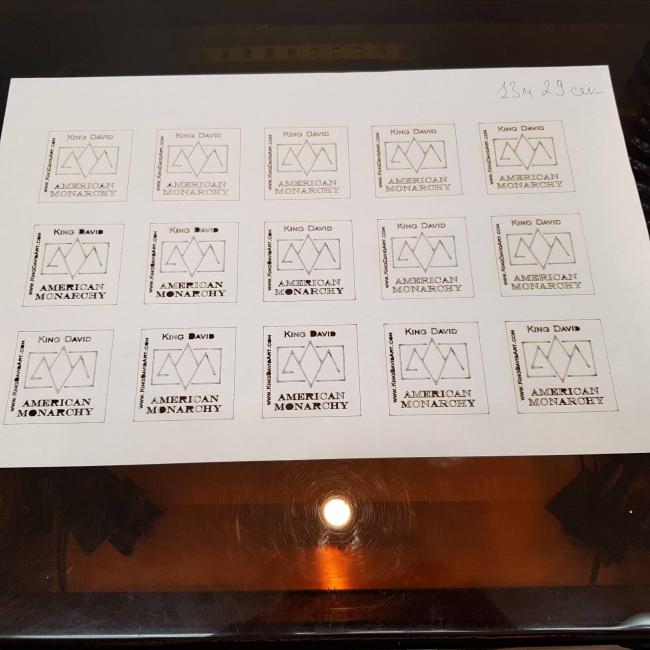

Попробовал протестировать на бумаге - это стало еще более очевидно, т.к. при заданной одинаковой мощности бумага от изделия к изделию стала все больше и больше прожигаться (см фото)

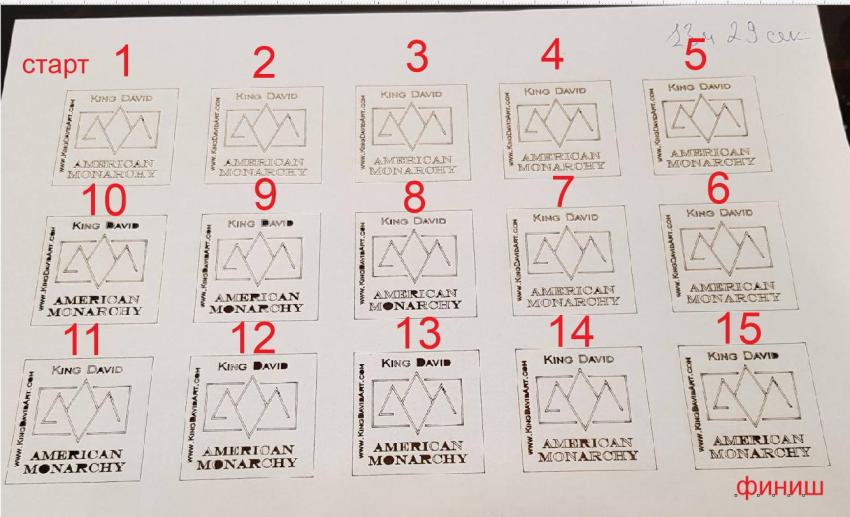

Т.к. сначала обработка шла по траектории - последовательно от одного изделия к другому, сверху вниз, то прожиг был заметен на смещении в нижние ряды, а верхние ряды как и должно было быть! Поэтому подумал, что возможно идет перекос стола! Проверил по фокусному расстоянию - и действительно нижние углы, особенно правый, были ниже. Подправил! Стало лучше! Но не идеально!

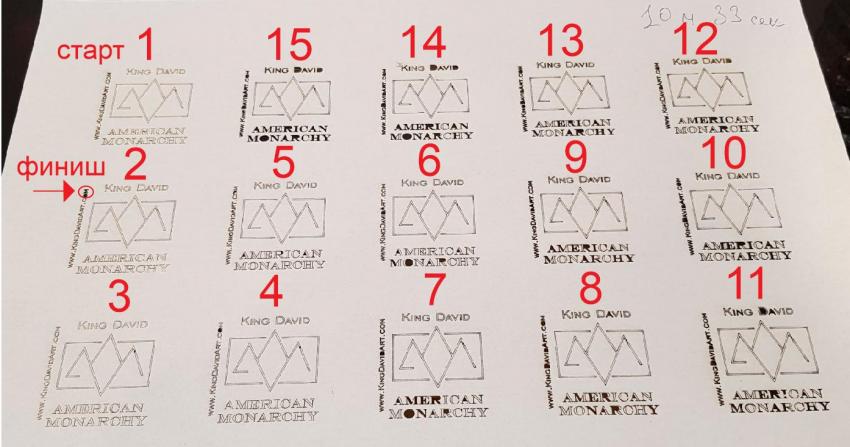

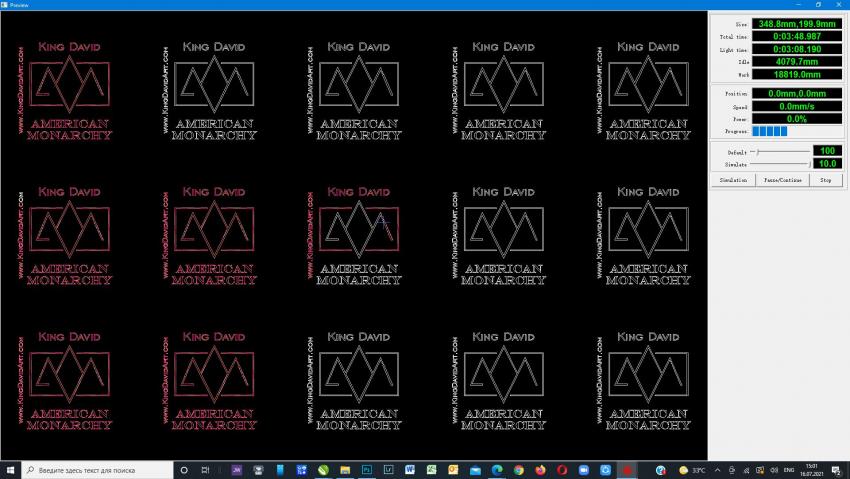

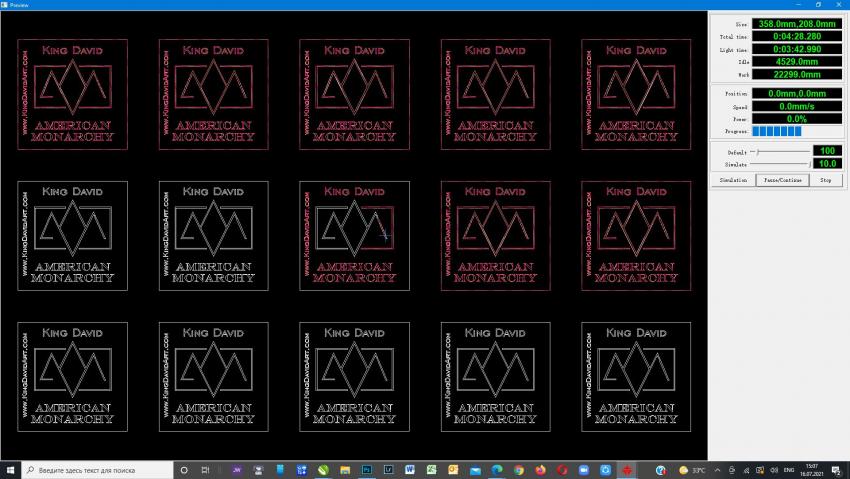

Появилась задача убрать рамку-обводку, что поменяло траекторию - теперь она идет также по изделиям, но последовательность между ними сбита (фото прилагаю). И опять вылезла та же проблема - прожиг, но уже по другой схеме.

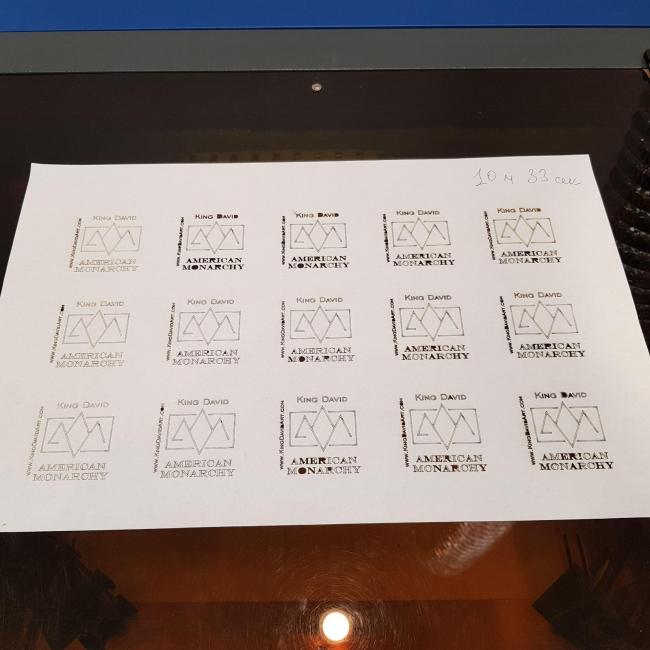

Такое ощущение, что станок на старте делает все как нужно, но потом начинает мощность возрастать и к концу совсем не хороший результат. Это особенно видно на фото где у изделия №2 стрелка, т.к. там 2 последние буквы .COM станок пропускает, а затем возвращается к ним после всего задания, и это последняя часть гравировки.

Посоветуйте, пожалуйста, как это исправить? Как правильно продиагностировать природу проблемы, Что это может быть - трубка, блок питания или что-то еще?

Признателен за любой совет!!!

Спасибо!

Изменено 16 июля, 2021 пользователем Yosh78

[vasa29 576]

Миллиамперметр, что показывает? А охлаждение как устроено? Моду луча проверяли?



[Yosh78 0]

При режиме: CUT speed 100; Min power 8.5 Max power 9

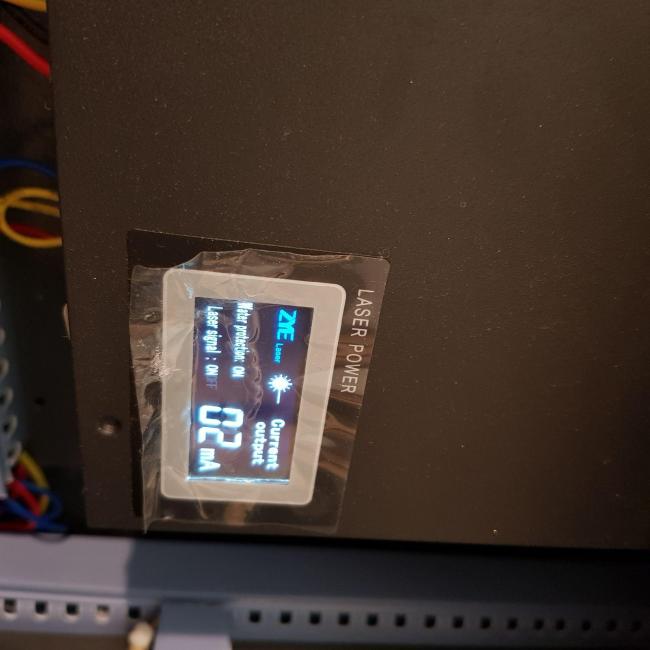

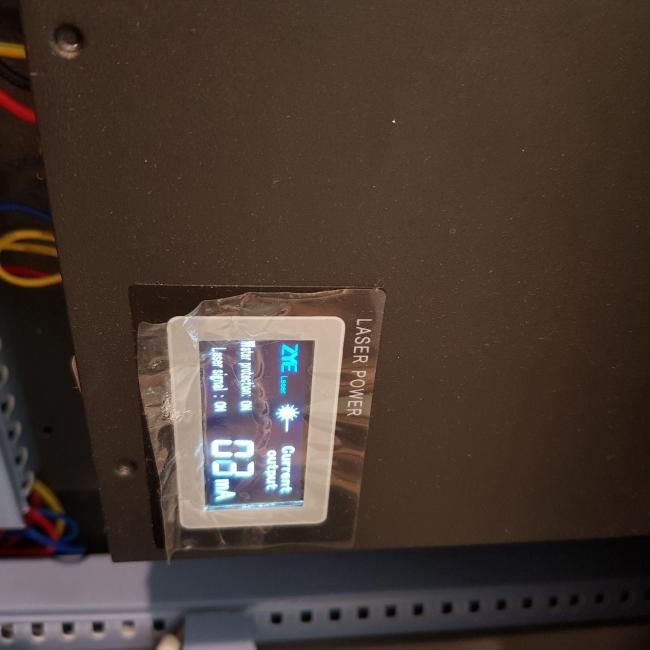

Штатный миллиамперметр стабилен на показателях 0-3

Охлаждение - дистилированная вода

Мода луча - простите, НОВИЧЁК! Не очень знаком с этим понятием ....

Надеюсь на продолжение разговора!!!!

Спасибо!

[vasa29 576]

Вот похожая тема https://stankoforum.net/topic/6520-толстый-рез-через-3-5-секунд-после-старта/?tab=comments#comment-51013

По миллиамперметру

1 Видео 7сек, а сколько времени уходит на 5 деталей? Это к тому что процесс развивается определенное время.

2 Вероятно в Вашем случае необходимо более точное измерение, до десятых долей

[Dan 464]

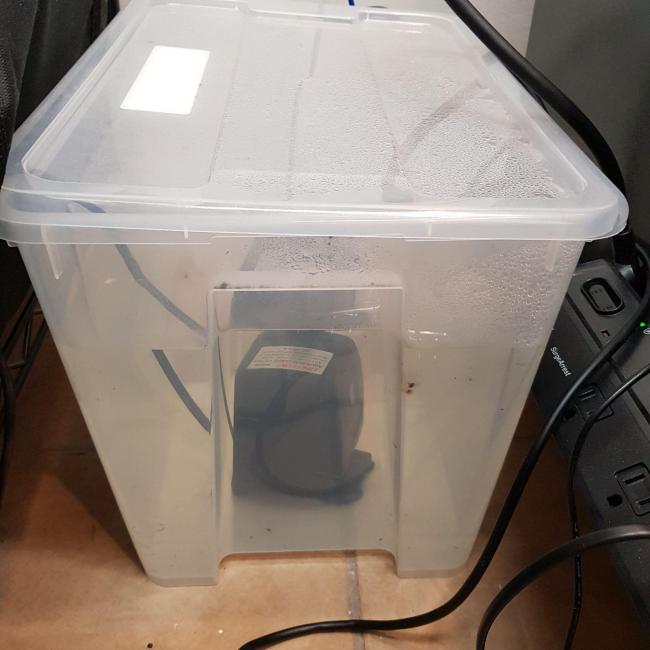

Охлаждение воды как происходит? Только вот это единственное корыто и всё? И какова температура воды в трубке в начале задания и в конце задания? Судя по конденсату на стенках корыта, вода достаточно тёпленькая.

Ну и в дополнение: блоки розжига ZYE не славятся стабильностью. И хотелось бы знать, какой по мощности установлен блок розжига?

Изменено 17 июля, 2021 пользователем Dan

[Yosh78 0]

Простите чайника!!! Но, подскажите пожалуйста

1) как проверить моду?

2) чиллером пока не разжился, поэтому какая температура охлаждения оптимальная?

Деталей в задании 15 шт. На все здание уходит ~11 минут (13 минут если есть обводка). Такое видео выкладывать нет смысла - я честно просмотрел весь процесс - и все параметры довольно одинаковы для всех изделий. Визуально амперметр показывает все очень ровно, в пределах 0-3!

блоки розжига ZYE - это штатный! На сколько они плохи? Есть смысл поставить цель поменять? Что посоветуйте?

Спасибо!

Изменено 17 июля, 2021 пользователем Yosh78
