Atatat

Ребристый рез, вибрация оси

Рекомендуемые сообщения

Снова здравствуйте! Продолжаю мучаться с новым китайским станом. Проблема в ребристом резе кромки по оси Y, при этом рукой на малых скоростях отчетливо чувствуются вибрации балки, по которой каретка ездит. Они небольшие, но внешний вид портят и тактильно ощущаются. От материала не зависит. Появляется только когда включается в работу ось У. Сразу скажу, что соответствующие темы читал, НО:  станок только что купленный, муфты пластинчатые, ремни натягивал и ослаблял (на ослабленных еще и волны появляются), люфты проверял и, навсякий случай, протягивал все винты. Программно изменял параметры скоростей и ускорения, но на больших скоростях, когда каретка разгонится, вибрация практически исчезает (на малых она везде и никак не изменяется). Подскажите, пожалуйста, куда дальше смотреть? Заранее спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

49 минут назад, Atatat сказал:

Снова здравствуйте! Продолжаю мучаться с новым китайским станом. Проблема в ребристом резе кромки по оси Y, при этом рукой на малых скоростях отчетливо чувствуются вибрации балки, по которой каретка ездит. Они небольшие, но внешний вид портят и тактильно ощущаются. От материала не зависит. Появляется только когда включается в работу ось У. Сразу скажу, что соответствующие темы читал, НО:  станок только что купленный, муфты пластинчатые, ремни натягивал и ослаблял (на ослабленных еще и волны появляются), люфты проверял и, навсякий случай, протягивал все винты. Программно изменял параметры скоростей и ускорения, но на больших скоростях, когда каретка разгонится, вибрация практически исчезает (на малых она везде и никак не изменяется). Подскажите, пожалуйста, куда дальше смотреть? Заранее спасибо!

шаг двигателя пробуй менять



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Доброго дня.

Фото то можно?

Ещё разик просуммирую всё:

1. Материал закреплён? Если стол - ламели, то они сами могут "дрожать" и стоит их закрепить.
2. Линза/зеркала затянуты? Потыкайте ватной палочкой, что бы не дрожали.
3. Сопло затянуто? Не люфтит?
4. Обдув не пульсирует, рессивер на компрессоре есть? Попробуйте кратковременно отключить и обдувать своими лёгкими.
5. Ось легко ходит от руки (на выключенном! станке, перемещать медленно), биения чувствуются?
6. В добавок к увеличению делителя шагов попробовать и драйвера местами поменять. Промежуток между зубцами изменился или нет?
7. Попробовать на драйвере оси уменьшить/увеличить ток.
8. Начало и конец резки сходится?
9. Редуктор на оси Y есть или нет?  Если есть - там то же проверить натяжку ремня.
10. У пластинчатых муфт то же есть винты, которые сами пластины крепят меж собой - бывает разболтаны (увы, кроме как снятия это не проверить)
11. Какой тип направляющих?  Профильные рельсы или цилиндрические? Если цилиндрические, то проверять их крепление, либо ровность (снять и покатать по стеклу)
12. Попробуйте отцепить ремни оси и покатать рукой. Вибрации будут чувствоваться? Так хотя бы исключим проблемы с самим двигателем и ремнями.
13. Натяжные ролики плоские или зубчатые?
14. Попробуйте отключить драйвер и покатать вручную с включённым лучём - так же будет ребристость?


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

В общем, пока там автор развлекается и я не забыл, расскажу что было:

1. Луч задевал за край сопла.
2. Закусывали подшипники в опорах валов оси Y. Либо с завода бракованные, либо перетянули (что скорее всего).
3. Балка портала была выставлена криво в продольной оси, отчего постоянно брала каретку на излом.
4. Под направляющими (профильные, рельсовые) обнаружилось очень много стружки и большинство винтов закручены криво, отчего её то же закусывало в некоторых местах. Пока что предложил резиновую прокладку проложить и выставить по уровню относительно основы, но посмотрим, что в итоге будет.

Основная причина:
В одной из кареток было слишком много шариков и у них не было свободного места для нормального перекатывания + в канале была обнаружена стружка или хз что.
Убрали по шарику из каждого канала, каретка стала ходить легко.

Надеюсь, автор не забудет выложить фотографии.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

К сожалению, фото канули в лету вместе с картой памяти, но там ничего интересного то небыло. Еще раз спасибо за помощь!
Заказаны новые каретки в паре с направляющими, надеюсь оригинал приедет.

Изменено пользователем Atatat

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Добрый день!

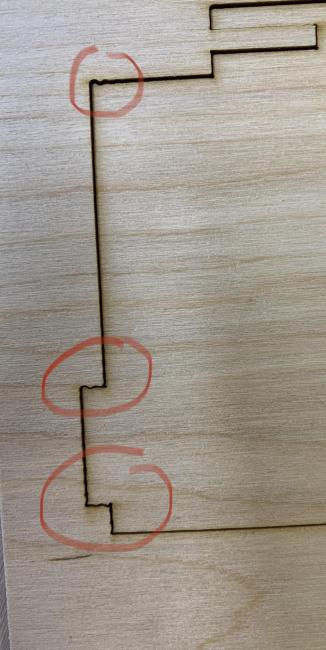

Столкнулся с похожей проблемой, у меня стол регулируется по высоте, станок 1610 с двумя головами, и при изменении движения головы с оси X на Y появляется вибрация по оси Y. В результате рез тоже не прямой а волнистый (фото прилагаю). Стол стоит на ногах (не на колесиках), зафиксирован. Скорость резки 40mm/s (4мм фанера). Пробовал резать на ламелях и на сотовом, ситуация та же; рукой чувствую вибрацию на столе при изменении движении голов. Что делать?


IMG_4008 2.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

43 минуты назад, Vadimlaser сказал:

, и при изменении движения головы с оси X на Y появляется вибрация по оси Y. В результате рез тоже не прямой а волнистый

Затухающие гармонические колебания о чём говорят? О том ,что это механическая проблема, что-то где-то болтается.

Сдалайте работу механики плавнее, уменьшив стартовые скорости, рывки и ускорения, а так же подкрутив, так называемые, факторы скорости и ускорений.

Скиньте сюда пользовательские настройки контроллера, а мы моцк поморщим ...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Да, я согласен что это механика, при изменении движения дрожит сам стол. При этом все зеркала, направляющие закреплены мертво, люфтов нет.

Вот пользовательские:

WhatsApp Image 2021-07-27 at 09.29.03 (7).jpeg

WhatsApp Image 2021-07-27 at 09.29.03 (6).jpeg

WhatsApp Image 2021-07-27 at 09.29.03 (5).jpeg

WhatsApp Image 2021-07-27 at 09.29.03 (4).jpeg

WhatsApp Image 2021-07-27 at 09.29.03 (3).jpeg

WhatsApp Image 2021-07-27 at 09.29.03 (2).jpeg

WhatsApp Image 2021-07-27 at 09.29.03 (1).jpeg

WhatsApp Image 2021-07-27 at 09.29.03.jpeg

WhatsApp Image 2021-07-27 at 09.29.03 (9).jpeg

WhatsApp Image 2021-07-27 at 09.29.03 (8).jpeg

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, Vadimlaser сказал:

Вот пользовательские:

У-у-у-у ... как всё запущено ... )))

Давай пока так поставим:

Пользовательские настройки:
Резка.
Скор. свободного хода 300
Ускор. своб. хода 1500
Скорость старта 3
Мин. ускорение 300
Макс. ускорение 1500
Фактор ускорения 20
GO Фактор ускорения 60
Фактор скорости 40

Пользовательские настройки:
Гравировка:
Х Скорость старта 15
Y Скорость старта 10
Х Ускорение 2000
Y Ускорение 1500
Скорость шага 50



Ну и в заводских настройках при работе с клавиатуры выстави старт. скорость 5 и ускорение 1000 пока. Нафига железо лишний раз насиловать.

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Добрый день!

Большое спасибо за совет, изменил. Вроде стало меньше ребристостей но все равно еще немного есть + добавились прожиги или точки в местах изменения движения с X на Y, вот фото:


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

33 минуты назад, Vadimlaser сказал:

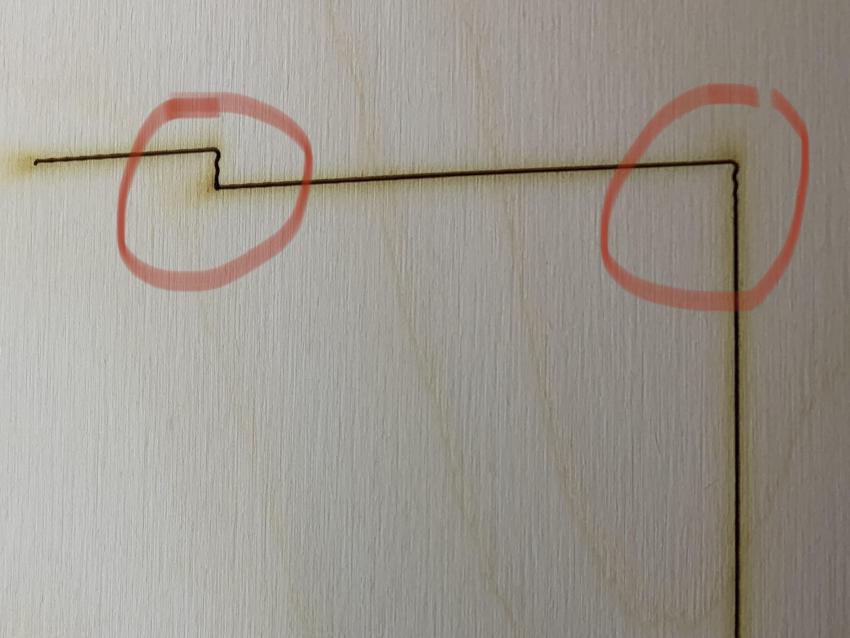

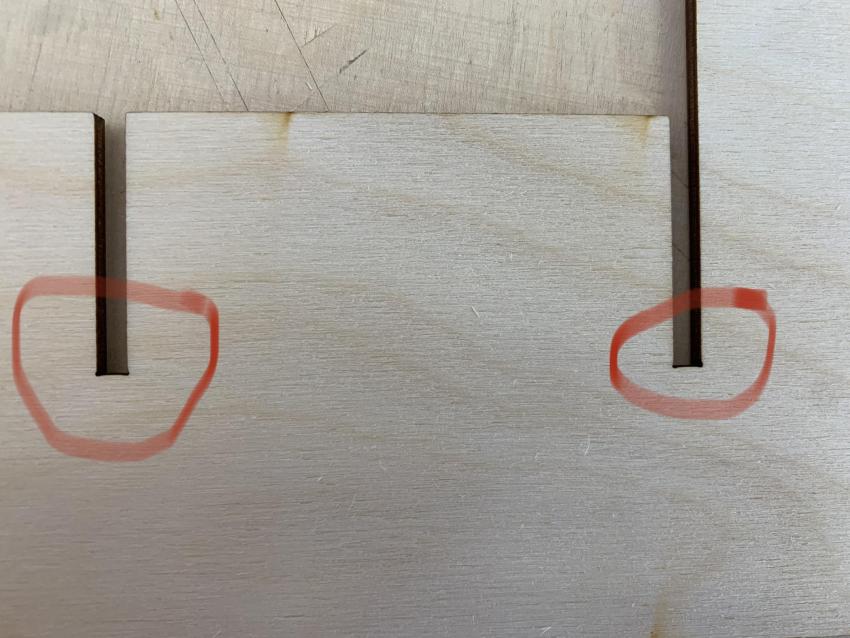

добавились прожиги или точки в местах изменения движения с X на Y, вот фото:

Минимальную мощность уменьшайте.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

3 часа назад, Vadimlaser сказал:

добавились прожиги или точки в местах изменения движения с X на Y, вот фото:



это и понятно. Вы же настройки изменили, подбирайте и параметры по новой.
выше сказали какой.





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Большое спасибо, вроде настроил. Теперь мучаюсь что бы детали совпадали по размеру со вторым станком. Интересный факт что на 1610, который с двумя головами у нас не совпадают размеры деталей, которые режем. Может вы знаете в чем причина? Шаг оси Z которая является второй головой мы уже поставили почти на 0 (0 не дает выставить).

Кто нибудь знает нормально ли ситуация с шаговым двигателем, он шумит в определенном положении, вот видео:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, Vadimlaser сказал:

Теперь мучаюсь что бы детали совпадали по размеру со вторым станком.

Пять секунд настройки ... Корректировка микрошага.

Теория, как правильно ... )

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

5 минут назад, Dan сказал:

Пять секунд настройки ... Корректировка микрошага.

Теория, как правильно ... )

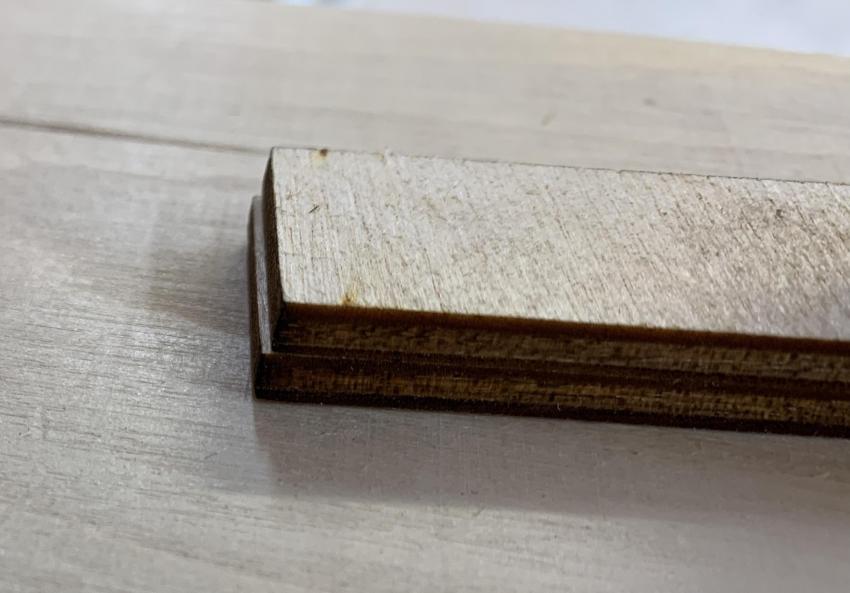

С этим уже справился, а почему на станке с двумя головами детали не совпадают я вообще не понимаю. У оси Z (которая вторая голова) есть тоже корректировка, но она не работает так как они же одним ремнем связаны. У Вас есть идеи как это исправить?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

11 минут назад, Vadimlaser сказал:

У оси Z (которая вторая голова) есть тоже корректировка, но она не работает так как они же одним ремнем связаны.

Если две головы на одном ремне, то это и ось одна .. )

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

4 часа назад, Dan сказал:

Если две головы на одном ремне, то это и ось одна .. )

Имелось ввиду обозначение второй головы в vendor tools. Режем по Y - детали одинаковые, а если по X то разница 1мм на детали в 55 сатнтиметров.




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

30 минут назад, Vadimlaser сказал:

Имелось ввиду обозначение второй головы в vendor tools.

Хотелось бы посмотреть заводские настройки.

Головы на одном ремне закреплены жёстко или вторая голова на том же ремне имеет свой ШД и независимое движение?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

31 минуту назад, Dan сказал:

Хотелось бы посмотреть заводские настройки.

Головы на одном ремне закреплены жёстко или вторая голова на том же ремне имеет свой ШД и независимое движение?

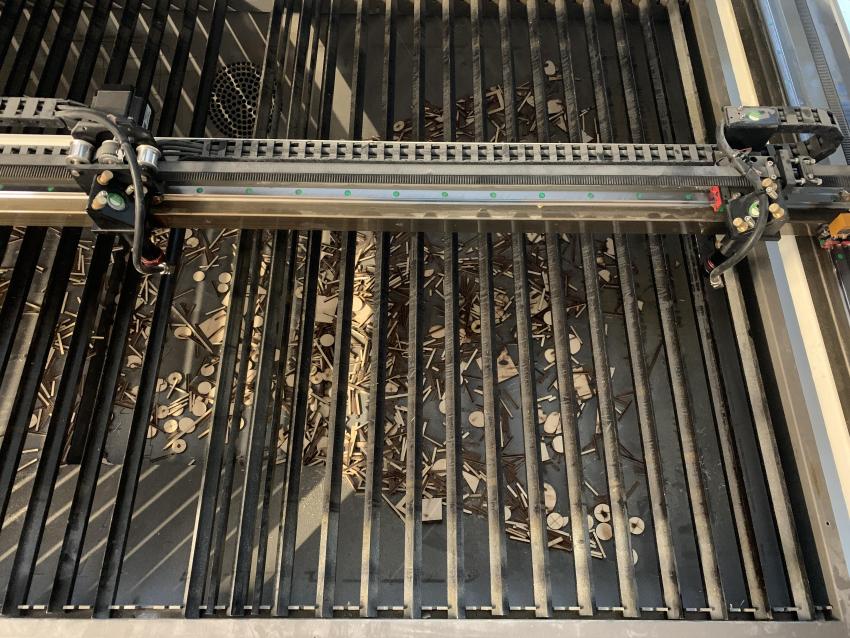

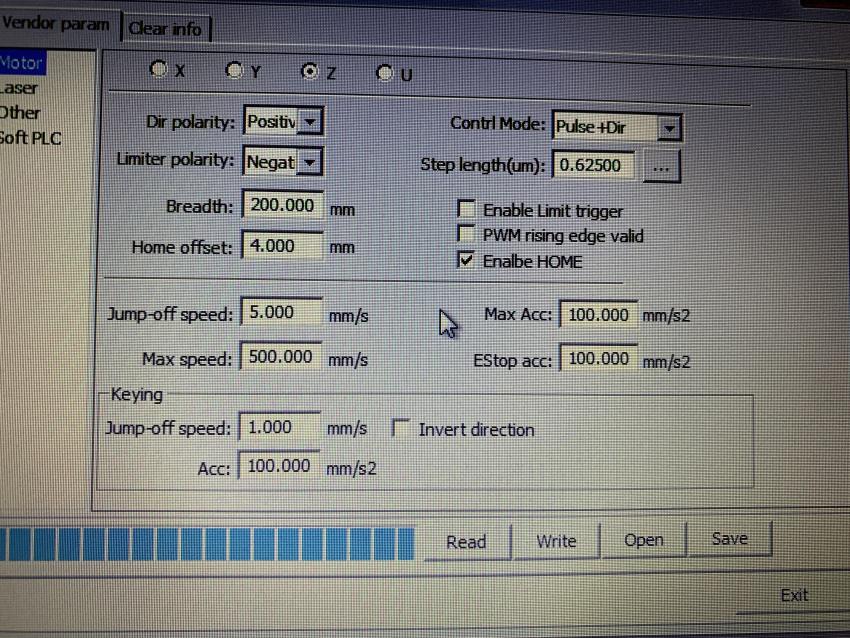

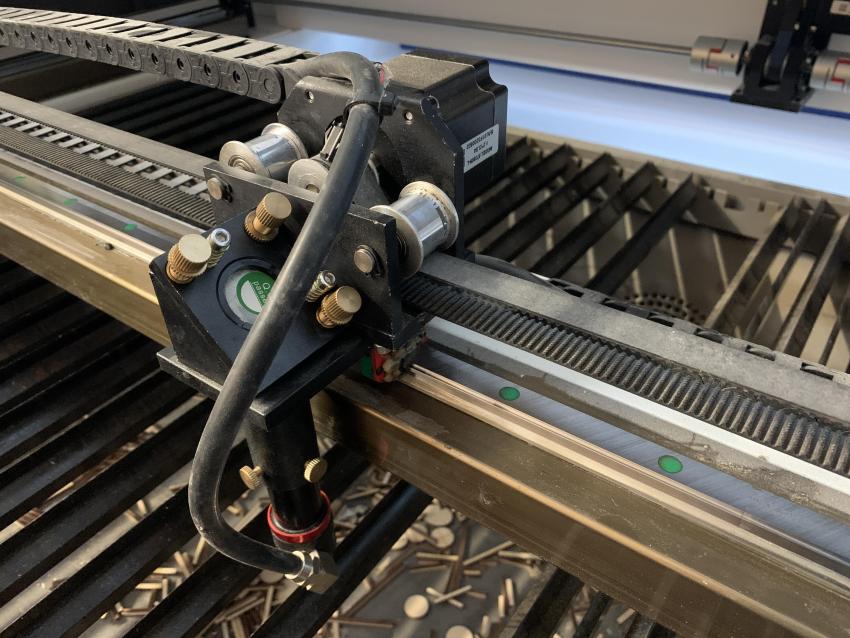

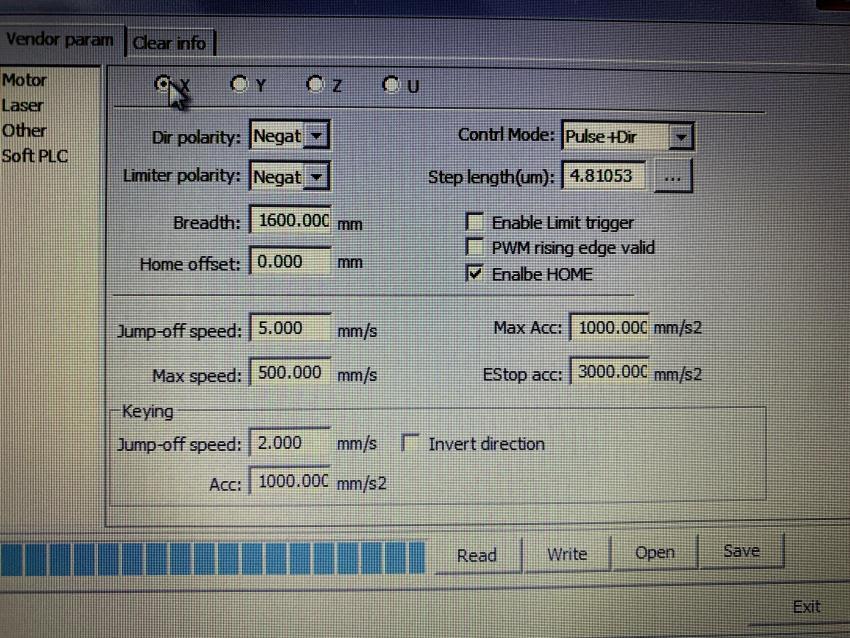

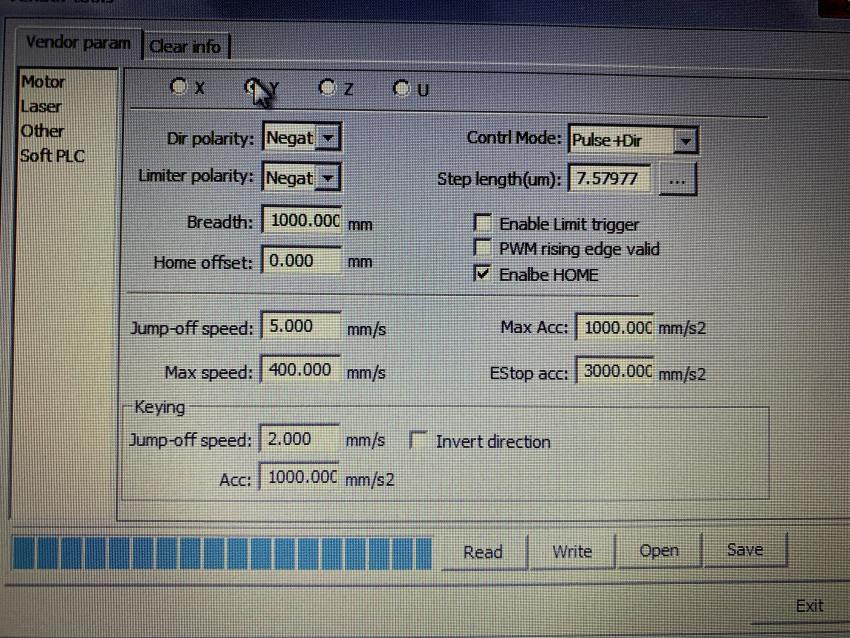

Вот заводские настройки, Z отвечает за вторую голову. Голова на том же ремне но имеет свой ШД и ее можно двигать кнопками в контроллере.
Пробовали менять step length для Z но ничего не меняется.







Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
