Добрый день!

Столкнулась вот с такой проблемой:


Началось незаметно, я бы сказала плавно по нарастающей, боюсь дальше будет ещё хуже.

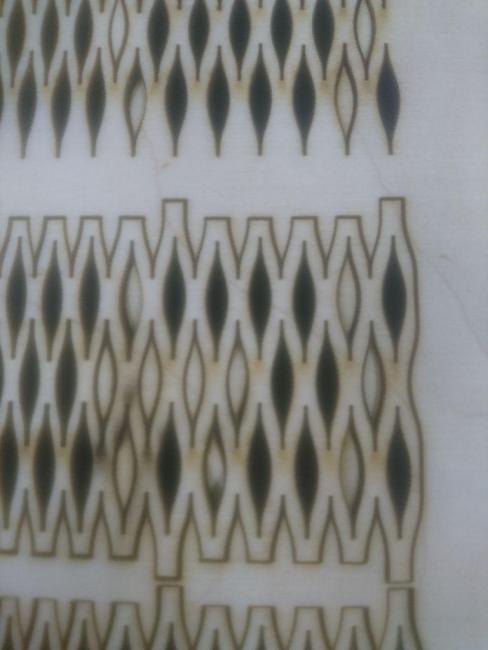

Плохо видно, но по краям рез ребристый, при этом станок балка оси X елезаметно вибрирует и дрожит. Станку 4 года, направляющие смазываются регулярно. Проблема только на оси Y, с X проблем нет.

Если нажать на паузу и перемещать вручную вибраций не чувствуется и после возобновления задания некоторое время то же вибраций нет и рез нормальный, спустя может минуту вновь начинается.

Форум читала. Ремни натягивала и без результата, при ослаблении только хуже. Линзу, зеркала проверила - затянуты, ничего не болтается.

Что можно предпринять и как исправлять? Спасибо!





Изменено пользователем Светик
Забыла фото

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

добрый. проверьте провода на моторе Х

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Доброго дня.

Вы уверены, что это не в самом файле дело? На всех файлах похожая картина?  За эти года что-нибудь менялось из механики (ремни/шкивы/каретки)?  Как сильно нагружен станок (часов в день, в год)?  Пока что перенесу тему в раздел механики, больше похоже на неё.

19 часов назад, Светик сказал:

направляющие смазываются регулярно

Чем и как (просто льёте на рельсы или в сами каретки через штуцер)?

19 часов назад, Светик сказал:

Проблема только на оси Y, с X проблем нет.

Как вы это выяснили?  Запустите резать одну вертикальную одну горизонтальную линию и подержите моторы рукой (осторожно, могут быть под 80 градусов температурой!)  Скорость такая же, как и до начала ребристости?

Вибрирует какой-либо мотор сильнее, чем другой? Вибрируют они так же сильно, как рейка/головка или слабже или вообще не чувствуется? На какой лини больше ребристость или на какой-то её не будет вообще?   Если на линиях не будет совсем, то сделать змейку и повторить. Фотку результатов сюда.

19 часов назад, Светик сказал:

Если нажать на паузу и перемещать вручную вибраций не чувствуется и после возобновления задания некоторое время то же вибраций нет и рез нормальный, спустя может минуту вновь начинается.

Вручную, это подразумевается кнопками с панели станка ведь?  Просто на включённом станке двигатели встают в удержание и не должны позволять катать каретку или рейку физически руками. Поэтому так же попробуйте поставить X и Y примерно на середину и попробовать края рейки перемещать руками, а потом каретку. При прикладывании усилия ни рейка, ни каретка не должна смещаться вообще нисколько. Выключив станок попробуйте теперь перемещать очень медленно физически от руки и рейку и головку - на всём расстоянии по осям не должно быть заеданий.

19 часов назад, Светик сказал:

о же вибраций нет и рез нормальный, спустя может минуту вновь начинается.

Посторонние шумы слышны в момент появления? Появляются резко или по нарастающей?  На холостых переходах (между элементами) проблема успевает исчезнуть или продолжается так же? Попробуйте вырезать два квадрата и круга, максимально удалив их друг от друга (в идеале, по углам рабочей зоны), фотку вблизи каждого сюда.

19 часов назад, Светик сказал:

ремни натягивала и без результата, при ослаблении только хуже. Линзу, зеркала проверила - затянуты, ничего не болтается.

Там ещё куча мест, которые следует протянуть. В каждом шкиве есть как минимум пара винтов под внутренний шестигранник. Так же на редукторах стоить проверить натяжку ремня.  Кстати, о ремнях - если ничего вышеперечисленное не поможет, то отправьте на резку и  руками, взявшись за ремни, натягивайте их вручную и посмотрите, не ушла ли вибрация (возможно, сами ремни растянулись или корд внутри порвался где-то  ну и вообще визуально можно ремни проверить, что бы корд нигде не торчал).

Так же, возможно, это наводки от блока розжига/либо действительно мерцающих обрыв кабеля, поэтому накрайняк можно попробовать без луча -  выньте силовой разьём из блока розжига (рахумеется, предварительно отключив станок из розетки, если не уверены в своих силах, лучше найти кого не жалко или электрика), отключите чиллер, вытяжку и отправьте на резку.

19 часов назад, Светик сказал:

Что можно предпринять и как исправлять? Спасибо!

Всё, вышеперечисленное. Чем лучше сделаете, тем быстрее и точнее найдём причину =)

17 часов назад, red_armyman сказал:

проверьте провода на моторе Х

Я думаю, сейчас последует вопрос "как" =)  Распишите, пожалуйста, может закину в полезные советы, что бы потом больше никому не пришлось в 101 раз =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Ох, сколько всего.

2 часа назад, PavelK сказал:

Вы уверены, что это не в самом файле дело? На всех файлах похожая картина?

Да. Да.

2 часа назад, PavelK сказал:

За эти года что-нибудь менялось из механики (ремни/шкивы/каретки)?

Нет, только линзы и зеркала из-за царапин.

2 часа назад, PavelK сказал:

Как сильно нагружен станок (часов в день, в год)?

Около 6 часов ежедневно.

2 часа назад, PavelK сказал:

Чем и как (просто льёте на рельсы или в сами каретки через штуцер)?

Следую Вашему совету из этой темы:

Сначала силиконовой из баллончика на рельсы брызгала, потом Mobil в каретку через шприц раз в неделю.

2 часа назад, PavelK сказал:

Как вы это выяснили?  Запустите резать одну вертикальную одну горизонтальную линию и подержите моторы рукой (осторожно, могут быть под 80 градусов температурой!)  Скорость такая же, как и до начала ребристости?

Вибрирует какой-либо мотор сильнее, чем другой? Вибрируют они так же сильно, как рейка/головка или слабже или вообще не чувствуется? На какой лини больше ребристость или на какой-то её не будет вообще?   Если на линиях не будет совсем, то сделать змейку и повторить. Фотку результатов сюда.

На фото на участках где двигается горизонтально вибраций нет, как только начинает отпускаться ось Y вибрации появляются. Линии вырезались идеально, моторы холодные, вибрации не было. Фото забыла, станок в другом месте, если важно, то обязательно сделаю. Скорости да же чуть меньше, ставила такую же и резала прежние файлы - ребристость появляется всё равно на двигателях не чувствуется. Змейка получилась так же с ребристостью, как на первом фото, так же по оси Y.

2 часа назад, PavelK сказал:

Вручную, это подразумевается кнопками с панели станка ведь?  Просто на включённом станке двигатели встают в удержание и не должны позволять катать каретку или рейку физически руками. Поэтому так же попробуйте поставить X и Y примерно на середину и попробовать края рейки перемещать руками, а потом каретку.

Да, кнопками. При включенном станке от руки не катается ничего и не двигается при сильных попытках. Упиралась в края, но двигала станок целиком, балка не шатается.

2 часа назад, PavelK сказал:

Посторонние шумы слышны в момент появления? Появляются резко или по нарастающей?  На холостых переходах (между элементами) проблема успевает исчезнуть или продолжается так же? Попробуйте вырезать два квадрата и круга, максимально удалив их друг от друга (в идеале, по углам рабочей зоны), фотку вблизи каждого сюда.

Нет, шумов не слышно, но рядом со станком достаточно шумно из-за компрессора. Всегда проявляется плавно. Между элементами продолжается. Круги и квадраты получились идеально, но на третий или четвёртую попытку ребристость появляется на кругах и плавно, фото:

не видно, но она, как суслик, есть и очень чувствуется, если провести пальцем по торцу. может быть ещё пару раз и стала совсем ярко выраженной.

2 часа назад, PavelK сказал:

Там ещё куча мест, которые следует протянуть. В каждом шкиве есть как минимум пара винтов под внутренний шестигранник. Так же на редукторах стоить проверить натяжку ремня.  Кстати, о ремнях - если ничего вышеперечисленное не поможет, то отправьте на резку и  руками, взявшись за ремни, натягивайте их вручную и посмотрите, не ушла ли вибрация (возможно, сами ремни растянулись или корд внутри порвался где-то  ну и вообще визуально можно ремни проверить, что бы корд нигде не торчал).

Вы немогли бы уточнить про "шкивы" и где они находятся? Я посмотрела сами ролики но не увидела там винтов для затяжки. Руками придержала один ремень, до второго не дотягиваюсь и вы знаете, ребристость практически пропала, но, при этом всё же чувствовалась. Мне пора ремни менять???? Визуально целы.

2 часа назад, PavelK сказал:

Так же, возможно, это наводки от блока розжига/либо действительно мерцающих обрыв кабеля, поэтому накрайняк можно попробовать без луча -  выньте силовой разьём из блока розжига (рахумеется, предварительно отключив станок из розетки, если не уверены в своих силах, лучше найти кого не жалко или электрика), отключите чиллер, вытяжку и отправьте на резку.

Пока что не сделала - всех жалко =))) попробую найти электрика.

Огромное спасибо!

20 часов назад, red_armyman сказал:

добрый. проверьте провода на моторе Х

Здравствуйте! Подскажите как? Форум читала, но не поняла таки как это сделать т.к. никто не пишет что именно делать было сделано, просто у всех волшебным образом все решается.

2 часа назад, PavelK сказал:

Я думаю, сейчас последует вопрос "как" =)  Распишите, пожалуйста, может закину в полезные советы, что бы потом больше никому не пришлось в 101 раз =)

как? :wub:













Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

23 минуты назад, Светик сказал:

Вы немогли бы уточнить про "шкивы" и где они находятся?

Всё, на чём держаться ремни, это и есть шкивы (ролики по вашему). В том числе и у моторов. Маленький ремень на моторе это редуктор, там в шкивах то же нужно и в муфтах (на концах валов, что от двигателя оси Y отходят) то же. Отключите станок, вращайте их руками, увидите отверстия, внутри них сами винты, нужны будут  шестигранники на 4, 3, 2.5 и 2, в любом автомагазине купите комплект, порядка 400-700 рублей. В Вологде есть в Орбите, понадобятся и в дальнейшем.

23 минуты назад, Светик сказал:

фото:

Вы сами фото забыли приложить, но уже неважно.

23 минуты назад, Светик сказал:

Мне пора ремни менять????

Скорее всего да. Похоже, у вас где-то что-то пружинит. Так что это либо ремни оси Y, либо ремень в редукторе мотора оси Y. Да же если визуально целы и да же если сильная натяжка не помогает, просто отслужили уже своё, особенно если слышно потрескивание при перемещениях.

Вы не ответили про плавность хода. Если ход плавный, то скорее всего ремни. Закажите в Реклабе или с Алиэкспресса, какие именно в каких-то сообщениях писал. Если в Реклабе, то они и так знают, да и скорее всего в наличии будут. Так же навсякий случай лучше и ремень редуктора то же. Кстати, можете попробовать мотор оси Y подтянуть - там сверху два шестигранника, открутите гайки ключём на 7 сначала, иначе не провернуть, ну и  шестигранник потребуется. К ремням так же рекомендую заказать новые шкивы т.к. могли уже сточится, но сомневаюсь - года через 2 поменяете.

23 минуты назад, Светик сказал:

Пока что не сделала - всех жалко =))) попробую найти электрика.

Уже не нужно.

Пожалуй, тему перенесу в полезные советы. Вас попрошу отписаться по результатам - другим форумчанам то же будет полезно знать о решении проблемы и как её диагностировать.











Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Спасибо!!! :rolleyes:   Станок уже давно не на гарантии, позвоню в понедельник, узнаю, продадут ли. Обязательно напишу, надеюсь смогу сама заменить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, Светик сказал:

Спасибо!!! :rolleyes:   Станок уже давно не на гарантии, позвоню в понедельник, узнаю, продадут ли. Обязательно напишу, надеюсь смогу сама заменить.

В поддержку обратитесь за консультацией, вам помогут.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

3 часа назад, Светик сказал:

Здравствуйте! Подскажите как? Форум читала, но не поняла таки как это сделать т.к. никто не пишет что именно делать было сделано, просто у всех волшебным образом все решается.

У меня волшебным образом не решилось, суть в том чтобы прозвонить провод идущий от драйвера к мотору. Я сделал просто, снял мотор, вытащил провода из станка и с помощью мультиметра выполнил обычную прозвонку проводов, при этом шевеля и заламывая их в различных местах, один провод немного сигнал терял, и чтобы не заморачиваться более, перепаял все провода сразу на более качественные. Далее сборка в обратной последовательности

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

4 часа назад, Alex Reklab сказал:

обратитесь за консультацией, вам помогут.

Очень похоже



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Не понял юмора, это вы к чему?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

А проблема полностью не ушла :(  ремни заменены все! На той неделе пришёл ещё один чистокровный японец и ничего (думала из-за китайских).

И становится хуже - не стыкуется начало и конец реза. Что можно ещё сделать?



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

9 часов назад, Светик сказал:

ремни заменены все!

В том числе у редукторов которые? Что ещё делали?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

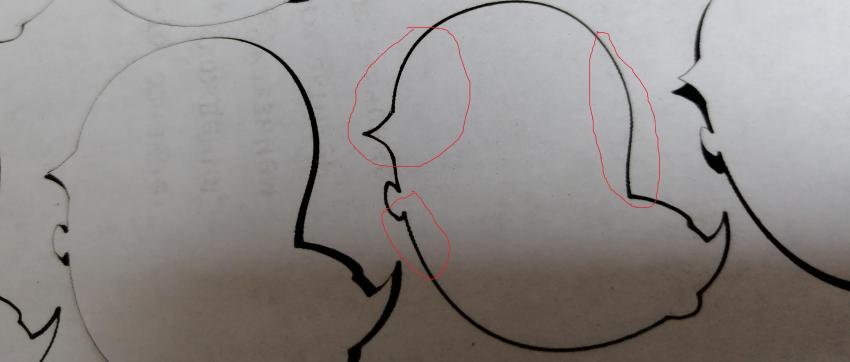

Подскажите пожалуйста кто сталкивался с такой вот проблемой как на фото, все вроде не плохо, но только на круглых обьектах начинается волна дикая (фото немного сглаживает, но в живую волну очень сильно видно)




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Добрый вечер (у нас уже ночь). Извините, опять я. Возникли семейные обстоятельства и станок был запрошен в дальний угол и забыт как страшный сон. Но судьба сложилась так, поэтому пришлось вновь его достать. Забыла про форум, пока не начала искать решение в интернете. Хотела бы напомнить о себе и своих проблемах. Не появилось ли решение?

В 31.01.2019 в 12:52, PavelK сказал:

В том числе у редукторов которые? Что ещё делали?

По Y, правда размером чуть больше (на 2 мм по длине). Всё, описанное в этой теме. Проблема та же. Сегодня повторяла все описанные процедуры - не помогло, завтра по не знаю какому кругу ада начну опять, может что пропустила. Задолбал уже этот станок.

Изменено пользователем Светик

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте. Вы решили проблему? Как?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

18 минут назад, =MAX= сказал:

Здравствуйте. Вы решили проблему? Как?

Проблема была решена заменой муфт валов оси Y на пластинчатые заместо спиральных.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

08.01.2020 в 23:15, PavelK сказал:

Проблема была решена заменой муфт валов оси Y на пластинчатые заместо спиральных.

Добрый день, не могли бы вы прикрепить фото валов,  а то я пытаюсь понять свою проблему, а разницу между валами не понимаю.

Станок 1500*900мм с сервоками Panasonic

У нас проблема в том, что лазерный луч ( голова станка) в моменте начала реза любого элемента вибрирует  и линия получается синусоидой с затуханием....Чем дальше точка начала резки одной детали от другой тем больше волна в начале реза. Волна так же есть и в таком элементе как прямоугольник 50*120мм. В углах, когда голова меняет направление реза по осям.
Ремни подтягивали-не помогло
Сама голова лазера -стоит чётко, без люфтов
Пробовали занижать ускорения - не дало сильного эффекта

Может знаете где поискать настройки ускорений на самих сервоках? у нас нет должной инструкции к станку...



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

попробуйте кардинально уменьшать минимальную мощность

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Доброго дня.

Фото чуть позже, сейчас далеко от станка.

6 минут назад, Malk сказал:

сервоками Panasonic

Скорее всего тюнинг серво двигателям делать пора. На драйверах есть разъём для подключения к ПК, ищите в сети мануал конкретно к Вашему драйверу и вперёд, разбираться в тонкостях =)

Но проверьте всё ещё раз, особенно что бы линзы и зеркала не болтались.





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Спасибо, за ответы

15 часов назад, alexander-1 сказал:

попробуйте кардинально уменьшать минимальную мощность

если вы про лаз.трубку, то не понимаю как это влияет


15 часов назад, PavelK сказал:

Доброго дня.

Фото чуть позже, сейчас далеко от станка.

Скорее всего тюнинг серво двигателям делать пора. На драйверах есть разъём для подключения к ПК, ищите в сети мануал конкретно к Вашему драйверу и вперёд, разбираться в тонкостях =)

Но проверьте всё ещё раз, особенно что бы линзы и зеркала не болтались.





Фото не нужно, понял, что в нашем станке нет муфты, всё напрямую, через шкиф

А вот мануал к драйверу и ещё настройка-это не просто))
У поставщика Минского нет никакой информации....
Поменял местами драйвера и стало чуть лучше

Буду искать....
Если кто знает, как это сделать буду признателен
драйвер Panasonic madlt15sf


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

фото пожалуйста вашей проблемы, иначе каждый по своему понимает эту ситуацию

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

1 час назад, Malk сказал:

драйвер Panasonic madlt15sf

https://www.manualslib.com/manual/1610017/Panasonic-Minas-A6-Series.html?page=16#manual

Если нет люфтов и ничего не болтается, то дело в настройках сервопривода.

У них есть параметр со странным названием ПИД, может быть в нем дело.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

1 час назад, vasa29 сказал:

странным названием ПИД, может быть в нем дело.

Дело по-моему именно в нём. Но подбор коэффициентов достаточно весёлое занятие.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

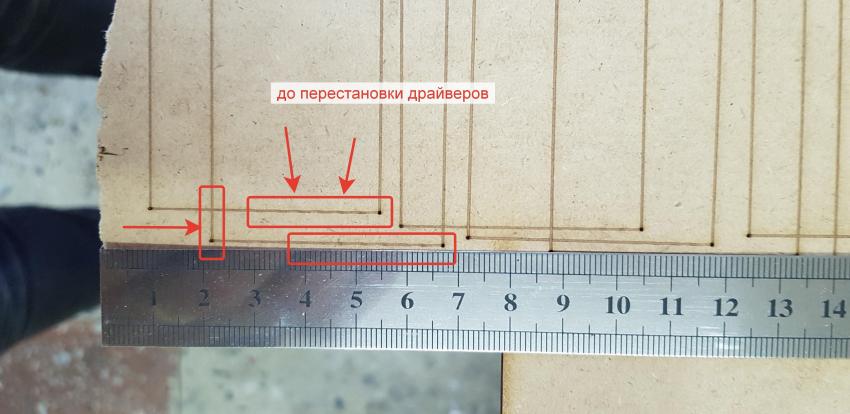

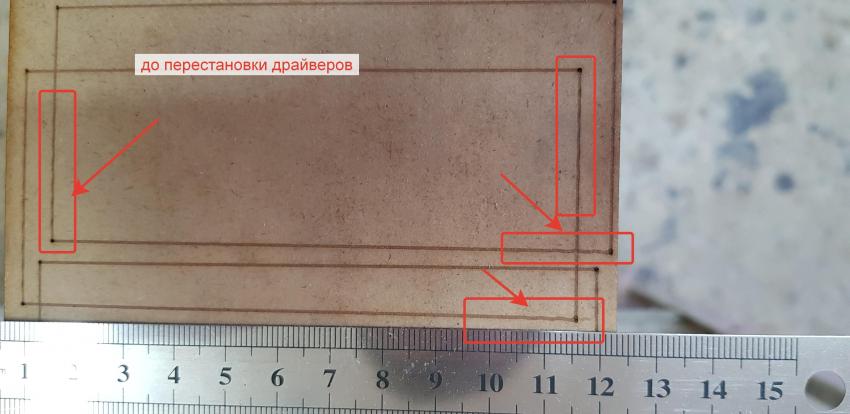

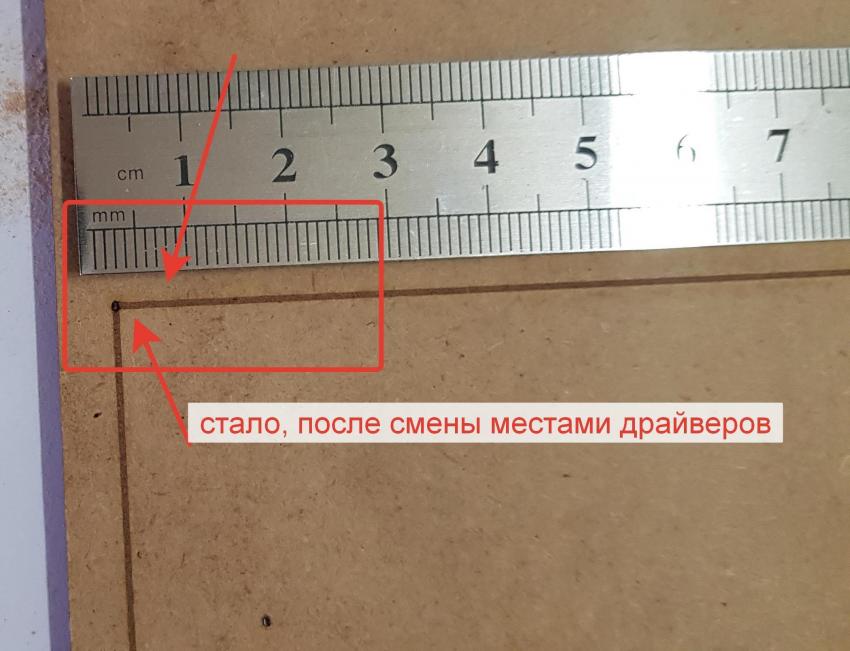

Вот фото, было - стало, стало действительно лучше, но глаз видит в тех же местах волны

На фото сложно увидеть, но в местах, где голова станка меняет направление движения видна легкая волна. Она даже есть при движении лазера вдоль всей линии по оси "У"

20200325_111907.thumb.jpg.f16978b817891f188e333c71d6c7b06a.jpg1398311298_20200325_111842(2).thumb.jpg.89e3986462b595182e858714272690eb.jpg245765010_20200325_112004(2).thumb.jpg.ca16a23babffbe300d2574f7b07038ad.jpg

1 час назад, vasa29 сказал:

https://www.manualslib.com/manual/1610017/Panasonic-Minas-A6-Series.html?page=16#manual

Если нет люфтов и ничего не болтается, то дело в настройках сервопривода.

У них есть параметр со странным названием ПИД, может быть в нем дело.



18 минут назад, PavelK сказал:

Дело по-моему именно в нём. Но подбор коэффициентов достаточно весёлое занятие.



Спасибо, буду разбираться. Если разберусь, то отпишу

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Как я понял волна после смены направления.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Гость
Ответить в этой теме...

×   Вставлено с форматированием.   Вставить как обычный текст

  Разрешено использовать не более 75 эмодзи.

×   Ваша ссылка была автоматически встроена.   Отображать как обычную ссылку

×   Ваш предыдущий контент был восстановлен.   Очистить редактор

×   Вы не можете вставлять изображения напрямую. Загружайте или вставляйте изображения по ссылке.


  • Последние посетители   0 пользователей онлайн

    Ни одного зарегистрированного пользователя не просматривает данную страницу

  • Похожий контент

    • От Vitorami1
      Здравствуйте !
      Подскажите, какая оптимальная скорость и мощность резки фанеры 3 мм ? Трубка 60 ватт lasea, станок Elixmate.
      У меня параметры 10 мм и мощность 70% это нормально или медленно?
    • От ВалентинЯ_DDS
      Здравствуйте! Станок KAMACH 1060. Внезапно пошел кривой рез (см. на фото). Настройки юстировки в норме. Луч выходит из центра сопла. С чем это может быть связано? Да этого были скачки напряжения, стабилизатор щелкал. В это время станок был в процессе резки, и подвис. Пришлось остановить и запустить сначала. Дорезалось нормально. И потом полдня нормально резал. Поэтому, вероятно, что скачки напряжения здесь не при чем.


    • От Incelad
      Проблема видна на фото невооруженным взглядом
      Станок самодельный. Все комплектующие с Али.
      Укомплектован:
      Драйвера -          DM856
      Контроллер -      Ruida RDC6442G
      Двигатели -         Nema 17
      Конструкционный профиль – 40 х 20
      Трубка                  40 Вт
      Рабочий стол -   600 х 900
      Какие действия произведены:
      1.     Подключаем заземление
      2.     Проверяем надежность фиксации зеркал, линзы
      3.     Играем с натяжкой ремней по оси Х
      4.     Меняем драйвера местами
      5.     Увеличиваем/уменьшаем ток на драйверах
      6.     Увеличиваем/уменьшаем шаг на драйверах
      7.     Увеличиваем/уменьшаем ускорение по оси Х, Y

      Улучшений нет от слова совсем. Сделаны выводы, что профиль для оси Y жидковат и идет вибрация в горизонтальной плоскости из-за перемещения головы. Думаю, как увеличить жесткость. Рассматриваю вариант с фиксацией в середине к корпусу уголком или по всей длине к профилю прижать алюминиевый уголок.




    • От Craig
      Здравствуйте.
      Станок китайский 60х40. Не стану говорить название конторы, скажу лишь, что начинается оно на вин кончается на лазер.
      С новья наблюдается проблема ребристости реза, как будто режет не сплошняком, а пульсирует, по оси Y. Ребристость рааномерная. Причем не важно в фокусе положение или намеренно сильно отдалил материал от сопла. Как будто микроволной идёт. БВН настроен изначально с конторы. В нём хз вряд-ли проблема. Почитал этот форум, склоняюсь к тому, что это как будто программно задано так работать. Механику всю протягивал ослаблял, не влияет на этот косяк. Помогите, силов уже нет с ним сражаться.


    • От начинающий
      Здравствуйте ! не подскажете фирмы  где можно купить ремень MXL шириной 5 мм в России ? На али их навалом но ждать месяц , хотелось бы раньше
×
×
  • Создать...
