Не одинаковые промежутки между линиями при гравировке.

Рекомендуемые сообщения

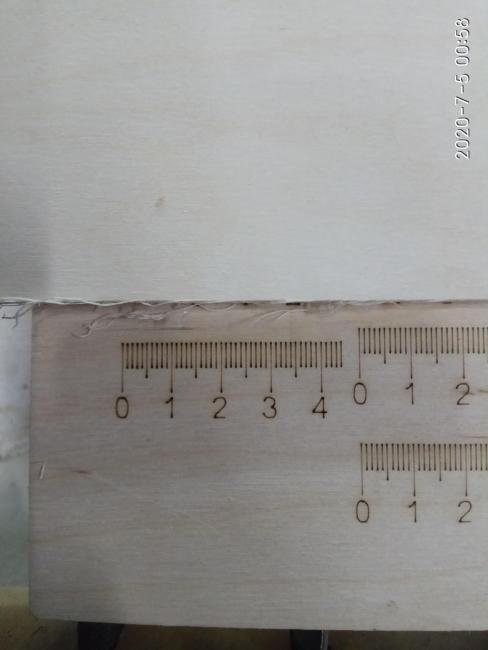

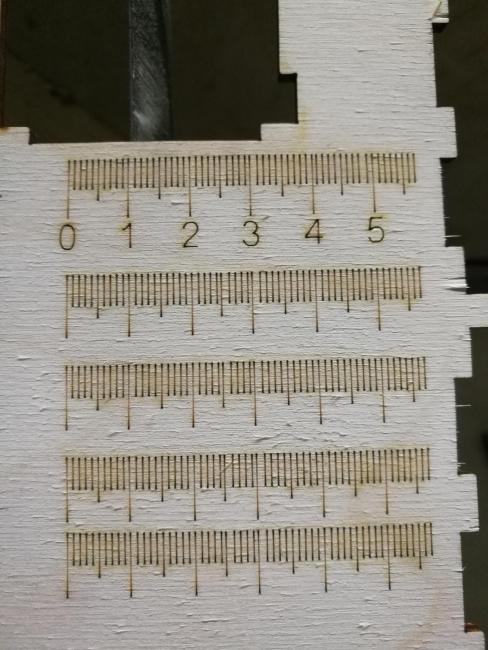

Доброго всем вечера! Тут свалилась задачка сделать в школу детишкам линейки. И приступив к работе возникла проблема с гравировкой в контуре. Суть в том что при гравировке шкалы самой линейки лазер пропускает шаги, после к ним возвращается, но уже со здвигом. Для наглядности прилагаю фото. И что с этом делать лично мне вообще не понятно


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

настраивать драйвер, а вообще эта тема раз десять здесь обсуждалась

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

3 минуты назад, alexander-1 сказал:

настраивать драйвер, а вообще эта тема раз десять здесь обсуждалась

Хоть ссылку дайте

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Ну имейте совесть, есть ведь окно поиска, сдвиг, пропуск шагов, у меня на канале несколько видео

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

2 часа назад, Lulis сказал:

Суть в том что при гравировке шкалы самой линейки лазер пропускает шаги, после к ним возвращается, но уже со здвигом.

Этот косяк - визитная карточка контроллеров Ruida ... )))

В диалоге оптимизации установите малое значение блока оптимизации, тогда он будет рисовать их по порядку с равным промежутком ...  )))


Для выполнения крупных элементов, размер можно указывать равным размеру поля ..

Поиграйте с этим параметров, всё поймёте.

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Доброго вечера.

30 минут назад, Dan сказал:

тот косяк - визитная карточка контроллеров Ruida ... )))

Ахах. Ну впринципе да, но не только их. Ещё любит M2 Nano и Topwisdom (но там это исправили программно).

 Тут действительно ещё и от драйверов зависит и от механики в целом, насколько она "люфтит".

Можно увеличить дробление шага, поднять ток двигателей, отъюстировать драйвер ну и поставить "оптимизацию люфта" программно.

Станок то хоть какой и какой управляющий софт?

Самое простое - гравировать растром. Почему? Потому что шаговый двигатель конструкционно фактически "магнитную пружину" и когда он постоянно изменяет сторону вращения, то чутка может отличаться угол, особенно заметно, если нет редукторов и дешёвый двигатель.
С гравировкой из растра проще - там он стабильно из одного места в другое идёт без частой смены стороны вращения.

Либо отключать оптимизацию вовсе и порядок выставлять вручную, что бы направление по Х было в одну сторону.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

1 час назад, Dan сказал:

Этот косяк - визитная карточка контроллеров Ruida ... )))

В диалоге оптимизации установите малое значение блока оптимизации, тогда он будет рисовать их по порядку с равным промежутком ...  )))


Для выполнения крупных элементов, размер можно указывать равным размеру поля ..

Поиграйте с этим параметров, всё поймёте.

А это помогло.  Большое спасибо!


46 минут назад, PavelK сказал:

Доброго вечера.

Ахах. Ну впринципе да, но не только их. Ещё любит M2 Nano и Topwisdom (но там это исправили программно).

 Тут действительно ещё и от драйверов зависит и от механики в целом, насколько она "люфтит".

Можно увеличить дробление шага, поднять ток двигателей, отъюстировать драйвер ну и поставить "оптимизацию люфта" программно.

Станок то хоть какой и какой управляющий софт?

Самое простое - гравировать растром. Почему? Потому что шаговый двигатель конструкционно фактически "магнитную пружину" и когда он постоянно изменяет сторону вращения, то чутка может отличаться угол, особенно заметно, если нет редукторов и дешёвый двигатель.
С гравировкой из растра проще - там он стабильно из одного места в другое идёт без частой смены стороны вращения.

Либо отключать оптимизацию вовсе и порядок выставлять вручную, что бы направление по Х было в одну сторону.



Спасибо, буду дальше экспериментировать.

Станок Gard 1390 на Ruida 6442

Растром еще не пробовала гравировать.

Оптимизацию выставлять вручную, пожалуй, хорошая идея

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

9 часов назад, Lulis сказал:

Станок Gard 1390 на Ruida 6442

А чо, садовники техническую и консультационную поддержку не оказывают?

10 часов назад, PavelK сказал:

Можно увеличить дробление шага, поднять ток двигателей, отъюстировать драйвер ну и поставить "оптимизацию люфта" программно.

Неа .. не помогает .. )))

Был давно эксперимент - на одном станке прогоняли несколько контроллеров. Старые Литры 65-ой серии показали себя лучше всего, Руиды хуже всего .. ). Кстати, RDC 6332, заточенный и допиленный конкретно под Реклаб, показал себя лучше всего из всех проверенных руид .. Ибо его реально китайцы долго допиливали по ТЗ от Реклаба. )

Лечение - только последовательное выполнение мелких элементов с малым расстоянием за счёт уменьшения блока оптимизации. Начиная с довольно приличного расстояния между элементами, данный косяк пропадает.

Колдовство с настройками драйверов и программных люфтов - не вариант. При изменении некоторых параметров в слое всё слетает. И потом, человеку проще блок оптимизации изменить, чем шаманить со всем остальным, тем более, что очень мало людей понимаю, что и как надо делать. ) Я даже не советую людям этим заниматься, после нескольких случаев сброса юзверями контроллеров в дефолт .. )

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, Dan сказал:

Неа .. не помогает .. ))

Поможет. Самое просто это настроить таки драйвер, если нет желания доставитьредуктор.

Самые настаиваемые Лишайновские DM422. Сделать всего один раз и не париться потом вовсе с оптимизацией.

Ладно ещё на линейке просто, когда элементы рядом, а когда будут подальше будет тяжко.

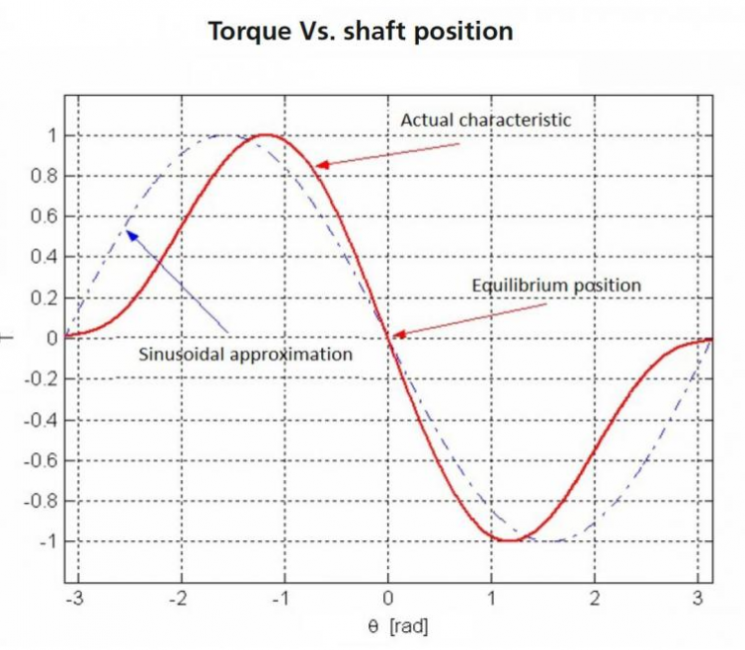

К шаговику подключаем энкодер и видим это:


Синяя - синус на вращение движка, красная - как движок реально вращался.

Это у движков с шагом 1.8, причём ещё относительно качественных. Так что все эти "оптимизации" как костыль, вылезет в другом месте.

Решать проблему нужно по-нормальному.

 Так что либо настраиваем драйвер, либо ставить трёхфащный с углом 0.9 градуса, дробление шага 16, редуктор и будет счастье.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

4 минуты назад, PavelK сказал:

Самое просто это настроить таки драйвер, если нет желания доставитьредуктор.

Это для тебя, меня и для тех, кто в теме - простое. ))))

Мы говорим о юзвере, который в этом может ничего не понимать.

5 минут назад, PavelK сказал:

либо ставить трёхфащный с углом 0.9 градуса, дробление шага 16, редуктор и будет счастье.

Именно так и стоит у меня на 11G 1290 с RDC6332, не помогает ... долго я с этим боролся. Но потом плюнул .. )))) Ибо линейками не занимаюсь, а то, что больше 5-10 мм. выполняется точно .. )

Но, как вариант, ТС может и запарится на такое, посмотрим на результат.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

7 минут назад, Dan сказал:

долго я с этим боролся. Но потом плюнул .. )))



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

58 минут назад, Dan сказал:

Мы говорим о юзвере, который в этом может ничего не понимать.

Это не исключает того факта, что таки написать хотя бы как делать правильно нужно и не стоит за люде решать что они могут, а что нет.
Может щас автор пол станка за ночь переберёт. Ну и нас читает ведь не только автор, а ещё куча народу, кто "только посмотреть" =)



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

1 час назад, PavelK сказал:

Это не исключает того факта, что таки написать хотя бы как делать правильно нужно и не стоит за люде решать что они могут, а что нет.
Может щас автор пол станка за ночь переберёт. Ну и нас читает ведь не только автор, а ещё куча народу, кто "только посмотреть" =)



Данифапрос ... ) Есть выбор, пиплам решать .. )

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

05.07.2020 в 12:24, Dan сказал:

Это для тебя, меня и для тех, кто в теме - простое. ))))

Мы говорим о юзвере, который в этом может ничего не понимать.

Именно так и стоит у меня на 11G 1290 с RDC6332, не помогает ... долго я с этим боролся. Но потом плюнул .. )))) Ибо линейками не занимаюсь, а то, что больше 5-10 мм. выполняется точно .. )

Но, как вариант, ТС может и запарится на такое, посмотрим на результат.

В любом случае пока не полезешь, не разберешься. А вопрос решать все равно нужно задачи то разные быть могут.

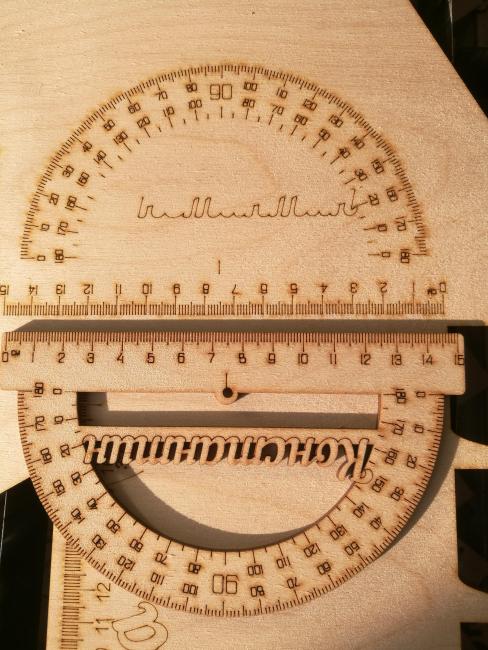

С линейками вообще "веселая" вещь получается...

при уменьшении, либо установки оптимизации вручную гравировка получается последовательная и следовательно без смещения, но при сдвиге по оси Y история повторяется


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

05.07.2020 в 13:22, PavelK сказал:

Это не исключает того факта, что таки написать хотя бы как делать правильно нужно и не стоит за люде решать что они могут, а что нет.
Может щас автор пол станка за ночь переберёт. Ну и нас читает ведь не только автор, а ещё куча народу, кто "только посмотреть" =)



Гораздо проще когда есть у кого спросить, может кто-то с подобным сталкивался, а когда есть возможные варианты лечения, так вообще хорошо.



)))) Как раз подумываю этим заняться на досуге....

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

гравируй и не заморачивайся, ну а если интересно, то движкам эти мелкие объекты тяжело очертить, только плавные переходы, а это ускорения, разрешения, шаги драйвера и прочий головняк с механикой

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

13 часов назад, Lulis сказал:


Вот это вот проще делать обычным недорезом, везде ж ведь только линии идут, не контуры.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Попробуйте уменьшить скорости разгона и торможения ("acc speed"), а так же рывок ("jerk speed").

Можете показать, как у Вас двигателя приводят в движение каретку? Редукторы есть?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
