Не "сходятся" резы и фигуры в сложной гравировке

[routeball 1]

Коллеги, доброго дня.
Имею гравер Атом стак, работаю в Ligthburn
Оси откалиброваны, на 50мм и Х и У отклоняются максимум на 0.01 мм
Скорость реза 125, холостой ход 1000

Вообще задача нарезать мозаику из МДФ, но так как увидел проблемы то тренируюсь просто гравировкой на листе бумаги.
Гравируя достаточно сложный "узор" состоящий из закрытых фигур и линий реза не могу добиться того чтобы они "сходились"
Изначально оба объекта были из закрытых фигур, но чтобы избежать двойных проходов в месте сопрокисновения один объект ;розовый слой) я отредактировал. Все контуры точно сходятся, не раз проверял всеми возможными методами, увеличивая как и рабочий файл, так и рисунок на "предпросмотре". Плюс редактировас с "прилипанием" к фигуре.

В рабочем файле все сходится точь, в точь, на "предпросмотре" все тоже отлично, но на деле - беда.
Пробовал разные варианты, разный порядок гравировки слоев, обьеденял разъединял слои, конвертировал все в "рез" и прочее.
"Несостыковки" изменяются но не исчезают

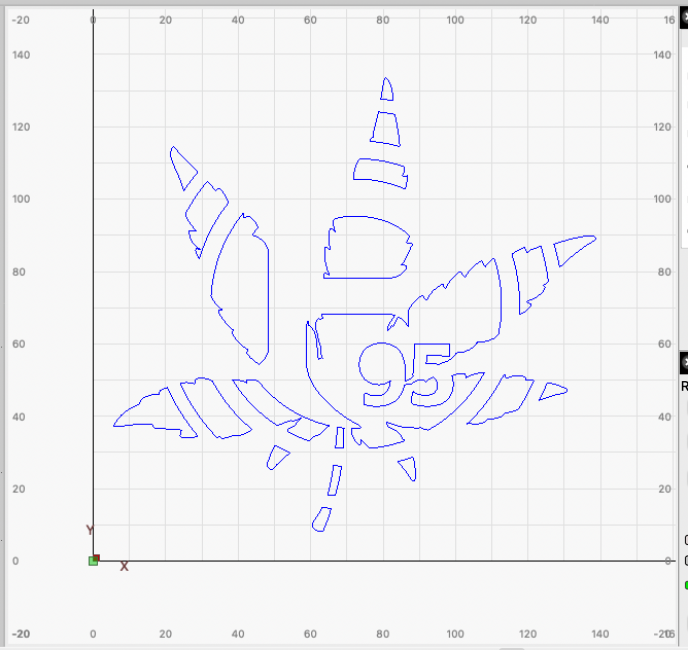

Исходный файл, синим закрытые фигуры

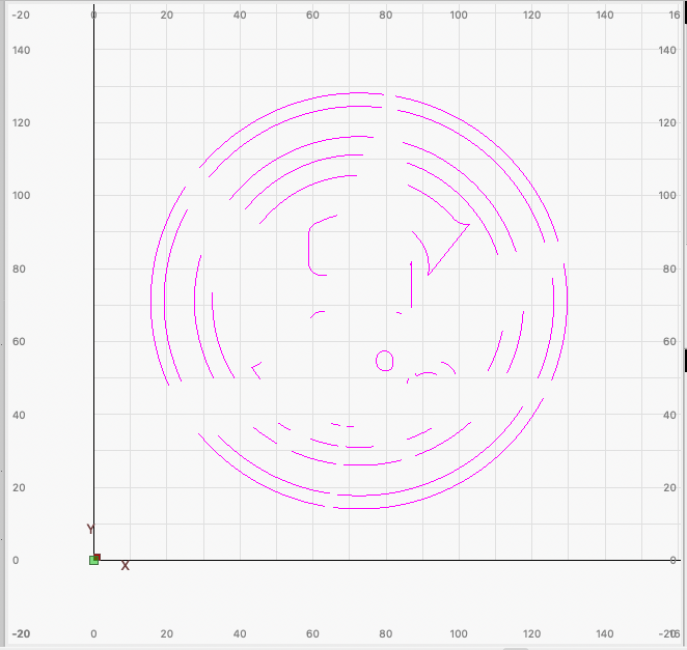

розовым линии реза

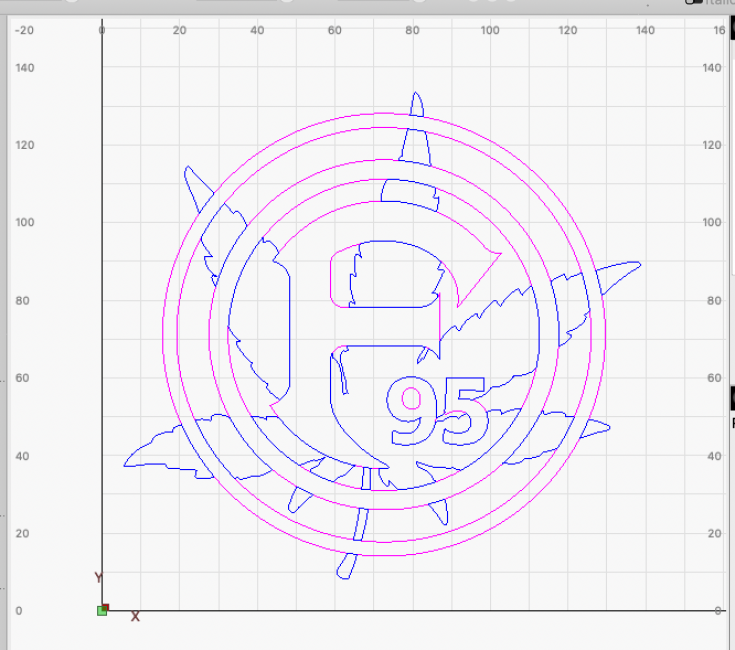

Все вместе, тютелька в тютельку

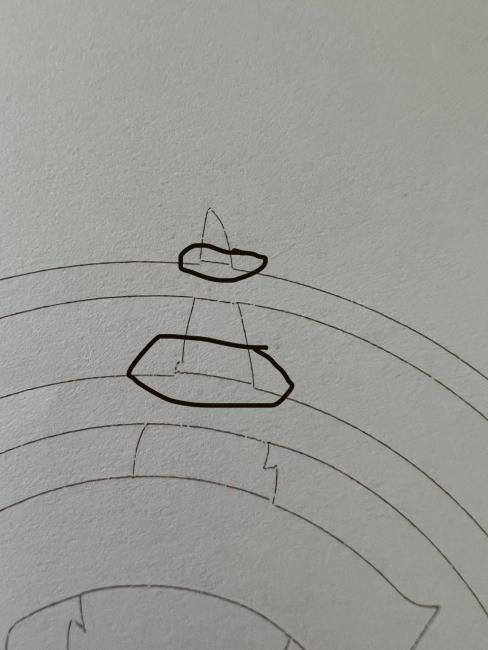

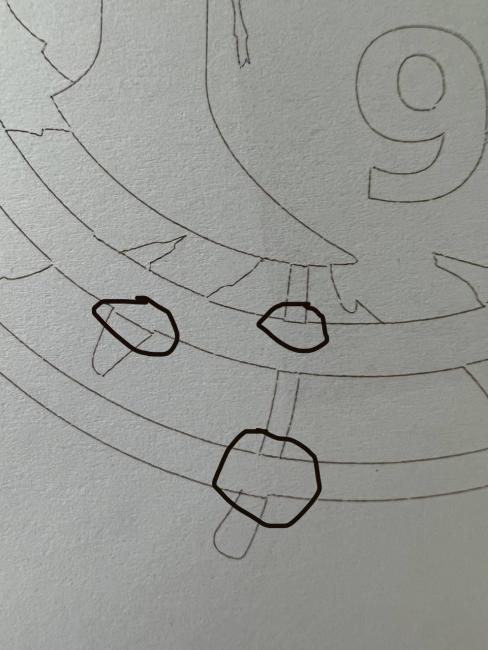

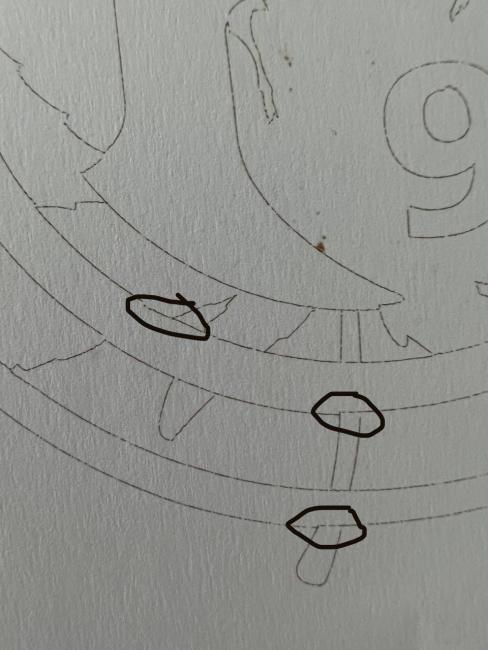

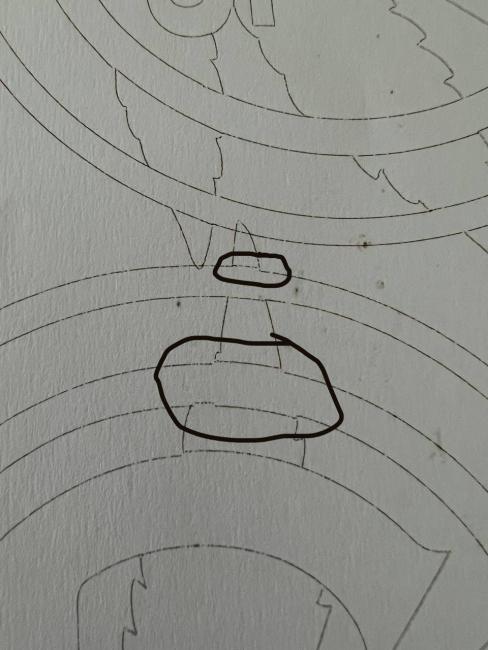

Так же фото на бумаге где не сходятся линии с фигурами. Не сходится сверху и снизу, почему и делал калибровку осей, но ничего не изменилось, да и калибровка потребовалась на десятые миллиметра.

Не могу понять куда копать, либо в "железо" и настройки управления им
Либо в софтине чтото не так делаю, может быть есть волшебная пилюля как все эти линии замкнуть для лазера в одно целое, ибо по отдельности это все он гравирует без ошибок и окружность диаметром в 150мм он замыкает прекрасно, так что она сама выпадает из листа мдф.
Пробовал конвертировать все "convert to cut", объединял и разъединял фигуры. "Не схождения" в итоге получаются разные (см на фото гравировки) но исчезать эти проблемы отказываются.



UPD перезалил фотографии

Изменено 5 августа 2023 пользователем routeball

[routeball 1]

Путем проб я выяснил что проблемы есть на незамкнутых контурах.
и на замкнутых в точке их начала, возможно незамкнутые страдают из за этого же.

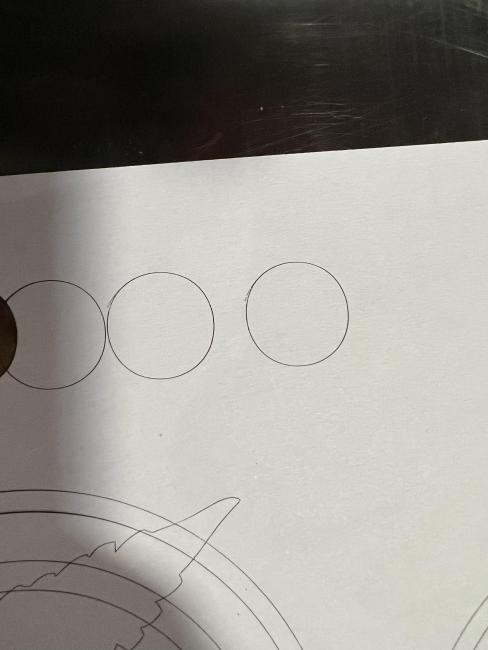

например круг в 3 прохода выглядит вот так

возможно большое количество косяков при большом количестве не соединенных логически между собой резах происходит именно из за этого

при первом «входе» в материал лазер идет явно не там где должен (слева чуть выше виден хвостик)

все люфты проверил, колоса подтянул, ремни подтянул

скорость пробовал от 100 до 2000

ничего не меняется. Возможно переход между холостым ходом по прямой и резом сразу в кривую дает эти проблемы

[alexander-1 2 479]

ремни, люфты и главное в линзе может люфт

[PavelK 1 519]

Поддерживаю версию про люфты

[Dan 443]

13 часов назад, alexander-1 сказал:

ремни, люфты и главное в линзе может люфт

Там нет отдельно стоящей линзы - это диодник.
В остальном так же поддерживаю версию люфтов.

Добавлю, что основные люфты - это ремень-шкив и шкив-вал.
А может и сами ремни барахло - с завода имеют свойство тянуться ,чего быть не должно.

[Marko 29]

А недорезом сделать, а не гравировкой? Только не 100+ конечно же.

[routeball 1]

Походу проблема была в перетянутых нижних роликах. Ослабил - стало значительно лучше.
люфтов точно нет я все протянул ключом, покрутил подергал, прям как влитое все.
попробую оба ролика что каретку держат отрегулировать на одинаковое усилие прижима

Изменено 8 августа 2023 пользователем routeball

[routeball 1]

Ну чтож

проблема явно в оси У. Подпирающие ролики ослаблял, затягивал, все пробовал, в итоге добился того что линии на взгляд не расходятся, но прорез на бумаге видно, что страдает.


жгу просто окружность, право и лево там идеально, верх и низ недорез, делаю вывод что все же чуть чуть на оси У расхождение есть, хоть и глазу не видное.


люфтов ощутимых не нашел, все что можно протянул.
ремни, както можно проверить ремень на предмет того что он барахло?

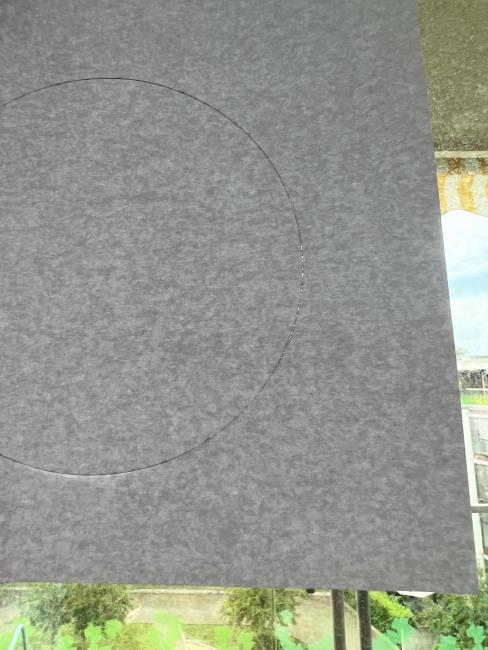

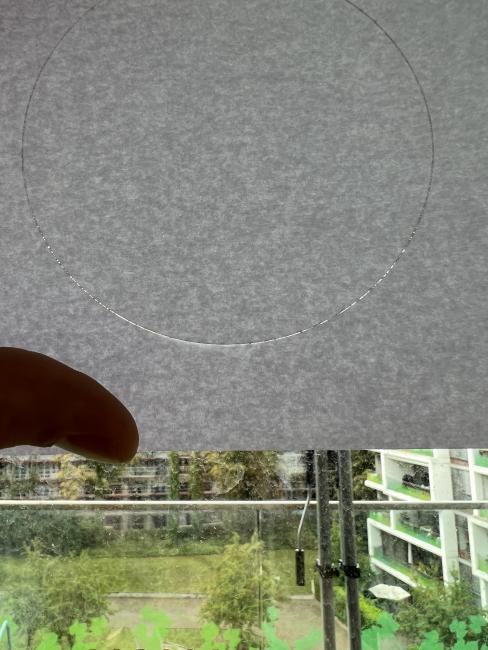

Прикрепляю фото, там где хорошо прорезано это «лево» «право»

где плохо «верх» и «низ» окружности.


но основная проблема двух видимых линий решилась тем что я «отпустил» подпирающие ролики

[routeball 1]

Итог.
Хотеть от хобийного станка идеальной точности - это я много захотел

Регулировка затяжки опорных роликов, устранило проблему но не до конца
Далее при оптифизации поиграл с последовательностью резов, (убрать люфт, сократить холостые перемещения и так далее) сделали результат еще лучше
Так же отказался от прожига в несколько заходов, резу в один, копоти больше но "двойных" прорезов зато быть не может.

В целом результатом остался доволен.
