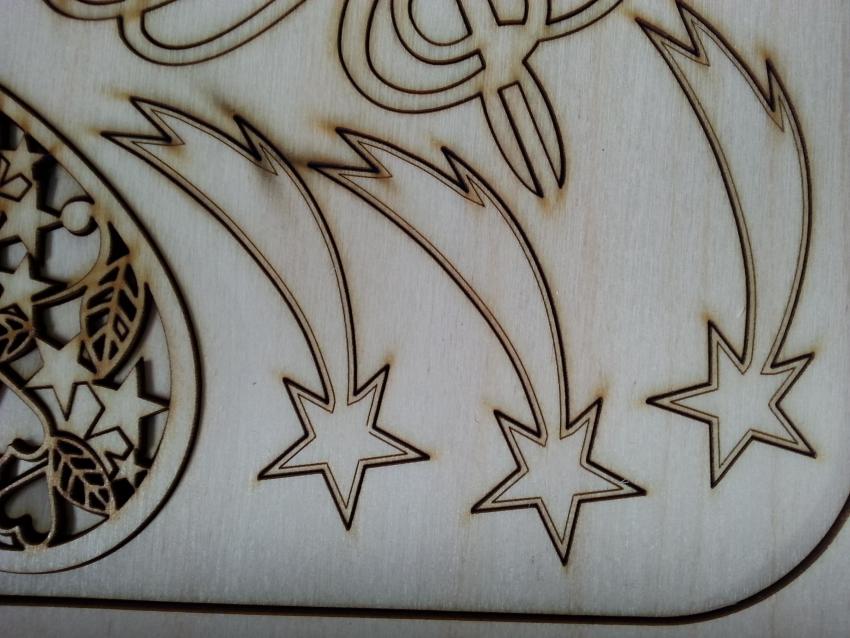

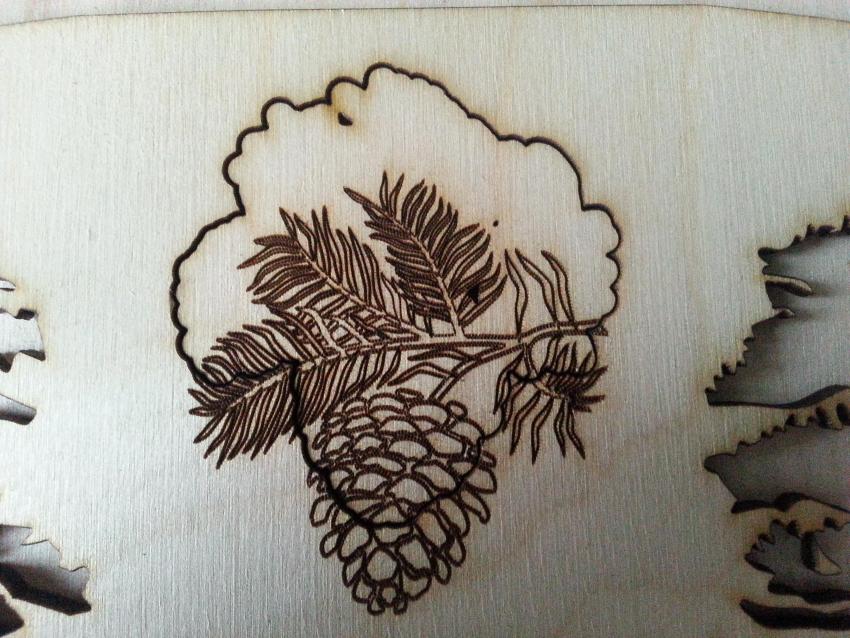

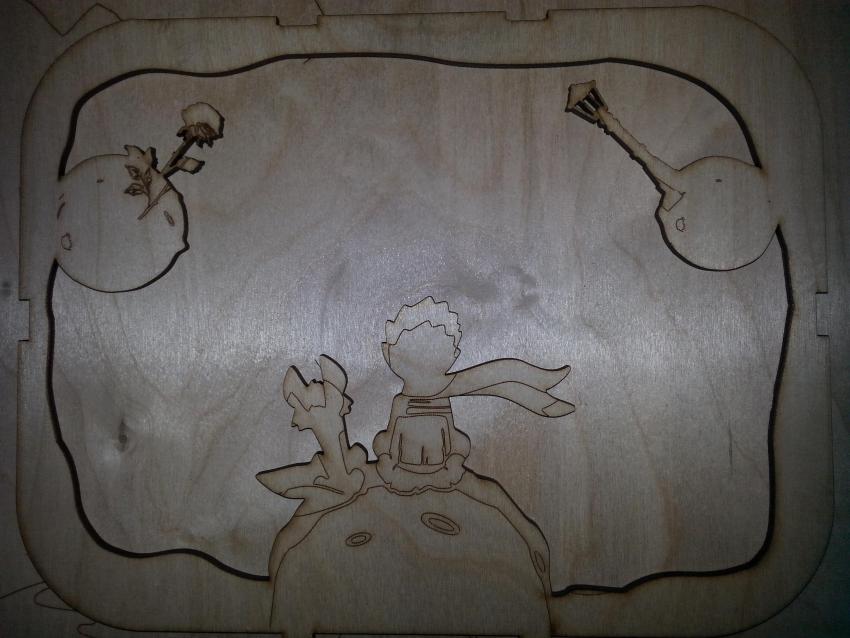

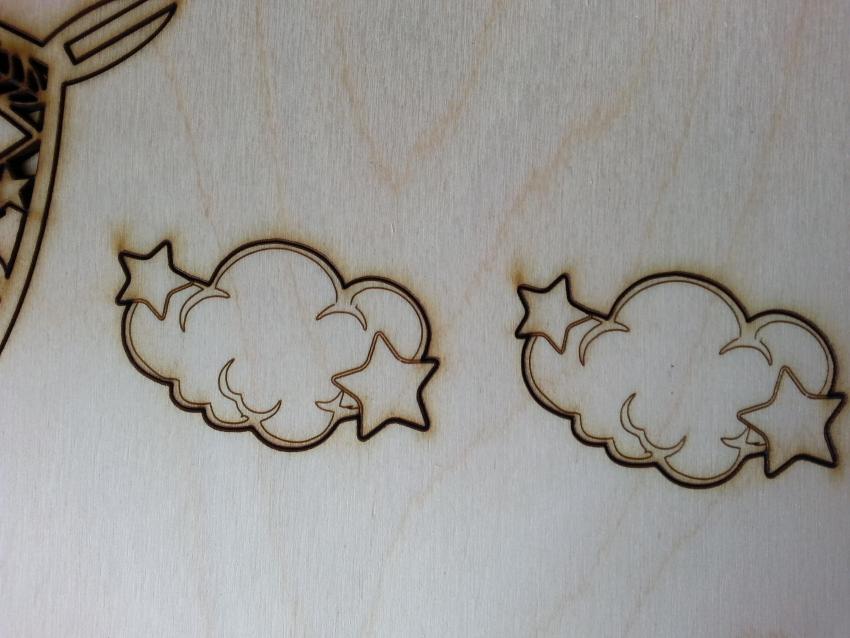

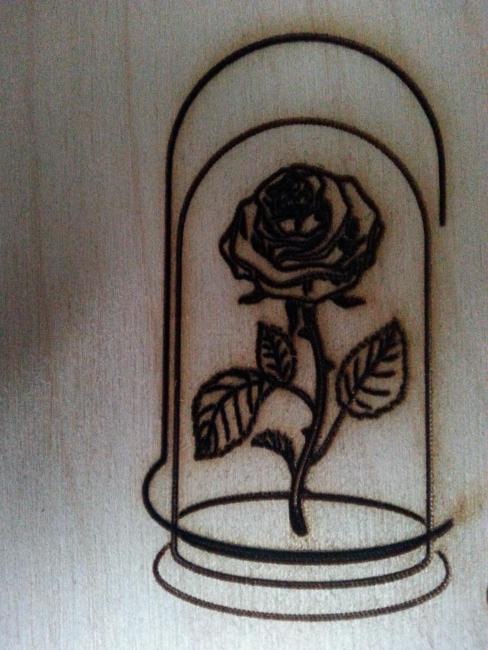

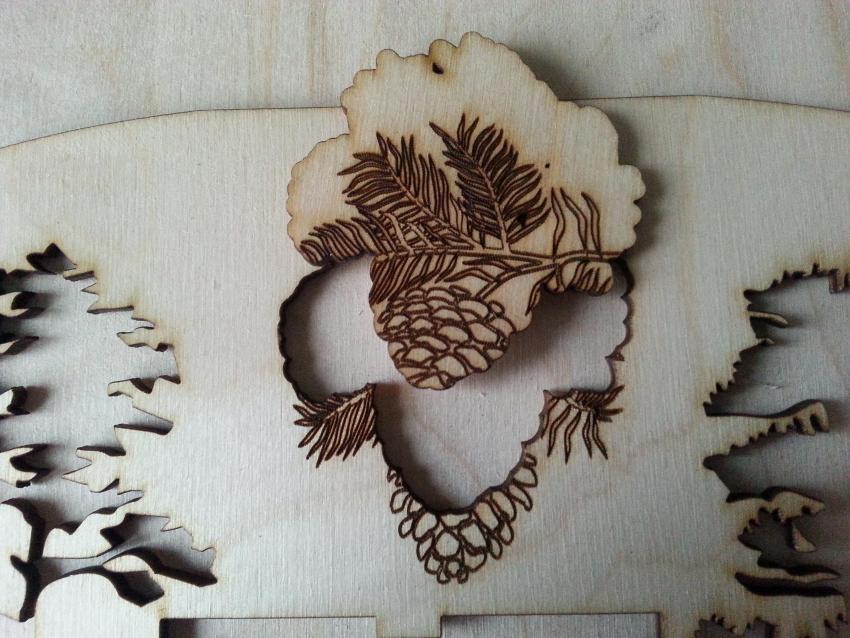

Здравствуйте, помогите пожалуйста с решением проблемы. При гравировке вырезает нормально, а если поставить недорез, то после режет не по контуру а со смещением снизу вверх. И это не всегда,а как ему вздумается. Станок наработал всего 108 часов. Чистый,всё смазано,ремни вроде натянуты.)





Изменено пользователем neo7407

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Спасибо большое, сейчас посмотрю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Добрый день.

На форуме уже множество раз упоминалось смещение.

С чего это началось (или так всегда было) ?   Версия управляющей программы какая?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Здравствуйте Павел. Версия RDWorks 8.0.28. Появилось месяц назад, сначала на мелких объектах типа значков,а большие нормально делал( всё в одном задании).
А теперь всё подряд смещает. Но если просто резку делать- всё правильно делает.Смещение получается только когда в задании есть недорез.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

5 часов назад, neo7407 сказал:

Здравствуйте Павел. Версия RDWorks 8.0.28. Появилось месяц назад, сначала на мелких объектах типа значков,а большие нормально делал( всё в одном задании).
А теперь всё подряд смещает. Но если просто резку делать- всё правильно делает.Смещение получается только когда в задании есть недорез.

А точно RDWorks 8.0.28, не RDWorks 8.01.28?

После смещения, голова возвращается точно в точку старта или нет?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Добрый день DAN, да RDWorksV8.01.28, это я описАлся ). Сегодня заметил,что голова возвращается на 4мм выше,чем стартовала.

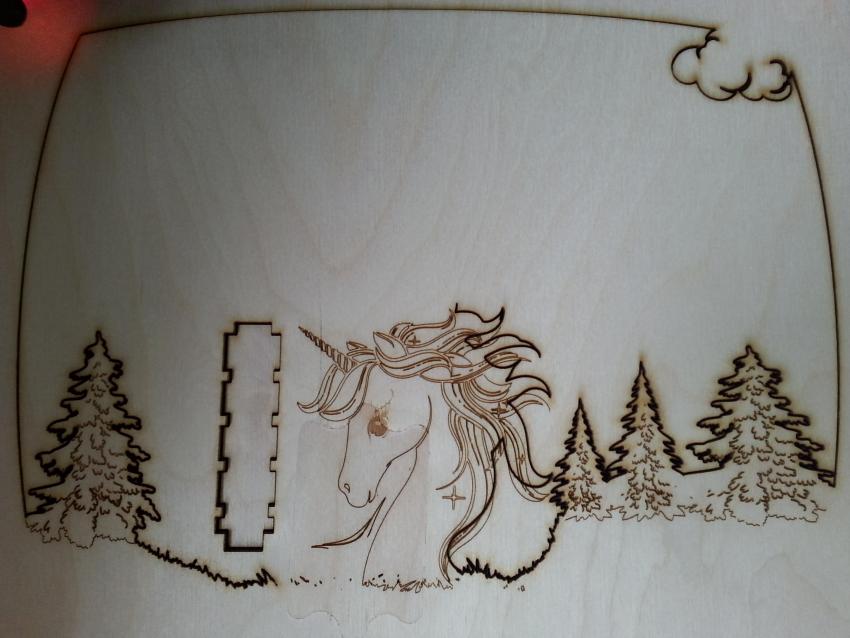

Сегодня весь день режу, там,где недореза мало- всё ровно. А как недореза побольше- так на 4 мм вверх перескакивает, когда вырезать начинает.



Изменено пользователем neo7407

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

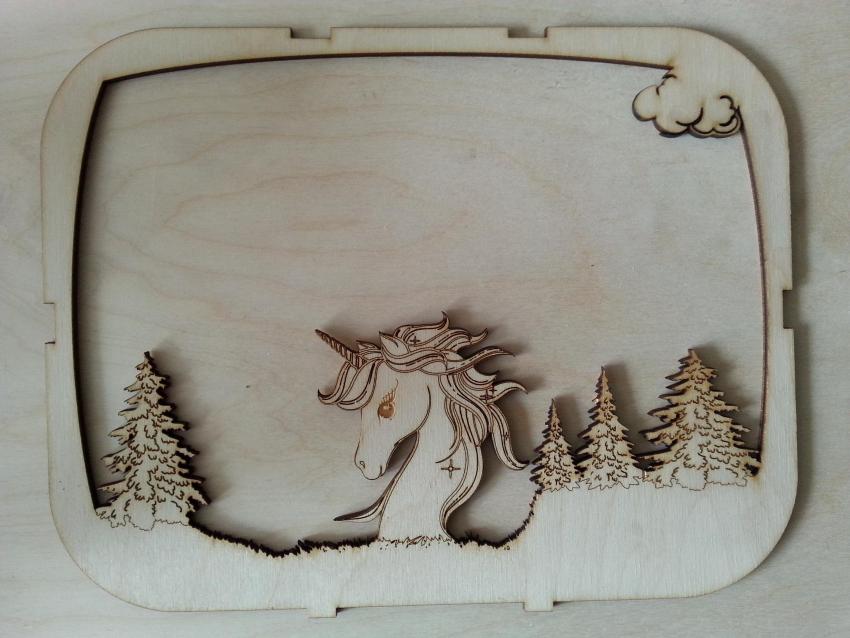

30.03.2020 в 18:08, neo7407 сказал:

если поставить недорез, то



10 минут назад, neo7407 сказал:

там,где недореза мало- всё ровно

Что означает "недорез"?

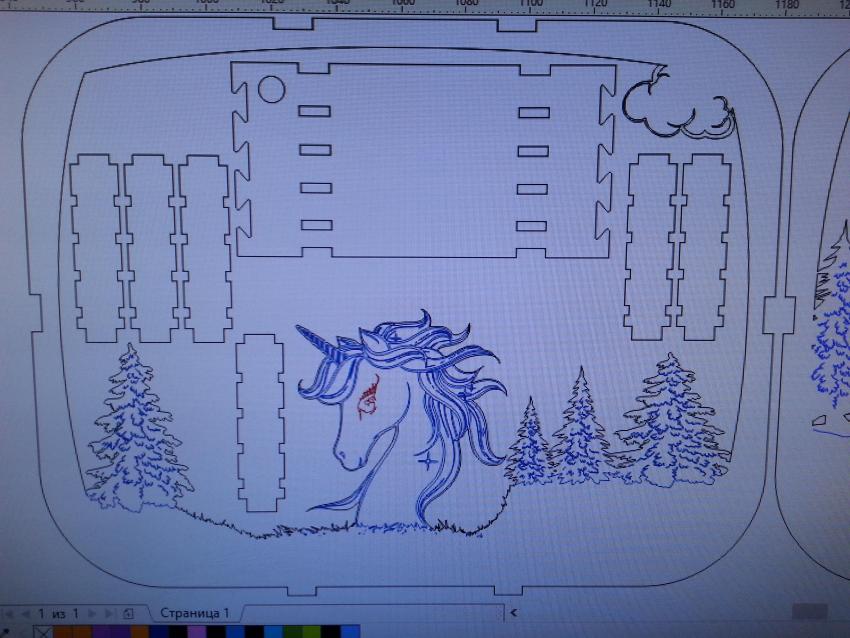

По картинке с рогатой лошадью.

Направление реза от елки (левая сторона) к лошади?

Вектор один или несколько, замкнут?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Недорез- малой мощностью,просто рисунок.

рогатую лошадь по часовой стрелке режет




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Всё здесь ясно и понятно, эти ёлочки сделаны так , что бы двигатели обязательно сбились на скорости от 20 мм/сек. Лечение- можно сгладить кривую, поиграть амперами на драйверах, сгладить ускорения, больше разрешение на драйверах, уменьшить скорость, поменять в мозгах параметр PWM, отпустить ремни и прочее, что облегчит ход двигателю

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

4 минуты назад, neo7407 сказал:

Недорез- малой мощностью,просто рисунок.

Так еще поди еще и  больЕй скоростью? То есть это у Вас не гравировка, а резка?

Тогда мы имеем банальный пропуск шагов. Проверяйте механику на перемещения, ток на драйверах и мигающий обрыв кабеля ШД.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

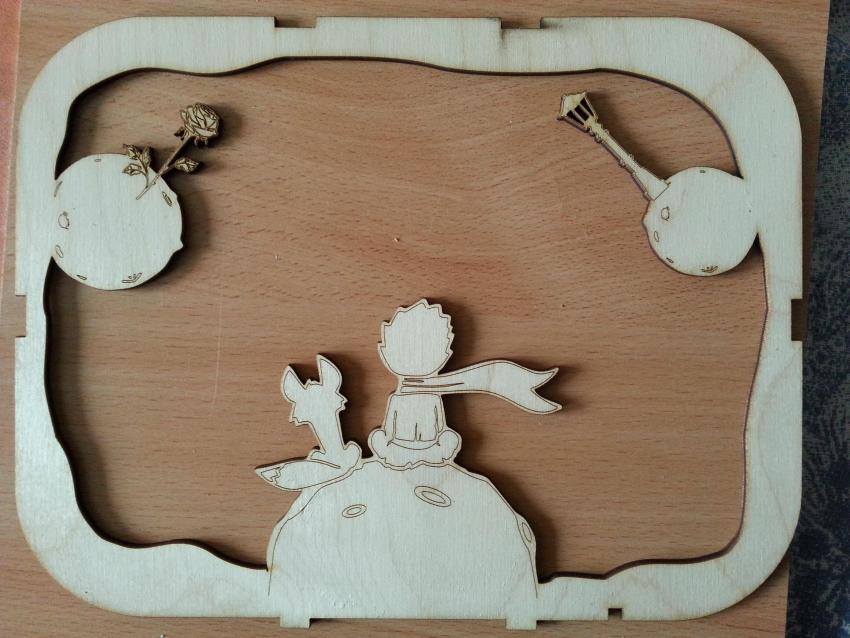

Скорость 20

Здесь недореза мало- норм.


"поиграть амперами на драйверах, сгладить ускорения, больше разрешение на драйверах, уменьшить скорость, поменять в мозгах параметр PWM, " из всего этого только про скорость понял.) (

Александр, а Вы не подскажете,как драйверы настроить.




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

8 минут назад, neo7407 сказал:

поиграть амперами на драйверах

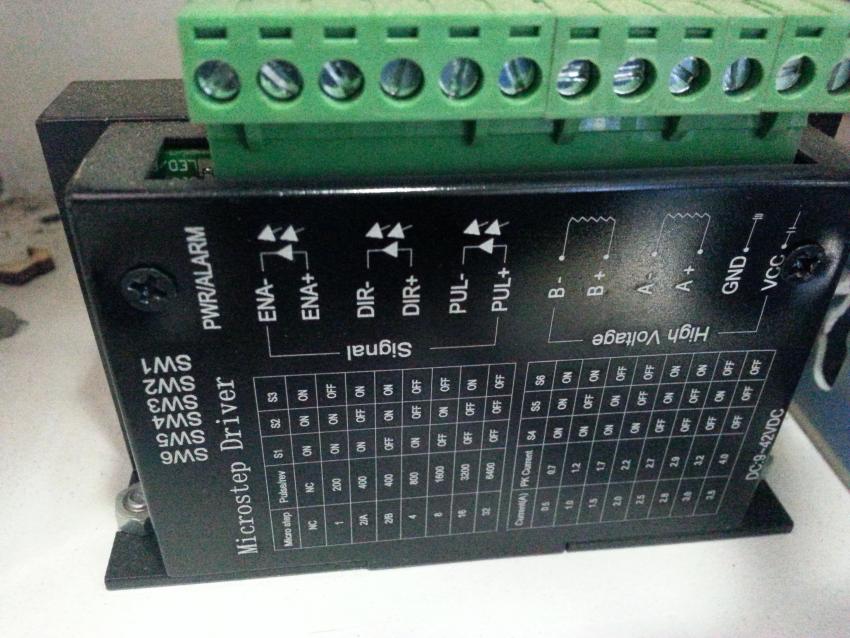

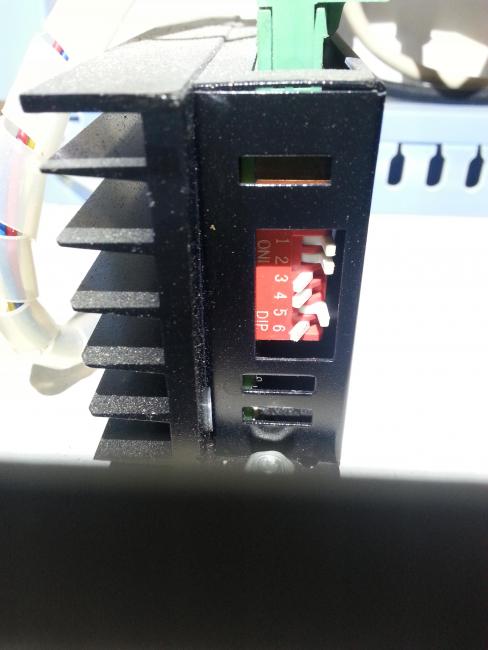

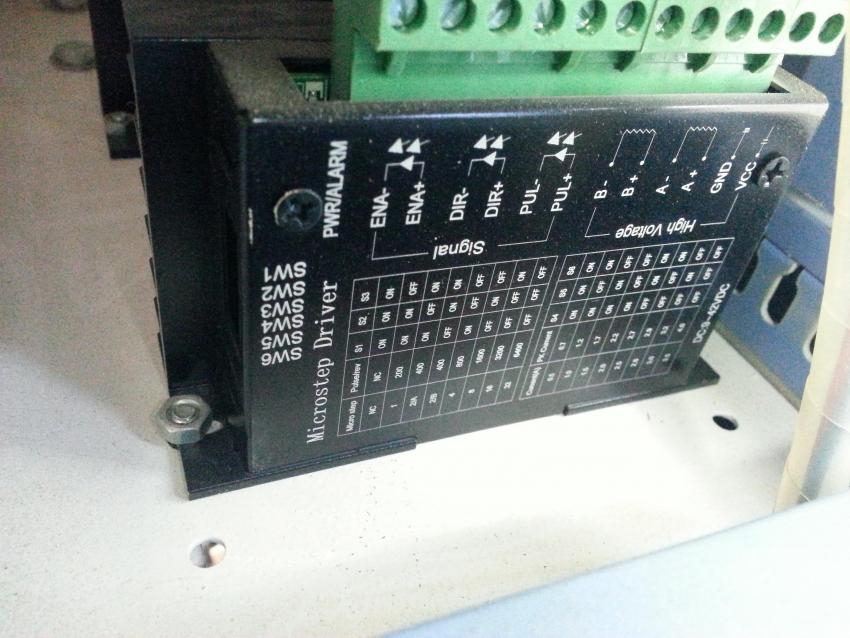

На драйвере шагового двигателя есть dip - переключатели (маленькие и сразу несколько штук). На самом драйвере обычно есть шильдик с их положениями, кто в каком за что отвечает.

Можно попробовать выставить рабочий ток (не путать с током удержания) больше.  Вообще, если знаний очень мало, особенно в электронике, то желательно вызвать специалиста, а то так и драйвер с движком сжечь можно.

Либо выставляйте маленькие скорости.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Понятно, уменьшу скорость,со специалистами у нас проблема. СПАСИБО за советы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты


 поменять в мозгах параметр PWM - срабатывание по переднему или заднему фронту импульса. Это может помочь.




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

спасибо , дружище, а то как то лень писать , в поисковике забить пропуск и сдвиг- нет сил :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

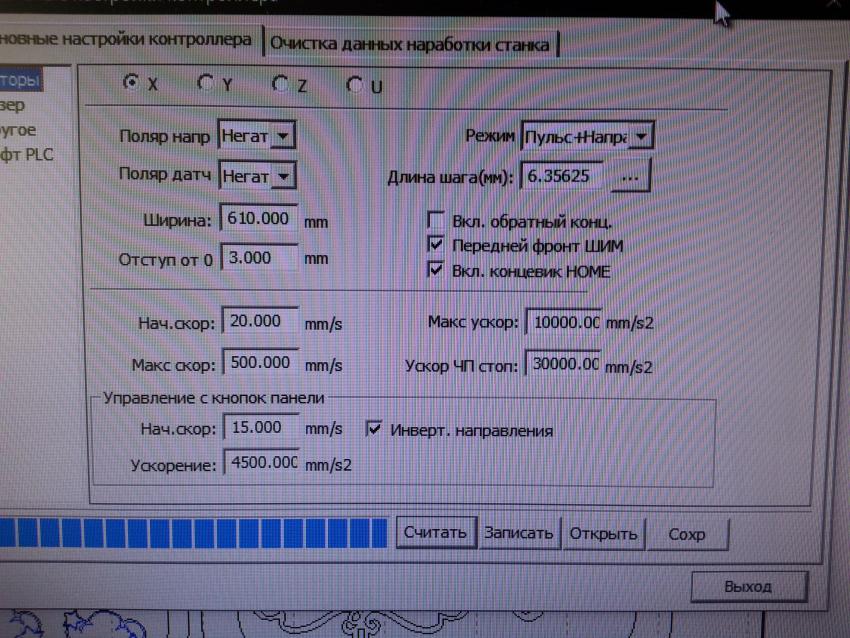

Видимо у меня PWM отмечен. Снять галку?


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

ну да по обоим осям

Изменено пользователем alexander-1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

По Х было выставлено, а по Y нет, поставил галочку. Спасибо.)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Управление ШИМ сигналом, как правило влияет при гравировке, а тут смещение слишком большое.

Я склоняюсь к банальному пропуску шага из-за параметров, которые данная механика уже не может переварить нормально.

Как уже сказано: уменьшаем, смягчаем всё, что можно .. )

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

http://mir-cnc.ru/topic/9370-вместо-кругов-и-квадратов-гравирует-эллипсы-и-п/#entry288882

Можно подтвердить или опровергнуть экспериментально.

Вернуть настройки и поставить низкую скорость, если проблема в скорости все будет прекрасно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Спасибо Всем огромное, снизил скорость недореза до 15, и поставил галку PWM  по Y, и всё получилось.)


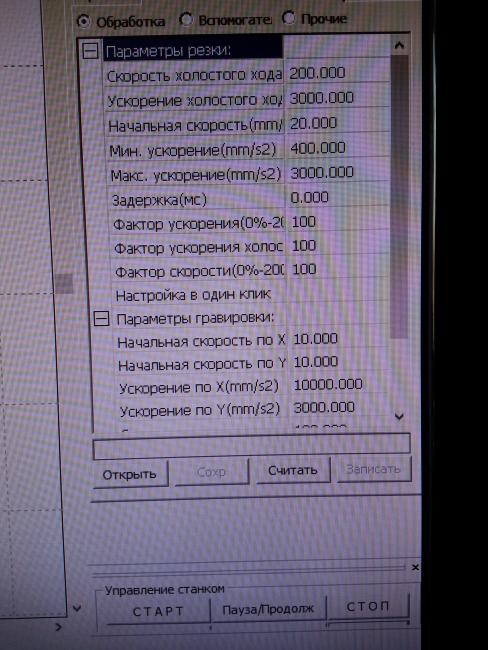

Если не трудно подскажите какие изменения здесь можно сделать


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

считать и там где круг выставить медленная резка


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

СПАСИБО БОЛЬШОЕ.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

помогло?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя
