Доброго вечера!

Пришел станок, указан в профиле, не могу добиться ровного реза.

Вот тема:

но она заглохла и решение не было найдено или озвучено.
Хотел бы вновь начать, симптомы идентичны.

Продавец исчез (и вернуться не обещал, по всей видимости).

Нашел в советах, что нужно поставить ИБП (просадки в сети есть, станок пока что в гараже), можете ли это (сомневаюсь)?

ИБП куплен, но пока что не подключен, об этом в следующем вопросе.

Изменено пользователем =MAX=

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Доброго вечера.

Проблема была решена заменой муфт валов оси Y на пластинчатые заместо спиральных (сильфонных).

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Спасибо, читал, нет ничего.

Только что, PavelK сказал:

Доброго вечера.

Проблема была решена заменой муфт валов оси Y на пластинчатые заместо спиральных.

Спасибо. Можно подробнее? Это точно поможет? Что насчет ИБП?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Пожалуйста.

6 минут назад, =MAX= сказал:

Это точно поможет?

А Вы всё сделали и выяснили, что в той теме писалось? Причин может быть много - большинство уже озвучены в той теме, попробуйте выяснить более подробно.

Можно именно ваше фото и ваш результат с ребристым резом? Может быть проблема в другом.
Возможно, что это просто из-за файла. Как его подготавливаете, в чём? Что за управляющая программа и материнская плата/контроллер?

8 минут назад, =MAX= сказал:

Что насчет ИБП?

Не факт, что из-за него. Могло бы быть, если "ребристость" была временным и не постоянным явлением и проявлялась бы хаотично в разных местах, а пока что сомневаюсь.

9 минут назад, =MAX= сказал:

Можно подробнее?

Что именно непонятно? Где они? Как ставить? Где покупать? =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Хорошо, сделаю.

4 минуты назад, PavelK сказал:

Что именно непонятно? Где они? Как ставить? Где покупать? =)

Да, про все.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Можно фото вашей механики? Покажу где стоит.

Обычно, на краях валов у шкивов осей Y.

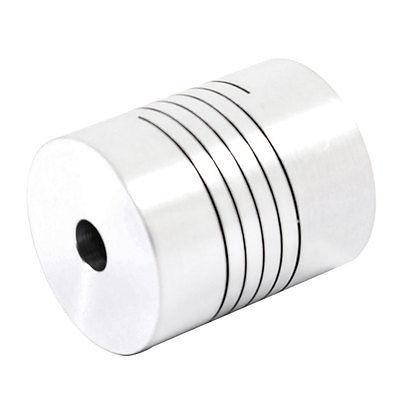

Спиральные выглядят так:

1pc-D25L30-6mm-6-35mm-8mm-10mm-12mm-Shaft-Usage-CNC-Motor-Helical-Shaft-Coupler-Beam.jpg

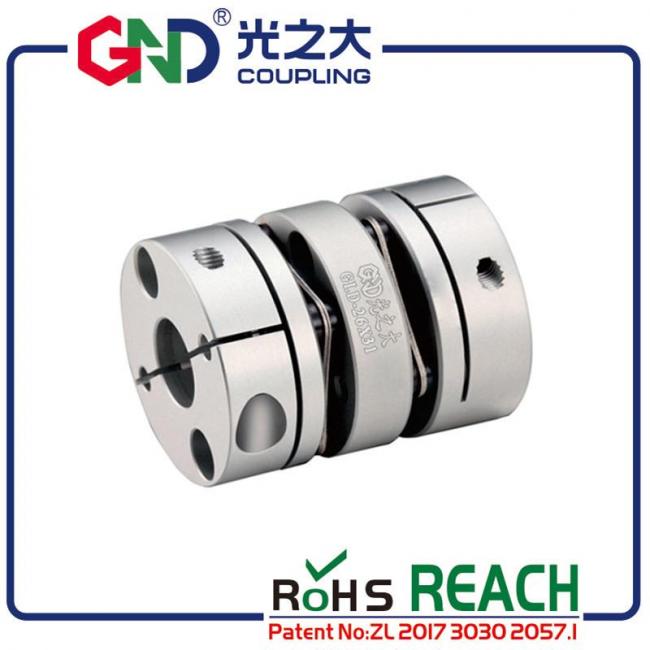

Пластинчатые муфты выглядят так:

Flexible-shaft-coupler-GND-aluminum-double-diaphragms-clamp-D26-L30-for-3D-Print-Coupling-servo-motor.jpg

Пластинчатые лучше спиральных (кроме цены).  Купить на Алиэкспрессе можно, только предварительно замерив диаметр посадочный обоих валов.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Добрый день!  Своего станка не имею. Заказываю части изделий из фанеры. Изделия плоские. Фанера толщиной от 6  до 12 мм.  Фанера 2/2. Не устраивает качество реза. Возможно ли достичь такое качество реза, чтобы не нужна была последующая шлифовка?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

38 минут назад, htavgustina сказал:

Добрый день!  Своего станка не имею. Заказываю части изделий из фанеры. Изделия плоские. Фанера толщиной от 6  до 12 мм.  Фанера 2/2. Не устраивает качество реза. Возможно ли достичь такое качество реза, чтобы не нужна была последующая шлифовка?

День добрый!

А что именно не устраивает в качестве реза?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, htavgustina сказал:

чтобы не нужна была последующая шлифовка?

Доброго дня. Выложите пожалуйста лучше фото, для понимания... Если Вы про нагар и копоть, то возможно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

В 09.01.2020 в 00:08, PavelK сказал:

Пластинчатые лучше спиральных (кроме цены).  Купить на Алиэкспрессе можно, только предварительно замерив диаметр посадочный обоих валов.

Спасибо. Муфты пришли и уже установлены. Проблемы с ребристостью решились.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В 08.02.2020 в 11:57, Dan сказал:

День добрый!

А что именно не устраивает в качестве реза?

Оно с нагаром .  часто зачищаю  после того как забрали от мастера

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

3 часа назад, htavgustina сказал:

Оно с нагаром .  часто зачищаю  после того как забрали от мастера

Скажем так: что применимо к фанере, чем выше скорость, тем меньше нагар на торце и чище рез - меньше копоти.  Если нагар сверху детали вокруг реза - малая подача воздуха в место реза. Если нагар снизу детали - грязные ламели/сотовый стол и так же слабый обдув места реза.

Для фанеры ФК начиная со скорости 18-20 мм/сек., торец уже не пачкается и достаточно чистый, но пока ещё тёмный. На скоростях выше 20 мм/с. торец уже приобретает нормальный коричневатый оттенок.

Но это всё может несколько варьироваться, т.к. шпон разный и клей так же может отличаться, незначительно составом и количеством.



Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Благодарю!  поняла
