Оптоволоконный лазер Прожигает линзы

Рекомендуемые сообщения

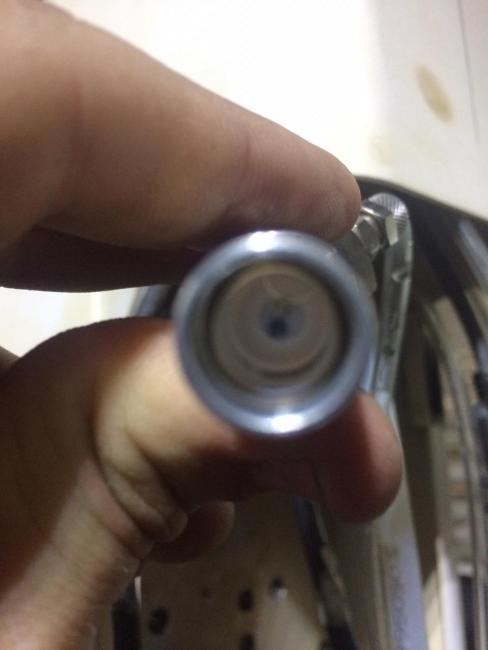

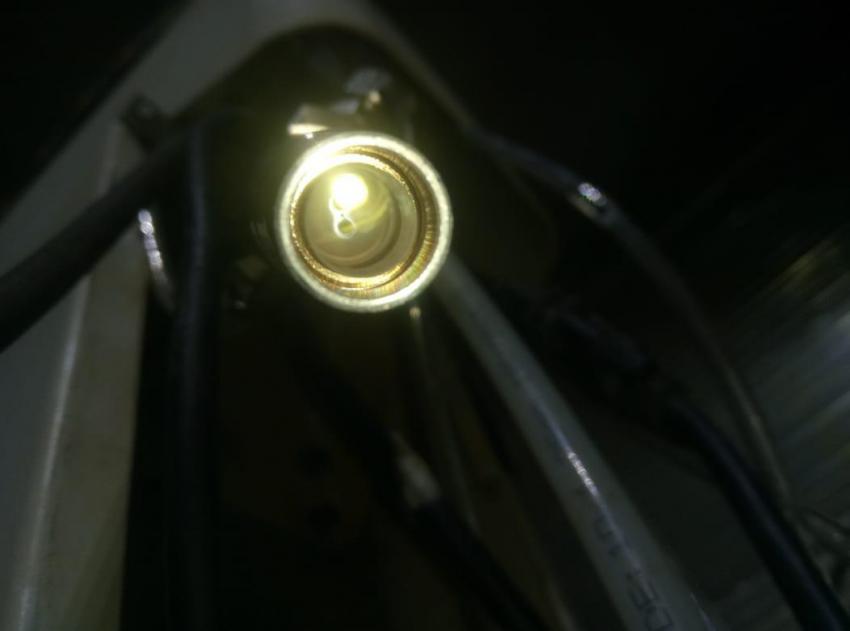

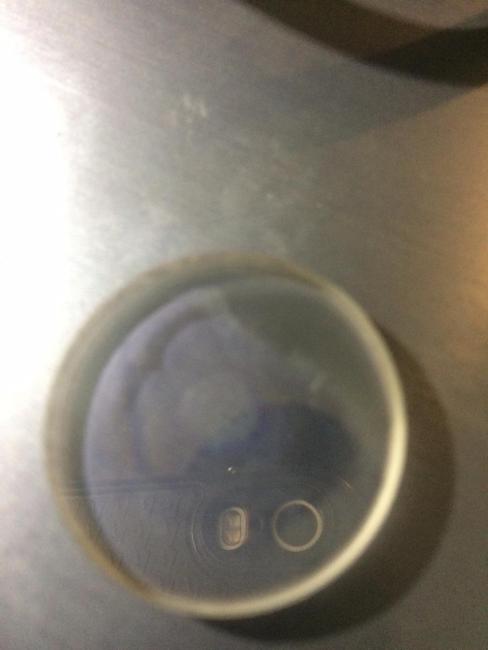

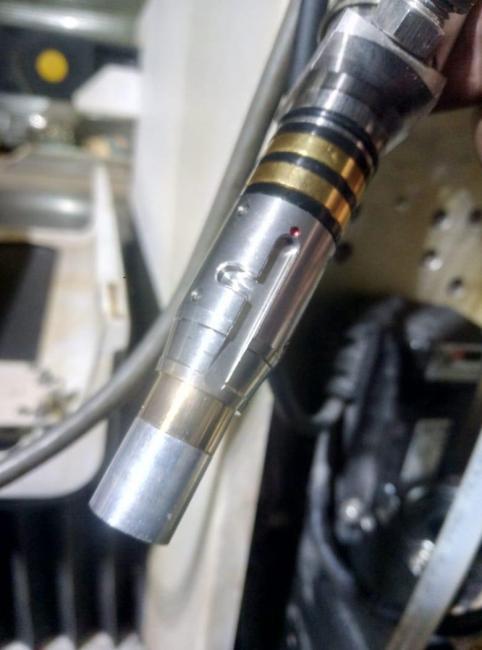

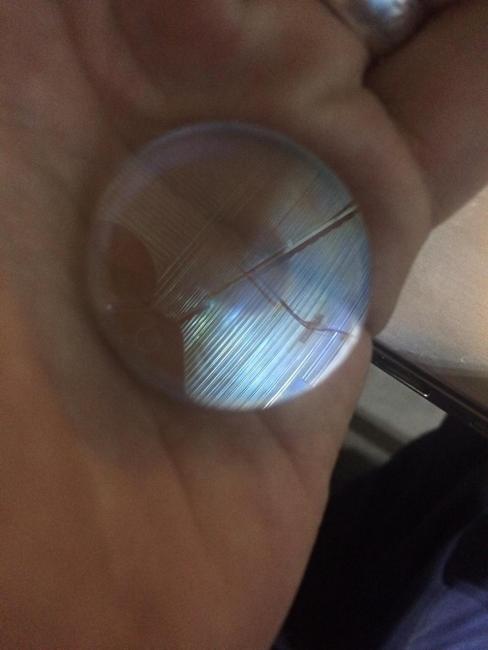

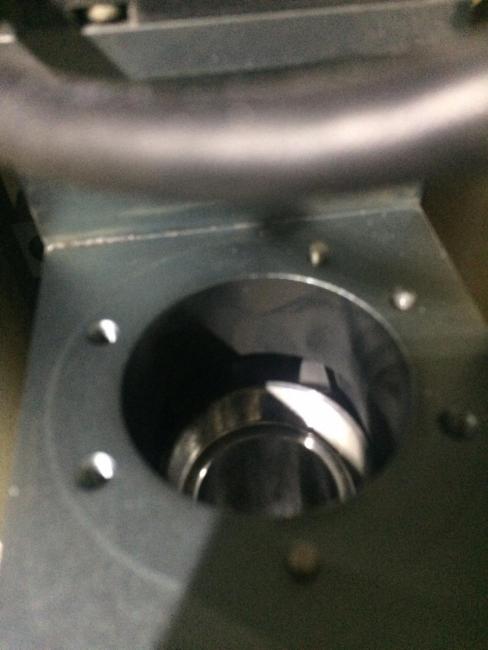

Доброго времени суток! Попробую описать все по порядку. Лазер работал как обычно. Ровный рез, минимальное количество облоя и т. д. В один прекрасный момент заметил, что лазер когда резал горизонтально или вертикально на длине, мог в процессе резки просто не прорезать буквально миллиметров 10-15 и снова резал нормально. Подумал что листы такие. (работаем с металлом, сталью, алюминием). В последствии при переходе на другие листы проявлялось тоже самое только чаще. Решил проверить состояние линз. Оказалось что на линзах появились небольшие "прогары" назовем их так. Точнее появилось сначала на самой верхней защитной. После замены и примерно пол дня работы проверил состояние линз. Теперь та же история была и на нижних. В итоге решил проверить состояние всех линз. После проверки оказалось что у меня со временем прожигает все линзы и стекла защитные. Поменял полный комплект всех линз, поработал пол часа, и все на этом. Снова прожгло линзу. Причем был нагар и в самой лазерной голове.  После полного разбора лазерной головы, добрался до источника на котором тоже есть прожог. Уважаемые форумчане, специалисты) помогите начинающему оператору, понять причину прожига. Фото прикладываю.

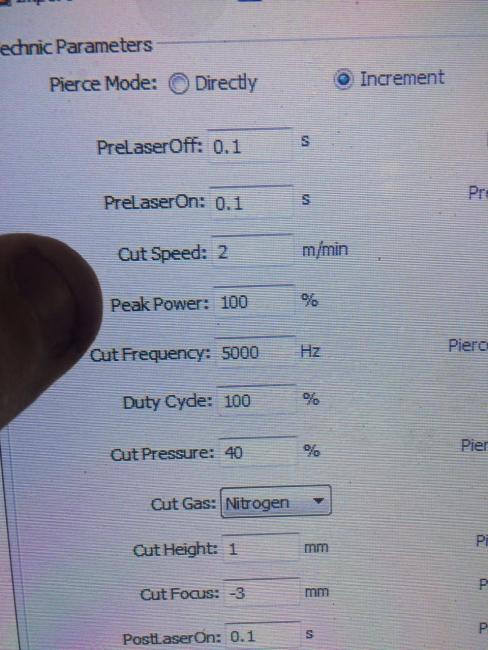

P. S. Пока писал этот вопрос подумал вот еще о чем. Когда приезжал сервис-инженер из компании производителя, он проводил настройку на некоторые толщины металла. Толщиной 2, 5, 8, 10, 12. Алюминий - 1,3 5 мм. При этом он не менял мощность лазера а поставил на 100%. Вот теперь я думал, может ли быть причиной прогара линз то, что лазер все толщины режет с постоянной мощностью которая не меняется. Ее не менял так как сам сервис-инженер сказал трогать мощность не нужно. (фото приложил) Спасибо

WhatsApp Image 2019-04-04 at 08.20.09 (1).jpeg

WhatsApp Image 2019-04-04 at 08.20.09.jpeg

WhatsApp Image 2019-04-04 at 08.20.10 (1).jpeg

WhatsApp Image 2019-04-04 at 08.20.10.jpeg

WhatsApp Image 2019-04-04 at 08.20.11 (1).jpeg

WhatsApp Image 2019-04-04 at 08.20.11.jpeg

WhatsApp Image 2019-04-04 at 08.20.12.jpeg

WhatsApp Image 2019-04-04 at 09.00.28 (1).jpeg

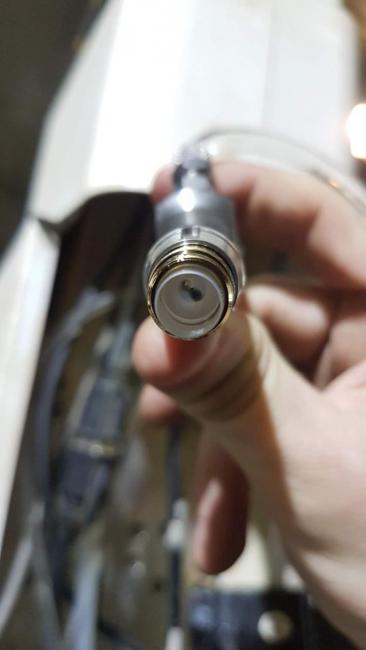

WhatsApp Image 2019-04-04 at 09.00.28.jpeg

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Может линзы не качественные, или не подходят под этот излучатель, а вообще прожигаются линзы в основном из за грязи

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

1 час назад, alexander-1 сказал:

Может линзы не качественные, или не подходят под этот излучатель, а вообще прожигаются линзы в основном из за грязи

Хорошо. Но как грязь может попадать на линзы?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

нужно смотреть . может какие щели есть, может с подачей, воздуха или чем пользуетесь

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

2 минуты назад, alexander-1 сказал:

нужно смотреть . может какие щели есть, может с подачей, воздуха или чем пользуетесь

Рез алюминия только воздухом через компрессор

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Только что, Alarik сказал:

Рез алюминия только воздухом через компрессор

возможно компрессор гонит влагу или масло, пыль

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

16 часов назад, alexander-1 сказал:

возможно компрессор гонит влагу или масло, пыль

Извините, еще такой тогда вопрос. Связались с поставщиками. Они сообщили следующее: "У вас могут линзы гореть по двум причинам. Первая - не герметичная фокусная голова. Второе при не правильной установке оптоволокна." Поставщики сказали что установку должен был производить сервис-инженер с каким то микроскопом. Не могли бы вы как нибудь растолковать об этом, если конечно вас не затруднит. И могли бы мы в ходе работы как то нарушить герметичность или оптоволокно. Или же все таки это будет гарантийный случай, просто хотелось бы понять, теперь финансовые затраты понесем мы или же поставщики. Спасибо

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Ну про герметичность я думаю понятно, а вот волокно с микроскопом не вставлял пока, думаю никто из китайцев так не делает да и не очень мне понятно как это может повлиять на прожигание линзы

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

у меня создалось впечатление первое, что луч не по центру и второе что луч слишком маленькое пятно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

4 минуты назад, ЛазерДизайн сказал:

у меня создалось впечатление первое, что луч не по центру и второе что луч слишком маленькое пятно.

кстати да, возможно калиматор не такой

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

29 минут назад, alexander-1 сказал:

кстати да, возможно калиматор не такой

Калиматор - это трубка?

34 минуты назад, ЛазерДизайн сказал:

у меня создалось впечатление первое, что луч не по центру и второе что луч слишком маленькое пятно.

Он не поцентру, точнее не прям по центру. Но там же нет никаких фокусирующих моментов, т.е. в том месте я не мог луч сдвинуть никак.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

 расширитель пучка. Лазерный луч до него очень тонкий. И чтобы он правильно и корректно фокусировался линзой, на неё он должен попадать примерно 2-5 мм. Вот коллиматор для этого и служит

Изменено пользователем alexander-1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

А еще коллиматор снижает плотность энергетического пучка, увеличивая его площадь. Как раз для того, чтобы не горела линза. Чем химически/оптически чище материал линзы и шире попадающий на нее пучок, тем большую мощность она может пропустить сквозь себя. По идее, коллиматор настраивается. Входящее волокно должно быть отъюстировано и закреплено внутри коллиматора. Может, эта юстировка и сбилась?

Изменено пользователем Andy52280

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя



В 05.04.2019 в 19:28, Andy52280 сказал:

А еще коллиматор снижает плотность энергетического пучка, увеличивая его площадь. Как раз для того, чтобы не горела линза. Чем химически/оптически чище материал линзы и шире попадающий на нее пучок, тем большую мощность она может пропустить сквозь себя. По идее, коллиматор настраивается. Входящее волокно должно быть отъюстировано и закреплено внутри коллиматора. Может, эта юстировка и сбилась?

Очень интересно:-) Возможно и сбиласбь юстировка коллиматора, только вопрос а как именно производят настройку коллиматора? Кто этим занимается? или это должен делать оператор в ходе работы как-то?

Изменено пользователем Alarik

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Коллиматор - законченное устройство, с завода должно быть настроено. А вот если его шмякнули, дернули и т.д. - могут быть неприятности. Возможно, его настройка с применением микроскопа и упоминалась.

Изменено пользователем Andy52280

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

10 минут назад, Andy52280 сказал:

Коллиматор - законченное устройство, с завода должно быть настроено. А вот если его шмякнули, дернули и т.д. - могут быть неприятности. Возможно, его настройка с применением микроскопа и упоминалась.

Спасибо большое!

Спасибо большое всем кто откликнулся, благодарен всем! Теперь мне стало чуть-чуть больше понятнее устройство станка :-) Ну и понятно что в этом случае мы никак не могли повлиять на данную проблему. Будем добиваться гарантийных обязательств от Поставщика

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

коллиматор состоит из трех линз,его без спецов ваще не х вытаскивать ,а так то по факту ( было такое) коллиматор от вибрации не направлят пучок ,,как надо,

в идеале ,на иттербитиевом лазере регулируется так-берешь лист а4 и еще одного типа в помошь,ложишь коннектор на какую нить табуретку и крутишь линзы внутри пока на расстоянии 4.5 м не появиться самый тонкий пучок ,,красного,, -тогда все в идеале ,проверяешь коннектор под микроскопом на чистоту ,втыкаешь обратно в голову -готово . так на источниках IPG делается

И ЗАМОТАЙ ХОРОШЕНЬКО СОЕДИНЕНИЕ КОЛЛИМАТОРА И ГОЛОВЫ СТРЕЙЧЕМ ЛИБО ЗАЛЕЙ ТЕРМОКЛЕЕМ

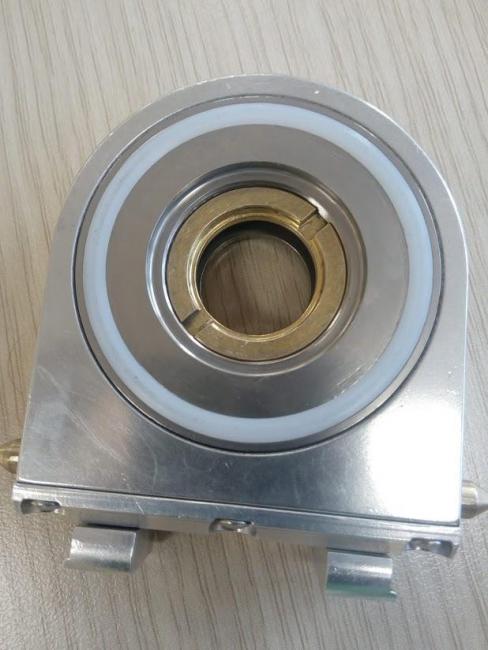

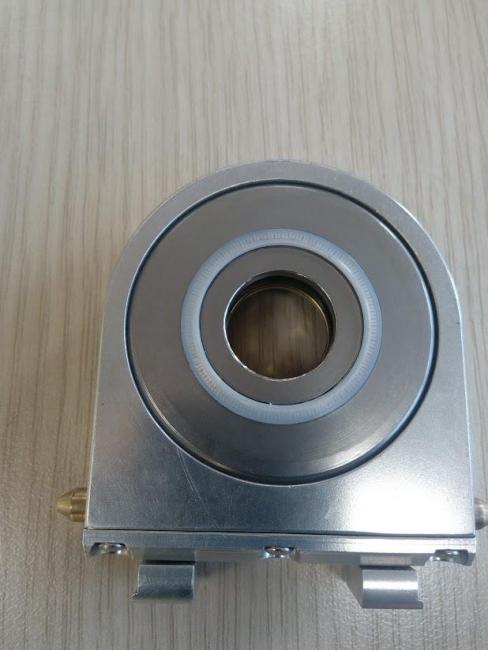

а так то линзы горят потому что ,в кассете защитного стекла нарушена герметичность и режущий газ попадает на линзу,ведь если посмотреть ,то все прогары со стороны сопла, вот видишь на фотке белое кольцо уплотнителя защитного стекла ?  так вот если пропускает то ж@па



Изменено пользователем UniCut
добавить изображение

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Доброго времени всем, хотелось бы узнать чем закончилась ипопея с прожигом стёкол и линз у пользователя Alarik, в чем была неисправность? Если есть возможность напиши тут или вайбере, вацап 89277713268. У меня таже проблема. Спасибо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
