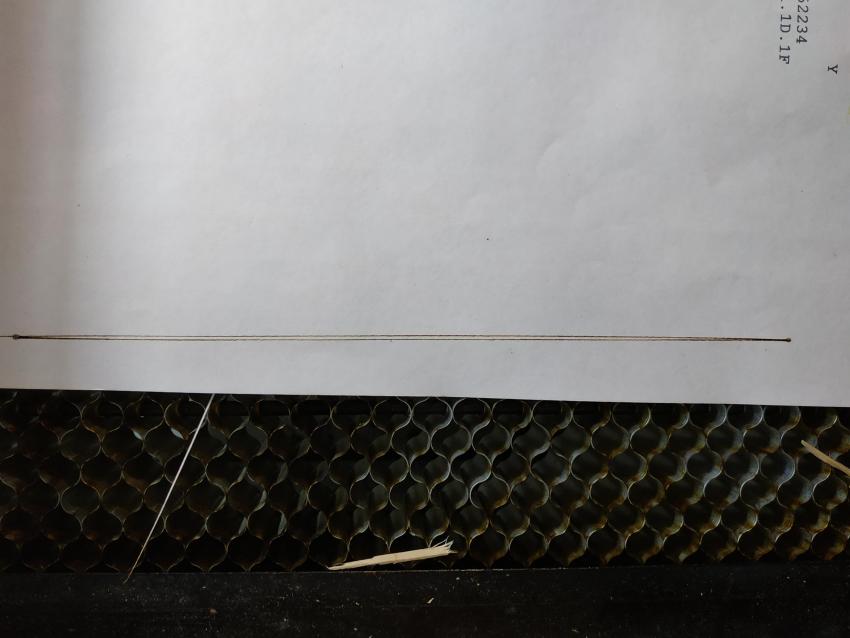

Проблема вроде как была в том, что я при юстировке направляющей случайно сместил один конец вбок. Сейчас вроде все сделал, но выявилась еще одна проблема: при движении каретки по оси Y лазер бьет в разную точку в зависимости от направления реза. На бумаге линия должна была быть одна, но их 2.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Кажется, луч края сопла касается - проверьте.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

скорее всего луч цепляется за сопло например или за края зеркалодержателя и поэтому отражаясь двоится

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Предполагаю, что направляющая гнутая, потому что прямая линия идет все-таки с изгибом

12 минут назад, alexander-1 сказал:

скорее всего луч цепляется за сопло например или за края зеркалодержателя и поэтому отражаясь двоится

Возможно, при гравировке тоже двоится, проверю. Спасибо. Позже напишу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Уточните, на фото один проход и два луча или это два разных прохода ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Если бы луч цеплялся за сопло, то мы бы видели две параллельные линии. А тут в начале и конце реза линия одна, которая расширяется к середине.

Если это два прохода, то я бы грешил на направляющие.

Ну или все намного проще. Может тупую вещь скажу, но на фанере тот же эффект? Тесты вы проводите на бумаге - может быть поток воздуха из сопла ее приподнимает, поэтому и луч смещается.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

3 часа назад, Algasenok сказал:

Если бы луч цеплялся за сопло, то мы бы видели две параллельные линии. А тут в начале и конце реза линия одна, которая расширяется к середине.

Если это два прохода, то я бы грешил на направляющие.

Я тоже грешу на направляющие

Я один раз выкрутил одну направляющую с усилием, возможно, она погнулась, но при этом я все равно не понимаю, почему линии разные при разном направлении движения

3 часа назад, Algasenok сказал:

Ну или все намного проще. Может тупую вещь скажу, но на фанере тот же эффект? Тесты вы проводите на бумаге - может быть поток воздуха из сопла ее приподнимает, поэтому и луч смещается.

На фанере так же

Изменено пользователем Ивангай

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

12 минут назад, Ивангай сказал:

но при этом я все равно не понимаю, почему линии разные при разном направлении движения

Так и не сказали это одна линия или туда сюда?

Дело скорее всего в голове, возможно люфт. Снимите ремень и проверьте на люфт.



Изменено пользователем 008shadow

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

23 минуты назад, 008shadow сказал:

Так и не сказали это одна линия или туда сюда?

Дело скорее всего в голове, возможно люфт. Снимите ремень и проверьте на люфт.



Туда-сюда, причем попадает всегда четко. Но при движении вверх в одну линию, а вниз — в другую

Изменено пользователем Ивангай

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

12 минут назад, Ивангай сказал:

Туда-сюда, причем попадает всегда четко. Но при движении вверх в одну линию, а вниз — в другую

А голова свободно ходит?

Похоже на люфт со стороны мотора и головы. При вращении мотора в разные стороны, балку поворачивает по направлению движения ремня.

Фотка у вас как есть сфоткана или повёрнуто на 90*? По теперешнему фото это ось Х



Если все же ось Y, скорее нет синхронности ремней левой и правой стороны. Возможно раскрутился шкив и мотор тягает балку одним ремнём, а с одной стороны всегда будет перекашивать то в одну то в другую сторону.

Изменено пользователем limoz

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, Ивангай сказал:

Но при движении вверх в одну линию, а вниз — в другую

Так это по какой оси?!!!!



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

В 27.11.2018 в 18:04, limoz сказал:

А голова свободно ходит?

Похоже на люфт со стороны мотора и головы. При вращении мотора в разные стороны, балку поворачивает по направлению движения ремня.

Фотка у вас как есть сфоткана или повёрнуто на 90*? По теперешнему фото это ось Х



Если все же ось Y, скорее нет синхронности ремней левой и правой стороны. Возможно раскрутился шкив и мотор тягает балку одним ремнём, а с одной стороны всегда будет перекашивать то в одну то в другую сторону.

Фото перевернуто, это ось Y. Станок новый, странно что разболталось, но мысль здравая, завтра проверю.

Хотя если просто рукой водить вперед/назад направляющую по оси Y, нажимая тест, то эффект тот же. Буду искать люфт.

Изменено пользователем Ивангай

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

11 минут назад, Ивангай сказал:

Фото перевернуто, это ось Y. Станок новый, странно что разболталось, но мысль здравая, завтра проверю.

Хотя если просто рукой водить вперед/назад направляющую по оси Y, нажимая тест, то эффект тот же. Буду искать люфт.



То что новый это не показатель, китайские станки уже с завода могут быть с люфтами, перекошенные, недотянутые болты, сорванные резьбы и тд.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Люфт. Вангую, что в районе муфт вала двигателя.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

19 часов назад, PavelK сказал:

Люфт. Вангую, что в районе муфт вала двигателя.

Да, была несостыковка. В общем, проблема была в том, что когда юстировал вал, поднял его так сильно, что каретка ходила по нему туго и направляющую X выворачивало. Поэтому было и смещение, и двойной луч. Но с юстировкой все-таки разобрался не до конца, но об этом в другой теме)
