Roman_Tret

симптомы умирания линзы

Рекомендуемые сообщения

Доброго времени! вчера, после очередного танца с натяжкой и перескоками зубцов по оси У, уменьшилась сила реза, такое ощущение что он постоянно не в фокусе, то есть обжигает поверхность, не сфокусирован на 100 процентов. Юстировка помогла но не полностью. Луч из лазера выходит почти круглый но не идеальный, к последнему зеркалу более походит на овал, думаю в чем может быть проблема, режет не четко, фанеру и вовсе стало сложно прожечь. на последних тестах перед поломкой прорубалась на 28 проц мощности и скорости 5, теперь на тех же параметрах не дорезает, и вход луча получается конусообразным, входит широким пучком, с глубиной сужается. Подскажите, это линза умерла? (на ней есть несколько пятен которые не отчистить) но эти пятна появились давно и раньше не мешали. Или это все таки сама трубка начинает умирать? после чистки зеркал на них появились микроцарапины, но все таки маловероятно что могли выдать такой результат.



у кого помирала линза, поделитесь какие симптомы проявлялись?



так как я от части перфекционист по отношению к своей работе, терпеть такую нечеткость не могу, хочется починить. 7 часов ковыряния поправили немного ситуацию, но не исправили.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Вспомнил момент, ударило стат током от трубки когда к ней случайно прикоснулся, может это означать что заземление не качественное? землю повесил на ноль.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Доброго времени! вчера, после очередного танца с натяжкой и перескоками зубцов по оси У, уменьшилась сила реза, такое ощущение что он постоянно не в фокусе, то есть обжигает поверхность, не сфокусирован на 100 процентов. Юстировка помогла но не полностью. Луч из лазера выходит почти круглый но не идеальный, к последнему зеркалу более походит на овал, думаю в чем может быть проблема, режет не четко, фанеру и вовсе стало сложно прожечь. на последних тестах перед поломкой прорубалась на 28 проц мощности и скорости 5, теперь на тех же параметрах не дорезает, и вход луча получается конусообразным, входит широким пучком, с глубиной сужается. Подскажите, это линза умерла? (на ней есть несколько пятен которые не отчистить) но эти пятна появились давно и раньше не мешали. Или это все таки сама трубка начинает умирать? после чистки зеркал на них появились микроцарапины, но все таки маловероятно что могли выдать такой результат.



у кого помирала линза, поделитесь какие симптомы проявлялись?



так как я от части перфекционист по отношению к своей работе, терпеть такую нечеткость не могу, хочется починить. 7 часов ковыряния поправили немного ситуацию, но не исправили.

Овальным луч может быть в основном из-за неправильной установки отражающих зеркал. Проверь перпендикулярность установки балки Х относительно Y

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя



Овальным луч может быть в основном из-за неправильной установки отражающих зеркал. Проверь перпендикулярность установки балки Х относительно Y

100%

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Интересно, кто нибудь из пишущих читал учебник по геометрической оптики из начальной физики для младших курсов ВУЗов?

Там физики, много лет, начиная  с товарища Ньютона, принимают как факт, что плоское зеркало не меняет ничего, а просто отражает.

Вот если зеркало не плоское,  а кривое ..... тогда - да.

Предполагаю, что не там ищите овальность.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Луч не смущает, с помощью еще часа юстировки на выходе вполне допустимо, почти круг



Но это не меняет факта снижения мощности резки.. Думаю все таки трубка. Скоректировал настройки скорость/мощность для работы вполне достаточно.

линзу как причину можно исключить, так как гравировка в норме, только немного уменьшилась скорость, а вот мощность реза заметно упала, думаю трубка садится.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Есть на форуме статья по поводу линза. Конусообразность нормально и так и должно быть, этож линза...

По поводу "овальности" если  из трубки  выходит луч круглый, то придти через зеркала овальным он не может, если зеркало не вогнуто/выпукло.   А вот под каким углом оно приходит на материал, это уже другой вопрос.  Т.е. если луч из третьего зеркала идёт под углом (луч не в центре третьего зеркала) вот и будет на поверхности немного овальности. Смотря где и как Вы смотрели овальность.  Тут все отвечающие впринципе правы.

Из трубки луч может выходить и не идеально круглый (упрощённо говоря) это не совсем хорошо, но вполне нормально для китайских трубок.

Если от трубки (самой колбы) током ударило это то же нормально, т.к. там много статики образуется.







Изменено пользователем PavelK

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Спасибо за ответы.





юстировка все таки сбита, в крайних положениях немного гуляет вверх вниз, примерно на 5 мм.

Луч из лазера бьет не четко, а выше середины первого зеркала, подскажите это допустимо?

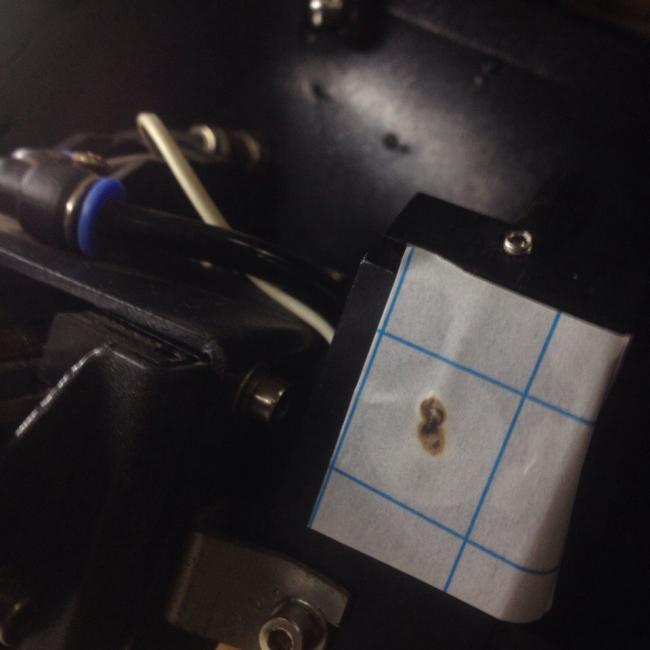

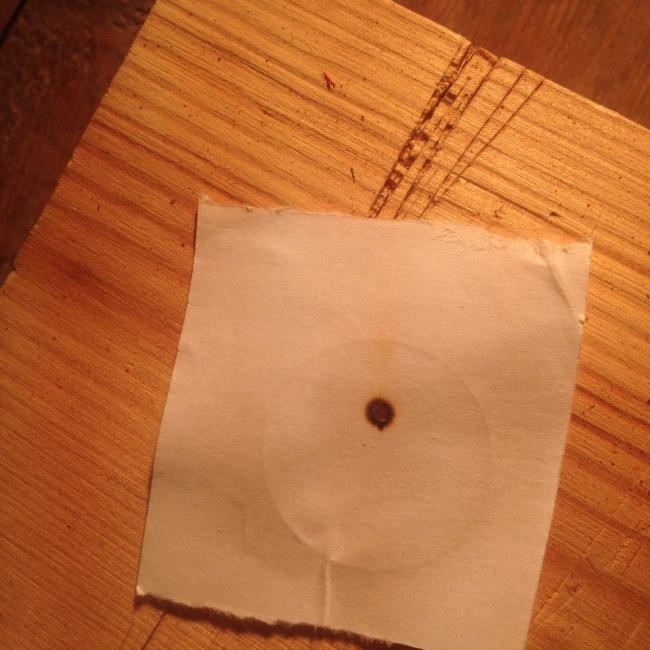

с сеткой фото последнего зеркала в разных концах по Х, белое фото луча на выходе из трубки



остальные зеркала по центрам.









Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Настраивай зеркала. Во всех точках должна быть по центру

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Впринципе можно не на всех, но желательно, что бы на третье зеркало приходило по центру - перпендикулярность луча будет проще выставить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Начинаем с начала, пишу в десятый с половиной раз. Из трубы если немного выше бьёт нормально. Теперь второе зеркало.

Загоняешь в левый верхний угол, стреляешь. Отводишь рейку с зеркалом на себя ( то есть в дальнее положение для этого зеркала) Стреляешь и смотришь что бы точка попала  в первую, которая была ближней. Если есть разница , то выставляешь первым зеркалом (крутишь винты возле трубы). Если всё получилось переходим на голову.

Голову загоняешь в верхний левый угол, стреляешь ( хорошо когда немного выше середины, так как зеркало стоит под углом, примерно на 1-2 мм). Если нравится отводишь в право и опять вторым зеркалом попадаешь в туже точку.  Отводишь рейку в низ и то же самое.

Если всё это не помогает (верх низ не получается подогнать), то возможно понадобиться подымать или опускать трубу , зеркала, возможно голову.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

хм.. подниму тему..

резала большой объем дизайнерской бумаги... Марку точно не могу сказать, допустим Comet  (с металлизированной или алмазной крошкой что-ли, хз...)

Резалось оно красиво, с фейрверком (т.е. искрило при резке немного) :)

При чистке линзы (черная) после этой работы выяснилось полное сгорание покрытия со стороны бумаги... Вот так то..:( Обдув работал исправно, почти на максимуме.

___

Сгорание покрытия на гравировке печатей практически не отразилось, но вот для резки пришлось уменьшить скорость и увеличить мощность.  Сама не понимаю, как так..:)

Изменено пользователем СивКА

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Cкорее всего эти частицы отражали луч обратно в линзу, а она от такого в шоке и горит моментально. Видимо длина волны совпала =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя
