Здравствуйте, коллеги)) я в лазерном деле новичок. Станок у меня из китая на плате М2, проглядел охлаждение лопнула лазерная труба. Поставил новую, разряд в трубке есть очень слабый, но при этом самого луча даже из трубки не выходит, думаю дело в лазерной трубе. Написал продавцу, тот ответил что дело в блоке розжига, другой товарищ говорит, что скорее всего в трубе. Как выяснить точно в чем дело не знаю, подскажите пожалуйста.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

а что зачит

2 часа назад, Игорь 64r сказал:

разряд в трубке есть очень слабый, но при этом самого луча даже из трубки не выходит

вы прямо на выходе из трубы проветяли ?

опишите подробнее ситуацию, особенно потому что...

2 часа назад, Игорь 64r сказал:

я в лазерном деле новичок



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Проверить блок розжига на воздушный пробой или поставить заведомо рабочую трубу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

проверял луч непосредственно перед первым зеркалом, прямо на выходе из трубы. При нажатии кнопки тест на панели управления, внутри трубки появляется разряд, но он проходит не через всю трубу, а видно его в самом начале и самом конце, к середине он становится очень бледным почти пропадает совсем.

как проверить блок на воздушный пробой?

как проверить блок на воздушный пробой?

как проверить блок на воздушный пробой?

как проверить блок на воздушный пробой?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

16 минут назад, Игорь 64r сказал:

внутри трубки появляется разряд, но он проходит не через всю трубу, а видно его в самом начале и самом конце, к середине он становится очень бледным почти пропадает совсем.

Это говорит либо о потере газа, либо о слишком малом токе.



17 минут назад, Игорь 64r сказал:

как проверить блок на воздушный пробой?

Ссылка на видосик с ВК - 01
Ссылка на видосик с ВК - 02

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

это видео отсылал продавцу

это видео отсылал продавцу

если не будет разряда на расстоянии дело в блоке, правильно?

если не будет разряда на расстоянии дело в блоке, правильно?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

замерял мультиметром силу тока

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

3 часа назад, Игорь 64r сказал:

замерял мультиметром силу тока

Похоже на проблему с трубой.
Проверь блок розжига.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Вот же, мое любимое



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

не понял в итоге он сказал на 25мм или 25см разводить провода?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Грубо, мм - кВ.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

2 СМ РАЗВОДИ И ТКНИ КНОПКУ ТЕСТ. ИСКРА ЕСТЬ ЗНАЧИТ РАБОТАЕТ. НЕТ НУ НА НЕТ И СУДА НЕТ...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

добрый день коллеги, спасибо всем за ваши советы, проверил блок на воздушный пробой. Вот результат. Кто что скажет?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Какая мощность установлена?

Какое напряжение приходит на  вывод IN?

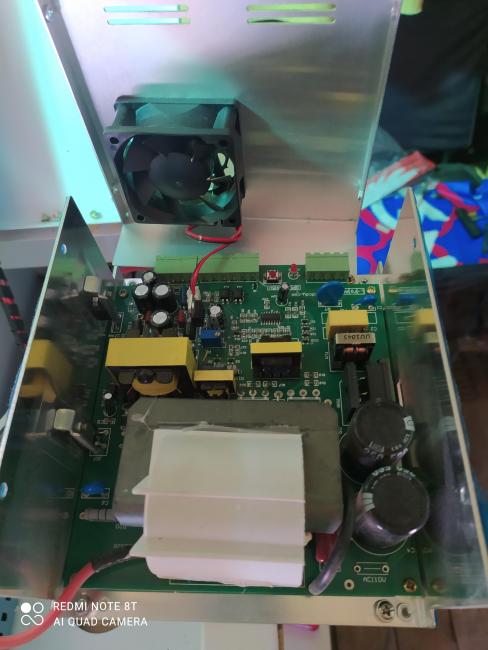

Вероятно умерла одна из катушек, сделайте фото блока без крышки.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

выставлял на панели управления на 100%


Какое напряжение приходит на  вывод IN?( как это замерить?) я новичок в этом деле не сильно соображаю

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

39 минут назад, Игорь 64r сказал:

Какое напряжение приходит на  вывод IN?( как это замерить?)

e0a6c6255e6684c5dded0cd945452fd4568af62b

Вольтметром, между G и IN.

Так же можно сделать тестовый выстрел в темноте. Если утечка есть, будет видно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

делал два замера разными мультиметроми, вот что получилось

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А зачем при измерении напряжения, Вы оба раза выбрали миллиамперы?



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Как я уже говорил, я только начал во всём этом разбираться. Как правильно замерить? Объясните, пожалуйста, для чайника, если не сложно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Всем огромное спасибо за помощь! В итоге, приехал новый блок розжига, поставил - всё работает.
