Всем доброго дня.

Уже несколько месяцев проблема в том, что луч периодически не выключается на холостом ходу, а продолжает резать.

Какой то закономерности выявить не смог - первый раз появилась проблема в феврале, потом 2 месяца все нормально, периодически появляется снова. Например сегодня один файл резал плохо, другой нормально.

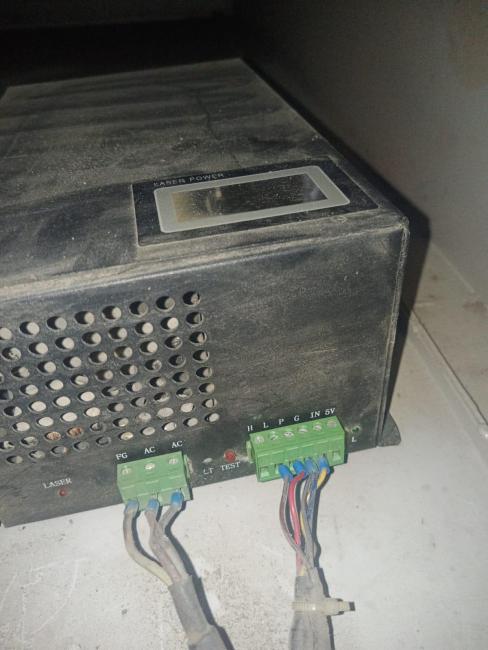

БВН разбирал, чистил. С ним была проблема несколько лет назад, но сейчас все нормально.

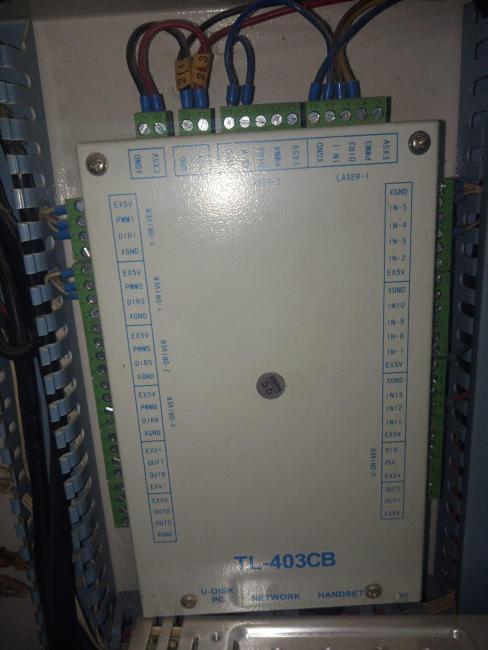

Контроллер стоит TL 403CB.

Подскажите, дело все таки в блоке или контроллере? И что можно ещё попробовать сделать?

Заранее спасибо за ответы.




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Доброго дня.

Можно попробовать перекинуть управляющий разъём на вторую трубку, дабы исключить контроллер. Только соответственно нужно не забыть настроить вторую трубку.

Но причины могут быть не только в блоке розжига или контроллере. Например заземлении, или наводках от блока питания и т.д. придётся действовать методом исключения.

Как показывает лично моя статистика в подавляющем большинстве таких приколов виновник это блок розжига.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

1 час назад, PavelK сказал:

Доброго дня.

Можно попробовать перекинуть управляющий разъём на вторую трубку, дабы исключить контроллер. Только соответственно нужно не забыть настроить вторую трубку.

Но причины могут быть не только в блоке розжига или контроллере. Например заземлении, или наводках от блока питания и т.д. придётся действовать методом исключения.

Как показывает лично моя статистика в подавляющем большинстве таких приколов виновник это блок розжига.

Большое спасибо!

А как перекинуть на вторую трубку? Просто поменять местами штекер где Laser1 и Laser2 или каждый провод отдельно переподключать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

18 часов назад, Maxbel сказал:

А как перекинуть на вторую трубку? Просто поменять местами штекер где Laser1 и Laser2

Нужно для начала понять для чего провода в laser-2 разъёме используются, по фото плохо видно.

Потом просто вынуть разъём laser 2 заместо него вставить laser 1.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Понял, спасибо. Сделаю получше фото и провода посмотрю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

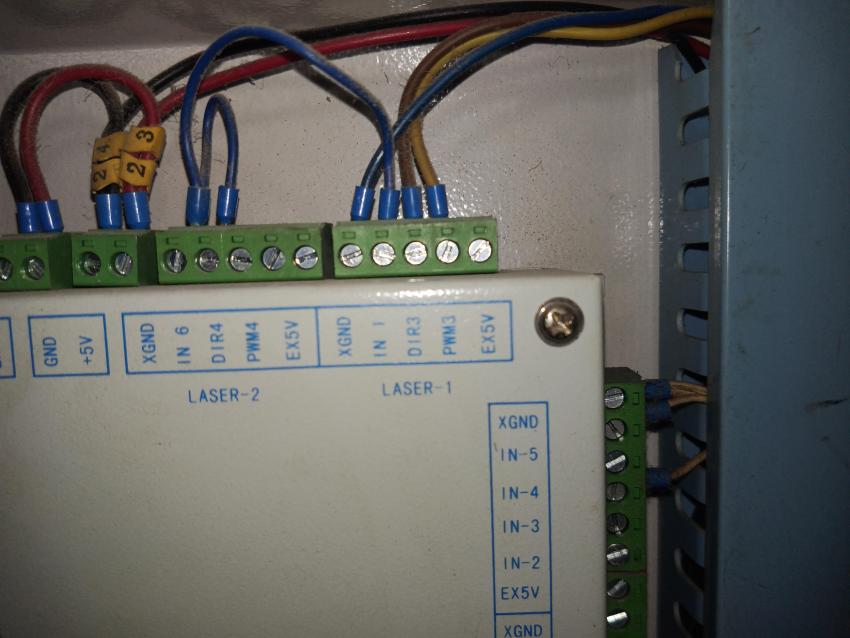

Сделал крупное фото. Как я понял на Лазер 2 ничего вроде не подключено


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Проблема решилась заменой блока, все заработало. Но появилась другая проблема.

При резке произвольно меняется сила тока. Обычно она около 15мА, а при выполнении некоторых заданий сама падает до 5-8. Повышу мощность, доходит до 20, потом снова падает до 5-8.

Снова проблема с БВН? Со старым такого не было.





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

9 часов назад, Maxbel сказал:

Снова проблема с БВН?

Падает резко или плавно?  Если после падения нажать на паузу, подождать минут 5 а потом снова запустить в норму приходит или нет?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

6 часов назад, PavelK сказал:

Падает резко или плавно?  Если после падения нажать на паузу, подождать минут 5 а потом снова запустить в норму приходит или нет?

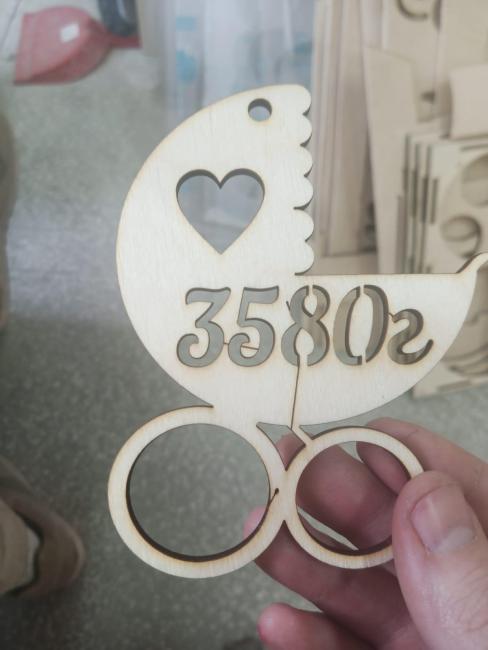

Падает резко после холостого хода. Например букву О внутри вырезал нормально, потом перемещается для резки контура и его режет уже с понижением.

Про паузу в 5 минут проверю, но при паузе около 30 сек ничего не меняется. Также заметил, что были и скачки и в большую сторону, например с 5мА мог также после холостого хода подняться до 10-12мА.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Странное поведение. Похоже на севшую трубку, но далеко не точно.
Сдаётся мне, что нужен мультиметр, его вешать на измерение напряжения управляющего дабы выяснить не контроллер ли виной.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

9 часов назад, PavelK сказал:

Странное поведение. Похоже на севшую трубку, но далеко не точно.
Сдаётся мне, что нужен мультиметр, его вешать на измерение напряжения управляющего дабы выяснить не контроллер ли виной.

Было у меня два подобных случая (рандомное самопроизвольное изменение мощности).
В первом случае проблема была в блоке розжига.
Во втором - потаённая китайская скрутка на управляющем проводе ... ) Процесс окисления то никто не отменял.

Так же попадались скрутки и на проводах питания блоков розжига, и некорректная работа кнопок вкл/выкл блоков розжига, если таковые были установлены.

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, Dan сказал:

Было у меня два подобных случая (рандомное самопроизвольное изменение мощности).
В первом случае проблема была в блоке розжига.
Во втором - потаённая китайская скрутка на управляющем проводе ... ) Процесс окисления то никто не отменял.

Так же попадались скрутки и на проводах питания блоков розжига, и некорректная работа кнопок вкл/выкл блоков розжига, если таковые были установлены.

Большое спасибо за помощь!

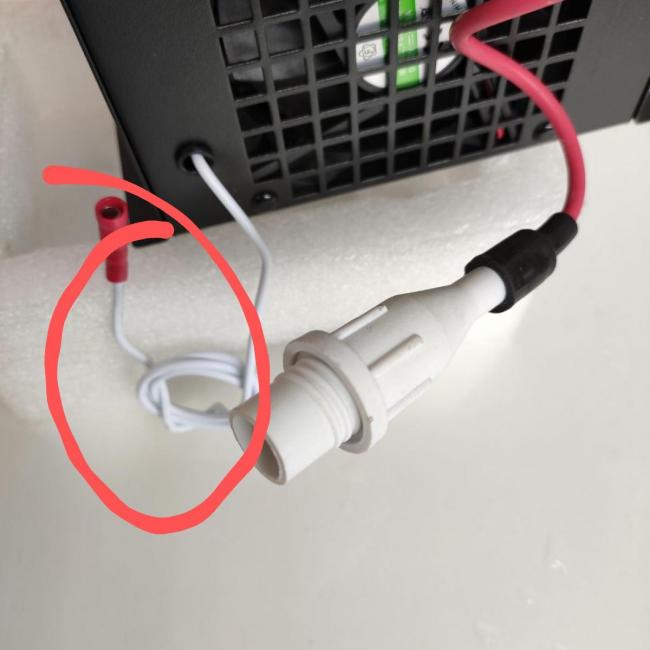

Касаемо скруток, у меня вот этот белый провод (питание как понимаю) с проводом от контроллера через скрутку соединён. Там не было штекера и я пока так сделал.

Получается, возможно в этом проблема?


Изменено пользователем Maxbel

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 минуту назад, Maxbel сказал:

у меня вот этот белый провод (питание как понимаю) с проводом от контроллера через скрутку соединён. Там не было штекера и я пока так сделал.

Получается, возможно в этом проблема?


Это минусовой провод к лазерной трубке (катоду)!
И больше никуда его прикручивать нельзя!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Извиняюсь, неправильно написал, его имел ввиду.

На старом блоке эти провода соединялись через штекер, на новом блоке его не было и сделал скрутку. В любом случае лучше сделать через клеммы?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, Maxbel сказал:

Извиняюсь, неправильно написал, его имел ввиду.

На старом блоке эти провода соединялись через штекер, на новом блоке его не было и сделал скрутку. В любом случае лучше сделать через клеммы?

Скрутка на минусовом проводе допускается, но лучше спаять.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, Dan сказал:

Скрутка на минусовом проводе допускается, но лучше спаять.

Спасибо за советы, буду смотреть, пробовать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
