nika-sc

Не правильное позиционирование

Рекомендуемые сообщения

Всем привет.

Станок RDLC-V8.01.65, как говорится никогда такого не было теперь опять, год работали нормально)))

При включении станка происходит перемещение головы в непонятное положение то в право вниз, то лево-верх и при этом он не понимает что это предел и бьется о стенки, концевики работают определяются, все протянул продул, координату постоянно по нулям.

Может у кого было такое?

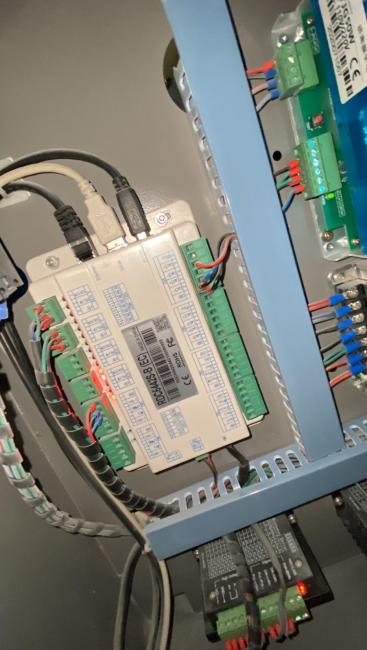

WhatsApp Image 2021-12-26 at 13.41.23.jpeg






Изменено пользователем nika-sc

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

3 часа назад, nika-sc сказал:

Станок RDLC-V8.01.65

Это версия прошивки. А контроллер RDC6442S
На фото видно, что горит ошибка драйвера.
Я бы начал с проверки питания на выходе блока питания на драйверы.

Медленное движение головы в противоположную от аппаратного нуля сторону, говорит о том, что на контроллер поступил сигнал от концевика, и он начал отвод головы до момента отключения концевика (так обычно и бывает при некоторых вариантах выхода из строя  индуктивных концевиков).

Но столь лёгкое перемещение портала рукой говорит о слишком низком токе на обмотках ШД - косвенно это может указывать о проблемах с блоком питания ШД.

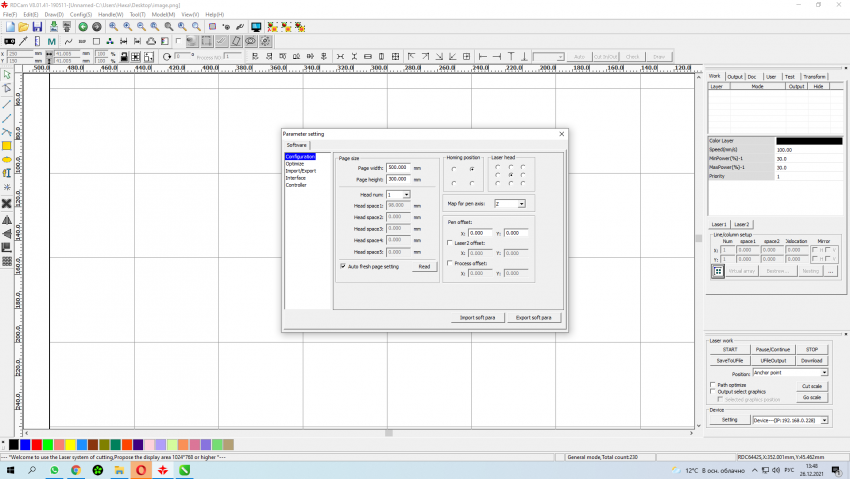

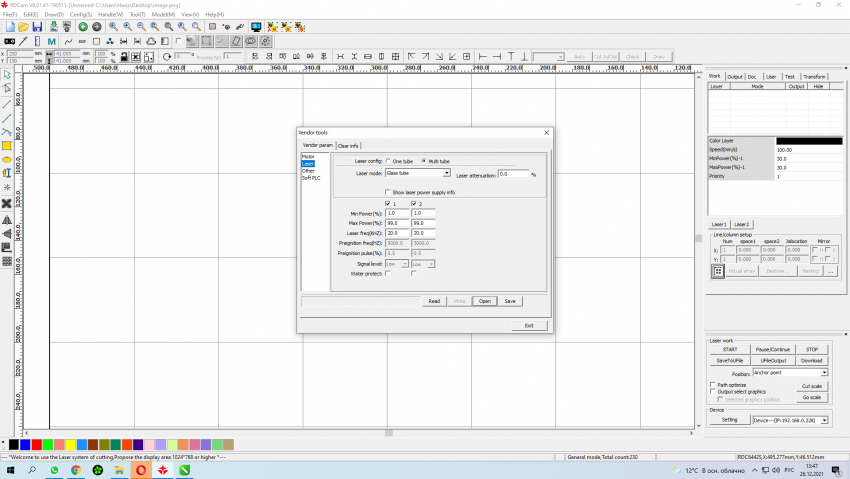

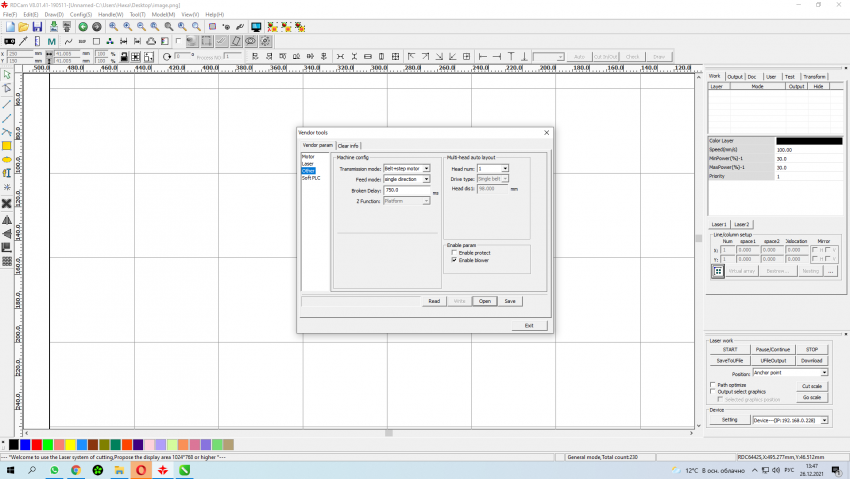

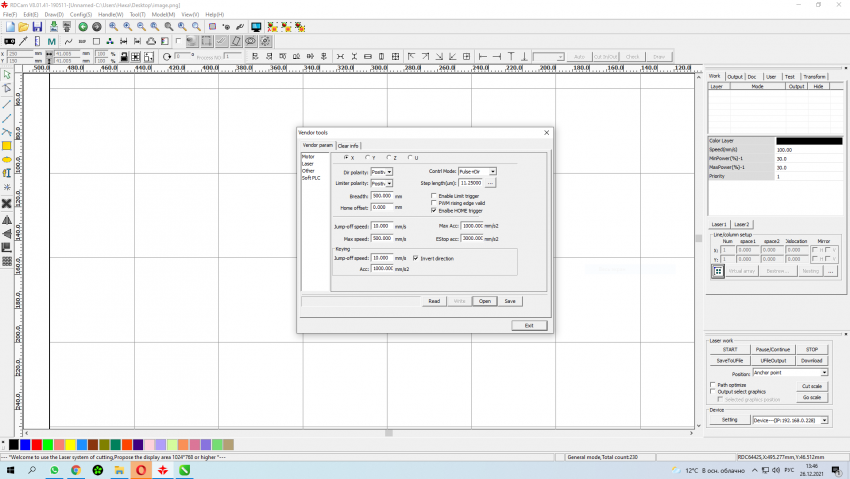

При просмотре заводских настроек, данные сначала надо считать!

И последнее: 41-я сборка кривая. Не советую её юзать.
Нормально работающие для данного контроллера: 26-я, 42-я, 48, 54-я. сейчас вышла уже 60-я сборка, но по ней пока нет наработок.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А на видео, что на двух драйверах и на контроллере ошибка. Так что вероятнее всего питание драйверов и контроллера

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

3 часа назад, vasa29 сказал:

и на контроллере ошибка

Я не заметил, что бы горел/моргал светодиод 13 ...
работа светодиодов 11, 12, 14, 15 - это нормальные режимы контроллера.
Больше склоняюсь к проблемам в БП на драйверы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте.

Спасибо за ответы.

Прошу немного уточнить, помочь.

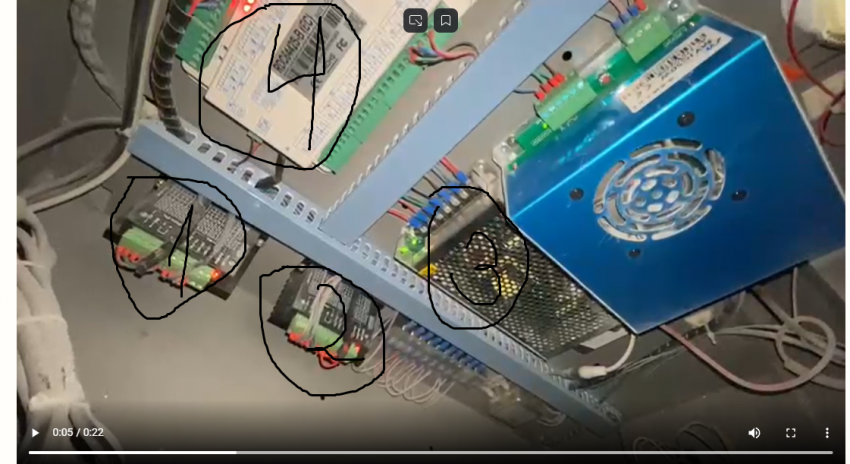

На фото цифры прошу прокомментировать верно ли.

1 и 2 это контроллеры (драйверы) двигателей, они горят красным как я понимаю это ошибка какая-то

3 это блок питания двигателей, на нем проверить напряжение на выходе в драйверы, и если слабое не 24в? то заменить!

4 это сам контроллер руида, его желательно обновить до  26-я, 42-я, 48, 54-я (где их скачать?)

концевики у меня обычные не индукционные, их тоже попробовать заменить?

Спасибо, с Наступающим Новым Годом!"

Снимок экрана 2021-12-28 101556.png

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 и 2 Да

3 Измеряйте под нагрузкой

4 Для начало устраните проблему.

3 часа назад, nika-sc сказал:

концевики у меня обычные не индукционные, их тоже попробовать заменить?

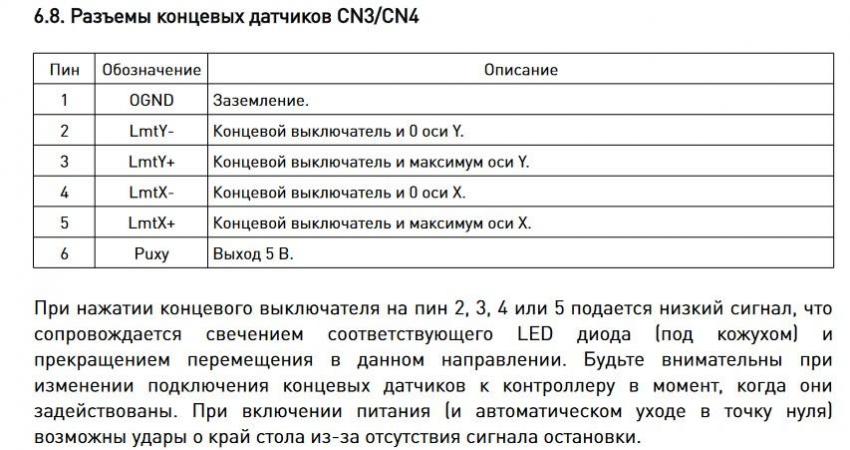

Прозвоните концевики и кабель к ним или




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Ошибка на драйверах может появляться после того, как они постучались о край...

Можно для начала посмотреть, видит ли срабатывание их сам контроллер.

С панели посмотреть состояние, потом либо вручную нажать, либо головку к ним подвести и посмотреть меняется ли статус.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

6 часов назад, PavelK сказал:

Ошибка на драйверах может появляться после того, как они постучались о край...

Можно для начала посмотреть, видит ли срабатывание их сам контроллер.

С панели посмотреть состояние, потом либо вручную нажать, либо головку к ним подвести и посмотреть меняется ли статус.

Здравствуйте.

Концевики работают и панели и лампочка загорается на контроллере.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Странно... Может быть конечно из-за механического типа концевиков они от старости лет начали "дребезжать" и контроллер воспринимает как множественное нажатие/отключение.

По поводу драйверов - они в ошибку уходят (красный светодиод загарается) сразу при включении или после того, как каретка побьётся об край?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя
