станок чрезмерно тянет головку в угол

[Roman_Tret 3]

Всем привет!



Станок после перезагрузки не знает где находится голова и тянет ее в предполагаемый ноль, упирается в угол, при этом думая что надо тянуть дальше, дальше тянет, после чего двигатель упирается, клинит каретку на протяжении 10 секунд, потом выравнивается. помогите разобраться пожалуйста.



Видео:

https://youtu.be/lIrqfHbB5U0







[Roman_Tret 3]

Спасибо! конкретного ответа не увидел в этих темах.

вроде как датчик концевой не срабатывает сразу, через 10 секунд дикого воя, видно  на видео, головка ставится на место, то есть датчик все таки работает, но с задержкой?

или станок думает что рабочее поле в 2 раза больше. что то такое

проблема из любого положения головы, куда бы я ее не поставил на выключенном станке, происходит данное событие

Изменено 31 мая, 2023 пользователем Roman_Tret

[Dan 464]

40 минут назад, Roman_Tret сказал:

Всем привет!

Станок после перезагрузки не знает где находится голова и тянет ее в предполагаемый ноль, упирается в угол, при этом думая что надо тянуть дальше, дальше тянет, после чего двигатель упирается, клинит каретку на протяжении 10 секунд, потом выравнивается. помогите разобраться пожалуйста.

Видео:

https://youtu.be/lIrqfHbB5U0

Загрузите видео на форум.

[Roman_Tret 3]

11 минут назад, Dan сказал:

Загрузите видео на форум.

как сюда именно вставить не понял, открыл доступ. https://youtu.be/lIrqfHbB5U0



Изменено 31 мая, 2023 пользователем Roman_Tret

[Dan 464]

Проверьте работоспособность датчика по оси Х ..
Либо он сместился, либо он перестал работать, либо обрыв провода.

И не стоит так долго мучить станок - можете убить и ещё что-нибудь.

9 минут назад, Roman_Tret сказал:

как сюда именно вставить не понял

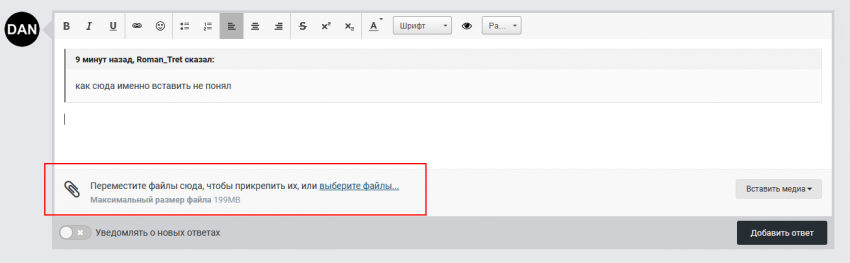

Вроде, по русски написано .. )

Изменено 31 мая, 2023 пользователем Dan

[Roman_Tret 3]

8 минут назад, Dan сказал:

Проверьте работоспособность датчика по оси Х ..
Либо он сместился, либо он перестал работать, либо обрыв провода.

И не стоит так долго мучить станок - можете убить и ещё что-нибудь.

Вроде, по русски написано .. )

вы полостью видео досмотрели? там после него еще и по У я так понимаю прокручивает, когда другой звук начинается.

датчик проверил, красненьким загорается при поднесении пластины из металла

[Dan 464]

31 минуту назад, Roman_Tret сказал:

вы полостью видео досмотрели?

Смотреть минуту на мучения станка я не в силах - хватило секунды после парковки в ноль.
А после покалеченное тело хоть как-то пыталось вернуться к жизни.



31 минуту назад, Roman_Tret сказал:

датчик проверил, красненьким загорается при поднесении пластины из металла



43 минуты назад, Dan сказал:

Либо он сместился, либо он перестал работать, либо обрыв провода.



Изменено 31 мая, 2023 пользователем Dan

[Biker 35]

3 минуты назад, Dan сказал:

Либо он сместился, либо он перестал работать, либо обрыв провода.

Либо изменились  настройки параметров концевых датчиков в контроллере.

5 минут назад, Dan сказал:

датчик проверил, красненьким загорается при поднесении пластины из металла

А когда головка  до него доезжает он красненьким загорается ?

[Dan 464]

4 минуты назад, Biker сказал:

Либо изменились  настройки параметров концевых датчиков в контроллере.

Нет.
Если  отключить датчик нуля, то поездка в дом автоматически отменяется, что логично.
Если изменить тип датчика, то поведение головы будет совершенно иным - она медленно поедет в обратную сторону от нуля.



Изменено 31 мая, 2023 пользователем Dan

[Roman_Tret 3]

загорается

23 минуты назад, Biker сказал:

Либо изменились  настройки параметров концевых датчиков в контроллере.

А когда головка  до него доезжает он красненьким загорается ?

загорается



29 минут назад, Dan сказал:

Смотреть минуту на мучения станка я не в силах - хватило секунды после парковки в ноль.
А после покалеченное тело хоть как-то пыталось вернуться к жизни.









лампочка горит на нем когда голова подъезжает, видимо работает. думается мне что проблемка тут именно в контроллере где то, он не тут плоскость выдает станку, а бОльшую, и когда станок докрутит вхолостую голова возвращается на место работы. хелп

[Dan 464]

13 минут назад, Roman_Tret сказал:

думается мне что проблемка тут именно в контроллере где то, он не тут плоскость выдает станку, а бОльшую,

Это у него аппаратный ноль. Всё остальное от него.
Проверь по монитору с контроллера или по светодиодам на контроллере.

[Roman_Tret 3]

27 минут назад, Dan сказал:

Это у него аппаратный ноль. Всё остальное от него.
Проверь по монитору с контроллера или по светодиодам на контроллере.

извиняюсь) а как это сделать?

[Dan 464]

1 минуту назад, Roman_Tret сказал:

извиняюсь) а как это сделать?

В инструкцию посмотреть.

[Roman_Tret 3]

мониточкик пустой, сначала дает инфо что перезапуск системы идет и все

Только что, Dan сказал:

В инструкцию посмотреть.

да ладно вам, в инструкции сложно, и у меня ее нет, не помню совершенно где оставил

[Roman_Tret 3]

прошу помощи, по ощущениям это должно быть обычной проблемой, но не нашел ответа

Изменено 31 мая, 2023 пользователем Roman_Tret

[PavelK 1,528]

А лампочка и на контроллере горит в момент приезда, или только на датчике  - если так, то скорее всего проблема в проводке.

Либо сбросились настройки.

[Roman_Tret 3]

спасибо за помощь! разобрался, забыл отписать. проводки концевика в контроллере немного были в натяг и отошли, пустил их чуть по другому в кабель канале, ничего не оказалось сложного.
