Косой рез

[Andrej941 0]

Приветствую всех!

Прошу сильно камнями не бросаться ибо только осваиваю мир лазеров

Собрал свой станочек, вроде все ок, но пытаюсь победить проблему.

Край скошен, но по особенному, что то по типу трапеции (1 фото ниже).
Труба у меня стоит на портале, луч прилетает точно по центру из 2 зеркала в 3 зеркало(на сопле) в любом месте стола. Затем точно по центру уже непосредственно из сопла вылетает.
Однако все мои вырезанные квадраты получаются примерно такие(2 фото ниже) с любым расстоянием фокуса от материала.
Никак не могу понять, почему так и как это исправить.
Линза 101,6 мм, труба 90w.

Что я уже только не делал и как ни изголялся.....

По идее ведь, если луч наклонен, то и резать косо стороны он должен параллельно, а стороны получаются типо зеркальными.

В оргстекло стрелял и даже после выравнивания - все равно получаются зеркально скошенные края

P.S. Края скошены по всем 4 сторонам и зеркальны противоположной стороне (ну, что-то по типу объёмной трапеции)



[Шерлок 29]

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

• Волнистый рез
• Пропуски в линии реза
• Ребристый торец/рез
• Сдвиг реза
• Скошенный рез по одной стороне

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)

[PavelK 1,529]

Доброго дня.

Лазерный луч после линзы представляет собой конус грубо говоря.
И есть лишь небольшое расстояние где он "прямой" грубо говоря. Почитайте тему про выбор линз.
Акрил судя по всему толстый, поэтому может не хватать такой линзы (более длиннофокусную ставить смысла нет из-за мощности трубки) поэтому акрил резать нужно наловчиться и в том числе подбором мощности/скорости. Так же не стоит забывать, что лазер это грубо говоря температурная обработка, а не механическая, поэтому в том числе может подплавлять место реза и, возможно, нужен более мощный воздушный компрессор для продувки зоны реза.
Так же может быть сам стол под наклоном.
Ну и если луч попадает строго в центр, это не значит, что он выходит перпендикулярно столу.



[Andrej941 0]

Спасибо за быстрый ответ.

Акрил на фото 3мм толщиной.

Такая же проблема проявляется и на фанере, о "конусе" тоже думал и игрался с фокусным расстоянием. Помогает не сильно.

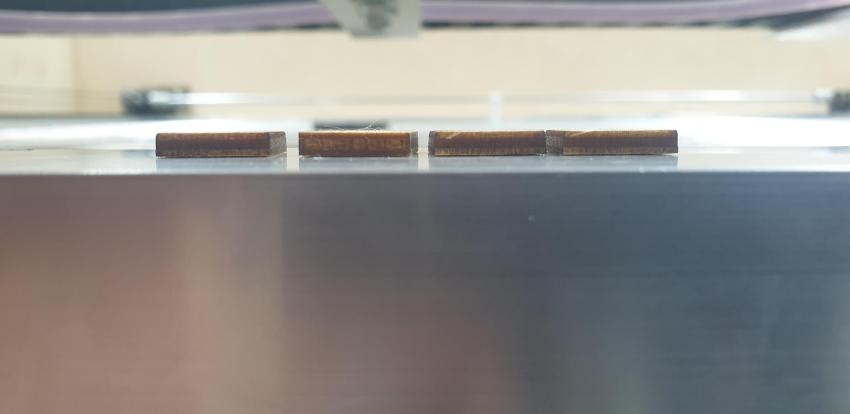

Прикладываю фото.

Более -менее получился второй по счёту квадрат, однако, если поставить на торец - то угол всё ещё присутствует.

Компрессор вроде у меня не из самых слабых: 2200 ватт, 8 бар, 100л, на сопло подаю около 1.5 - 2 атмосфер.

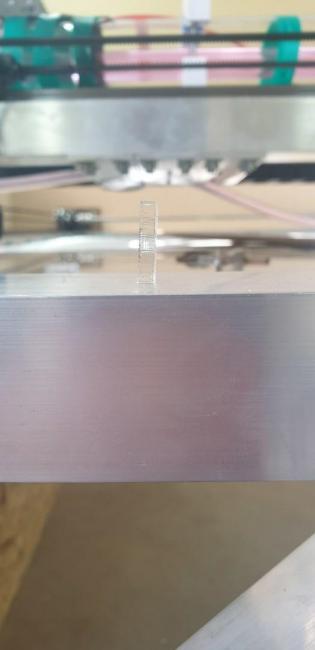

Пытался выставить луч перпендикулярно столу, стреляя в толстые обрезки акрила, выравнивал луч и в результате всё-равно скошенные стороны

[vasa29 576]

Попробуйте линзу 2" и фокус в середине материала

[PavelK 1,529]

Моду луча проверяли? Подержать луч в толстом акриле при хорошей моде должен быть идеально прямой конус.
