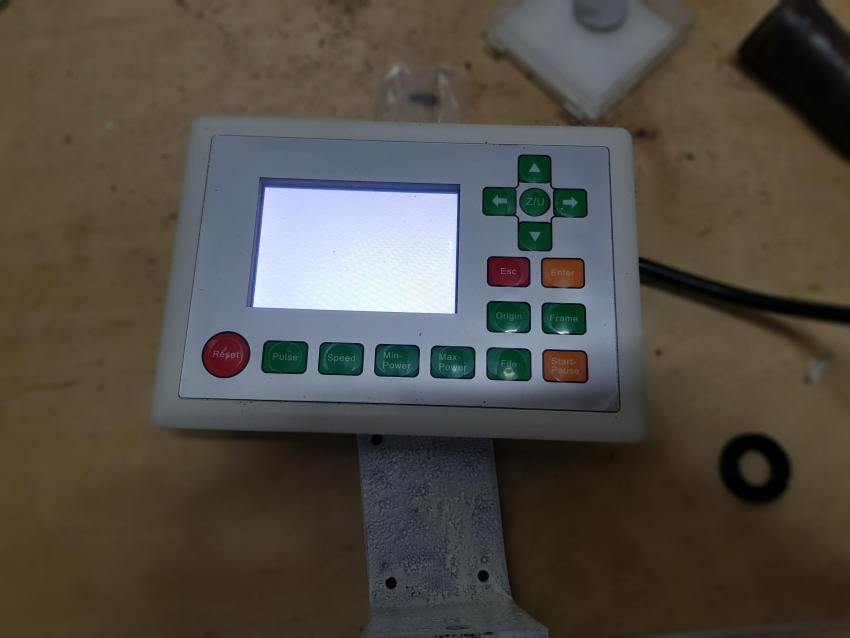

После очередного включения на панели белый экран. Кнопки работают. Разобрал, выдернул-вставил шлейф. На этом мои полномочия все. Есть варианты починки?



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Доброго дня. Починка маловероятна, т.к. судя по всему не идёт загрузка системы у панели либо помер контроллер дисплей. Можно попробывать дисплейный модуль перекинуть, но врятли он есть отдельно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Обидно. Даже настроить станок до конца не успел.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Если с кнопок перемещается то не так печально. Если панель помрёт полностью, то не будет нормально в 0 приходить, а вот это печально. Ну и панель таки можно отдельно купить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Подключите к компу, и настройте из RD. 90% настроек можно легко выполнить из RD.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

20 часов назад, Dan сказал:

Подключите к компу, и настройте из RD. 90% настроек можно легко выполнить из RD.



Да я так и делаю. Просто обидно. Даже поработать не успел. Есть идеи, почему мог сгореть ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, Incelad сказал:

Есть идеи, почему мог сгореть ?

Наиболее частые причины - статика и наводки по питанию. В основном от блока розжига и силового провода к трубке.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

38 минут назад, PavelK сказал:

Наиболее частые причины - статика и наводки по питанию. В основном от блока розжига и силового провода к трубке.

А как обезопасить? Заземление есть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

2 часа назад, Incelad сказал:

А как обезопасить?

Самое просто - отнести подальше. Не скупиться на качественный блок розжига и блоки питания, использовать экранированые кабеля.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

1 час назад, PavelK сказал:

Самое просто - отнести подальше. Не скупиться на качественный блок розжига и блоки питания, использовать экранированые кабеля.

Да вроде и так не экономил. Разнести в смысле расстояния? чем дальше тем лучше? Тогда в этом и была моя ошибка. Пока настраивал слишком близко положил. Я так понимаю, что рядом с кабелями на трубку лучше вообще ничего не класть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

3 часа назад, Incelad сказал:

что рядом с кабелями на трубку лучше вообще ничего не класть.

До кучи сам кабель силовой в силиконовую трубку со стенкой как минимум в 3 мм.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Гость
Ответить в этой теме...

×   Вставлено с форматированием.   Вставить как обычный текст

  Разрешено использовать не более 75 эмодзи.

×   Ваша ссылка была автоматически встроена.   Отображать как обычную ссылку

×   Ваш предыдущий контент был восстановлен.   Очистить редактор

×   Вы не можете вставлять изображения напрямую. Загружайте или вставляйте изображения по ссылке.


  • Последние посетители   0 пользователей онлайн

    Ни одного зарегистрированного пользователя не просматривает данную страницу

  • Похожий контент

    • От Alterpalm
      RuiDa RDLC320-A, делюсь опытом ремонта + помогите файлом прошивки от панели управления

      Попала ко мне на ремонт система управления ЧПУ CO2 лазером RuiDa RDLC320-A с жалобой, что дисплей ничего не показывает и материнку комп не видит. Забавно, что владелец станка – бывший директор, и сам я за именно этим станком три года проработал. Зная условия, в которых эксплуатируется станок, однозначно предположил, что виной всему статика. В общем-то и сам успел убить две трубки, все линейные подшипники, упороть и заколхозить кнопку и устроить с десяток пожаров =) Как бы хорошо ни были защищены эти контроллеры от таких напастей, время и ураганная эксплуатация без оглядки на какую-либо защиту/заземление и т.п. своё дело сделали. Тем более тут связь только по USB через никакой шнурок без экрана.

      Подал питание:


      Ну да, ничего не происходит. Вскрываю:


      Даа, тут много всего прикольного и интересного, особенно сточенная маркировка на одной из микрух)


      В общем-то под подозрение сразу попала Альтера, но вдруг нет, надо ж всё проверить. Две недели проверял… Всё перекопал, перепроверил, и таки да, сдохла Альтера и только она.
      Причем сдохла как-то частично, как будто в ПЛИСине выгорело несколько функциональных блоков. Нащупал у неё jtag (который никуда на плате не выведен, хотя штырьков разных навалом), кое-как припаялся к ножкам – отвечает, зараза, Quartus её видит.


      Значит, сдуваю её и замеряю сопротивление всех ножек на GND, для начала (или середины уже). Занятие не для нервных, однозначно =) Ну и назамерял кое-чего.
      У таких замороченных микрух выводы питания и GND есть со всех сторон по несколько штук. Логично предположить, что все земляные ножки должны между собой звониться накоротко. А у этой подлянки несколько земляных ножек имели по паре килоОм по отношению к остальным. Я-то хз, нормально это для ПЛИСин, или нет, первый раз дело имею. Как нельзя кстати у меня завалялся аналогичный чип, только Cyclone III. Думал его впихнуть, но вторая и третья серия циклонов по распину не совпадают, от слова «совсем». Ну хоть как пример взял и промерил всё то же самое и на нём:


      И да, у заведомо рабочего чипа все ножки GND звонятся накоротко. Чип на кладбище. Заказал новый, припаял, плата ожила, отзывается на подключение к компу, все файлы и настройки остались, плата без проблем дала обновить себе прошивку через RDworks. С этим разобрался, супер.
      Такие дела)

      Но это только полремонта. Панель управления как не показывала ничего, так и не показывает. Я-то думал, что дисплей и управление кнопками рулится с материнки, но нет. Панель управления – самостоятельное устройство со своим контроллером и прошивкой на нем, обмен с материнкой идёт по UART. Если на заведомо рабочую панель подать питание 5В, картинка должна появиться и без соединения с материнкой. По идее…



      Контроллер тут NXP P89V51RD2. С ним тоже можно общаться, еще и проще, чем с Альтерой, нужен только USB-UART переходничок:


      Тот, что есть у меня, имеет по минимуму выводов, всяких там DTR, RTS, и что там еще в COM портах обычно имеется, не выведено. Конвертер тут CP2102, он умеет во всякие доп. штучки, поэтому я аккуратно вывел наружу еще ножку DTR – она понадобится при общении, но в данном случае с этой панелью можно и без DTR обойтись. Втыкаться можно прямо в шнур от панели до материнки. Втыкаться надо, как того требует интерфейс, крест-накрест, т.е. RX от конвертера идет в TX на шнуре от панели, а у второго провода особо-то выбора и не остается)) Выбор конвертера, полагаю, не критичен, можно взять и FTDI и СH341A, и любой другой.


      1 – RX
      2 – TX
      6 – GND
      9 – 5V
      Скорость порта 19200:


      Дальше нужна прога Flash Magic версии 11.20. В более новых вроде как нет поддержки целевого чипа:
      https://flashmagictool.com/download.html


      Установил, всё соединил, подключил, открываю программу, иду в Advanced Options – Hardware Config, снимаю все галки, жму ОК:

      Выбираю нужный чип, выставляю порт и скорость:


      Дальше пробую считать айдишник чипа. И здесь интересно:


      Просят ввести чип в режим ISP – нужно подать плюс питания на ногу reset контроллера.
      Именно для этого я добавлял контакт DTR на своем конвертере, хотя это необязательно, и вот почему:


      На плате есть переходное отверстие, отмечено желтым кружком, его удобно касаться выведенным проводком DTR. Но если такового нету, то можно просто замкнуть, (например, отвёрточкой или пинцетом) две площадки под отсутствующий резистор R5, они отмечены красным овалом на фото. Нужно коснуться и подержать примерно секунду, тогда чип войдёт в нужный режим. Но это еще не все грабли ))


      Чип войдёт в режим, но он запаролен. Нужен пароль. И он таки есть, спасибо PavelK, вот ссылка на его пост с паролями от Руидовских контроллеров:

      Иду в ISP – Serial Number:


      Во фрейме Unlock Device ввожу 666888, выбираю кодировку Hex, жму Unlock Device. Прога ругается окном с предупреждением. Жму ОК и пробую считать сигнатуру чипа еще раз:


      Успех, чип разлочен! Теперь надо считать память. Но сдается мне, что там пустота. Оч вероятно, что разряд статики каким-то раком потер прошивку, оставив при этом чип в живых. Но это не точно..
      Иду в ISP – Display Memory. Я так и знал, сплошные унылые F-ки. Чип забыл всё, чему его научили на заводе. И не исключено, что какой-нибудь кусок памяти забэдблочился…


      В интернетах категорически не найти эту прошивку. Полагаю, что в Руиду обращаться бесполезно, поэтому  ПАМАГИИИТЕЕЕ!!!  хочу попросить помощи у участников форума: если вдруг еще есть у кого этот динозавр в эксплуатации, выручите, пожалуйста, файликом. Я вроде бы достаточно подробно описал, что нужно для этого сделать. А если Вы находитесь в СПб, то я готов приехать. Займу не более получаса Вашего времени, от «Добрый день» до «Благодарю, всего хорошего!»
      Безусловно, есть такие моменты, что эту панель на Алике можно таки найти тыщи за 4 рублей, да и в общем контроллер этот уже древность. Однако хочется и владельцу помочь, человек достойный, и дело сделать до конца, раз уж взялся. Как-то так)
