Замена шагового двигателя Y на станке 50w с рабочим полем 40х40 см (m2nano)

Рекомендованные сообщения

Здравствуйте!
Восстанавливаю станок после пожара, при котором были уничтожены ремни, ролики, концевики и двигатель оси
Y.  Все вроде восстановил, но с двигателем проблема.

На старом двигателе оси
Y была маркировка 42BHM39-100-22D  L=1700 – по ней характеристик не гуглится.
Двигатель двухвальный Nema 17, длина корпуса 40мм.

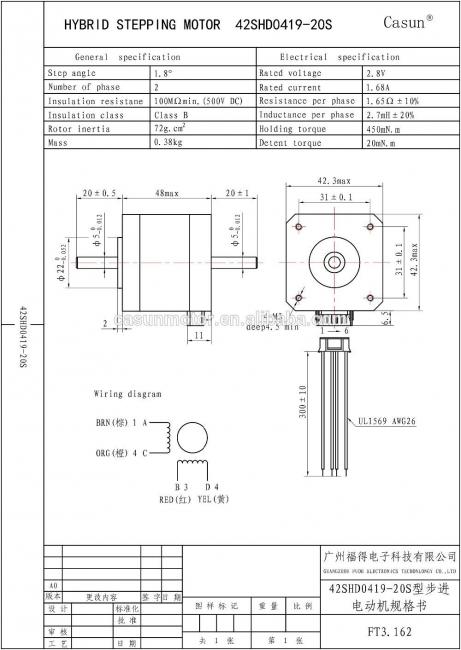

Нашел и установил двигатель 42shd0419-20s
Так вот он сдвигает портал в два раза дальше, чем должен. Да и тянет как-то не очень – его можно легко остановить за шкив (с осью
X так не получится).
Его шаг 1,8 градуса. Корпус чуть длиннее – 46мм. Ток 1,68А.

Почему его скорость ровно в два раза выше получается?
Ведь вряд ли у старого шаг был 0.9 градуса?  Кстати у этого нового двигателя 6 контактов, но установлен был разъем с 4-мя задействованными выводами. Сопротивление на фазах 2.9 Ом (а у двигателя оси Х сопротивление на фазах 11.3 Ом)

Тестировал пока без концевиков, они в пути.

Можете посоветовать чем заменить двигатель, или как заставить этот работать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ищите у тех кто продаёт принтеры, 3д или на синем лазере

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

23 часа назад, alexander-1 сказал:

ищите у тех кто продаёт принтеры, 3д или на синем лазере

Так вот так примерно и искал. Взял похожий по параметрам. Не понимаю понимаю почему он в два раза быстрее крутит?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Управление М2 Nano? Если да, то для Вашего нового ШД не хватает тока (нужен выносной драйвер) и старый был скорее всего с шагом 0,9*.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

В 20.12.2018 в 11:52, vasa29 сказал:

Управление М2 Nano? Если да, то для Вашего нового ШД не хватает тока (нужен выносной драйвер) и старый был скорее всего с шагом 0,9*.

Добрый день, уважаемый vasa29!

у меня случилась такая же проблема, сгорел мотор на китайце, по двигателю информации 0, поставил похожий по габаритам с шагом 1.8, скорость вращения стала в 2 раза выше положенной. плата 6C6879-LASER-B1, у поставщиков оборудования зап.частей и информации нет. менял полярность фаз, не помогло. Поможет ли замена двигателя на двигатель с шагом 0.9 и такими же параметрами?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

36 минут назад, Lexc сказал:

Поможет ли замена двигателя на двигатель с шагом 0.9 и такими же параметрами?

Да, поможет. На М2 оба движка должны быть с одним шагом, либо 0,9, либо 1,8. Штатно, как и в вашем случае, стоят 0,9.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

3 минуты назад, Alexandrovich90 сказал:

Да, поможет. На М2 оба движка должны быть с одним шагом, либо 0,9, либо 1,8. Штатно, как и в вашем случае, стоят 0,9.

Огромное СПАСИБО за оперативный ответ)))) буду заказывать 0.9, а пока работать делением объектов на 2 )))



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В 22.07.2019 в 16:40, Lexc сказал:

Огромное СПАСИБО за оперативный ответ)))) буду заказывать 0.9, а пока работать делением объектов на 2 )))



Добрый день. я вот какой день ищу с 0.9 шагом двухвальный. не нахожу на Али. Мож кто ткнет меня носом ? ;-)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Здесь как бы мнение моё, не обязательно верное для вас. Ставьте движок самый массовый, соответственно с драйвером (платой управления ШД). Возможно есть в продаже моторы с углом 0,9. но чаще встречаются с углом 1.2 и 1.8 . Их можно настроить.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

29 минут назад, KUZNETS сказал:

в продаже моторы с углом 0,9. но чаще встречаются с углом 1.2 и 1.8 . Их можно настроить.

На М2 деление шага не настраивается. Увеличение шага ведёт к снижению качества.





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

В 24.07.2019 в 13:45, Kuzmich25 сказал:

Добрый день. я вот какой день ищу с 0.9 шагом двухвальный. не нахожу на Али. Мож кто ткнет меня носом ? ;-)

Добрый день!  не мог зайти на сайт! действительно, моторчики с шагом 0.9 редкость, но все же, найти можно!

вот ссылка: https://ru.aliexpress.com/item/32756316224.html

Поделиться сообщением
