Здравствуйте! На новом станке обнаружил проблему кривого реза деталей.

При  чем происходит это хаотично, некоторые режутся ровно, из 6 деталей могут 2 быть не ровные.

на глаз не видно, заметил когда стал склеивать две части наложив друг на друга, увидел смещение примерно 1-1.5 мм.

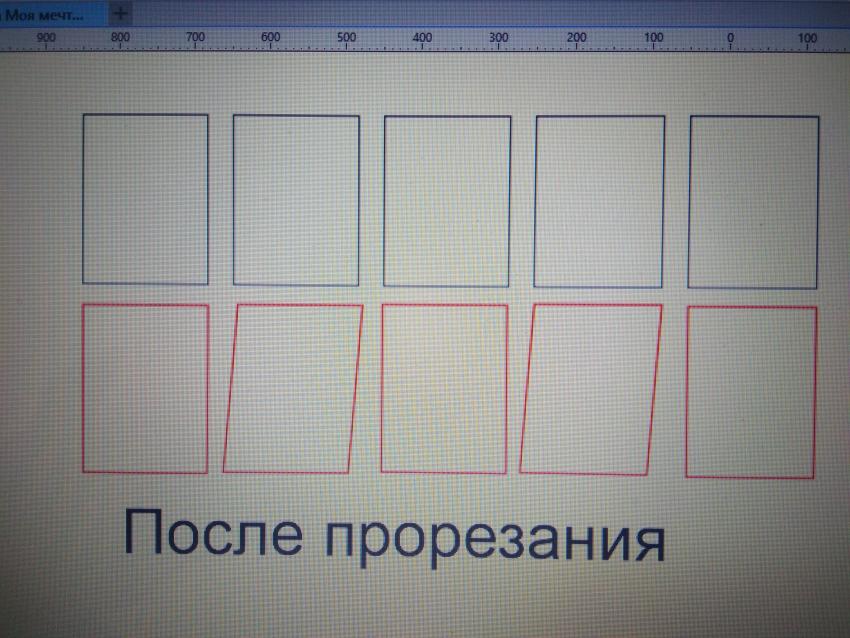

полез разбираться в станок, после прорезки прямоугольного элемента вытаскиваю его переворачиваю на изнанку и пытаюсь вставить назад, но он не входит,

получается в виде параллелограмма, при чем в линии не сколько таких прямоугольных деталей которые вырезаны ровно, элемент можно перевернуть и он вставляется назад.

Думаю что горизонтальная рейка тут не причем. На старом станке была такая проблема, но там все детали резало параллелограммом, решил проблему путем подкручивания рейки на шаговом двигатели крепящуюся муфтой.

На новом станке пробовал отпускать натягивать ремни, не помогает.

Когда начинал впервые запускать станок, несколько дней левый подшипник на рейке где крепиться ремень, постукивал при перемещении по оси Y.

Вчера смазал направляющие, стук пропал.

Может быть проблема в подшипнике? даже если он перестал стучать? Может, когда головка начинает двигаться по оси Y происходит подклинивание подшипника и проскакивает на несколько миллиметров рейка и происходит рез со скосом.






Изменено пользователем Виталий12

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Скорее всего направляющие стоят точно также криво

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

2 часа назад, alexander-1 сказал:

Скорее всего направляющие стоят точно также криво

Так если бы стояли криво, то резало все подряд в одном порядке.

Шаблон режу один и тот же, если на определенном элементе было ровно, то в следующем задании уже этот элемент со скосом.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Направляющие цилиндрические или рельсы?

Вообще основная причина всех трапеций - луч не перпендикулярен материалу и "гуляет", может гулять как из-за юстировки так и из-за кривых направляющих.

4 часа назад, Виталий12 сказал:

Может быть проблема в подшипнике? даже если он перестал стучать? Может, когда головка начинает двигаться по оси Y происходит подклинивание подшипника и проскакивает на несколько миллиметров рейка и происходит рез со скосом.

Теоретически - может, но пропуск скорее всего был бы более заметным.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Похоже проблема как у меня! Одна из шестеренок вала оси У неплотно зажата!

И в одной части поля где сидит плотно - прорезает ок, а в другой идет сдвиг

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В 07.05.2018 в 18:25, WandereR сказал:

Похоже проблема как у меня! Одна из шестеренок вала оси У неплотно зажата!

Да, дело может быть в этом. Заменил и хорошо затянул шестигранники, которыми крепится с шестеренкам синхронизирующий вал, все стало норм.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

У меня примерно та же проблема.

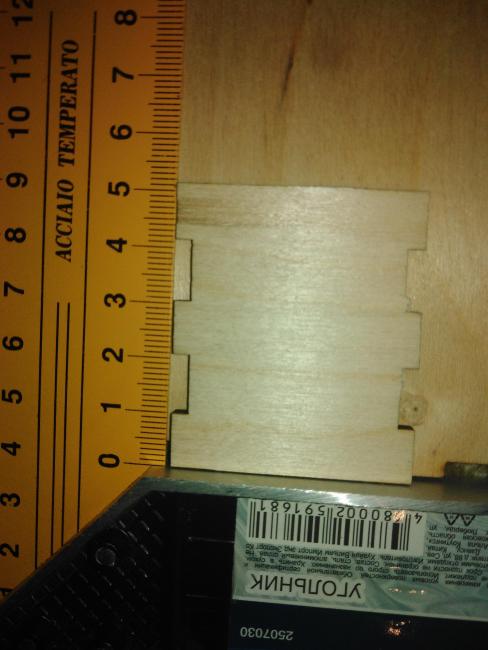

  • вместо 90 градусов он ромбит, хотя размеры держит все. Походу корявый стол. Кто знает, что стоит разобрать для начала?385733997_IMG_20190628_0001171.thumb.jpg.c850d822c2287d5a200b0e17efbf290d.jpg193408479_IMG_20190627_2359521.thumb.jpg.7d411c6fc7e67cad61e770870ead9737.jpg

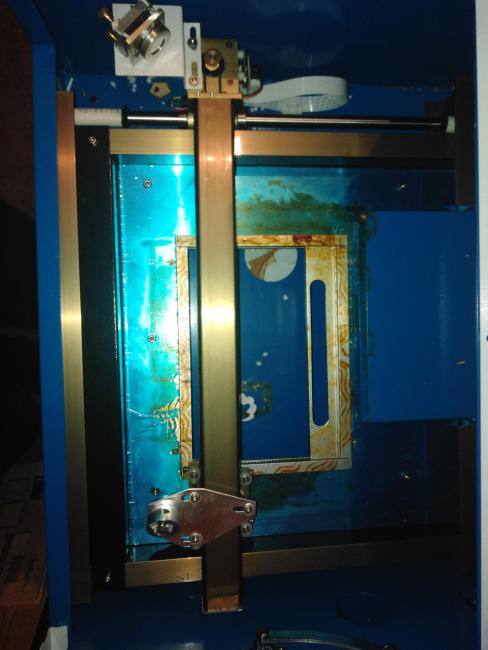

портал косит на 3 мм , но не совсем понятно что там крутить.Может кто сталкивался с криворукостью китайцев?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

ИМХО, для начала направляющие бы заменить на профильные рельсы =) Ну а вообще, теоретически, можно устранить юстировкой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

5 часов назад, PavelK сказал:

ИМХО, для начала направляющие бы заменить на профильные рельсы =) Ну а вообще, теоретически, можно устранить юстировкой.

Никак не получается,увы. Юстировка тоже плавает миллиметра 2-3(((. Сколько не мучался, всегда луч на осях съезжает...

Может где подтянуть можно или как еще?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Перебросить на зуб ремня. Если ремень 3М

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
