Ремонт блока розжига DY-10

Рекомендуемые сообщения

Во время работы станка произошел хлопок в блоке розжига. Были заменены сгоревшие транзисторы N1, N2, резисторы R8, R9 (чуть большего номинала), остальные элементы вокруг транзисторов целые. Блок включается, вентилятор работает, при нажатии на кнопку Тест ничего не происходит (WP замкнуто). Устанавливал рабочие высоковольтные катушки, новую лампу - ничего не помогает. Как можно будет определить какие элементы ещё нерабочие?

Есть ещё такой же блок, он на выходе всегда выдаёт 5мА. Замыкал 5V-In и все равно на выходе 5мА. Высоковольтные катушки установлены новые, транзисторы заменены на новые. Нужен совет, как можно починить своими силами.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Осциллограф есть? Проверяйте управляющие линии и шим генератор.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

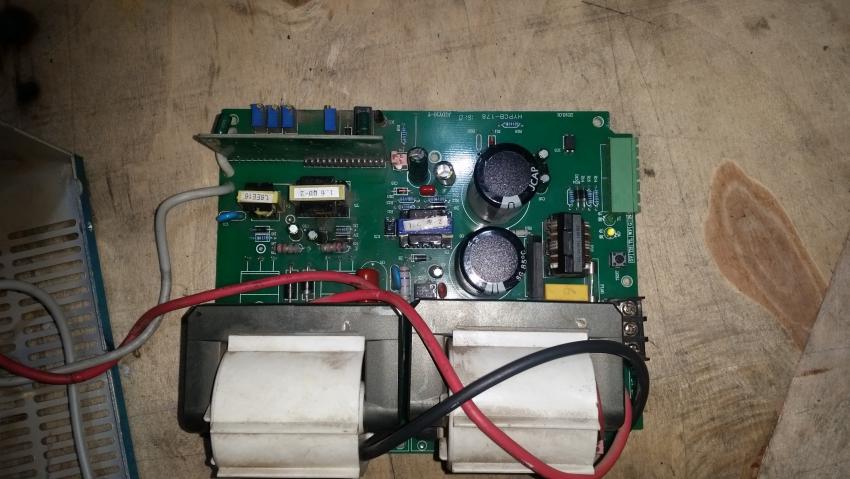

Я не так глубоко разбираюсь в электронике, мне бы показать на плате, какие элементы нужно проверить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Вполне возможно, что саму плату. Звонить все дорожки, возможно где-то даже банальгный непропай после замены. проверьте, не греются ли сильно какие-либо элементы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Подскажите тогда, плата, которая перпендикулярно установлена, за какие функции отвечает?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Регулировка параметров максимальная сила тока/длина импульса, частота и т.д. в зависимости от блока. У меня такого же блока нет, так что за что какой не знаю. Конденсаторы проверьте, их частенько вместе с катушками прошивает.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

@PavelK Конденсаторы все или какие то конкретные?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Два самых больших.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

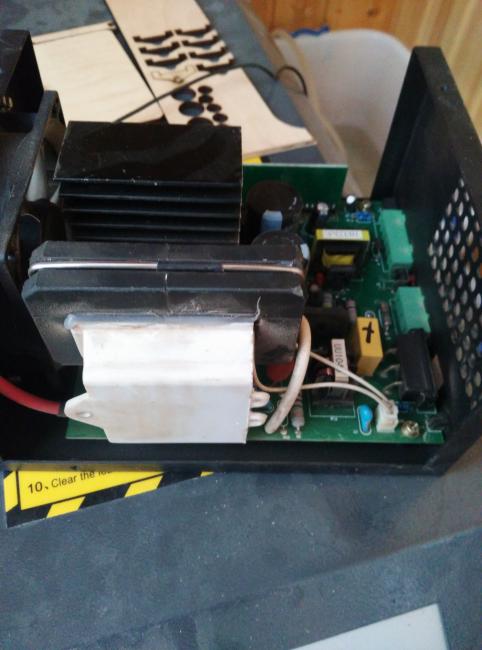

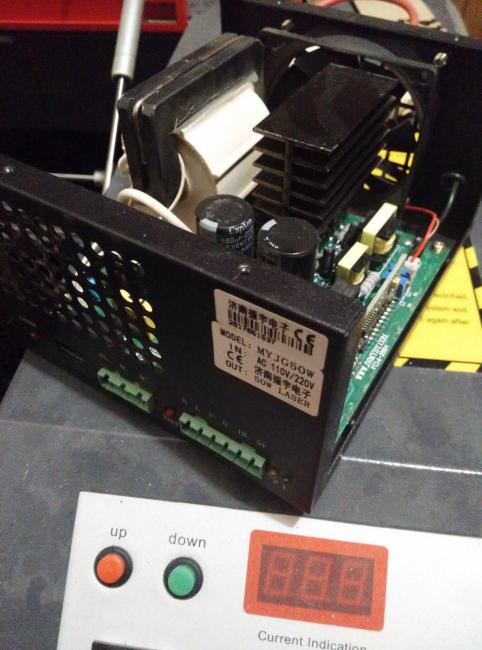

Всем привет. Подскажите новичку, в блоке розжига my jg 50w (китайский станок) я так понимаю они однотипные, появился треск в момент включения лазера. При вскрытии выяснилось что с магнита высоковольтного трансформатора пробивала искра на корпус, крышку на блок не ставил, запустил треск пропал. Сейчас на белом проводнике который охватывает магнит очень сильное искрение . Суть вопроса в том что не работает лазер, грешу на трансформатор.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Замените трансформатор, возможно, получится найти его отдельно. На шильдике должна быть указано его модель.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В чудо магазине Али экспресс есть трансы отдельно, но продавцы пишут что на 40 и 50 вт трубки они одинаковые я имею ввиду трансформаторы, так ли это, кто нибудь вкурсе?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, shpanerov сказал:

В чудо магазине Али экспресс есть трансы отдельно, но продавцы пишут что на 40 и 50 вт трубки они одинаковые я имею ввиду трансформаторы, так ли это, кто нибудь вкурсе?

Блоки китайские хоть и похожи внешне, но разница между ними есть. Особенно разных производителей, а их много. Часть из них с руками, а другие просто как могут, а самое умное, это они маркируют свои блоки как те что с руками:) и потом на Али продают.

То что вы купите на Али, это "кот в мешке". Продавцу важно продать. Транс может заработать, а может и не заработать. Здесь только ваша решимость все может определить.

Изменено пользователем YSTSPB

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Спасибо за предостережение, но я рискну, станок родом из тех краев, работал отлично до этого момента. По результату отпишусь.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

28 минут назад, shpanerov сказал:

Спасибо за предостережение, но я рискну, станок родом из тех краев, работал отлично до этого момента. По результату отпишусь.



Здесь по другому ни как:) чинить или новый покупать. Я правда не знаю вашего интереса, который побуждает на ремонт, так вопрос экономики здесь вряд ли чтоит, так как блок в РФ примерно стоит от 10-11 тыс. руб. (решение одного дня, до нижнего 2 дня)

А в чем интерес ремонт блока и последующего риска?

Изменено пользователем YSTSPB

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Думаю примерно такой же, как и капиталить движок вместо его целиковой замены. У кого руки есть чинят, у кого нету или лень/нет времени меняют целиком.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

2 часа назад, shpanerov сказал:

Спасибо за предостережение, но я рискну, станок родом из тех краев, работал отлично до этого момента. По результату отпишусь.



Если срочных заказов нет, то можно и починить, вообще можно купить в РФ с гарантией 1 год.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, PavelK сказал:

Думаю примерно такой же, как и капиталить движок вместо его целиковой замены. У кого руки есть чинят, у кого нету или лень/нет времени меняют целиком.

Согласен

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

берите тот трансформатор, который вам подойдёт по креплению и разъёмах, а так они по моему одинаковые , что 40 вт , что 50 вт

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Ещё вопропрос, подскажите в разрыв какого провода подключать амперметр, после трансформатора на чёрный который идёт на катод лампы или на питание трансформатора?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

На черный с катода

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Понял спасибо. Тогда следующий вопрос, а если ток больше или меньше регулировать чем? Нашёл только две регулировки в блоке Pli и DLI это оно?



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

оно родное.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А можно тогда по подробнее что регулирует DLI и PLI или методом научного тыка пробовать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Тот, что DLI ограничивает максимальную силу тока. Но это не точно, т.к. блоки разных производителей по разному.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Спасибо по пробую.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
