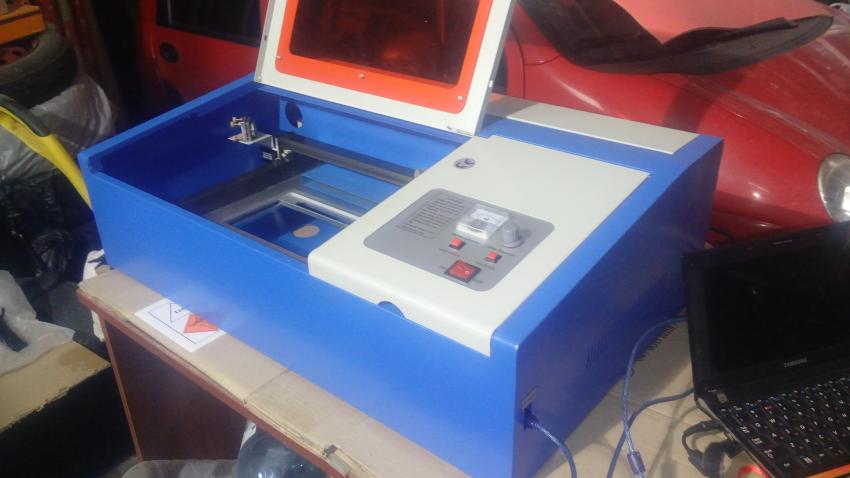

       Доброго всем дня или ночи. Ситуация такая, приобрел станок из серии К-40, с рабочим полем 200-300, материнка NANO M2. при включении начинается движение каретки по оси у в верх доходит до максимума, срабатывает концевик, останавливается, по оси х откатывается сантиметров на 7 в право и все, ноль выставлен. Рабочая программа CorelLaser, когда просто в программе передвигаешь деталь, станок отрабатывает все манипуляции точно, если каретку поставить в ручную в верхний левый угол ( в ноль), то работа идет по всему полю, иначе только с места в котором встал первоначально. Дальше больше, если задать  резку детали, и указать что нужно повторить операцию 2, или 3 раза, то с каждым разом происходит движение каретки вправо, т.е. вместо того, что бы 2 или 3 раза пройтись по контуру детали, станок делает 2,3 прохода и перед каждым новым каретка уходит вправо на 7см. Также, когда из программы даешь команду "сброс", по оси у- движется как положено, а по оси х - откат на 7см вправо,все станок готов к "работе". Обратился к поставщику, он порекомендовал подключить стационарный компьютер (у меня стоит Нетбук), подключил, эффект тот же. В основном станок работает нормально, режет, гравирует, за исключением данной проблемы. Буду благодарен, если кто подскажет с какой стороны поступиться.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

он должен отходить на 5-7 см, это для разгона и торможения движка дистанция, а если вы вручную передвигаете каретку, то тем самым вы сбиваете ноль, после выполнение первого задания он едет в ноль и начинает со своего ноля , а не стого , который вы руками перетянули. Не нужно руками таскать ни каретку ни голову и всё будет чётко.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Наверное я не совсем корректно описал свою проблему, сегодня снял видео как работает станок. сначала думал, что не работает оптический датчик по оси х, прозвонил  цепи, заменил датчик, но все без изменений. сейчас просто не знаю с какой стороны подойти, перечитал весь форум, но ответа не нашел.

20170510_192603[1].mp4

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А что за стуки,когда каретка едит в 0? У меня каретка едит в право и верх. И стуков нет.

То есть в левом верх.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты



1 минуту назад, alexander-1 сказал:

@artur у вас крнцевик с лева а каретка едет в право, концевик явно не работает или как я понял он оптический и его нужно просто почистить, любая пылинка на таком концевике , которая попала на отический датчик - даёт сбой



Изменено пользователем alexander-1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Буду отвечать по порядку.

@maksim . Стук появляется, когда каретка упирается в правую направляющую (правая сторона рабочего пространства).

@alexander-1 . Я тоже пришел к этому выводу, нашел и заказал нужные (TCSP1030). Когда снимал платы, действительно, концевик оси х был разбит. Именно механически разбит на 2 части. На сегодняшний день, поменял уже 5 шт ( грешил на качество самих приборов, качество пайки, даже паял с пинцетами, дабы не перегревать), но результат тот же. Далее прозвонил шлейфы, дорожки на платах, :wub:..

       Меня смущает факт движения каретки вправо, после пуска и по команде сброс, что говорит либо о неисправности датчика, либо что не работает материнка ( т.е. не проходит управляющий сигнал уже в самой метеринке, шлейф прозвонил, рабочий) . В сети нашел ТТХ на этот датчик, проверить смог диод - рабочий.

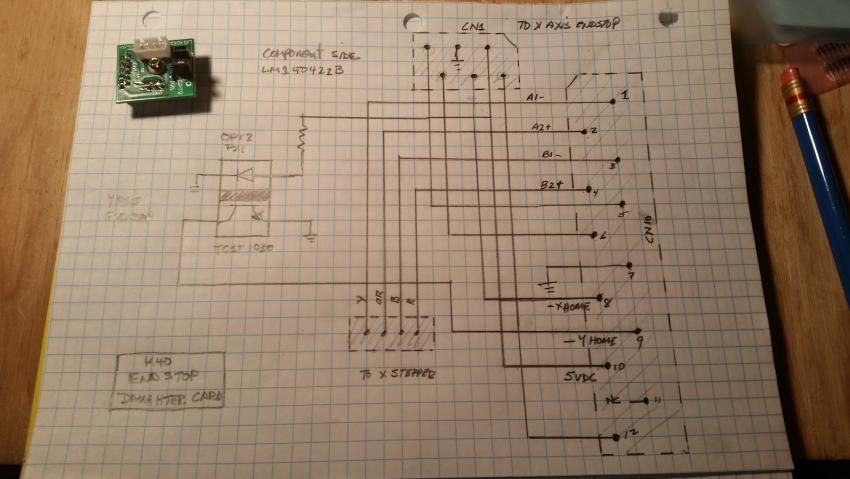

       Также на одном европейском форуме, нашел блог по данному станку, там есть полная принципиальная схема этих двух плат с концевиками.  Ниже ее пример. Если кому интересно, дам ссылку, там человек описывает подобную проблему, но решилось все заменой датчиков. Кстати у меня вопрос.

        На форуме прочитал , что для срабатывания коцевика необходим металл, у меня датчик , что по оси у срабатывает от обычной бумаги, т.е. он действительно оптический, а не магнитный.

        Теперь планирую на выходных поменять местами датчики т.к. тот что по оси у  точно рабочий.

    @alexander-1 Вам отдельное спасибо за видео на вашем канале, для новичков очень полезны.:D!!!

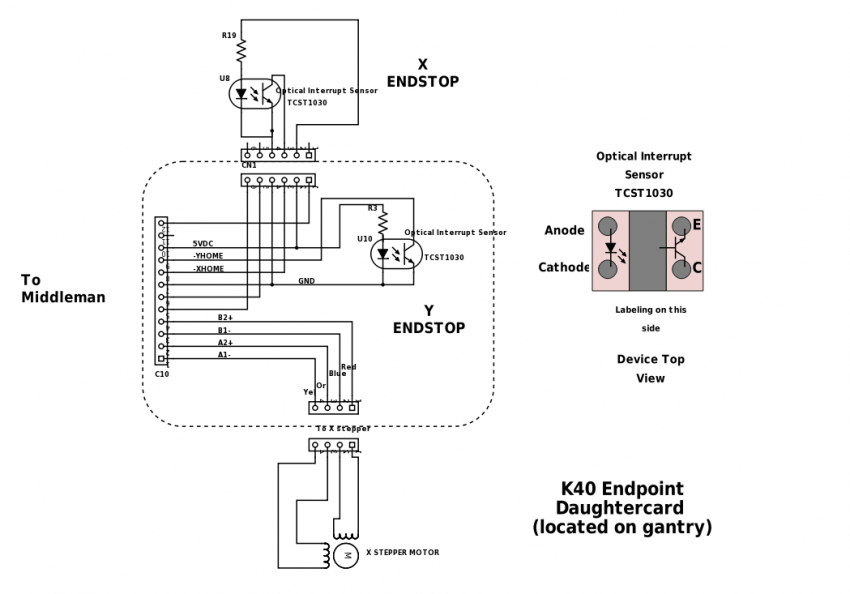

K40-S-2.1 (2).png

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

поставьте механический и забудте об этом

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Думал об этом,  но не знаю как подключить и какие надо. Если поможете в этом вопросе, буду благодарен.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

@alexander-1 Еще вопрос. должен быть нормально замкнутый?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

я могу ошибаться, но вроде бы да

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Не, лучше не механический, а индуктивный. У механического присутствует дребезг контактов, и если материнка под это не рассчитана, то ноль будет скакать +-1 мм. При выборе обратите внимание на тип выхода.   И по схеме да, нормально замкнутый. Если всё таки надумаете брать механический, то берите с тремя выводами, там в случай чего и нормально замкнутый и нормально разомкнутый сделать можно.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

попробуйте отключить концевик и отправить его в ноль, поедет влево? Станок можно будет выключить или перемкнуть провода, но проще выключить, дабы не бить об упор. Если едет влево, то в цепи концевика искать проблему, возможно провод, если поползет вправо, то грешить на материнку. Отключить лучше у самой материнки, дабы избежать замыканий в шлейфе на корпус.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Спасибо всем за помощь, долго не отвечал - на работе было много командировок. Значит за это время проверил все имеющиеся концевики (схему проверки нашел в сети), и все новые - рабочие, родной (который был разбит) - не рабочий. В процессе проверок был один момент, я не правильно припаял концевик (оптрон), и при включении станка каретка пошла влево и стала биться об упор, я сразу выключил, потом при проверке понял в чем проблема. Но так как времени продолжать опыты не оставалось оставил это на потом. @gorartem Ваш совет подтвердил мои предположения, при ближайшей возможности я так и сделаю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

36 минут назад, artur сказал:

Спасибо всем за помощь, долго не отвечал - на работе было много командировок. Значит за это время проверил все имеющиеся концевики (схему проверки нашел в сети), и все новые - рабочие, родной (который был разбит) - не рабочий. В процессе проверок был один момент, я не правильно припаял концевик (оптрон), и при включении станка каретка пошла влево и стала биться об упор, я сразу выключил, потом при проверке понял в чем проблема. Но так как времени продолжать опыты не оставалось оставил это на потом. @gorartem Ваш совет подтвердил мои предположения, при ближайшей возможности я так и сделаю.

рад был подсказать)) Если есть неисправность, нужно отключить всё, что ее может вызвать и поверять цепи методом тыка или мультиметром, второе предпочтительней))

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Всем привет. Станок заработал. Проделал все манипуляции, которые советовали, в итоге выкинул всю плату с концевиком по оси х, поставил пока механический. Сразу все стало работать, хотя концевик (оптроны) проверял, рабочие, ставлю на плату , подключаю - не работает. Спасибо всем за помощь, проблема решена.
