Всем привет ситуация следующая. На долю секунду срабатывает лазер в простое, так быстро что даже миллиамперметр не отображает эти скачки. В чем может быть причина?

Также заметил во время простоя, что светодиод Laser быстро мигает со слабым свечением.

Данная проблема была на старом блоке и трубе. Исходя из этого виновниками, методом исключения, остаются две платы: плата М2 и БП 24v. По БП 24v какие варианты могут быть для замены? Потому что, тот который установлен не внушает доверия.

Скрытый текст

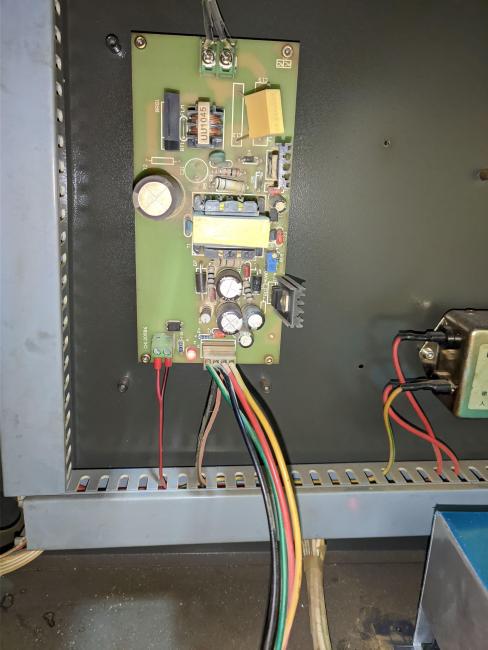

Также смущает работа новой трубы и блока(Труба spt c70, блок питания HY-DY 10). При установке мощности 50% ток не стабильный и во время резки интенсивно колеблется между 3-5ма. При снижение мощности до 30% ток в трубке стабилизируется на 5ма. Аналогичная ситуация происходит если ставить мощность выше 60%, ток в трубке стабильный и плавает между 9-10ма. Это нормально или есть какая то неисправность?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте.

Поведение похоже на наводки. Станок в это время по USB подключён?  Попробуйте отключить и посмотреть, изменит ли ситуацию.

Блок питания в любом случае не помешает заменить =)  Сейчас вроде бы стоит 24 Вольта 3 Ампера и 5 Вольт 1 Ампер.

Опыт с электрикой есть?   Если +5 Вольт идёт только на лазерную указку, то можно всего один блок питания на 24 Вольта и 5 Ампер (большой запас).

34 минуты назад, petrovv111 сказал:

ри установке мощности 50% ток не стабильный и во время резки интенсивно колеблется между 3-5ма. При снижение мощности до 30% ток в трубке стабилизируется на 5ма.

Какой то слишком маленький ток на 50% для трубки мощностью в 80 Ватт. Если трубка новая, то это как минимум очень подозрительно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

15.02.2021 в 22:32, PavelK сказал:

Здравствуйте.

Поведение похоже на наводки. Станок в это время по USB подключён?  Попробуйте отключить и посмотреть, изменит ли ситуацию.

Блок питания в любом случае не помешает заменить =)  Сейчас вроде бы стоит 24 Вольта 3 Ампера и 5 Вольт 1 Ампер.

Опыт с электрикой есть?   Если +5 Вольт идёт только на лазерную указку, то можно всего один блок питания на 24 Вольта и 5 Ампер (большой запас).

Какой то слишком маленький ток на 50% для трубки мощностью в 80 Ватт. Если трубка новая, то это как минимум очень подозрительно.

Спасибо за ответ!

Заметил, что произвольные срабатывания лазера происходит, чаще всего, во время движения стола по оси Z.

Подскажите, какой блок питания нужно искать, не совсем разбираюсь в данном вопросе. Кстати лазерную указку отключил, многие советуют. В моем случае при выключенном блоке питания трубки постоянно дергался вентилятор охлаждения, после отключения указки перестал.

Максимальный ток у трубки установлен 21мА.  Между 30-50% ток +\- одинаковый 5-6ма, увеличение тока происходит после 60% - 8-9мА. Есть подозрение, что виновник  плата М2, которая регулирует ток не пропорционально процентным значениям.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

15 часов назад, petrovv111 сказал:

виновник  плата М2

Она непосредственно значением мощности не управляет, этим занимается её панель индикаторная. Сама М2 только включает/выключает в нужный момент.

15 часов назад, petrovv111 сказал:

Подскажите, какой блок питания нужно искать, не совсем разбираюсь в данном вопросе.

Сделайте, пожалуйста, общее фото отсека с электроникой. Возможно, у Вас от него что-то ещё запитано.

15 часов назад, petrovv111 сказал:

Кстати лазерную указку отключил, многие советуют.

Можно и так.

15 часов назад, petrovv111 сказал:

дергался вентилятор охлаждения

А где он у Вас ?



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

На м2 из за отсутствия земли при включении вентилятора или стола часто бывают прострелы

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

19.02.2021 в 19:40, alexander-1 сказал:

На м2 из за отсутствия земли при включении вентилятора или стола часто бывают прострелы

Проблема, как выяснилось сегодня, в заземлении. При подключенном заземлении  происходят прострелы.

Дело в том, что на одной линии заземления подключена вышка сотовой связи и она по всей видимости коротит. Сегодня был мокрый снег и труба выдавала светомузыку. Также в помещении выключенные светодиодные лампы моргают, но только когда  блок питания трубы включен.

Подскажите, могло ли это пагубно повлиять на трубу и снизить ее ресурс?

Что интересно,  если отключить станок от стабилизатора и подключить напрямую в розетку, с подключенным заземлением, прострелов нет.

19.02.2021 в 10:28, PavelK сказал:

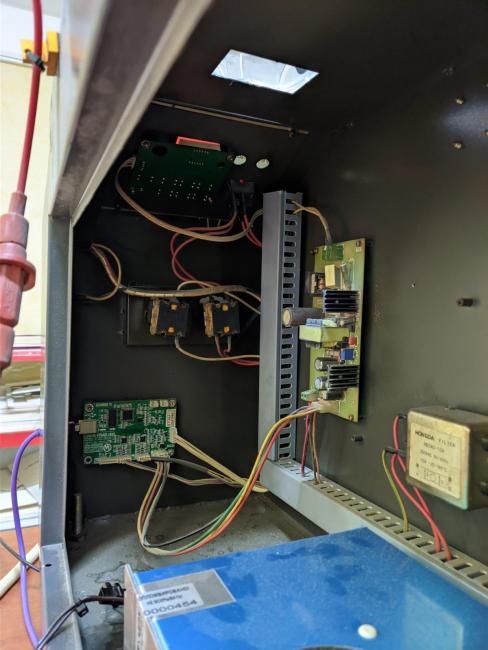

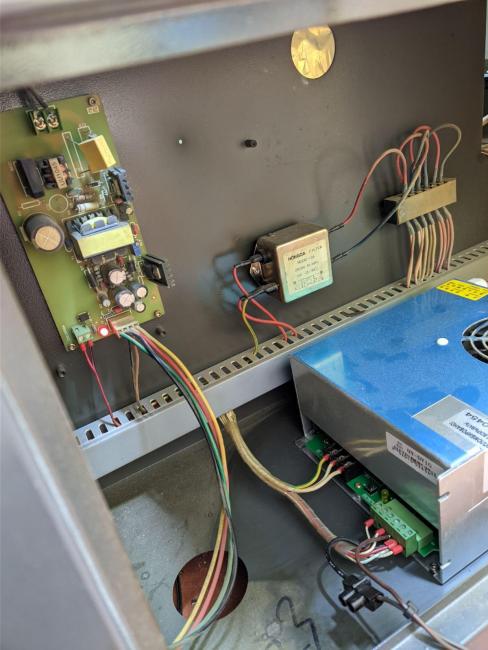

Сделайте, пожалуйста, общее фото отсека с электроникой. Возможно, у Вас от него что-то ещё запитано.



Скрытый текст

691794955__viber_2021-02-22_23-16-21.thumb.jpg.50d3f98656a5ffd8dd48c17a299eee88.jpg80834699__viber_2021-02-22_23-16-22.thumb.jpg.1e43d02a9527220ce0c589c838a80066.jpg



19.02.2021 в 10:28, PavelK сказал:

А где он у Вас ?

Вентилятор дергался на блоке питания трубы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

8 часов назад, petrovv111 сказал:

Проблема, как выяснилось сегодня, в заземлении. При подключенном заземлении  происходят прострелы.

...

Что интересно,  если отключить станок от стабилизатора и подключить напрямую в розетку, с подключенным заземлением, прострелов нет.

Либо это не земля в полном понимании этого термина, либо проблема в стабилизаторе - не подключена или где-то в нём потерялась земля.

Что за стаб. используется?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

2 минуты назад, Dan сказал:

Либо это не земля в полном понимании этого термина, либо проблема в стабилизаторе - не подключена или где-то в нём потерялась земля.

Что за стаб. используется?

Стабилизатор не подключен к земле. Стабилизатор и станок можно подключить к одному проводу заземления? Модель  ресанта АСН-6000/1-И.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А как у Вас в щитке поживает N?


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

12 минут назад, petrovv111 сказал:



Стабилизатор не подключен к земле. Стабилизатор и станок можно подключить к одному проводу заземления? Модель  ресанта АСН-6000/1-И.

ОБЯЗАТЕЛЬНО заземлять оборудование, особенно в производственных помещениях !!!

По стабу отдельный разговор:

Тип двигателя -			Инверторный
Время отклика -			мс 1
Выходное напряжение, В - 	218—222

Инверторный, без стабилизации и со временем отклика ... Это как?! .. )))

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

10 минут назад, vasa29 сказал:

А как у Вас в щитке поживает N?



Прогаров в станке на проводах не замечал.

8 минут назад, Dan сказал:

Инверторный, без стабилизации и со временем отклика ... Это как?! .. )))

У релейных стабов реакция на перепад напряжения 1-5сек, а у инверторных максимум 1мс. Поэтому рекомендуют ставить только такие. По поводу подключения станка и стаба к одному проводу заземления, это возможно?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

24 минуты назад, petrovv111 сказал:

Прогаров в станке на проводах не замечал.

Не в станке, а в РЩ - в точке подключения помещения/цеха/пусковой ракетной шахты и т.д.



25 минут назад, petrovv111 сказал:

У релейных стабов реакция на перепад напряжения 1-5сек, а у инверторных максимум 1мс. Поэтому рекомендуют ставить только такие.

Я знаю про стабы ... по этому и вопрос ... )))   У инверторных нет задержек от слова совсем и на выходе чистый синус с постоянной амплитудой ...

А почему рекомендуют, знаете?



25 минут назад, petrovv111 сказал:

По поводу подключения станка и стаба к одному проводу заземления, это возможно?

Возможно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, Dan сказал:

А почему рекомендуют, знаете?

Знаю. У меня на релейной стабе сдох БП трубы. Даже видно было, что стаб с задержкой среагировал на перепад напряжения.

Также Инверторный стаб способен вытянуть 90Вт.



Ещё общался с электриком. По его мнению это разность потенциалов. На щитовой одно заземление, на станке другое.

Изменено пользователем petrovv111

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

11 часов назад, petrovv111 сказал:



Дело в том, что на одной линии заземления подключена вышка сотовой связи и она по всей видимости коротит. Сегодня был мокрый снег и труба выдавала светомузыку. Также в помещении выключенные светодиодные лампы моргают, но только когда  блок питания трубы включен.

Если бы коротила в прямом понимании, то были бы спецэффекты куда круче. Если лампы светодиодные, то тут просто высокочастотные наводки.

11 часов назад, petrovv111 сказал:

Подскажите, могло ли это пагубно повлиять на трубу и снизить ее ресурс?

Врятли. Максимум - от сильной просадки напряжения помрёт блок розжига.

11 часов назад, petrovv111 сказал:

Что интересно,  если отключить станок от стабилизатора и подключить напрямую в розетку, с подключенным заземлением, прострелов нет.

Сам стабилизатор то же должен быть заземлён.... В идеале бы, конечно, посмотреть осциллографом какого рода проблемы в сети. Возможно, помог бы разделительный трансформатор для  компьютера и станка. Ну и замерить, сколько вольт на корпусе между станком и компьютером.









Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

1 час назад, petrovv111 сказал:

У меня на релейной стабе сдох БП трубы. Даже видно было, что стаб с задержкой среагировал на перепад напряжения.

Уверены, что от него? ...  И, да, механический стаб переключает обмотки транса скачкообразно, но слабо верится, что это стало причиной умирания БВН.

Мой вопрос про "инверторный" стаб от Ресанты очевиден, ибо его ТТХ не соответствуют инверторному стабу.  Да и, вообще, Ресанта не славится надёжностью.

А рекомендуют инверторный на подобное оборудование только по одной причине - если БВН не имеет стабилизации по высокомы напряжению, то при переключении обмоток на механическом стабе, будет менять и мощность лазера .. ))) Что при гравировке приведёт к характерным горизонтальным полосам.  А если перепады не сильные, то с поставленной задачей прекрасно справляется и стаб по дешевле - комбинированный - электромеханический.



1 час назад, petrovv111 сказал:

На щитовой одно заземление, на станке другое.

Это, простите, как? ... )))  Значит тащите отдельную заземляющую шину  к РЩ.

Узнайте у электрика, где в здании выполнено разделение PEN шины на PE и N .. вот туда и тащите заземляющий провод на шину PE

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

И так ситуация следующая. Подключил стабилизатор и станок к заземлению и теперь при выключенном блоке питания трубы(сам станок включен) слышны потрескивания в этом блоке. Аналогичные потрескивания слышны и в стабилизаторе. Я так понимаю помехи создаёт стабилизатор

Подскажите какой стабилизатор подойдёт для замены, кроме инверторных т.к. в моём регионе их нет в продаже.

13 минут назад, Dan сказал:

Это, простите, как? ... )))  Значит тащите отдельную заземляющую шину  к РЩ.

У щитовой свое заземление, а станок подключен к другому заземлению.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

8 минут назад, petrovv111 сказал:

теперь при выключенном блоке питания трубы(сам станок включен) слышны потрескивания в этом блоке. Аналогичные потрескивания слышны и в стабилизаторе.

Поздравляю! Вы зафиксировали присутствие тёмной материи! :blink:

А если подключить станок в сеть без стабилизатора, то всё хорошо? Верно?

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

7 минут назад, Dan сказал:

Поздравляю! Вы зафиксировали присутствие тёмной материи! :blink:

Поправочка. Отключил стабилизатор от заземления, на станке заземление оставил и тот же треск слышен в блоке питания, даже когда он выключен.

Отключил от заземления станок треск пропал.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

3 минуты назад, petrovv111 сказал:

Отключил от заземления станок треск пропал.

Земля - говно ... куда идёт эта земля?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

9 минут назад, Dan сказал:

Земля - говно ... куда идёт эта земля?

Земля сделана по нормам, металлическая полоса, треугольник из арматуры и окрашена.

Ещё проверю нулевой провод в щитовой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

2 часа назад, petrovv111 сказал:

Земля сделана по нормам, металлическая полоса, треугольник из арматуры и окрашена.

А куда она идёт то?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, Dan сказал:

А куда она идёт то?

В землю)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, petrovv111 сказал:

В землю)

Прикольно ..

А вы точно уверены, что ваш ноль, это ноль, а не земля, а фаза - действительно фаза? ... Перефазировку то же никто не отменял.

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

8 часов назад, Dan сказал:

Земля - говно



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

4 часа назад, Dan сказал:

Прикольно ..

А вы точно уверены, что ваш ноль, это ноль, а не земля, а фаза - действительно фаза? ... Перефазировку то же никто не отменял.

Выяснил еще один нюанс. Сотовая вышка запитана от отдельной линии, которая никак не связана со щитовой моего помещения. Углубленных познаний в электрике не имею, но возможно это тоже как-то влияет.

Изменено пользователем petrovv111

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Гость
Ответить в этой теме...

×   Вставлено с форматированием.   Вставить как обычный текст

  Разрешено использовать не более 75 эмодзи.

×   Ваша ссылка была автоматически встроена.   Отображать как обычную ссылку

×   Ваш предыдущий контент был восстановлен.   Очистить редактор

×   Вы не можете вставлять изображения напрямую. Загружайте или вставляйте изображения по ссылке.


  • Последние посетители   0 пользователей онлайн

    Ни одного зарегистрированного пользователя не просматривает данную страницу

  • Похожий контент

    • От PavelK
      Приветствую. Очередной квест, ответа на который я пока что сам не знаю.
      Дано:  Станок Raylogic 11G 1610, двуголовый -  две трубки Reci W2, два блока розжига (первый штатный, второй Cloudray T100 V2.0)
      Проблема: на второй головке случайным образом пропадает луч, когда на первой всё хорошо, вот так выглядит:

      Внимание на нижний ряд, проблема подчёркнута.
      Повторюсь, что проблема возникает спонтанно только на второй (новой, добавленной) головке. В разных местах на разных файлах.
      Что было сделано и проверено уже:
      1. Пробовали перезапускать из RDWorks начисто задание -
      проблема всё так же остаётся на новой головке.
      2. Пробовали переключать порты блоков у контроллера (проверка на сбойный порт у контроллера)
      - проблема всё так же остаётся на новой головке.
      3. Пробовали менять местами порты у самих блоков розжига  (проверка на наводки по управлению на кабель)
      - проблема всё так же остаётся на новой головке.
      4. Датчик потока воды исключили - закорочен
      - проблема всё так же остаётся на новой головке.

      Ставил вторую головку, трубку и блок розжига я. Поэтому механику и юстировку исключаем сразу.
      Будем пробовать поймать момент "глюка" и попытаться выяснить в начале это возникает (задержка розжига)
      или в конце (тут вообще хз пока что на что грешить)
      Потом попробуем подменить блок розжига на заведомо исправный.

      Я пока что грешу на:
      Неподходящая частота управления блоком, Какую-то взаимонесовместимость (хотя каждый блок розжига подключён в свой отдельный порт контроллера и там опторазвязка, но земля то общая). Не те управляющие уровни сигнала от контроллера Откуда-то паразитная ёмкость взялась по управлению, а блок шибко чувствительный Трубка прикалывается Есть у кого какие идеи, куда копать и с чем может быть связано?

      Выяснилось, что луч появляется нормально, но потом пропадает.
      При этом у самого блока пропадает +5 Вольт внутренних, в общем блок розжига под замену.
      Блок Cloudray T100 V2.0

    • От Игорь 64r
      Здравствуйте, коллеги)) я в лазерном деле новичок. Станок у меня из китая на плате М2, проглядел охлаждение лопнула лазерная труба. Поставил новую, разряд в трубке есть очень слабый, но при этом самого луча даже из трубки не выходит, думаю дело в лазерной трубе. Написал продавцу, тот ответил что дело в блоке розжига, другой товарищ говорит, что скорее всего в трубе. Как выяснить точно в чем дело не знаю, подскажите пожалуйста.
    • От Maxbel
      Всем доброго дня.
      Уже несколько месяцев проблема в том, что луч периодически не выключается на холостом ходу, а продолжает резать.
      Какой то закономерности выявить не смог - первый раз появилась проблема в феврале, потом 2 месяца все нормально, периодически появляется снова. Например сегодня один файл резал плохо, другой нормально.
      БВН разбирал, чистил. С ним была проблема несколько лет назад, но сейчас все нормально.
      Контроллер стоит TL 403CB.
      Подскажите, дело все таки в блоке или контроллере? И что можно ещё попробовать сделать?
      Заранее спасибо за ответы.



    • От Серёжа
      Здравствуйте, уважаемые форумчане. Подскажите.
      Станок 3020 (startos), плата lihuiyu m2 nano, блок zye myjg 60w. Станок брал с рук без лампы, но продавец на связи и уверяет в работоспособности. Поставил 40w трубу ( по габаритам более подходит). Понизил макс. ток через резистор в блоке. С кнопки тест ( как на блоке, так и на панели ) всё стреляет и даёт норм ток, ток регулируется. Через задание с ПК - каретка катается, он якобы режет, но луча нет. Перемычка P и G стоит. Полдня промаялся, потом заметил, что провод идущий с платы с клеммы LO болтается без дела ( очевидно, когда доставал блок, выскочил ). Всунул по схеме в блок к клемму L. Бестолку. Потом подумал, может стабилизатора не хватает по мощности, убрал из цепи его - заработало! Немного порезал, выключил. Но это оказалось совпадением. Сегодня пришёл, включил, ничего не изменяя - снова нет луча. Подскажите, где искать проблемму.
      Заранее спасибо.
      P.s. только вот провода у меня от м2 идут не к блоку питания, а к другой металлической коробке в задней части станка. А вот тот провод LO сунул в сам блок, и в таком раскладе работало. Сегодня попробовал к остальным проводам на клемму L - ноль эффекта. Вернул на место. Что это за отдельная коробка? По схемам вижу, что есит только плата и блок, а у меня 4 элемента, не считая потенциометра.
    • От Backfire
      Внезапно ток на трубке упал максимум до 5 мА.
      Шо сгорело?
×
×
  • Создать...
