Подбор очень гибкой трубки для сжатого воздуха

Рекомендованные сообщения

Товарищи, приветствую!

Нужна очень гибкая трубка для пневмоцилиндра, которая выдержит давление в 8 атмосфер. Трубка строго 6х4 мм (внешний/внутренний диаметр). Силиконовую разрывает в клочья практически сразу, обычная стандартная пневматическая трубка из PU (полиуретана) слишком жёсткая.
Интересует, кто-нибудь сравнивал реально по жёсткости между собой полиуретановую, полиэтиленовую, поли­амидную -  может посоветуете что из личного опыта?

Да, сразу отвечу на вопрос "нафига" - на головке лазера будет пневмоцилиндрик небольшой, а трубка PU создаёт слишком большое сопротивление, не могу разогнать головку (движки и механику менять не предлагать ;) ).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

В магазинах автозапчастей на грузовые авто есть трубки любого диаметра и разной эластичности. Все они (в основном) держат 10 кг давление

Как вариант вкрутить переходники на другой диаметр и использовать более толстые трубки.

На последнем (активном) участке - еще переходник и тонкую трубку.

Изменено пользователем Smith2007

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сложно найти компромисс.

Момент сечения никто не отменял .. )  По этому, либо мягкая, но толстая, либо тонкая но довольно жёсткая.

Просто интересно, почему стандартная полиуретановая не подходит? Может увеличить радиус загиба в гибком кабельканале, сопротивление снизится.

По крайней мере стандартная 6х4 у меня нормально работает на скоростях до 600 мм/с.

Или у тебя ограничение по моторам и свободному месту?

Надо попробовать поискать по теме армированного силикона.

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А почему не


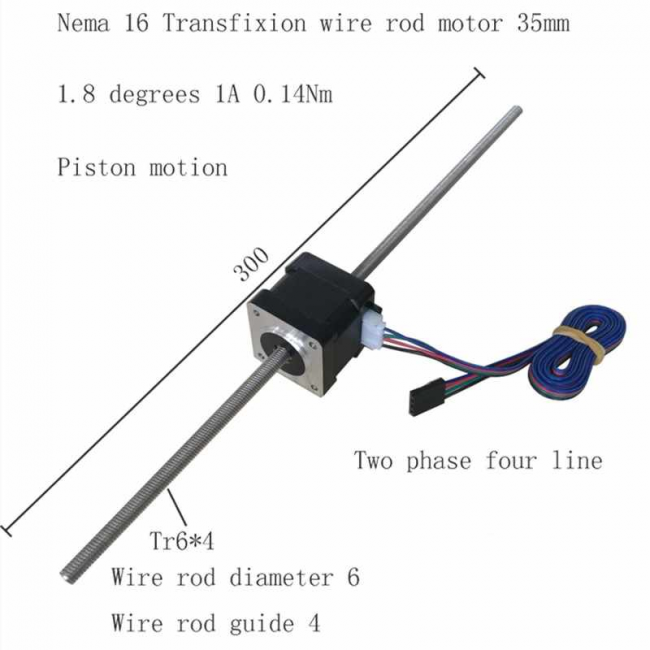

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

8 часов назад, Smith2007 сказал:

на грузовые авто есть трубки любого диаметра и разной эластичности

Только что вернулся, все, что маленького диаметра, очень жёсткие. Перебрал продавец бедный штук 20. Есть мягкие но только отрезками (мне нужно метров 10).

7 часов назад, Dan сказал:

Момент сечения никто не отменял .. )  По этому, либо мягкая, но толстая, либо тонкая но довольно жёсткая.

Материал никто не отменял =)

7 часов назад, Dan сказал:

Просто интересно, почему стандартная полиуретановая не подходит? Может увеличить радиус загиба в гибком кабельканале, сопротивление снизится.

Увы, места нет.

7 часов назад, Dan сказал:

Надо попробовать поискать по теме армированного силикона.

Искал, но, судя по радиусу изгиба, эластичность почти такая же как у PU. Может быть по факту будет лучше, но покупать бухту желания нет без чьего-либо личного опыта =)

6 часов назад, vasa29 сказал:

А почему не

Нужно быстро и мощно (одновременно, увы).











Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

3 часа назад, PavelK сказал:

Материал никто не отменял =)

Угу .. только мягкое всегда будет раздуваться .. ))))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А если сверху на силиконовую трубку пружинку стальную?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

14 часов назад, Shurell сказал:

А если сверху на силиконовую трубку пружинку стальную?

8 атмосфер выдавит силикон через витки пружинки. ) При таком давлении, он как сопля .. )

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В 17.02.2020 в 09:51, Shurell сказал:

А если сверху на силиконовую трубку пружинку стальную?

Хорошая мысль, спасибо. Попробую.

10 часов назад, Dan сказал:

8 атмосфер выдавит силикон через витки пружинки. ) При таком давлении, он как сопля .. )

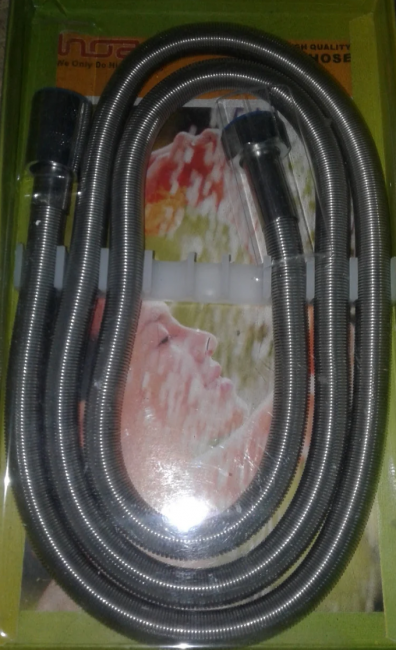

Я думаю, имелась ввиду вот такая:




Витки вплотную друг к другу. Посмотрим, смогу ли найти под 6мм поблизости и какой у неё радиус изгиба и жёсткость будет.







Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

1 час назад, PavelK сказал:

Я думаю, имелась ввиду вот такая:

Да .. возможно .. Правда, не совсем пружинка .. )))) Но, да, близко.

Ситуация в том, что силиконовая трубочка будет не только в диаметре увеличиваться, но и по длине, следовательно, увеличится и расстояние между витками.

Но можно попробовать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Еще вариант - оплетка карбоновой лентой с фиксатором.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

3 часа назад, Shurell сказал:

Еще вариант - оплетка карбоновой лентой с фиксатором.

Вот это найти проблематично.









Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

Вспомнил про кабель на старых утюгах




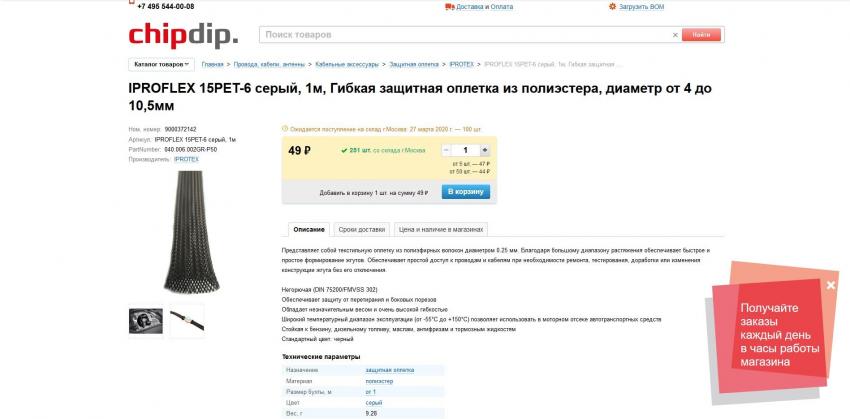

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

Хм, мысля. И толщину не сильно увеличит. Спасибо! Попробуем найти под 6мм!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

18.02.2020 в 17:01, vasa29 сказал:

Вспомнил про кабель на старых утюгах

Её, к сожалению, раздувает и она укорачивается при этом. Этакие пневмомышцы получились.

17.02.2020 в 09:51, Shurell сказал:

А если сверху на силиконовую трубку пружинку стальную?

Ага, работает. Пришлось только смазку внутрь забить, а то начала обдирать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя
