YuraSergeevich

Лазерный станок, пульт управления не реагирует.

Рекомендуемые сообщения

Здравствуйте. У меня проблема, пульт управления не реагирует. Перед этим нажал пуск, на питающем проводе лазерной трубки произошло замыкание и возможно пробило на корпус, потом сразу выключил экстренной кнопкой стоп.у меня руида 6445. Станок заземлен.

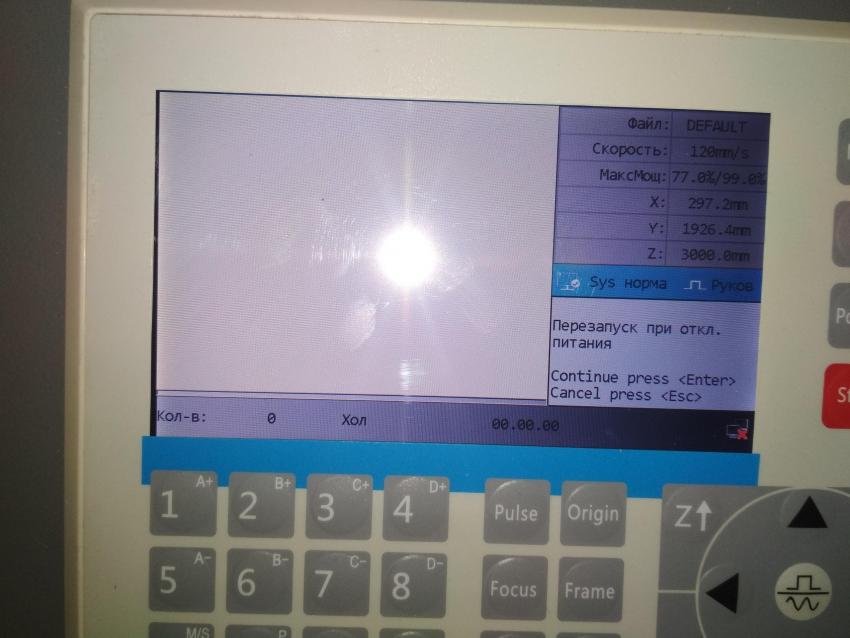

Когда включаешь станок он едет на ноль сначала, а потом возвращается на место , где остановился. потом на табло написано нажать или esc или enter. нажимал не чего не происходит. нажимал все остальные кнопки тоже не реагирует.
помогите пожалуйста


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Доброго дня (хотя, для Вас он уже врятли такой уж добрый).

Судя по всему панель частично выгорела, а именно считывающая микруха.

На панели сбоку есть USB разъём, попробуйте туда мышку и клавиатуру подключить и нажать Enter или Esc.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Если верить разрабам - то на руиде опторазвязка. Т.е. как бы не должно было произойти пробоя.

Попробуйте подключиться по ЛАН или ЮСБ. Если и тут не отвечает - на замену только.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

56 минут назад, Smith2007 сказал:

Если верить разрабам - то на руиде опторазвязка

По питанию могло пробить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

1 час назад, Smith2007 сказал:

то на руиде опторазвязка

Только на входы/выходы - концевики/датчики, драйвера движков и т.д. По питанию ничего нет, кроме полярности и маленького перенапряжения. Статикой пробивается на ура.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Спасибо за помощь. подключился через юсб. работает. саму панель отдал электрику, сказал перепаяет микросхему.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

У меня похожая проблема. Хотел подключить по LAN сделал все по инструкции изменил адрес с 192.168.1.100 на 192.168.8.100 что на роутере нажал кнопку "ЗАПИСАТЬ", в итоге контроллер завис, никакой реакции на кнопки с панели. Выключил, потом заново включил и часть кнопок отказалась работать в том числе "МЕНЮ", а при надати на цифру "1" вылезают настройки. Хочу понять где глюк в панели или в самом контроллере?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
