Замена старого БП на новый Ampetech 50W в станке Raylogic 304 mini

Рекомендуемые сообщения

Ребятки!

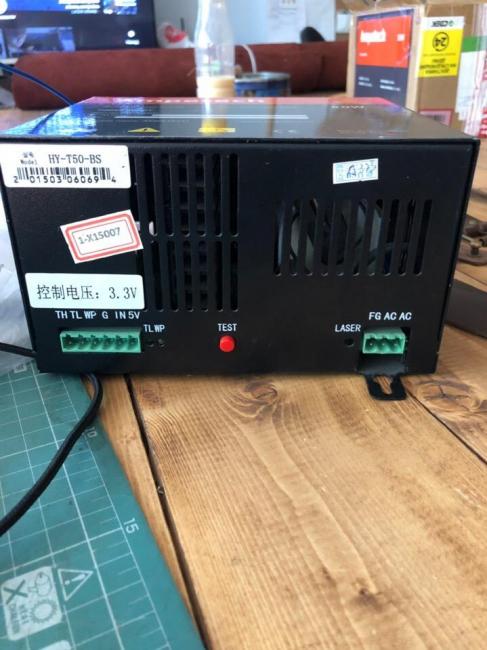

С Реклаба прислали БП под замену старого, только он оказался совсем другой, разъемы изменились.
Техподдержка в выходные, конечно, отсутствует.
Как подключить теперь этот новый БП, что куда?
Форум листал, искал, ничего конкретного по моей теме не нашел.
Работа стоит, прошу помощи, спасибо.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Доброго дня.

Тынц:



И ещё раз тынц:

Что конкретно будет не получаться, пишите =)



А ещё можно сделать так:

@Alex Reklab  ждём Вас =)







Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Уточню у технарей. По G, IN, 5V вроде все понятно - они аналогичны. По остальным выясняю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Спасибо, в этих темах и сижу, сравниваю)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Там основная проблема - понадобиться внешний блок питания, что бы запитать материнку саму, т.к. этот блок другой и у него нет на выходе 24 Вольт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

2 минуты назад, Alex Reklab сказал:

Уточню у технарей. По G, IN, 5V вроде все понятно - они аналогичны. По остальным выясняю.

Получается нужно купить новые клемы и просто зажать в них провода?
Да, с этими сопоставление найдено, есть еще пара подозрений что/куда, но сам не готов проводить эксперименты.
Спасибо, очень жду ответ.

3 минуты назад, PavelK сказал:

Там основная проблема - понадобиться внешний блок питания, что бы запитать материнку саму, т.к. этот блок другой и у него нет на выходе 24 Вольт.

ОМГ, очень жаль, что такие подробности всплывают после того, как оборудование было уже привезено. Я рассчитывал получить просто такой же как у меня был.

Что за внешний блок, где его брать/как подключать? :ph34r:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

19 минут назад, Константин! сказал:

Я рассчитывал получить просто такой же как у меня был.

Видать, на новых моделях станков теперь такие. Давненько у них не был, обновлю обзор.

У вас "Чип и Дип" в городе есть (Челябинск, ул. Труда, 153,  в субботу работают до 19:00), приезжаете в магаз, говорите "мне импульсный блок питания в корпусе на 24 вольта, и минимум 4 ампера".

Вот, примерно, такой: https://www.chipdip.ru/product/lrs-100-24   (по цене около 1500 будет).

Подключение простое:

блок питания -> материнка

GND (V-) -> GND

+24 (V+)  ->  +24

L и N соответственно  к 220 Вольт, заземление то же желательно подключить.

+5 вольт возьмёте от блока розжига (не путать с блоком питания!), надеюсь, хватит, т.к. не знаю сколько по мощности на блоках розжига этого производителя может выдавать канал.

Ну и модель и фото вашей материнки выложите.

Если всё таки "терпит", то, думаю, Реклаб может выслать и старый, пусть Алексей ответит об этом.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

52 минуты назад, PavelK сказал:

Видать, на новых моделях станков теперь такие. Давненько у них не был, обновлю обзор.

У вас "Чип и Дип" в городе есть, приезжаете в магаз (розничный, не оптовый), говорите "мне импульсный блок питания в корпусе на 24 вольта, и минимум 4 ампера".

Вот, примерно, такой: https://www.chipdip.ru/product/lrs-100-24   (по цене около 1500 будет).

Подключение простое:

блок питания -> материнка

GND -> GND

+24 ->  +24

L и N соответственно  к 220 Вольт, заземление то же желательно подключить.

+5 вольт возьмёте от блока розжига (не путать с блоком питания!)

Ну и модель и фото вашей материнки выложите.

Пока не очень понял что и куда, осмысляю. Завтра же сгоняю, сегодня уже закрыты.

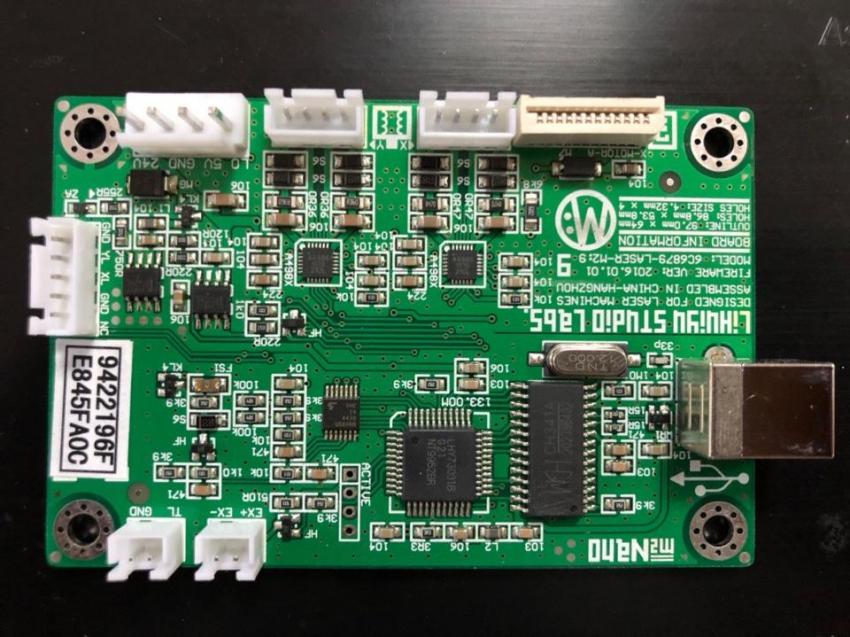

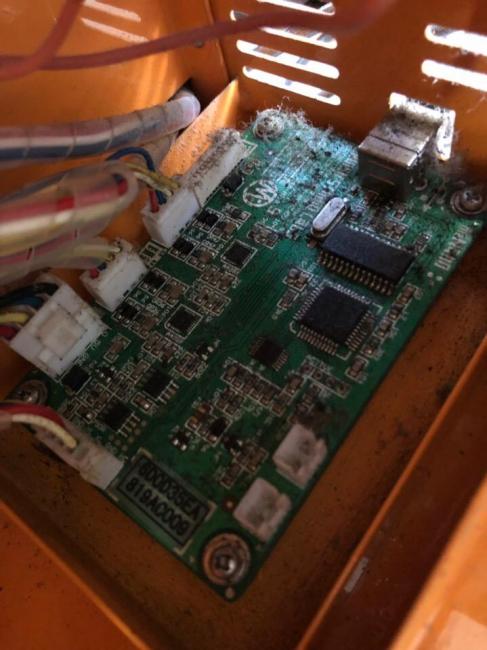

Плата M2



Изменено пользователем Константин!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@Alex Reklab @PavelK

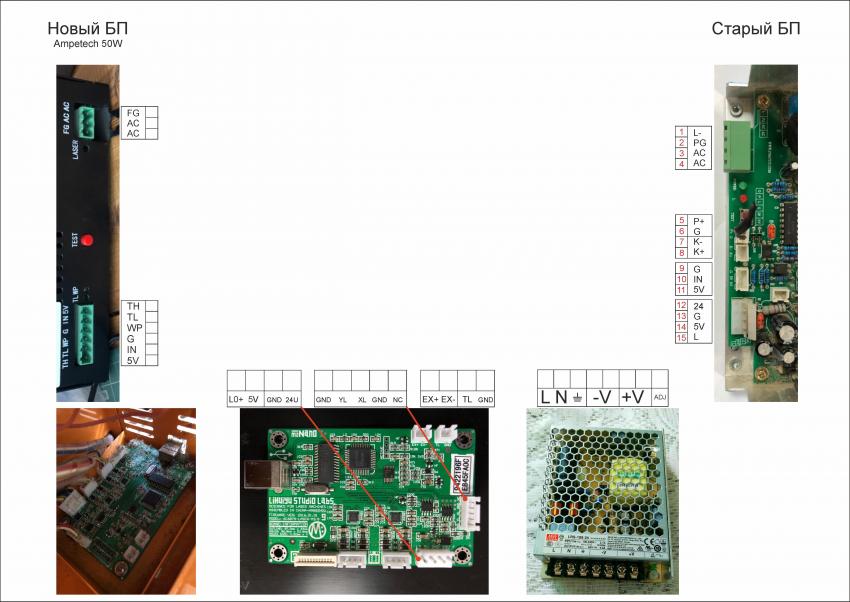

Набросал схемку подключения. Пронумеровал все провода на старом БП.
Прошу помочь с расстановкой цифр, вроде бы переписал все необходимые контакты)

Схема замены блока питаня розжига лазерного станка.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Всё ведь просто, да и в темах вверху прописано...

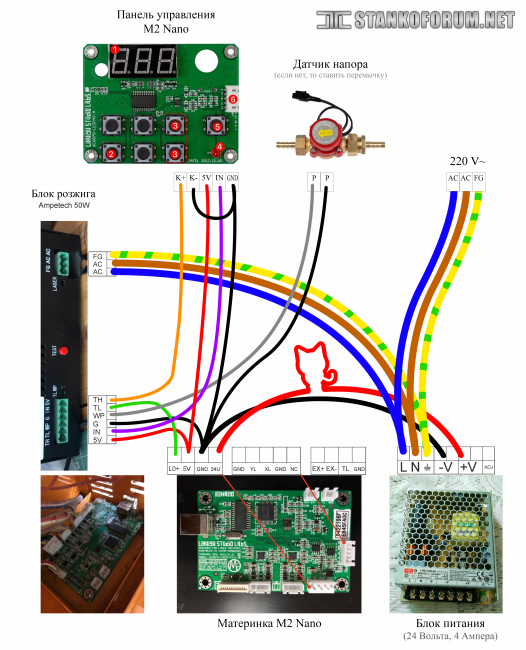

Подключение блока розжига 304 mini.png

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

9 часов назад, PavelK сказал:

Всё ведь просто, да и в темах вверху прописано...

Подключение блока розжига.png

Не для всех просто, спасибо) А толщина проводов на рисунке разная специально, да? И желтый с зелеными полосками?

Только что, Константин! сказал:

Не для всех просто, спасибо) А толщина проводов на рисунке разная специально, да? И желтый с зелеными полосками?

Но больше всего меня смущают места, где из одного провода расходятся в 4, там скрутку делать?

4 минуты назад, Константин! сказал:

Не для всех просто, спасибо) А толщина проводов на рисунке разная специально, да? И желтый с зелеными полосками?

Но больше всего меня смущают места, где из одного провода расходятся в 4, там скрутку делать?

Датчика напора нет, что за перемычка?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

10 минут назад, Константин! сказал:



Но больше всего меня смущают места, где из одного провода расходятся в 4, там скрутку делать?

ну можно и в другом месте их соеденить

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

2 минуты назад, alexander-1 сказал:

ну можно и в другом месте их соединить

Эта штука для такого соединения?


14 минут назад, alexander-1 сказал:

ну можно и в другом месте их соединить

У меня сейчас разные по толщине провода есть. Получается нужно купить какие-то новые и из них собрать все по схеме?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Может все-таки дождемся понедельника и выясним нюансы по моделям станков?

Вы писали в поддержку до покупки, какой год станка или фото блока присылали?

Посмотрим наличие именно таких блоков.

По подключению инструкция Павла очень информативна. Можно воспользоваться ей.

Блок питания на 24В, 4А можно также найти в магазинах или рынках в точках продаж светодиодной ленты.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 минуту назад, Alex Reklab сказал:

Может все-таки дождемся понедельника и выясним нюансы по моделям станков?

Вы писали в поддержку до покупки, какой год станка или фото блока присылали?

Да, пожалуй, дождемся, только в ночь с пн на вт я улетаю, очень хотелось бы все решить завтра(
В техподдержку я звонил, фото не присылал, у меня тоже ребята не спрашивали про год. Я нюансов то не знаю. Заказал трубу новую, т.к. в старой луч пропал. Не работает, в новой тоже не появляется. Затем заказал блок розжига, его теперь не получается поставить, такие дела.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

2 минуты назад, Константин! сказал:

Да, пожалуй, дождемся, только в ночь с пн на вт я улетаю, очень хотелось бы все решить завтра(
В техподдержку я звонил, фото не присылал, у меня тоже ребята не спрашивали про год. Я нюансов то не знаю. Заказал трубу новую, т.к. в старой луч пропал. Не работает, в новой тоже не появляется. Затем заказал блок розжига, его теперь не получается поставить, такие дела.

Врятли за один день транспортники успеют переслать даже если есть блок в наличии и мы передадим его в транспортную.

В таком случае давайте подключать этот по схеме. Приобретите 24В блок питания.

Либо ждем вашего возвращения и спокойно разбираемся, почту я проверю просмотрю переписку. Пришлите в личку вашу электронку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Только что, Alex Reklab сказал:

Врятли за один день транспортники успеют переслать даже если есть блок в наличии и мы передадим его в транспортную.

В таком случае давайте подключать этот по схеме. Приобретите 24В блок питания.

Либо ждем вашего возвращения и спокойно разбираемся, почту я проверю просмотрю переписку. Пришлите в личку вашу электронку.

Понятно, что не перешлем, тут без вопросов)

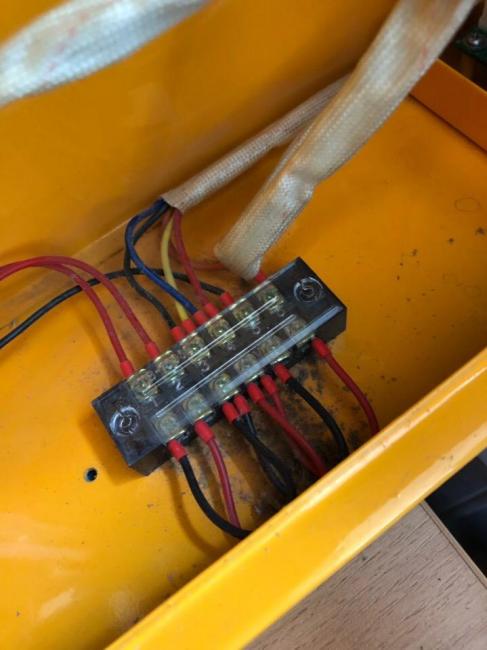

Блок я купил, пытаюсь по схеме сводить. Не понятно что за штука на моей последней картинке.
Меня 10 дней не будет, надо подключиться хотя бы временно с тем что есть)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

На последней картинке скорее всего клеммник.

Нужно перевернуть при отключенном напряжении и посмотреть, как выглядит.

Либо любой провод проследить и по логике подсоединения будет понятно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

17 часов назад, PavelK сказал:

Всё ведь просто, да и в темах вверху прописано...

Подключение блока розжига.png

Более-менее разобрался, теперь вопрос в 220. Там уже все занято) Подключена кнопка пуск, внешняя земля и еще что-то (провод уходит в сторону рабочего поля). Куда подключать эти провода? AC AC FG

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Вы блок питания 24в от чего подключали?

Запитайте блок розжига от этих же источников согласно схеме, через клеммник или на контактах БП 24В параллельно.

Будьте внимательны и подключайте в разъемы блока розжига согласно буквенным обозначениям, на схеме они отображены зеркально.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, Alex Reklab сказал:

Вы блок питания 24в от чего подключали?

Запитайте блок розжига от этих же источников согласно схеме, через клеммник или на контактах БП 24В параллельно.

Будьте внимательны и подключайте в разъемы блока розжига согласно буквенным обозначениям, на схеме они отображены зеркально.

Ребята, большое спасибо за помощь! @PavelK схема отличная. Все подключил, выглядит сейчас вот так.



2 минуты назад, Константин! сказал:

Ребята, большое спасибо за помощь! @PavelK схема отличная. Все подключил, выглядит сейчас вот так.





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В 07.07.2019 в 11:28, Константин! сказал:

А толщина проводов на рисунке разная специально, да? И желтый с зелеными полосками?

Ну, вообще да. Просто есть совсем "тонюсенькие" провода - ими нельзя подключать силовую нагрузку, силовые указаны толстыми линиями.

В 07.07.2019 в 11:28, Константин! сказал:

Но больше всего меня смущают места, где из одного провода расходятся в 4, там скрутку делать?

Можно там, можно в любом другом месте (например, у блока питания т.к. там винтовая клемма).

В 07.07.2019 в 11:28, Константин! сказал:

Датчика напора нет, что за перемычка?

А стоило бы. На новых версиях есть. Перемычка, эм, просто эти два провода скрутить между собой (можно прямо у блока розжига между WP и G пинами)

16 часов назад, Константин! сказал:

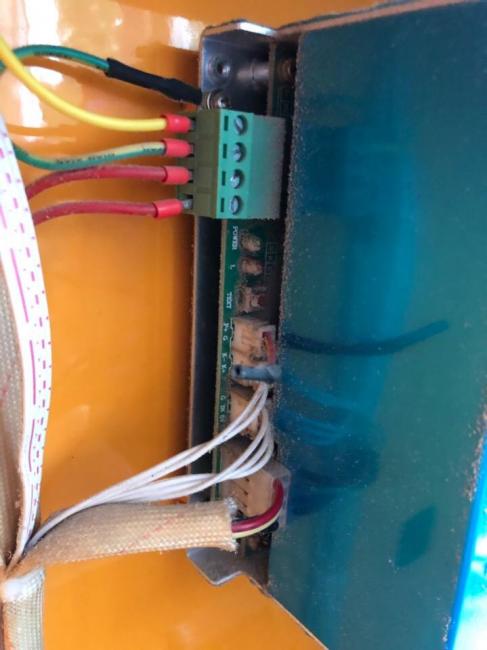

Куда подключать эти провода? AC AC FG

От туда, откуда к старому блоку розжига они приходят ровно на то же место.

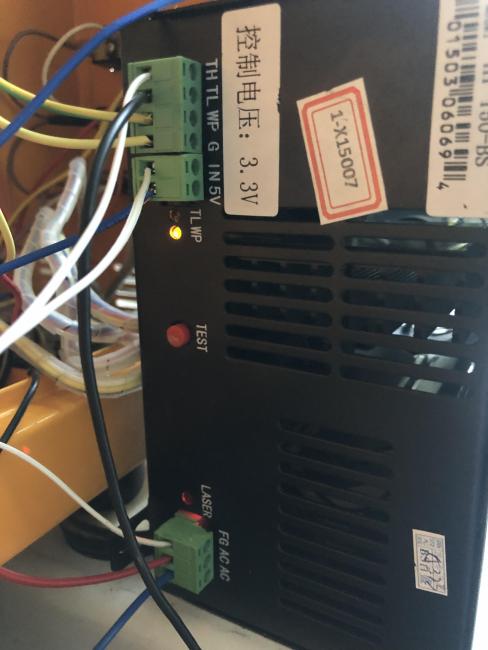

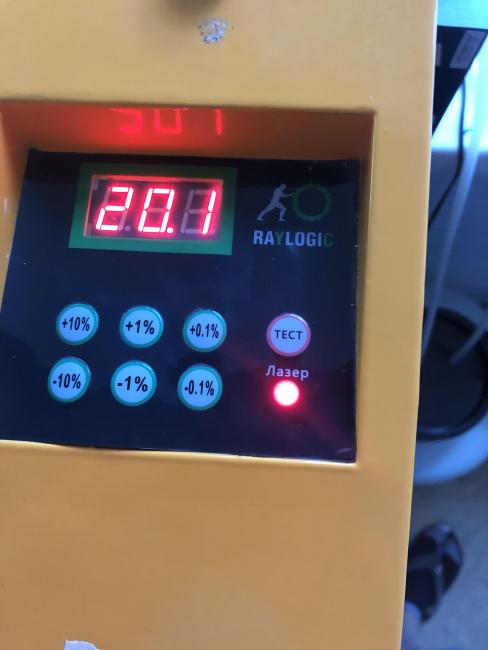

По фото, что-то мне кажется, что что-то не так... Не должен светодиод "лазер" гореть.   Вы пробовали запускать?   Кнопка "пульс" работает,  луч есть?









Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

9 часов назад, PavelK сказал:

Ну, вообще да. Просто есть совсем "тонюсенькие" провода - ими нельзя подключать силовую нагрузку, силовые указаны толстыми линиями.

Можно там, можно в любом другом месте (например, у блока питания т.к. там винтовая клемма).

А стоило бы. На новых версиях есть. Перемычка, эм, просто эти два провода скрутить между собой (можно прямо у блока розжига между WP и G пинами)

От туда, откуда к старому блоку розжига они приходят ровно на то же место.

По фото, что-то мне кажется, что что-то не так... Не должен светодиод "лазер" гореть.   Вы пробовали запускать?   Кнопка "пульс" работает,  луч есть?









Весь день уже работаем. НО.
Тест на панели работать перестал. Работает только тест на блоке розжига.
Диод теста на панели живет своей жизнью, хочет светит, а хочет нет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Попробуйте подключить K+ вместо TH к TL.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Доброго времени суток.

Я не могу разобраться в одном вопросе.

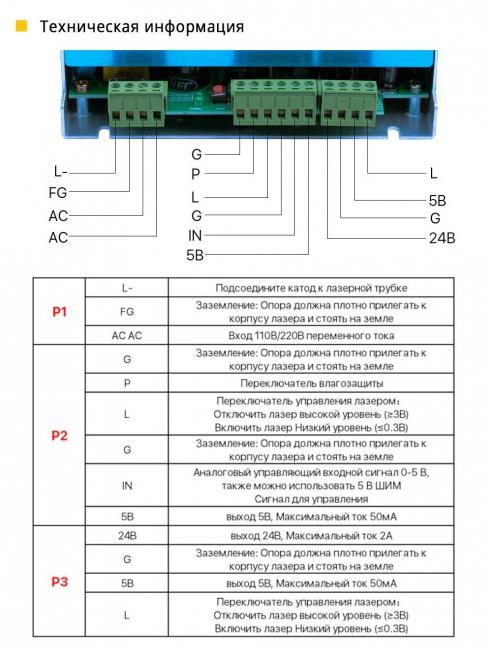

У меня вот такой блок розжига и плата M2nano.  Сам блок к сети 220в подсоединён. Тест с кнопки проходит.

Луч есть. Вопрос, как подключить данный блок к материнке M2. К моторам и концевикам мать уже подсоединил. Эта часть работает.

Вот только луч не включается. Помогите советом, если не затруднит, за ранее благодарен.




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Гость
Ответить в этой теме...

×   Вставлено с форматированием.   Вставить как обычный текст

  Разрешено использовать не более 75 эмодзи.

×   Ваша ссылка была автоматически встроена.   Отображать как обычную ссылку

×   Ваш предыдущий контент был восстановлен.   Очистить редактор

×   Вы не можете вставлять изображения напрямую. Загружайте или вставляйте изображения по ссылке.


  • Последние посетители   0 пользователей онлайн

    Ни одного зарегистрированного пользователя не просматривает данную страницу

  • Похожий контент

    • От Игорь 64r
      Здравствуйте, коллеги)) я в лазерном деле новичок. Станок у меня из китая на плате М2, проглядел охлаждение лопнула лазерная труба. Поставил новую, разряд в трубке есть очень слабый, но при этом самого луча даже из трубки не выходит, думаю дело в лазерной трубе. Написал продавцу, тот ответил что дело в блоке розжига, другой товарищ говорит, что скорее всего в трубе. Как выяснить точно в чем дело не знаю, подскажите пожалуйста.
    • От Maxbel
      Всем доброго дня.
      Уже несколько месяцев проблема в том, что луч периодически не выключается на холостом ходу, а продолжает резать.
      Какой то закономерности выявить не смог - первый раз появилась проблема в феврале, потом 2 месяца все нормально, периодически появляется снова. Например сегодня один файл резал плохо, другой нормально.
      БВН разбирал, чистил. С ним была проблема несколько лет назад, но сейчас все нормально.
      Контроллер стоит TL 403CB.
      Подскажите, дело все таки в блоке или контроллере? И что можно ещё попробовать сделать?
      Заранее спасибо за ответы.



    • От Серёжа
      Здравствуйте, уважаемые форумчане. Подскажите.
      Станок 3020 (startos), плата lihuiyu m2 nano, блок zye myjg 60w. Станок брал с рук без лампы, но продавец на связи и уверяет в работоспособности. Поставил 40w трубу ( по габаритам более подходит). Понизил макс. ток через резистор в блоке. С кнопки тест ( как на блоке, так и на панели ) всё стреляет и даёт норм ток, ток регулируется. Через задание с ПК - каретка катается, он якобы режет, но луча нет. Перемычка P и G стоит. Полдня промаялся, потом заметил, что провод идущий с платы с клеммы LO болтается без дела ( очевидно, когда доставал блок, выскочил ). Всунул по схеме в блок к клемму L. Бестолку. Потом подумал, может стабилизатора не хватает по мощности, убрал из цепи его - заработало! Немного порезал, выключил. Но это оказалось совпадением. Сегодня пришёл, включил, ничего не изменяя - снова нет луча. Подскажите, где искать проблемму.
      Заранее спасибо.
      P.s. только вот провода у меня от м2 идут не к блоку питания, а к другой металлической коробке в задней части станка. А вот тот провод LO сунул в сам блок, и в таком раскладе работало. Сегодня попробовал к остальным проводам на клемму L - ноль эффекта. Вернул на место. Что это за отдельная коробка? По схемам вижу, что есит только плата и блок, а у меня 4 элемента, не считая потенциометра.
    • От Backfire
      Внезапно ток на трубке упал максимум до 5 мА.
      Шо сгорело?
    • От PavelK
      Приветствую.
      Думаю не нужно никому открывать глаза на текущую ситуацию, поэтому составляю и пытаюсь поддерживать в актуальном состоянии список того, чего мы потеряли на данный момент (в основном что касается оборудования, софта, денежных вопросов) и чем можно заменить.
      В плане софта написал опер соурс (открытый исходный код - пофиг на санкции) аналоги, которыми лично я пользуюсь.
      SKF - качественные подшипники. Поставок не будет.
      Можно попробовать перейти на FAG.
      Adobe - графические редакторы. Продление подписок/лицензий недоступно.
      Photoshop заменить на Krita (близкий по возможностям), Illustrator заменить на Inkscape (для макетов на лазеры более чем хватает).
      DepositPhotos - фотобанк. Подписки для РФ недоступны. По количеству найти конкурентов нелегко (для российской тематики).
      Как вариант Shutterstock.
      Autodesk - системы проектирования и моделирования (САПР).
      Autocad, Fusion 360  можно заменить на FreeCad (не равноценная, но для большинства пойдёт), 3DS Max на Blender.
      Хостинг.  Большинство иностранных не может принять оплату картами (говорят Тинькофф работает, но это не точно).
      Можно попробовать fornex.com.  Крипта.
      Домены. Большинство зарубежных так же не хочет принимать карты.
      Можно попробовать porkbun.com. Крипта.
      Aliexpress - вроде пока что всё ок, оформляется в обычном режиме. У некоторых есть задержки с доставкой на 2 недели (лично у меня зависло то же).
      Скорее всего если и будут проблемы, то временные.  Курс доллара выше, нежели официальный.
      Расходка - многие поставщики временно прекратили поставку не популярного товара и обновляют прайсы.
      Как долго "временно" продлиться неизвестно.
      Фанера - в большинстве на текущий момент цена прежняя на кубы. В розницу зависит от магазина. Но всё может быть индивидуально, в зависимости от поставщика. НО лес покрайне мере подешевел.
      Виза и Мастеркард - карты, выпущенные в РФ, только в РФ и будут работать. Так что с оплатой снаружи станет всё веселее.
      PayPal - платёжная система/процессинг для бизнеса. Приостанавливает работу. Новые карты привязать нельзя. Регистрация заблокирована. Вывод только на карты банков не под санкциями (похоже, что заблокируют скоро вовсе).
      Webmoney - платёжная система/процессинг для бизнеса. Долларовые кошельки для РФ то же всё.
      Payoneer - платёжная система/процессинг для бизнеса. приостанавливает работу в РФ. Карты и так уже не действовали, сейчас ещё и перестанет вывод на счета.
      Как вариант Биткоин  (уточняйте, что бы платформа не заблокировала рф)
      или ищите кошельки с виртуальными картами (UPD: всё прикрыли для новых пользователей).
      DHL, FedEx, UPS  - транспортные компании. Приостановили доставку грузов В РФ.
      AMD,  Intel, HP, IBM - вроде как приостанавливают поставки процессоров и т.д., но нужно уточнить.
      Можно достать на Алишке, но на данный момент всё снесли подчистую. Много мошенников, так что заказывайте только в проверенных магазах.
      Rutracker.org -  Поговаривают, что разблокировали.
      Siemens, Panasonic - высокоточные датчики, PLC и т.д. Поставок не будет.
      Как вариант Omron, но далеко не полностью покрывает да же половину от них и цена сильно больше.
      EBay - Один из крупнейших интернет магазинов, типа Ozon/Wildberries только с иностранными товарами. Приостановили поставку заказов.
      Etsy - крупный магазин хендмейда и тому подобного. Невозможно вывести средства.
      Microsoft - останавливает продажи продуктов и услуг. Обновления скорее всего то же не будут приходить (нужно уточнить, на момент публикации поста работали). Microsoft это не только Винда, но ещё и Word, Excel и прочее.
      Переходим на Linux. Можно начать с Ubuntu.  Вместо Word, Excel - LibreOffice.
      IPG - излучатели для волоконников. Есть информация, что перестали сотрудничать напрямую.  Не подтвердилось.
      Canon - принтеры. Официальный магазин приостановил продажи, в том числе через официальных дилеров.
      Поставки запчастей и расходки у официальных дилеров пока что не остановлены (возможно временно, пояснений получить не удалось).
      Pornhub -  запретил доступ к контенту, подпискам.
      DropBox - файловое хранилище. В ближайшем времени полностью прекратит работу.
      Как вариант Backblaze или Google диск.
      LetyShops - кешбэк сервис. Счета заморожены (возможно навсегда), вывести накопившиеся средства нет возможности.

      UPDT1:
      3M - клеевые составы/полиграфия.
      Epson - принтеры и запчасти к ним (нужно перепроверить).
      Итого: в основном пока что мы ещё не ощутили всех "прелестей". Предполагаю самую жесть в конце апреля (так как договора на предыдущие поставки ещё действуют энное кол-во времени).
      Основная проблема, как мне кажется, с местными поставщиками расходки т.к. на налаживание логистики уйдёт достаточно много времени.

      Кроме софта, пока что, у лазерщиков в плане запчастей всё относительно спокойно, кроме некоторых возможных задержек.

      Челноки вперёёёд.
      ВАЖНО: Вся информация может быть недостоверной или не точной или измениться в любой момент или хз что ещё.
      Буду стараться поддерживать актуальность. Просьба дополнять, если кто в курсе про что-то другое или что-то изменилось в списке.
×
×
  • Создать...
