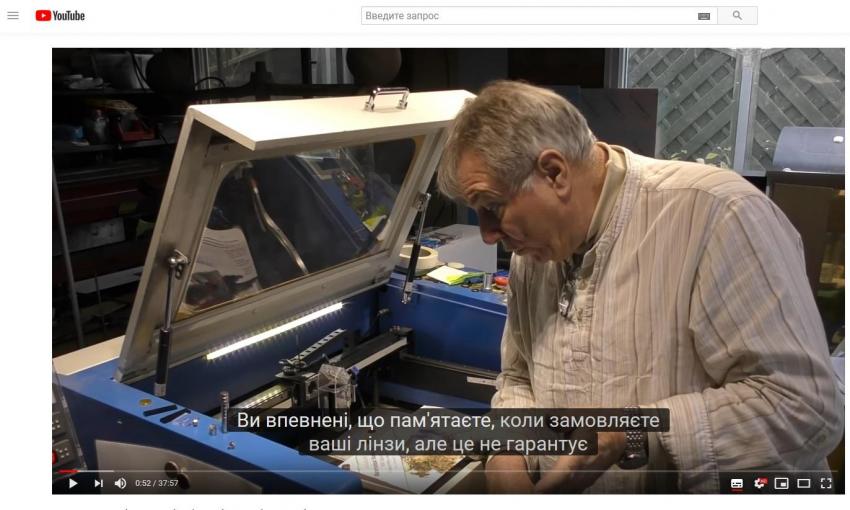

1 час назад, alexander-1 сказал:

Если кто то ещё и переведёт, то будет просто прекрасно



Саш, так что ты не понял из его видео?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

почти всё понятно, но боюсь что мог что то пропустить важное

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

если его видео по порядку смотреть, а не с последнего начинать, понятнее будет ;)







Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Про две линзы интересно, слаб я в ангельском языке.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Блин. Дед - молодец.

Ну вот, что я лично для себя вынес с этого:

Вакуумный прижим материала его конструкции не эффективен, более эффективно использовать магниты.

Про две линзы. Первую он поставил менисковую (американскую), вторую китайскую. Я например не понял зачем вторая..

Поясню. Изготавливаем станки СО2 оборудованные китайскими излучателями (для низкого ценника). Так использовали как китайские линзы, так и линзы (какбы) американские-сингапур (а проще сделанные в китае только по нормальной технологии) менисковые. Так вот.

Менисковая линза дает более узкий луч на выходе, а следовательно более высокую плотность мощности, ну и конечно более лучшее качество в плане гравировки из за более тонкого луча в фокусе. Реально разница есть. :) Ну и по цене тоже.

Мне пока не понятно зачем вторая линза сверху. Или я, так же как и Александр чего то не понял.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

4 часа назад, KUZNETS сказал:

Мне пока не понятно зачем вторая линза сверху

тут любая книжка про оптику в помощь

если коротко то вы уже сами об этом написали

4 часа назад, KUZNETS сказал:

дает более узкий луч на выходе, а следовательно более высокую плотность мощности

так вот здесь ещё более более узкий луч :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Скорее всего первая рассеивающая. P.S. видео не смотрел.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя


Нет устанавливается 1 линза
длиннофокусная или короткофокусная

У него головка позволяет использовать разные линзы
Место установки просто разное


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Гость
Ответить в этой теме...

×   Вставлено с форматированием.   Вставить как обычный текст

  Разрешено использовать не более 75 эмодзи.

×   Ваша ссылка была автоматически встроена.   Отображать как обычную ссылку

×   Ваш предыдущий контент был восстановлен.   Очистить редактор

×   Вы не можете вставлять изображения напрямую. Загружайте или вставляйте изображения по ссылке.
