sheverigor

При резке на скорости выше 30мм/с появляется волна

Рекомендуемые сообщения

Привет всем, столкнулся с такой проблемой: при резке на скорости свыше 30 мм/с появляется волна. Детали не сильно мелкие. Уменьшение скорости не есть вариант, т.к. теряется весь смысл резки. Также если резать на скорости 70 мм/с некоторые мелкие детали, то в местах где есть углы, происходит как бы стук и вибрация всего станка и через определенное время ось Y вообще может смесится выше (по ходу идёт пропуск шага). Станок с размером роля 1200*900мм.

Читал на разных форумах, но результат пока 0. Кто пишет, что на больших столах у всех такая проблема почти и она не лечится.

P.s. если резать большие детали и без мелких поворотов, проблем нет.

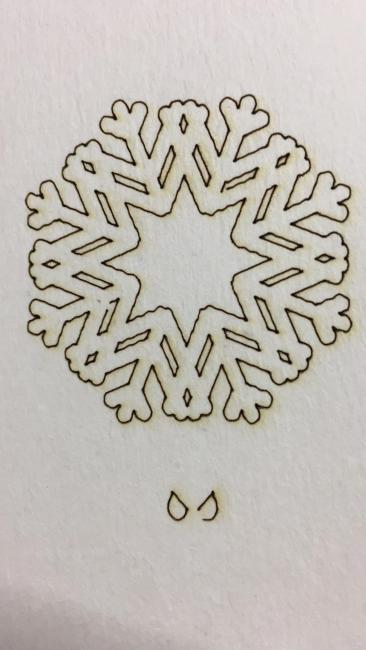

Фото прилагаю



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Это норма для такого поля =)

Ремённый привод начинает вибрировать на больших расстояниях + движки слишком слабые, а момент инерции большой.

Лечится достаточно просто: замена движков на гибридный серво (либо увеличение напряжения питания, но не все двигатели выдерживают продолжительное время), хорошая смазка кареток, натяжка ремня ну и от вибрации ремня на саму головку (там, где над ней проходит ремень) ставиться ролик.





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

1. Для начала проверьте не болтается ли линза в тубусе

2. Проверьте не болтается ли вся лазерная головка на каретке.

3. Уменьшите значение ускорений.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Все проверено и перебрано. Движки на 5,8 А стоят. Вибрация идёт только по Y. Скорей всего надо с настройками поиграться

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Дрожат значит параметры ускорения скорости не правильно подобраны... А провода проверяли? (ну, так на всякой случай)



Изменено пользователем 008shadow

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Все, вопрос можно закрывать, решение нашел, уменьшил ускорение. Все норм теперь

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@sheverigor  т.е. просто программно?  Какие значения поставили, если не секрет, думаю, другим то же полезно будет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Сделаю скрины и выложу тут позже

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Скрины можете выслать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

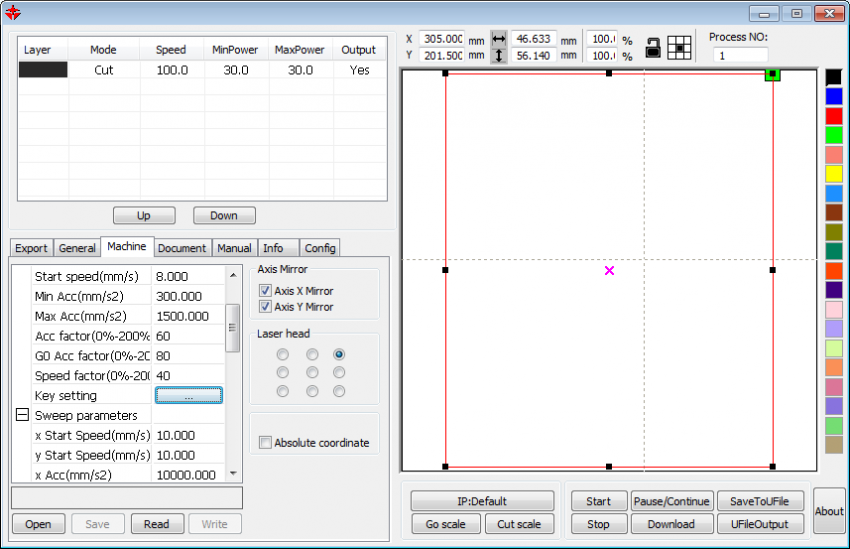

я частично вылечил загрузкой предустановок  резки



то же самое можно настроить на панели станка, так же можно значения предустановки slow cutting уменьшить в половину, сглаживает волны реза  еще сильнее

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

@Автор а что при этом происходит?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

4 часа назад, WillForce сказал:

@Автор а что при этом происходит?

Вопрос странный, но происходит избавление от проблемы данной темы форума.

Вот ответ:

Уменьшение волны при резе за счет снижение ускорений и увеличения плавности хода станка по X Y.

Пробуйте, вернуться к заводским настройкам всегда можно, заводской режим General cutting.

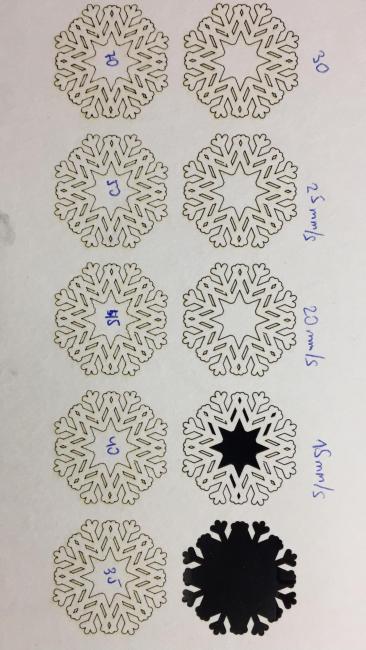

Для тестов можно найти скорость при которой ваш станок еще прорезает, но появляется волна на криволинейных и/или диагональных резах (проявляется как правило на кривых линиях небольших размеров, см. теме топикстартера про снежинки) и меняйте параметры, тенденцию к уменьшению/увеличению волны на кривых резах вы должны будете заметить. Ничего не получится - вернетесь к стандартным настройкам.

И еще, это пользовательские параметры, их менять можно без последствий для станка, все что менять не следует защищается паролем)



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

я имел ввиду, что ухудшается при установке этих параметров?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, WillForce сказал:

я имел ввиду, что ухудшается при установке этих параметров?

ничего не ухудшается, указанными настройками корректируются ускорения и замедления лазера в режиме реза.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

В 16.01.2017 в 14:06, Автор сказал:

настройками корректируются ускорения и замедления лазера в режиме реза.

Совершенно верно. Я вообще поставил ускорение 800. Проблем нет. Этот параметр очень зависит от жесткости механики. Чем выше жесткость - тем большее значение ускорения можно ставить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@KUZNETS  в основном ускорение зависит он шаговых лвигателей, а остальное это механика.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

В 17.01.2017 в 18:19, PavelK сказал:

в основном ускорение зависит он шаговых лвигателей

Согласен, поддержит ли двигатель ускорение, будет зависеть от модели двигателя, от нагрузки, и от напряжения питания блока.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В 13.01.2017 в 14:57, Автор сказал:

я частично вылечил загрузкой предустановок  резки



то же самое можно настроить на панели станка, так же можно значения предустановки slow cutting уменьшить в половину, сглаживает волны реза  еще сильнее

Доброго дня ! Можете написать на английском какой параметр отвечает за ускорение а какой за плавность хода.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Всё, где "Acc" это ускорение, "Speed" соответственно скорость.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

3 часа назад, PavelK сказал:

Всё, где "Acc" это ускорение, "Speed" соответственно скорость.

Спасибо



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Столкнулся с аналогичной проблемой но не на RDworks, а на LaserCut 5.3 и портальном станке 1525 с материнской платой 6565.
Возможно изменять только 1 параметр в во всей программе, который отвечает за угловое ускорение и тот не дает обратной связи, как режет с вибрациями так и продолжает резать. Станок облазил весь, осталось в подшипники заглянуть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В итоге станок скушал угловое ускорение 60 и полюбил расслабленные ремни, с подшипниковой группой все нормально.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В 17.11.2016 в 16:59, sheverigor сказал:

Сделаю скрины и выложу тут позже

Здравствуйте, сделайте пожалуйста скрины!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В 13.01.2017 в 09:57, Автор сказал:

я частично вылечил загрузкой предустановок  резки



то же самое можно настроить на панели станка, так же можно значения предустановки slow cutting уменьшить в половину, сглаживает волны реза  еще сильнее

А где такое меню есть"Slow cutting"

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

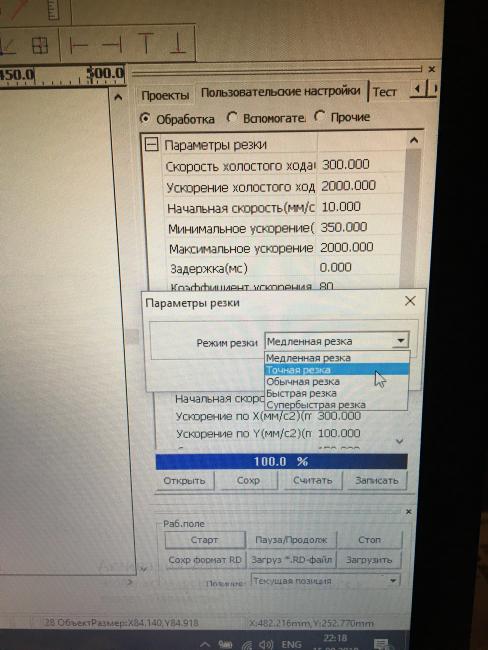

На русском выглядит вот так, это пользовательские настройки


Поделиться сообщением


Ссылка на сообщение
