Виснет станок на контроллере ruida

[Dimadze 5]

Всем привет. Подскажите, с чем может быть связано:

Труба reci w6, контроллер ruida 6442s

Во время выполнения задания останавливается резка. Может остановиться в любом месте файла или после старта приехать в начало резки и остановиться. Кнопки на панели управления частично работают: Z\U, мощность, скорость нажимаются. Стрелочки, старт/стоп, пульс не нажимаются. После нажатия reset и перезагрузки предлагает продолжить с места где повис, как при неожиданном выключении.

Иногда бывают пробелы в резке. Т.е. по линии реза по несколько мм выключается луч и получаются пропуски.

Всё это происходит чаще всего утром, а как станок "прогреется", так до вечера работает без проблем.





[Шерлок 32]

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

• Ruida 6442s. Не работает несколько кнопок на панели
• реле времени
• Ruida rdc6442s-b сгорела микруха
• Создаем кнопку

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)

[Dan 481]

54 минуты назад, Dimadze сказал:

Всем привет. Подскажите, с чем может быть связано:

Труба reci w6, контроллер ruida 6442s

Во время выполнения задания останавливается резка. Может остановиться в любом месте файла или после старта приехать в начало резки и остановиться. Кнопки на панели управления частично работают: Z\U, мощность, скорость нажимаются. Стрелочки, старт/стоп, пульс не нажимаются. После нажатия reset и перезагрузки предлагает продолжить с места где повис, как при неожиданном выключении.

Иногда бывают пробелы в резке. Т.е. по линии реза по несколько мм выключается луч и получаются пропуски.

Всё это происходит чаще всего утром, а как станок "прогреется", так до вечера работает без проблем.





Указка стоит/стояла? Если была, куда подключена?
Проверить/промониторить  напряжение питания контроллера в момент выполнения задания.
БП один на всё, или минимум пара - на контроллер и на драйверы?
Как выполнено заземление?
Как далеко от драйверов и контроллера расположен блок розжига?

[Dimadze 5]

указка была, подключена была на 5в. Блоки питания на разный вольтаж отдельные. На шину подается напряжение и с неё уже кому сколько нужно берётся.

Блок розжига в станке далеко от электронной части. Станку лет 7. Началось такое недавно, месяца 3 назад.

Заземление есть, точнее про него ничего не скажу.

[Dan 481]

5 часов назад, Dimadze сказал:

указка была, подключена была на 5в.

Я знаю её напряжение, я спрашивал, куда она была подключена.
Все её провода отключили от питания и вынули их всех кабельканалов?

[PavelK 1,541]

18 часов назад, Dimadze сказал:

После нажатия reset и перезагрузки предлагает продолжить с места где повис, как при неожиданном выключении.

Было несколько раз такое на старых контроллерах - памяти конец приходит, с этим уже ничего не поделать.

Может быть конечно по питанию как Дэн говорит, но чёт сомневаюсь.



[Dimadze 5]

Провода болтались в станке. Сегодня заехал на работу. Пропылесосил станок, достал все болтающиеся провода, подтянул все винтики на колодках. На неделе понаблюдаю и отпишу изменилось ли что.

[Dimadze 5]

За два дня наблюдения такие: подвисать стал гораздо меньше, пропусков при резке стало гораздо меньше. Но глюки остались. Если до уборки он подвисал в основном утром раз до 10-15 и далее как часики, то теперь в течение рабочего дня рандомно. Такие наблюдения.

[Dan 481]

12.09.2025 в 13:59, Dimadze сказал:

указка была, подключена была на 5в.

А про отключение её и про провода что скажешь?


12.09.2025 в 13:59, Dimadze сказал:

Блоки питания на разный вольтаж отдельные.

Напряжение 24v на контроллере проверял на уровень, стабильность, шумы?
Внутреннее напряжение 5v в самом контроллере проверял на уровень, стабильность, шумы?

И можно фото самого контроллера, что бы было хорошо видно все подключённые в него провода?
А так же фото блоков питания, так же с подключёнными в них проводами?

[Dimadze 5]

30 минут назад, Dan сказал:

А про отключение её и про провода что скажешь?

полностью провода удалил все. Плюс я давно достал. Минус болтался.

32 минуты назад, Dan сказал:

Напряжение 24v на контроллере проверял на уровень, стабильность, шумы?
Внутреннее напряжение 5v в самом контроллере проверял на уровень, стабильность, шумы?

Напряжение на блоках питания тестером померил. А шумы и прочее нет возможности замерить.



34 минуты назад, Dan сказал:

И можно фото самого контроллера, что бы было хорошо видно все подключённые в него провода?
А так же фото блоков питания, так же с подключёнными в них проводами?



[Dan 481]

45 минут назад, Dan сказал:

что бы было хорошо видно все подключённые в него провода?



А что ещё, кроме контроллера, запитано от БП 24v?

Изменено 17 сентября пользователем Dan

[vasa29 578]

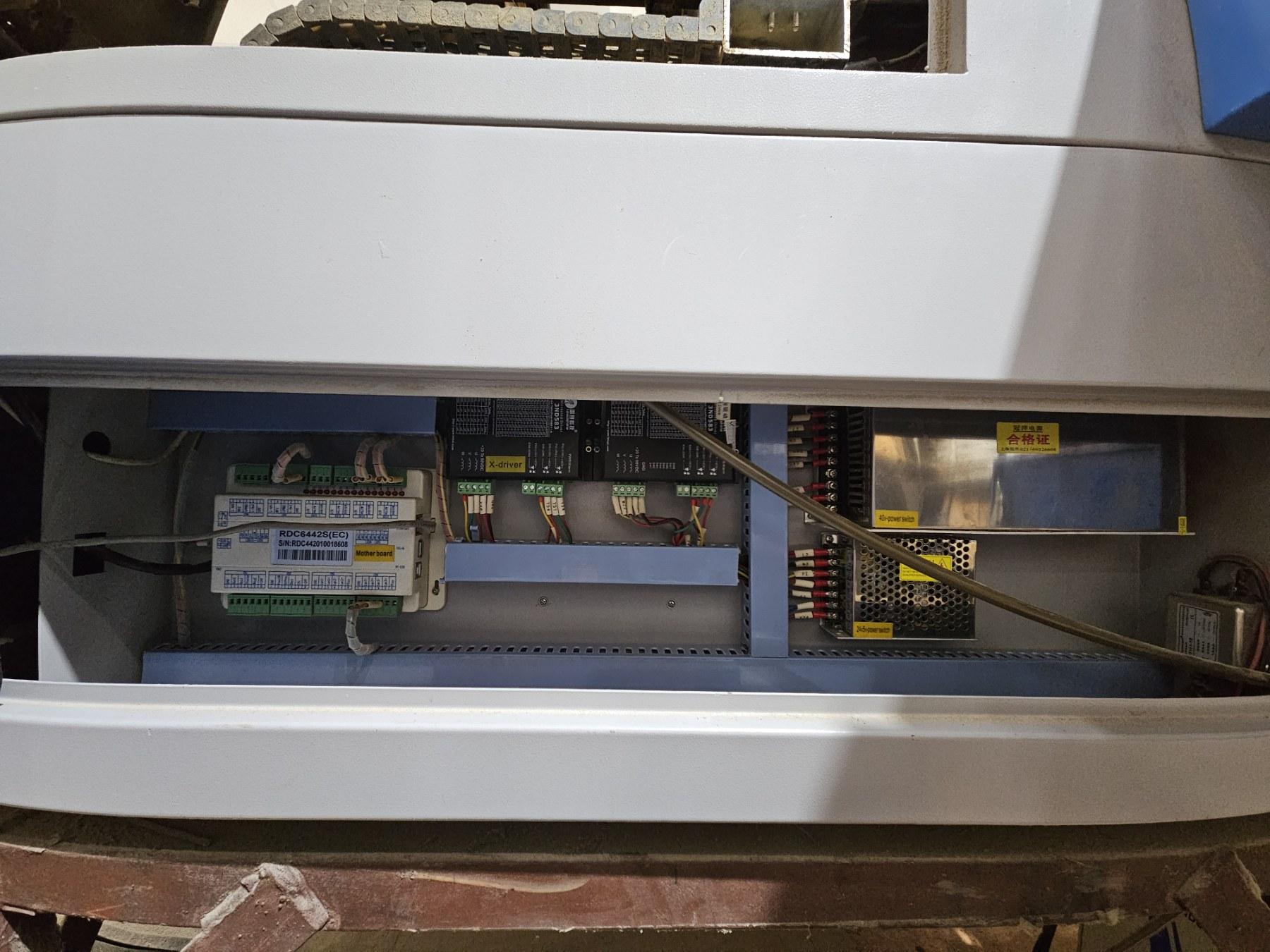

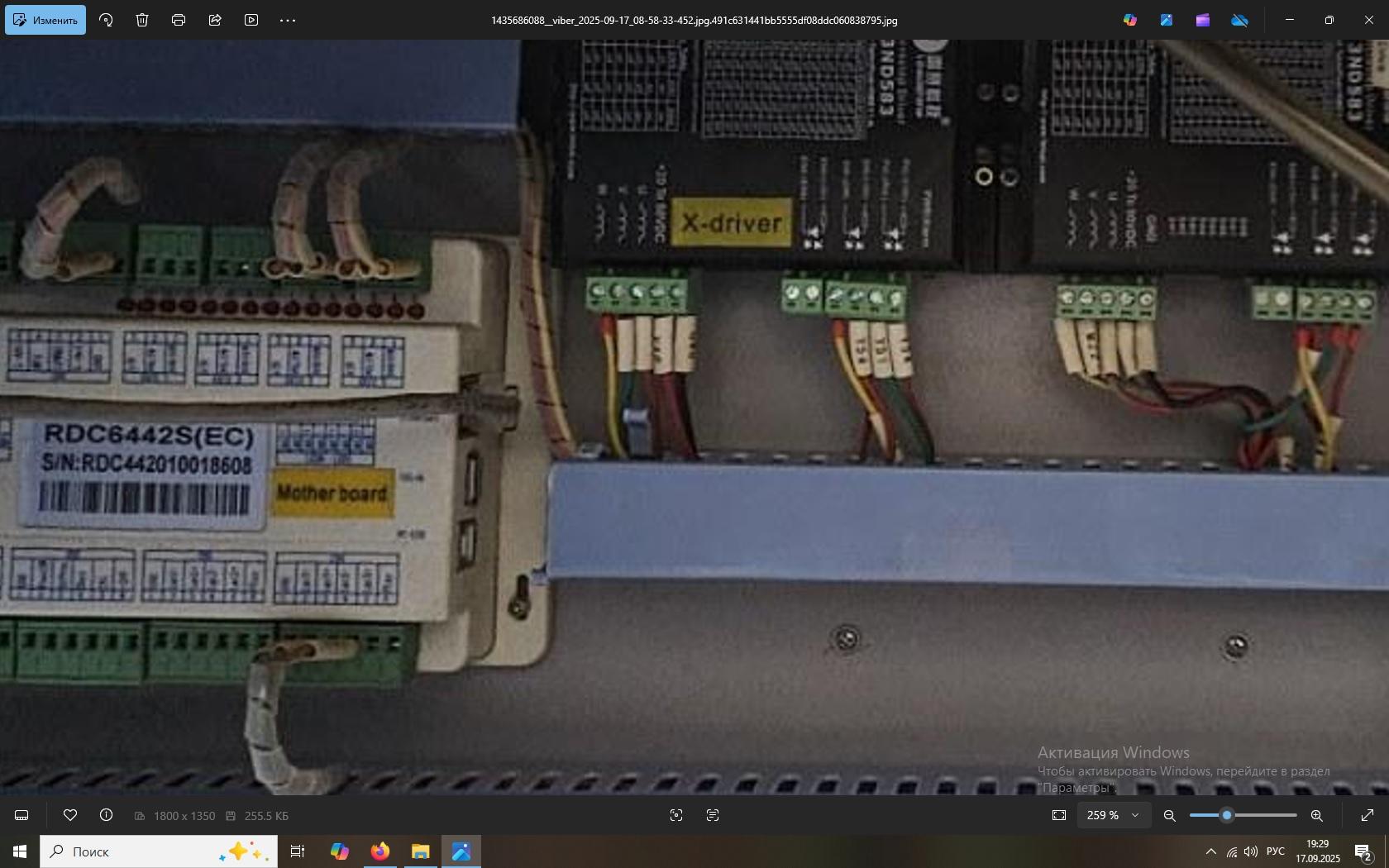

На Дедуля, разглядывай.

[Dan 481]

36 минут назад, vasa29 сказал:

На Дедуля, разглядывай.

Спасибо, но меня и БП на 24v сильно интересует, ибо от него не только контроллер запитан. Интересно понять, что ещё.

[vasa29 578]

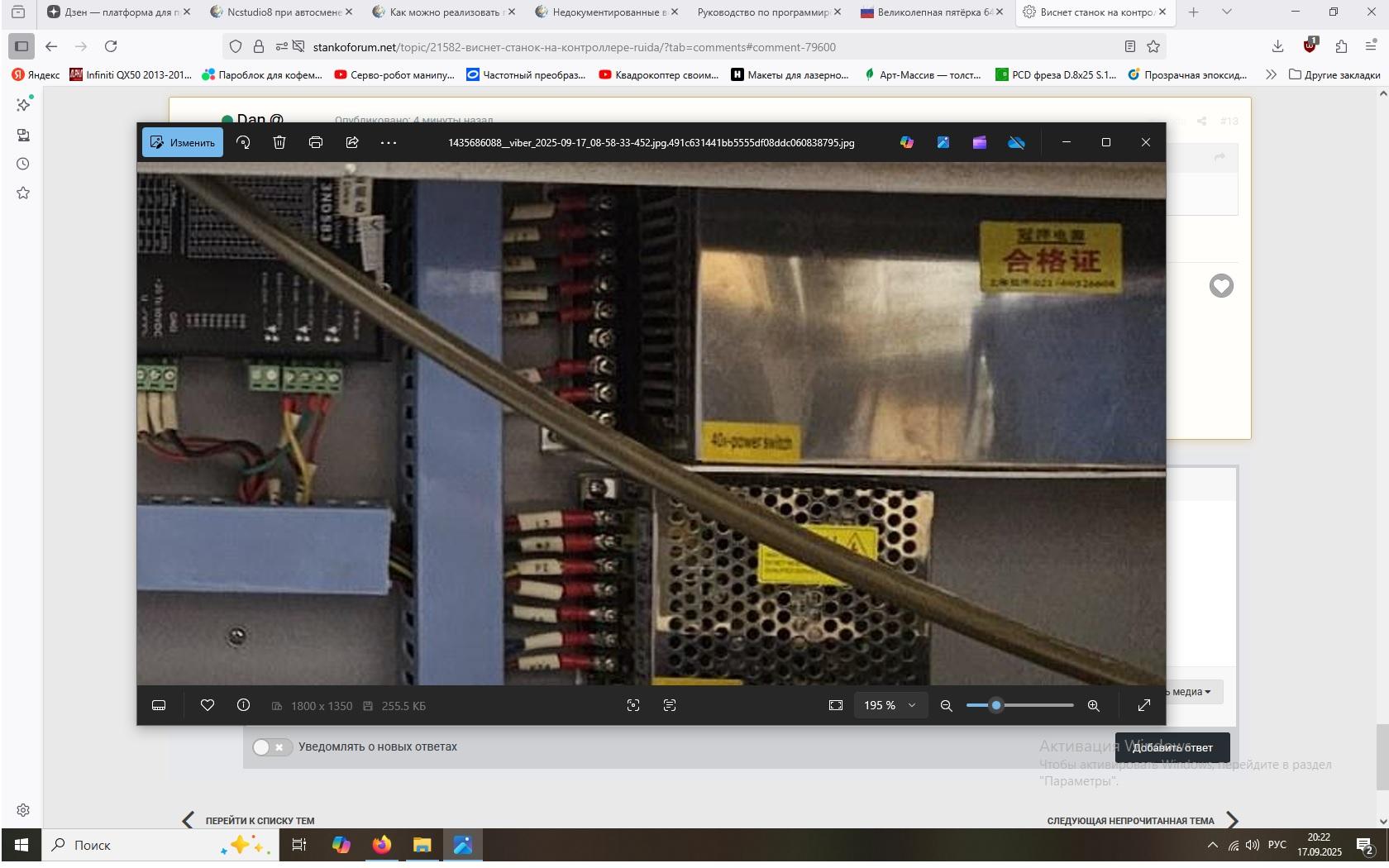

Да Деда, С блоком хуже.

[Dan 481]

17.09.2025 в 20:25, vasa29 сказал:

Да Деда, С блоком хуже.

Тут даже зуммить бесполезно, ибо не понятно куда проводки уходят .. а надписи, как правило, ни о чём не говорят.

[vasa29 578]

Да, надо канал открывать и глазами смотреть.

[Dimadze 5]

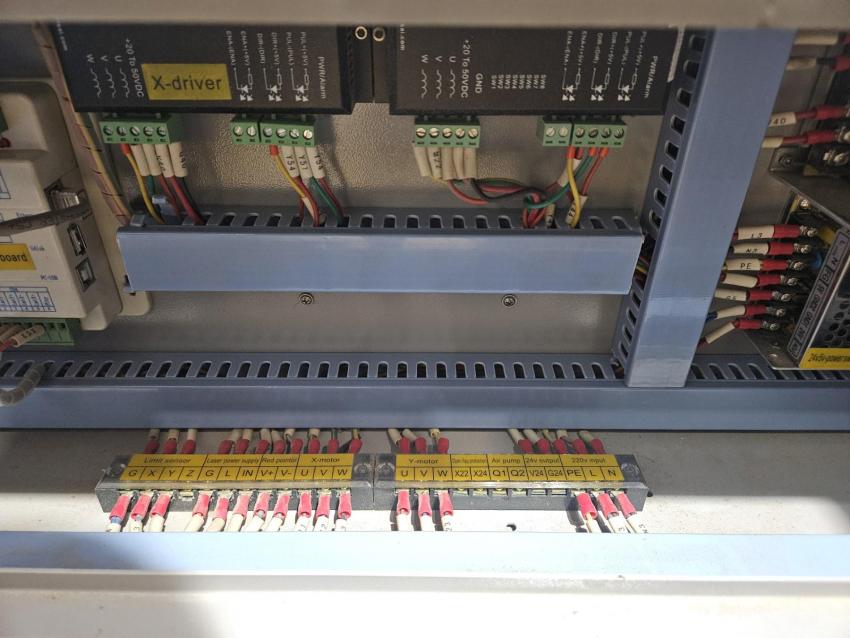

На выходных сфоткал. 24В идет на контроллер и на шину, там висит в воздухе.

Посмотрел в интернете, что корпус контроллера разбирается -снял, всё пропылесосил и продул. Подкрутил даже болтики на лазерной трубе. Косяки остались.

Параллельно сегодня купил контроллер 6445 для перевода еминга на руиду. Попробую подкинуть его вместо нынешнего и уже станет чуть понятнее в чем причина.



[Dan 481]

2 часа назад, Dimadze сказал:

Вот, нахрена это?
Ещё и все слаботочные сигнальные хвосты на блок розжига на этой колодке присутствуют ... )
Ну .. ладно ...

[Dimadze 5]

В продолжение темы.

Контроллер получил. Спросил у человека про проблему. Он посоветовал когда подвис станок - посмотреть какие лампочки на электронике горят. Может драйвер глючит.

Станок у столба стоит и чтобы посмотреть нужно снять боковую дверцу, на которой вентилятор установлен.

И как снял я дверцу, так больше за 3 дня  станок ни разу и не заглючил.

И вот я думаю, может это от вентилятора какие-то наводки. Хотя он сейчас еще не отключен, висит на проводах и дует в цех. Кулер в межсезонье, как бывало холодно, подвывал со старта. Я в него капнул весной или прошлой осенью толи вэдэшки, толи силикона. Может что-то куда-то протекло и где-то что-то пробивает по электричеству. Полтергейст.

[Dan 481]

3 часа назад, Dimadze сказал:

И как снял я дверцу, так больше за 3 дня  станок ни разу и не заглючил.

Куда подключён этот вентилятор?

[Dimadze 5]

24 минуты назад, Dan сказал:

Куда подключён этот вентилятор?

Пока хз. Самому интересно. Посмотрю ближе к выходным. Пока станок в работе и нет возможности поковыряться.



[Dan 481]

1 час назад, Dimadze сказал:

Пока хз. Самому интересно. Посмотрю ближе к выходным. Пока станок в работе и нет возможности поковыряться.



Так, а по напряжению вентиля сразу не посмотреть было?
Или на нём шильды не было?

Изменено 25 сентября пользователем Dan

[Dimadze 5]

Сегодня посмотрел - вентилятор на 220 был. Причем китайцы его повесили после фильтров.  Может, и правда какие наводки давал. Оключил его вообще пока.

[Dimadze 5]

Спустя месяц подытожу.

Станок подвисать перестал. Отключение вентилятора помогло.

Также избавился от пропусков при резке. Проявлялось как пропуски по линии реза. В один момент недели полторы назад что-то их стало слишком много и отключил я датчик воды, а он включен в блок питания. И после этого пропуски прекратились. Датчик вроде бы и почти новый, недавно меняный. Но вот с такой дребезг контактов в нем образовался.

Всем спасибо за помощь!

Надеюсь, мой опыт кому-то когда-нибудь поможет.

[Dan 481]

3 часа назад, Dimadze сказал:

. Датчик вроде бы и почти новый, недавно меняный. Но вот с такой дребезг контактов в нем образовался.

А точно проблема в датчике, а не в уменьшенном потоке?
Датчик какой?
И настоятельно не рекомендую работать без датчика потока воды, и подключать его надо не в блок розжига, а в контроллер с активацией водной защиты - тогда скакать не пришлось бы с пропаданием луча, контроллер бы всё написал на экране при первой же отработке .. )

Изменено 6 ноября пользователем Dan
