Загорелся станок. Перестали работать оси X и Y

[Bakhmut_d 0]

Всем привет. Помогите пожалуйста разобраться. Цех встал из за поломки.

Буду описывать все детально на сколько смогу, надеюсь на вашу помощь формчане.

Вчера при резке заказа на мощности 70% (26 mA) случилось возгорание, какого именно провода не знаю, но оплавились провода: от блока розжига (одножильный), провод к лазерной трубке (катод) одножильный) и рядом с ними еще оплавился трехжильный провод ведущий к шаговому двигателю оси Y.

Первые два сплавились вместе. Третий трехжильный был поодаль, сплавился между собой.

После чего станок перестал перемещать голову при нажатие на стрелок панели, при включении и отключение станка (по умолчанию стоит функция ухода в дом), не реагирует на команды из программы rdworks, т.е. получается не получает команды от контроллер (по мои заключения, но я честно не знаю).

При отключении и включении станка, на панели выводится «сброс системы», раньше так не было.

Сама панель работает, при нажатие кнопки пульс - дается луч, при запуске файла с компьютера по usb проводу, начинает резку, но без перемещения головы.

Так же мигает зеленая лампочка на драйвере и в тот же момент происходит мелкий еле ощутимый стук в шаговом двигатели по оси X. ( по оси Y не смотрел, сложно подлезть к нему)

Места оплавления я обрезал и соединил все обгоревшие провода между собой на клемные колодки.

Помогите разобраться пожалуйста:

самый главный вопрос что сломалось?

второй вопрос возможно ли это починить без замены?
и не принципиальный вопрос, почему могло произойти возгорание?

Уважаемые, очень прошу вас помочь, надеюсь на ваш опыт

[Шерлок 29]

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

• Возрождение Ruida
• компьютер не видит станок
• Выбор станка для резки фанеры и нержавейки?
• Нет движения по осям
• LaserWork v.8

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)

[Dan 464]

46 минут назад, Bakhmut_d сказал:

Так же мигает зеленая лампочка на драйвере

Отключение питания. Проверьте БП или подключение ШД, БП может уходить в защиту от нагрузки.
Полагаю, вы могли не всё правильно восстановить.
А так, не видя пациента и не тыкая в него приборами, сказать что-либо, почти невозможно. Всё будет на уровне догадок.

[Bakhmut_d 0]

1 час назад, Dan сказал:

Отключение питания. Проверьте БП или подключение ШД, БП может уходить в защиту от нагрузки.
Полагаю, вы могли не всё правильно восстановить.
А так, не видя пациента и не тыкая в него приборами, сказать что-либо, почти невозможно. Всё будет на уровне догадок.

Подскажите пожалуйста, как проверить блок питания?


Куда тыкать пациента, чтобы он что нибудь подсказал?
Может какое фото прислать для понимания?

[Dan 464]

1 час назад, Bakhmut_d сказал:

Подскажите пожалуйста, как проверить блок питания?


Куда тыкать пациента, чтобы он что нибудь подсказал?
Может какое фото прислать для понимания?

Пригласите к телу человека, который разбирается в электрике и электронике, он вам всё сделает.  А то у вас ещё и экран на морзянку перейдёт.

[Bakhmut_d 0]

Вскрыли матплату, с виду проблем нет - целая.
Заметили, что на блоке питания моргает зеленый диод в такт с диодом на драйвере. Вскрыли его, предохранитель целый, сам БП целый.
От чего может возникать перегрузка?



Изменено 13 ноября, 2023 пользователем Bakhmut_d
не правильно выразился

[vasa29 576]

Драйвер как называется?

[Bakhmut_d 0]

3 часа назад, vasa29 сказал:

Драйвер как называется?

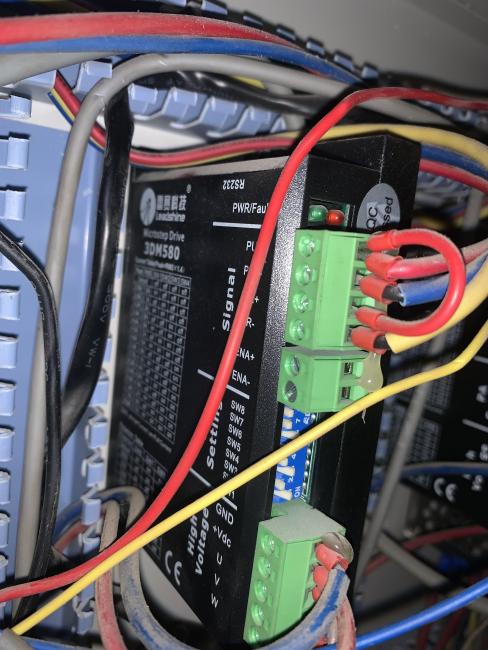

3dm580



[Dan 464]

20 часов назад, Bakhmut_d сказал:

От чего может возникать перегрузка?



10.11.2023 в 10:29, Dan сказал:

Проверьте БП или подключение ШД, БП может уходить в защиту от нагрузки.



[vasa29 576]

https://www.leadshine.com/upfiles/downloads/1b2ac4938f6eaa2801d301109cb52986_1651052676065.pdf

Там на седьмой странице написано. что зеленый должен всегда гореть, а красный регистрирует неисправность.

Тестером проверьте напряжение питания.

[jannickz 0]

Починить без замены возможно, но это будет зависеть от степени повреждения. Если блок розжига или шаговый двигатель оси Y повреждены незначительно, то их можно отремонтировать или заменить отдельными компонентами. Например, если в блоке розжига перегорел предохранитель, то его можно заменить. Если в шаговом двигателе оси Y перегорела обмотка, то ее можно перемотать.



[jannickz 0]

Первым делом нужно проверить провода и разъемы. Если они оплавились, их необходимо заменить. Для этого можно использовать провода и разъемы того же типа, что и были установлены изначально.

Если провода и разъемы в порядке, то необходимо проверить блок розжига, лазерную трубку, шаговые двигатели и драйверы шаговых двигателей. Для этого можно использовать мультиметр или осциллограф.

Если вы не уверены, как проверить эти компоненты, то лучше обратиться к специалисту.
