Подключение лазерной трубки

[PavelK 1,526]

Расскажу об способах подключения лазерных трубок со штыревым контактом:



Так как напряжение для трубки достаточно большое (от 15 000 вольт и больше),
необходимо что бы площадь контакта трубки и провода была как можно больше и обязательно с соответствующей изоляцией.

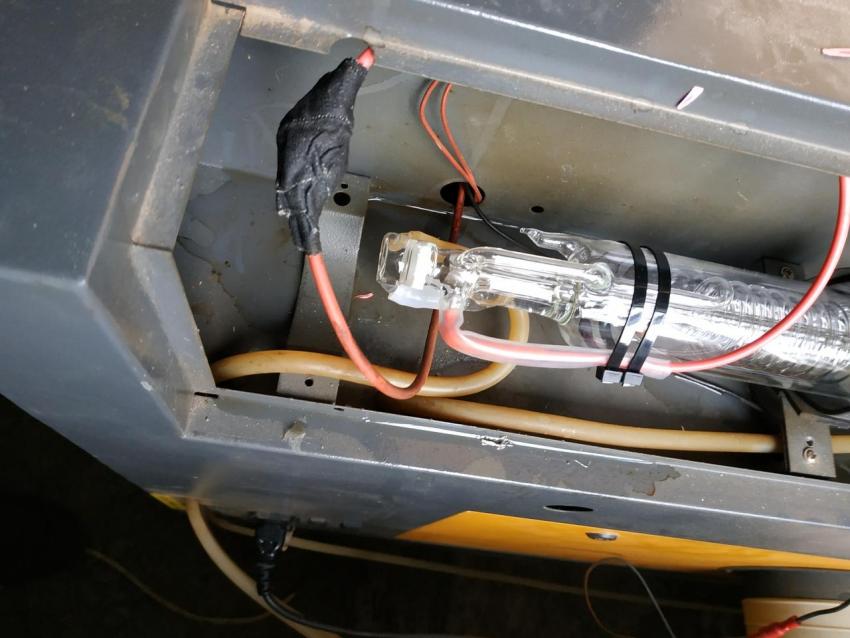

Вот что бывает, при плохом контакте и изоленте... Ещё бы немного и можно было бы попрощаться с блоком розжига.

Из вариантов "подручных" средств есть:

1. Накрутка и заливка герметиком

Можно использовать как самый простой и быстрый способ.

Лично мне не нравится - нужно выждать примерно сутки, пока герметик застынет полностью.
Так же при слабой накрутке можно при заливке случайно сдёрнуть провода.
Герметик подойдёт любой силиконовый.

2. Пайка

Рекомендую только умеющим держать в руках паяльник , т.к. при перегреве место контакта лопнет.
Кстати, для пайки потребуется кислота!
Сверху обязательно кусок силиконовой трубки и до кучи лучше залить герметиком.
Наиболее правильный и надёжный вариант.

3.1. Клемники на винтах (клеммные колодки)

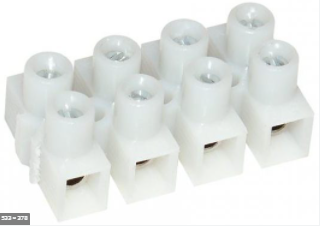

Муфтовые, вот такие:

Не рекомендую т.к. могут искрить, со временем могут раскрутиться.
При закручивании не перетяните, т.к. в дешёвых легко срывается резьба или лопается,
к тому же не всегда хороший контакт, т.к. не подходят по диаметру.

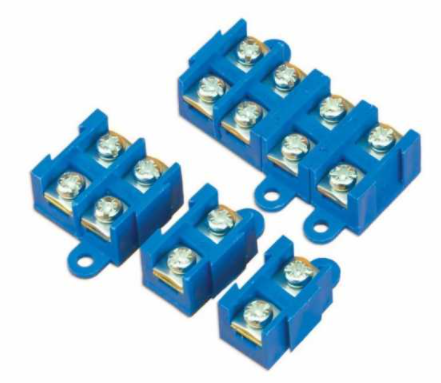

3.2. Наиболее правильными (по-моему мнению) из легкодоступных вариантов являются вот такие, с прижимными пластинами:

Желательно что бы пластина был выгнутой формы, а лучше с пазами.
Есть во многих магазинах электрики, либо же можно выдрать из какой-нибудь розетки/выключателя и т.д.
НО обязательно потом нужно поверх надеть силиконовую трубку со стенкой хотя бы 2мм толщиной для изоляции.
При закручивании будьте осторожны и не берите на излом, а то стекло у основания штыря может треснуть.

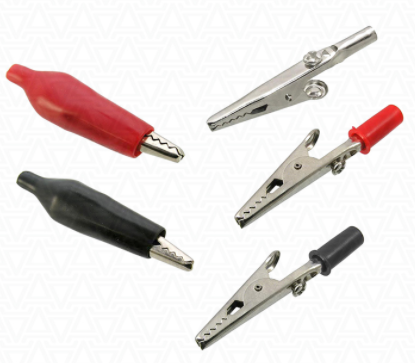

4. Крокодильчики

На минусовый ещё ладно, но не в коем случае не на силовой!
Слетают, искрят, площадь контакта мала.

5. Штыревые "коннекторы" в которых с двух сторон прижимные пластины

Эти коннекторы как раз для таких штыревых разъёмов и рассчитаны.

Достаточно сделать один раз и навсегда, туго надеваются и не слетают, уже имеют изоляцию, дополнительно ничего не требуется.

ВАЖНО: у разных производителей диаметр штыря и его длина варьируется, поэтому данный способ может не подойти.

О них дальше и пойдёт речь.

Я у Реклаба при покупке такой трубки попросил один тройной коннектор от блока розжига, достался на халяву за что и большое спасибо, т.к. в моей деревне таких вообще нет.



Процесс разбора тройного коннектора и превращение в одинарный достаточно прост и быстр:



Важно:

Если контакт трубки у Вас короткий, то необходимо сточить пластик над гнездом коннектора, что бы контакт глубже входил!

Вот это стачиваем. Примерно на 1 мм минимум.

Так же обязательно необходимо облудить оба провода:

Ну и дальше можно провода в коннектор и затягивать крепко, но без фанатизма!
При подключении к трубке убедитесь что оба вошли плотно и до конца!
Они не должны сами по себе сваливаться иначе нужны более мелкие коннекторы.

Итог:



У меня данный коннектор живёт уже больше года на трубке в 80 Ватт, всё ок.
Навсякий случай капнул силиконового герметика на головку винта что бы не выкрутился и не пробивал в случай чего в этом месте.
Повторюсь, что не всем может подойти из-за диаметра или длины штыря на трубке.

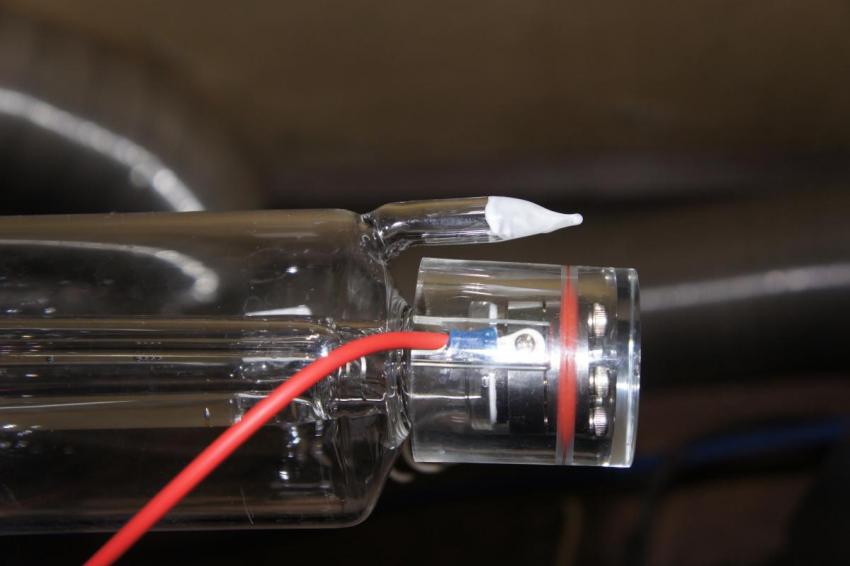

6. Трубки, которые с винтами, подключать вот так:



Т.е. очень желательно кабельные наконечники!

Тут всё легко и просто. Главное что бы площадь контакта винта и клеммы была как можно больше, и защитную "стопку" не забудьте надеть после.

[Евгений К. 186]

Так же не рекомендую использовать винтовые клемники - площадь контакта у винта слишком маленькая и может искрить

А и еще - через месяцок проверьте клемники, толи мне кто-то говорил то ли кто-то на форуме писал что как раз через месяц они полностью оплавились.

Стоят семь месяцев, не искрят, не обгорают, не оплавляются. Всё ок!

[PavelK 1,526]

Ну ок, как вариант если ещё у кого-то будет ок.

[alexander-1 2,480]

Просто наматываю провода , одеваю кусок шланги сверху и заливаю герметиком. Хотя теперь наверное буду делать как подсказал @PavelK

[faksarez 0]

мастер из реклаба, просто намотал очищенный провод (медный) на конец из трубы, и сказал так ОК! на что я спросил а может паять его? а может чЁпик изоляции на него? герметиком? - нет сказал так есть хорошо. пользую уже месяцев 7.

[PavelK 1,526]

А мастер молодой или старый был?

Это они об этом способе не знали.

[faksarez 0]

А мастер молодой или старый был?

Это они об этом способе не знали.

Молодой

[bukashkin2005 5]

я сделал с  начала через клейма винтовые, но стало искрить. Потом снял их, намотал на штыри провод, одел силиконовый шланг (от системы охлаждения) и залил это всё с пистолета, который плавит клей. Его используют в рукоделии. Всё стало отлично. Стоит не дорого.

[Автор 128]

Мне кажется, лучше всего пайка.

А если использовать клемник описанный в первой теме, то смысла его разделять нет, все равно обрезки клемника в корзину идут, а так, если обгорит один клемник, всегда можно перекинуть провода на соседний (если жив останется).

Изменено 19 апреля, 2015 пользователем Автор

[Alex Reklab 122]

Мне кажется, лучше всего пайка.  А если использовать клемник описанный в первой теме, то смысла его разделять нет, все равно обрезки клемника в корзину идут, а так, если обгорит один клемник, всегда можно перекинуть провода на соседний (если жив останется).





Паять контакты на лазерных трубках НИ В КОЕМ СЛУЧАЕ НЕЛЬЗЯ! Причина тому - расширение металла при пайке и образование микротрещин в стекле либо полное растрескивание лазерных трубок.

[Автор 128]

Паять контакты на лазерных трубках НИ В КОЕМ СЛУЧАЕ НЕЛЬЗЯ! Причина тому - расширение металла при пайке и образование микротрещин в стекле либо полное растрескивание лазерных трубок.

В таком случае половина советов форума, о способе присоединения провода к трубке пайкой неверна.

[PavelK 1,526]

Поэтому этот пост и написан.

[alexander-1 2,480]

Я традиционно заливаю всё герметиком.

[andreygraver 145]

Обматываю проводом контакт, пропаиваю с кислотой, потом закрываю трубкой. Предыдущая труба проработала так полтора года, перепаивать не приходилось.

[YSTSPB 26]

Пайка

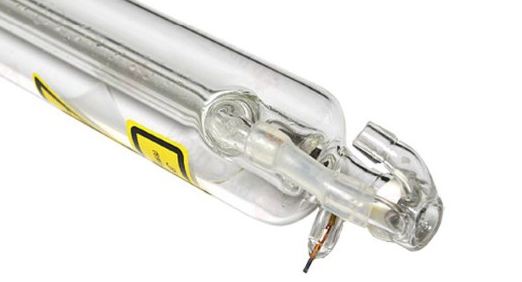

Паять трубки можно. Только делать это надо правильно! Например трубки Lasea серий CL и F сразу идут с ПРИПАЯННЫМИ проводами (картинка).

Как делать:

1. Оголить провод

2. Намотать провод вокруг контакта (от стекла должно быть не менее 2 мм.

3. Нанести достаточное количество кислоты

4. Взять припой ПОС-61 и грогретым паяльником 40 Вт один коротким движение сделать пайку. Время не более 1 сек. Повторно делать не ранее чем через 1 минуту.

5. Взять специальную высоковольтную изоленты из заизолировать контакт. 1 слой на 10 000 вольт. Здесь экономит не не надо, но и имейте чувство меры.



Если не изолировать "+" у вас будет переодически пробивать. Это приведет в выходу блока из строя или может перегрется контакт из-за нагревшейся ЧУДО клеммы, что, как выше писал Алексей, приведет в микротрещинам и тп. в стекле лазерной трубки.



Изменено 7 июня, 2016 пользователем YSTSPB

[andreygraver 145]

А что, были случаи когда при пайке трескалась труба? Я паяю паяльником 40 ватт, бывает приходится и долго возиться, пока припаяется. Стараюсь припаивать провод к самой верхней части контакта. Потом на контакт одеваю изоляционную трубку и еще изолирую изолентой.

[PavelK 1,526]

@art-voyager   у двоих форумчан точно + Реклаб говорил, что были.

[Олег М 1]

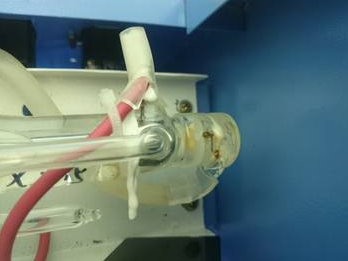

Добрый вечер! Вот такая оказия вышла на днях... трубе 9-10месяцев , пробило на корпус, я так понимаю, что это место соединения внутреннего и внешнего контура трубки потрескался герметик или какая причина подскажите, пожалуйста.

[PavelK 1,526]

Трубке скоро хана.

Если работает - болейте пока что герметиком толщиной в 5 мм слоем.

Ну и по миллиамперметру проверьте рабочие токи, что бы в норме были.

[DmitryRo 2]

Ребята, а герметик какой кто использует?

[Ивангай 19]

Всем привет. Возникла проблема — умерла лазерная трубка (просто включил утром станок и появились искры и трест, стеклянная головка у окончания трубки отвалилась). Решил поставить резервную трубку, на ней провод уже к трубке подцеплен, подключил охлаждение, проверил на отсутствие воздуха при циркуляции, включил и появилась искра на корпус.

При уменьшении мощности лазера до 3-4% трубка загорается и появляется голубой луч, но при увеличении мощности в районе контакта высоковольтных проводов слышен треск. Когда задел изоленту, между мной и станком проскочила искра.

Вопрос: проблема в изоляции провода, или все-таки трубке или блоке питания? Если в изоляции, то можно заизоризовать куском шланга охлаждения и залить туда санитарный силиконовый герметик?



[alexander-1 2,480]

заменить провод

[PavelK 1,526]

В 03.09.2018 в 09:04, Ивангай сказал:

Вопрос: проблема в изоляции провода, или все-таки трубке или блоке питания? Если в изоляции, то можно заизоризовать куском шланга охлаждения и залить туда санитарный силиконовый герметик?

Изоляция куском шланга и герметиком самое хорошее решение, если нужно восстановить/удлинить высоковольтный.

По трубке ответил в этой теме:





[dingdindon 0]

Здравствуйте! А где достать такие коннекторы из варианта 5? Это какие-то специальные высоковольтные? Какими характеристиками они должны обладать, чтобы поискать подобные, не подскажите?

[PavelK 1,526]

1 час назад, dingdindon сказал:

А где достать такие коннекторы из варианта 5? Это какие-то специальные высоковольтные?

Доброго дня. В магазинах радиоэлектроники.  Называются "ESDV", в данном варианте вроде бы "5ESDV" отличаются шагом между отверстиями и соответственно диаметром. Нужен такой, что бы плотно сидел, так что лучше взять несколько разных. Вот только если у Вас у трубки штифт короткий слишком (видел 5 мм и меньше), то, возможно, нужно будет подтачивать, что бы глубже входили.   Берите сразу одиночный (большая редкость, но вдруг повезёт), что бы потом не колхозить с отпиливанием.

Видел, что кто-то использовал Ваговские (Wago) клеммники, но сам не пробывал.
