рез ошибка размера при резе

[midnighter626 1]

товарищи, прошу совета и помощи!

поступил объемный заказ на коробки. одна собирается сносно, на второй детали не сходятся, либо сходятся частично. проблема в том, что станок режет детали разных размеров. станок на программном обеспечении типа Ruida. Пробовал через RDWorks в настройках откалибровать движки направляющих, но это совсем не решило проблему. такая вот ситуёвина. уже голову сломал на тему, в чем собака зарыта.

Изменено 21 октября 2019 пользователем midnighter626

[alexander-1 2 480]

Ну размеры в руиде калибруются легко, а вот калибровка фанеры нет  возможно фанера разной толщины?

Да и направляющие через руиду точно не поправишь

Изменено 21 октября 2019 пользователем alexander-1

[PavelK 1 526]

Можно фото, где сходится и не сходится было бы видно?

Возможно, двигатель шаги пропускает, либо люфт/подклинивание.

Сама фанера по плоскости ровная, фокус не "гуляет"?

[midnighter626 1]

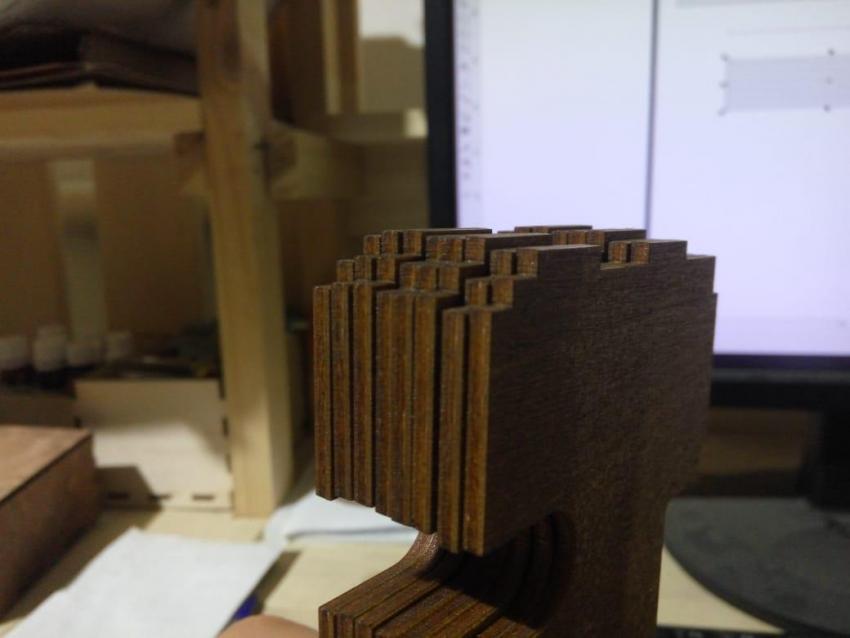

Дело в том, что даже если фанера изогнутая, то я ее прижимаю так, чтобы на рабочем поле она была плоским полотном. толщина фанеры однородная. Да, и как правило ошибки случаются в одних и тех же местах, на данном фото видно, что детали разной длинны. Размещение по вертикали или горизонтали деталей почти не имеет значения.

По поводу RDworks. есть вкладка "Vender Settings". в этом разделе можно откалибровать оси х и у. но мне это не помогло. делал неоднократно.

[k0nstA 170]

может сначала напишете что за станок у вас...

резали по одной детали или сразу все ...

[Dan 459]

2 часа назад, midnighter626 сказал:

Дело в том, что даже если фанера изогнутая, то я ее прижимаю так, чтобы на рабочем поле она была плоским полотном. толщина фанеры однородная. Да, и как правило ошибки случаются в одних и тех же местах, на данном фото видно, что детали разной длинны. Размещение по вертикали или горизонтали деталей почти не имеет значения.

По поводу RDworks. есть вкладка "Vender Settings". в этом разделе можно откалибровать оси х и у. но мне это не помогло. делал неоднократно.

Очень напоминает плавание размеров из-за ремня .. .. )))  Явно не программная проблема.

Фото станка, всей механики и ремней фстудию!

Нарисуй миллиметровые линейки по Х и Y по всему полю и посмотри, как будет плавать нарисованная линейка относительно нормальной металлической .. Думаю, ты будешь удивлён .. ) Если плавание волнообразное, это ремни или яйцо на шкиве. Если увеличение или уменьшение расстояния равномерное, то это регулировка микрошага в RDCam.

Как-то так ...

[PavelK 1 526]

9 часов назад, midnighter626 сказал:

но мне это не помогло. делал неоднократно.

Это и не поможет т.к. у вас размер "гуляет" Помогло бы, если бы всегда отличалось одинаково.

Станок много уже наработал (что бы хотя бы предположить, что менять в первую очередь) ?

Возможно, движок пропускает шаги - подклинивает каретка, либо что-то где-то люфтит, зачастую - шкивы на валах редукторов.







[Dan 459]

1 час назад, PavelK сказал:

Возможно, движок пропускает шаги - подклинивает каретка, либо что-то где-то люфтит, зачастую - шкивы на валах редукторов.

Ну ты и расписал ... !

Ремень там "кривой" .. ))

[alexander-1 2 480]

в какую сторону гуляют размеры?

[midnighter626 1]

21 час назад, Dan сказал:

Очень напоминает плавание размеров из-за ремня .. .. )))  Явно не программная проблема.

Фото станка, всей механики и ремней фстудию!

Нарисуй миллиметровые линейки по Х и Y по всему полю и посмотри, как будет плавать нарисованная линейка относительно нормальной металлической .. Думаю, ты будешь удивлён .. ) Если плавание волнообразное, это ремни или яйцо на шкиве. Если увеличение или уменьшение расстояния равномерное, то это регулировка микрошага в RDCam.

Как-то так ...

благодарю! проблему решил. Дело было в ремнях.

[Dan 459]

6 минут назад, midnighter626 сказал:

благодарю! проблему решил. Дело было в ремнях.

Ну, хорошо хоть, что дело было в бабине, а не как обычно .. ))))

[PavelK 1 526]

20 часов назад, Dan сказал:

Ремень там "кривой" .. ))

Прикольно... Что ж должно стать с рёмнём, что бы он настолько растянулся? Канцелярская резинка?

[Dan 459]

6 часов назад, PavelK сказал:

Прикольно... Что ж должно стать с рёмнём, что бы он настолько растянулся? Канцелярская резинка?

Они с нуля такие идут на типичных китаёзах - чёрно-синие которые.

Красивые, пипец, но и говно редкостное ... )))) там плавает расстояние по гребёнке.

[PavelK 1 526]

6 часов назад, Dan сказал:

там плавает расстояние по гребёнке.

Такое я видел лишь раз году так в 15, что бы у гребёнки расстояние гуляло и корда не было, думал уж перестали хернёй страдать. Мда...

[Dan 459]

4 часа назад, PavelK сказал:

Такое я видел лишь раз году так в 15, что бы у гребёнки расстояние гуляло и корда не было, думал уж перестали хернёй страдать. Мда...

Не ... частое явление - затрахали подобными вопросами .. )))

По этому я сразу советую полиуретан с кивларом или мет. струной, и проблема пропадает. )

[PavelK 1 526]

В общем, станки надо изначально нормальные брать =)

[KUZNETS 57]

В 24.10.2019 в 10:03, Dan сказал:

Не ... частое явление - затрахали подобными вопросами .. )))

По этому я сразу советую полиуретан с кивларом или мет. струной, и проблема пропадает. )

Я бы советовал полиуретан ТОЛЬКО с металлическим кордом. А ремни для швейных машин - в топку..

[Dan 459]

4 часа назад, KUZNETS сказал:

Я бы советовал полиуретан ТОЛЬКО с металлическим кордом. А ремни для швейных машин - в топку..

Ремни с металлом не очень любят перегибы с малым радиусом.

[KUZNETS 57]

В 28.10.2019 в 16:05, Dan сказал:

Ремни с металлом не очень любят перегибы с малым радиусом.

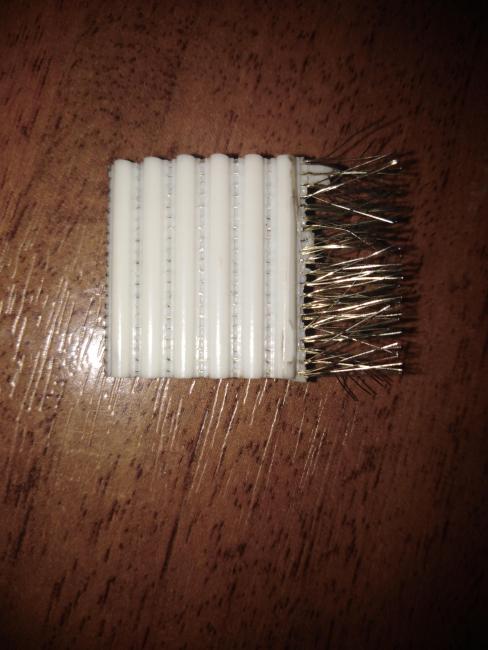

У меня на таких ремнях станок работает 3,5 года. Полет нормальный. Размеры не плавают. Подтяжку делал всего раз, пока станок был новый

По поводу перегибов - никаких косяков.

Изменено 30 октября 2019 пользователем KUZNETS

[Dan 459]

Только что, KUZNETS сказал:

У меня на таких ремнях станок работает 3,5 года. Полет нормальный. Размеры не плавают. Подтяжку делал всего раз, пока станок был новый

Ну .. тогда норм.

У меня с кевларом 5,5 лет пашут, то же тянул только один раз в самом начале эксплуатации . )

[KUZNETS 57]

Изменено 30 октября 2019 пользователем KUZNETS

[Виктор С 6]

В 22.10.2019 в 09:33, Dan сказал:

Нарисуй миллиметровые линейки по Х и Y по всему полю и посмотри, как будет плавать нарисованная линейка относительно нормальной металлической .. Думаю, ты будешь удивлён .. ) Если плавание волнообразное, это ремни или яйцо на шкиве. Если увеличение или уменьшение расстояния равномерное, то это регулировка микрошага в RDCam.

Спасибо за ценный совет.

[Виктор С 6]

В 22.10.2019 в 16:58, PavelK сказал:

Возможно, движок пропускает шаги - подклинивает каретка, либо что-то где-то люфтит, зачастую - шкивы на валах редукторов.

Я так понял кареткой вы называете то что ходит по направляющей. Для нее есть какие нибудь регулировки (плотнее\слабже)?

Болтики по бокам гляжу у нас имеются.

[PavelK 1 526]

1 час назад, Виктор С сказал:

Я так понял кареткой вы называете то что ходит по направляющей. Для нее есть какие нибудь регулировки (плотнее\слабже)?

Если рельсовая профильная, то нет. У цилиндрических ещё можно попытаться преднатяг сделать.
