При включении 9G530 трещит

[Admiral 5]

Господа!

Подскажите  в чем проблема? При  включении 9g530 как обычно перемещает головку в правый верхний угол, упирается в концевик и начинает трещать, пытаясь переместиться ещё дальше по оси Х . Концевик при этом светится, как бы показывая что работает. Бывают редкие моменты когда включается без проблем

Изменено 11 января 2019 пользователем Admiral

[Andy52280 123]

Если концевик активного типа (индуктивный, оптический), то свечение на нем светодиода вовсе не означает, что с ним все ОК. Попробуйте его протереть или продуть - в случае оптики, посмотреть ориентацию по по отношению к металлу - в случае индуктивного. Или заменить.

[Admiral 5]

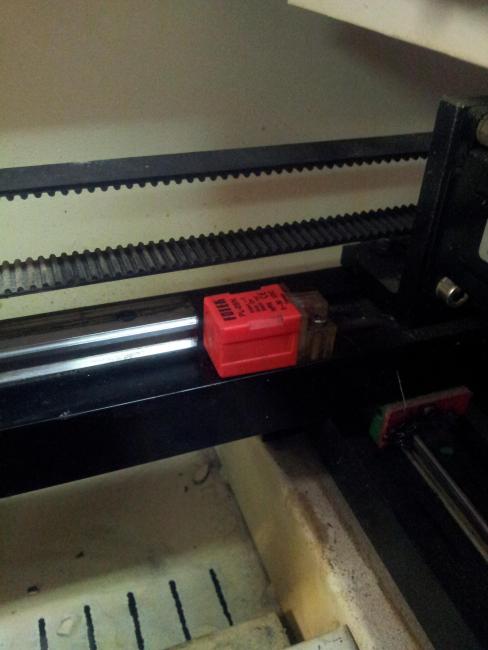

Протирал (индуктивный я так понял концевик) хорошим, вкусным спиртом ;). Помогло пару раз.Прикладывал металлическую линейку, головка останавливается. До того до прикладывал металлическую линейку, что теперь ось Х работает при включении в другую сторону. То есть при включении едет не в правый верхний угол, а в левый верхний угол. Упирается и трещит.И стрелки на панели управления работают наоборот(левая стрелка-перемещает вправо и наоборот)

[vasa29 571]

Видимо очень вкусный спирт, теперь надо да завтра ждать и с утра немного протереть. А потом настроить направление движения.

[Andy52280 123]

ИМХО, ничего настраивать по утру не нужно.  Все дело в том, что у контроллера наступил timeout в процессе ожидания сработки концевика. Тупо вырубаем питание, вручную подводим сантиметра на 2-3 к home и включаем питание. Если продолжает ехать не туда, куда нужно, заставляем линейкой сработать концевик и снова выкл/вкл питания станка. Мозги Руиды должны встать на место и вспомнить нормальный режим работы. У меня, во всяком случае, было такое. Настройки при этом не трогал.
Протирать спиртом индуктивный концевик не нужно и не поможет. Он герметичен и срабатывает на подъезд к нему металла. Вот металл должен быть параллелен активной плоскости концевика. Если он под углом, а тем паче не перекрывает середину датчика - могут быть глюки.

Изменено 12 января 2019 пользователем Andy52280

[alexander-1 2 480]

у вас просто был удар по концевику и он сместился, теперь не хватает расстояния. если есть место то подвинуть ближе к голове, если нет, то подложить жестяную пластину к креплению головы, что бы металлическая жестянка выступала чуть дальше от головы чем это было до этого. Это при условии что концевик срабатывает на метал

[Admiral 5]

Всем спасибо за помощь!!!! Движение в нужный угол при включении восстановился путем многократного вкл выкл и подстановкой линейки к концевику. Вытаскивал все разъемы  по оси Х, ещё какие то танцы делал вокруг станка и концевик заработал. Естественно без спирта не обошлось ;))
