Всем привет. Я здесь новичок, так что если что не так прошу не пинать. Приобрёл по случаю станок RedSail X900 Хочется привезти его в рабочее состояние. контроллер Leetro 6515 прошивка 4.1.2.3 Ни каких конфигураций рабочего стола нет. Вопросов очень много ну думаю начать с программы.Пробовал  для работы использовать lasrcut 5.3 что то не выходит создать конфигурацию рабочего стола. Можно но ли работать с LaserWork. С руками и головой вроде всё нормально)) посоветуйте с чего начать.

P.S Пробовал создавать и загружать конфигурации с lasrcut 5.3 но как то безуспешно.Нуль где то за пределами рабочего поля выходит, да и по размерам загружаемые макеты не соответствуют действительности.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Доброго дня.

Каждая программа работает только со своей материнской платой, так что LaserWork/RDCam и другие работать не будут, только LaserCut (так же возможно более новые версии программы могут не подходить к старым материнским платам).

Начать можно с изучения инструкции

 http://www.leetro.com/english/down/productcatalog2015/Manual/MPC6565/Software Manual/MPC6535&6565(DSP5.3)Software Manual En-V1.6.pdf

Ну и может быть кто-нибудь придёт и поделится скриншотами как у него настроено.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Я подозреваю что и с Win7 это всё работать не будет нужно на XP это всё организовывать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Можно и на Win7.   В чём основная то проблема?  На станок задание отправляется или вообще нет?   Ручные перемещения из программы работают?



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Да все перемещения работают. Основная проблема в конфигурации. Режет как попало. Пока пробовал настроить сгорел блок питания(долго стоял в сыром помещёнии). Сей час поставил буду пробовать. То об стену начинает биться( нуль за приделами рабочего стола) Вообще реально подобрать конфигурацию? Может у кого есть с похожими параметрами станки! Плата Leetro 6515 (версия 4.1.2.3)  драйверы moons" SR  Больше интересуют Pulse unit .

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Dimon11

попробуйте этот файл конфигурации подсунуть,

MP6515-6090SC.zip

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Спасибо на днях попробую.Обязательно отпишусь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В 14.04.2018 в 16:59, 008shadow сказал:

Dimon11

попробуйте этот файл конфигурации подсунуть,

MP6515-6090SC.zip

Всем привет попробовал подсунуть ваш файл вообще не хочет работать. Подсовывал его путём замены в папке LaserCut. Правильно?

До того как сделал замену резал и гравировал но изменял размеры. Бейдж к примеру 45x75  вырезал  36x60. Поставил в макете 200%  вырезал 72x120. Края реза и гравировки на изогнутом контуре лесенкой идут.

Думаю теперь как вернуть назад))  А если размеры не соответствуют это какой параметр нужно менять?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Почитал тут за размеры отвечают pulse unit ? но там какие то страшно длинные цифры от куда начать изменения не подскажите .

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

36 минут назад, Dimon11 сказал:

Почитал тут за размеры отвечают pulse unit

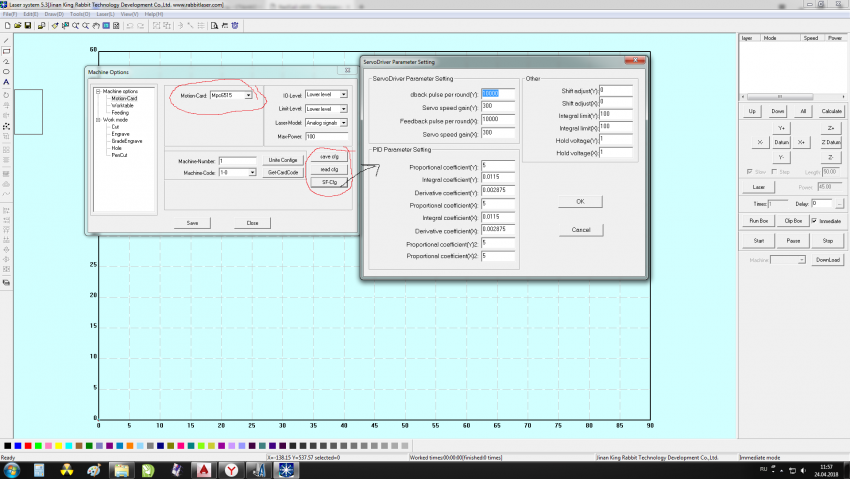

Этот параметр и отвечает за правильность размера. И чем вас испугала его длинна!?)



Получается у вас все работало, нужно было только настроить станок... перед тем как что-либо делать с системой надо сохранять все важное...

Переустановите прогу и просто настройте


Но не факт, что это подойдет в вам. считайте со станка и посмотрите

В лазеркате  и настраивать то особо нечего

Изменено пользователем 008shadow

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Не то что работало. Что бы так заработало бился неделю то с dll были проблемы ругался постоянно. Если знать за что какой параметр отвечает. А то методом тыка))  Ещё не пойму а в лазер кут что размеры самого макета не посмотреть. Вчера лазил лазил только координаты вижу.



Думаю откатить  комп до замены файлов и заново настройки залить в контроллер. Что бы нуль в верху был нужно в dtum direction по оси Y  нужно на P-dir поменять?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Dimon11

56 минут назад, Dimon11 сказал:

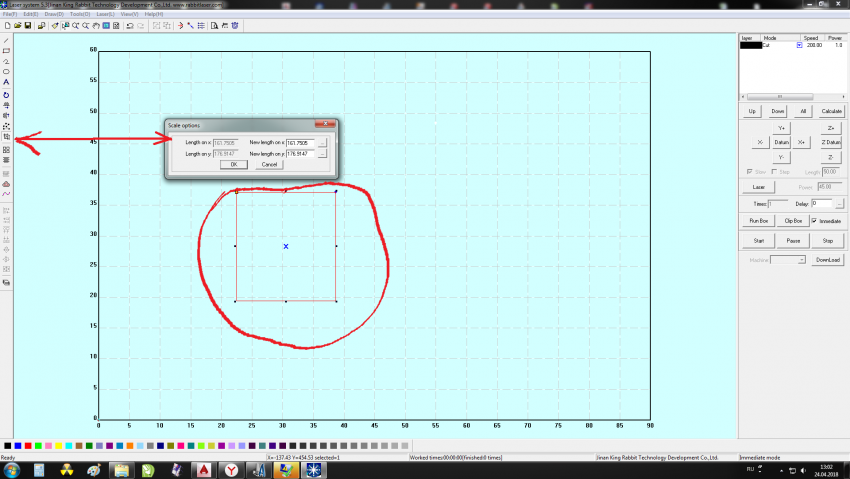

Ещё не пойму а в лазер кут что размеры самого макета не посмотреть.




Прогу вообще не изучаете!???

59 минут назад, Dimon11 сказал:

Что бы нуль в верху был нужно в dtum direction по оси Y  нужно на P-dir поменять?

Да, нужно менять. Меняйте и смотрите как и чего.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Спасибо. На днях займусь. Ещё землю надо сделать.Я так понял зубцами рез как от юстировки так и от отсутствия заземления может быть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

3 часа назад, Dimon11 сказал:

.Я так понял зубцами рез

фото скидывайте, посмотрим



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Всё жду новые зеркала и линзу.Поставлю и буду с зубцами разбираться. Понял как размеры настроить, только до конца не отстроил штангель циркуля под рукой не было. Линейка на 3мм врёт))

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

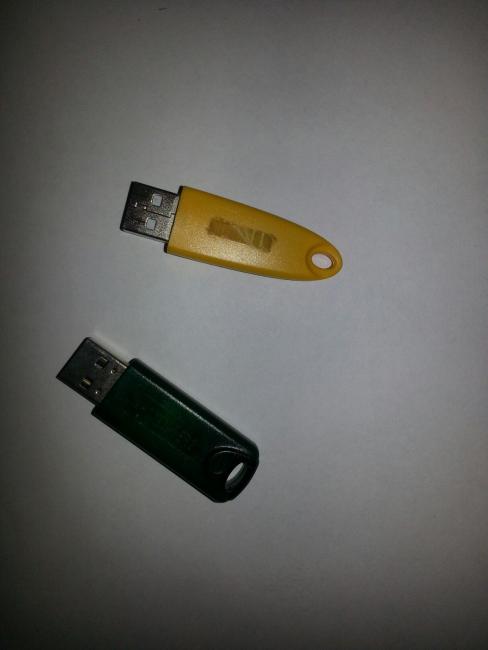

Подскажите зелёный от leetro, а кто знает от чего жёлтый ключ. Для работы из корела ни чего не нужно?


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

На Type3 похоже. Что странно, потому что это трехмерная прога.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Type 3 это для фрезеров же прога. Это ключ от самой программы или для работы именно с какими то фрезерами?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Отстроил станок.Вроде всё нормально. Вырезал квадрат 10 на 10 мерял штангельцыркулем . Вот юстировку так и не смог вывести точно. И увидел что зубцами рез был из за файла в PLT почему то шрифт корявый становится, окружности зубцами. Сохранил в DXF всё нормально и рез и гравировка.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)
