Ales70

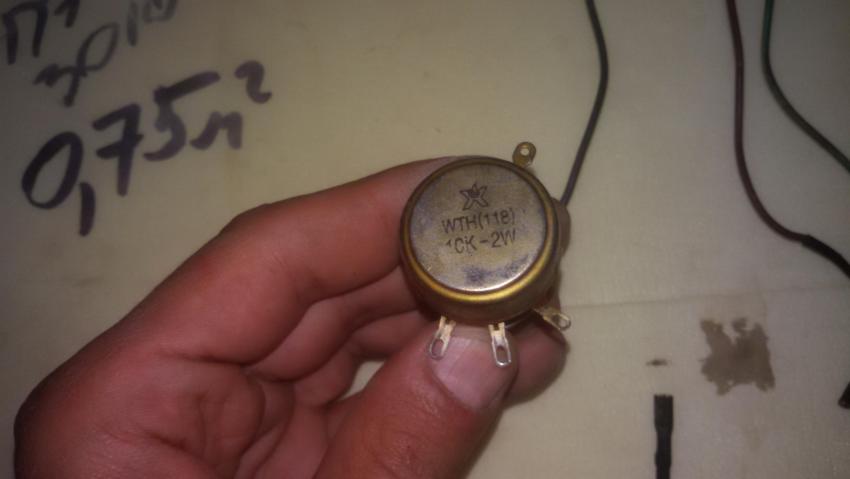

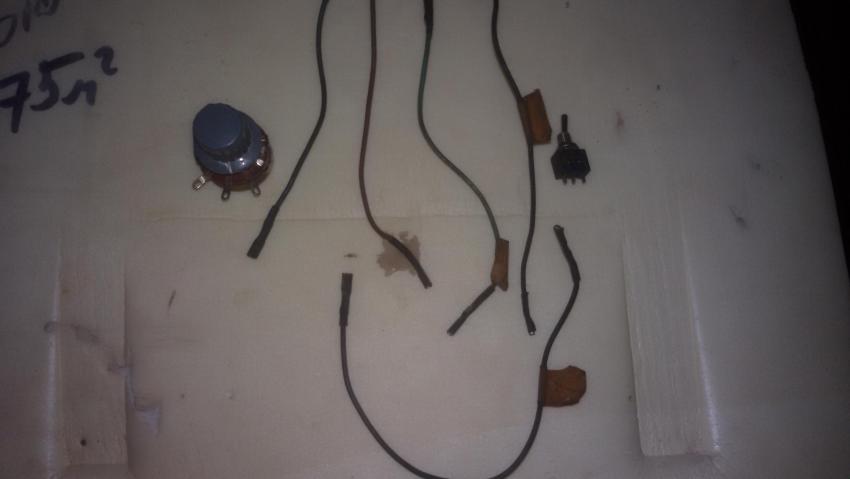

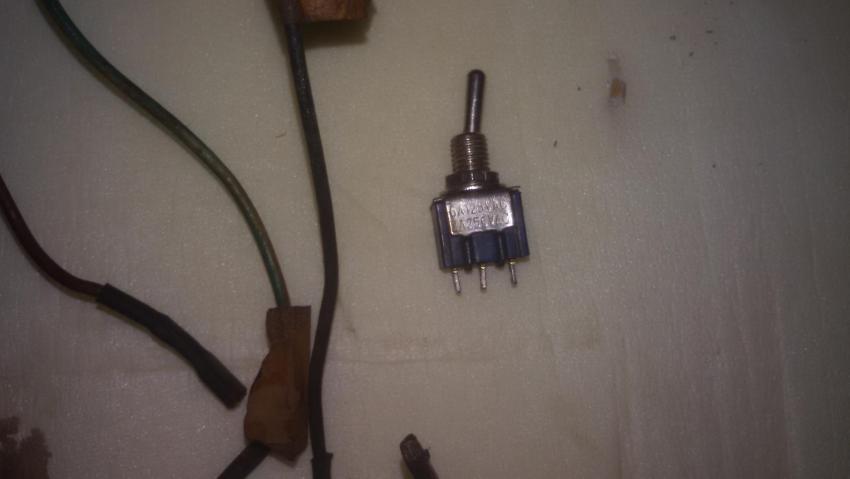

потенциометр и тумблер вырвали при переезде

Рекомендуемые сообщения

Добра всем.

Преамбула. Двухголовый китаец. Имя halk он же redsail (по крайней мере очннь похожий). Рядом с панелью управления имеется два дополнительных механизма тумблер и потенциометр. Первый отвечал за отключение второй трубы, второй за регулировку мощности на тубах в ручную (использовал только при юстировке). Провода к ним были не припаяны, а на быстросъемах. И вот при переезде эти самые провода были выдергнуты. По цвету провода синий-красный-желтозеленый-черный

Амбула.  Может есть у кого подобный станок и есть возможность снабдить меня схемкой (или фотографией) подключения этих двух элементов? Или пните в нужном направлении плз




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Материнка и блоки розжига какие? Проще может по надписям на контактах схему восстановить =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Гость
Ответить в этой теме...

×   Вставлено с форматированием.   Вставить как обычный текст

  Разрешено использовать не более 75 эмодзи.

×   Ваша ссылка была автоматически встроена.   Отображать как обычную ссылку

×   Ваш предыдущий контент был восстановлен.   Очистить редактор

×   Вы не можете вставлять изображения напрямую. Загружайте или вставляйте изображения по ссылке.


  • Последние посетители   0 пользователей онлайн

    Ни одного зарегистрированного пользователя не просматривает данную страницу

  • Похожий контент

    • От Серёжа
      Здравствуйте, уважаемые форумчане. Подскажите.
      Станок 3020 (startos), плата lihuiyu m2 nano, блок zye myjg 60w. Станок брал с рук без лампы, но продавец на связи и уверяет в работоспособности. Поставил 40w трубу ( по габаритам более подходит). Понизил макс. ток через резистор в блоке. С кнопки тест ( как на блоке, так и на панели ) всё стреляет и даёт норм ток, ток регулируется. Через задание с ПК - каретка катается, он якобы режет, но луча нет. Перемычка P и G стоит. Полдня промаялся, потом заметил, что провод идущий с платы с клеммы LO болтается без дела ( очевидно, когда доставал блок, выскочил ). Всунул по схеме в блок к клемму L. Бестолку. Потом подумал, может стабилизатора не хватает по мощности, убрал из цепи его - заработало! Немного порезал, выключил. Но это оказалось совпадением. Сегодня пришёл, включил, ничего не изменяя - снова нет луча. Подскажите, где искать проблемму.
      Заранее спасибо.
      P.s. только вот провода у меня от м2 идут не к блоку питания, а к другой металлической коробке в задней части станка. А вот тот провод LO сунул в сам блок, и в таком раскладе работало. Сегодня попробовал к остальным проводам на клемму L - ноль эффекта. Вернул на место. Что это за отдельная коробка? По схемам вижу, что есит только плата и блок, а у меня 4 элемента, не считая потенциометра.
    • От ONOOT
      Всем привет. Возникла проблема с подключение myjg 40w к cnc shield arduino, долго и упорно искал, но сам не смог схему найти, буду крайне благодарен схеме подключения. Прилагаю фото распиновки myjg 40w и фото платы ардуино, которую использую. Двигатели подключить удалось по осям станок катается.


    • От PavelK
      Поздравляю с покупкой новой лазерной трубки
      Скорее всего предыдущая у вас либо померла собственной смертью, либо, как это часто бывает, внезапно, и что бы выяснить причины, вы читаете эту тему.
      И так, давайте сначала разберёмся что у неё внутри, что бы было понятно в дальнейшем о чём речь:


      Все CO2 трубки (или отпаянные излучатели, так называют, потому, что газ уже внутри) выглядят примерно так.
      Красноватым выделена рабочая область, в которой непосредственно идёт генерация лазерного луча, вокруг неё (синим цветом) находится рубашка охлаждения, в которой циркулирует охлаждающая жидкость (по поводу охлаждения подробнее в конце поста).
      Как раз от охлаждающей колбы зависит будет ли жить ваша трубка долго и счастливо, либо сдохнет в один день.
      Как правильно ставить то?
      1. Как вы видите по рисунку, есть штуцера подачи и выхода охлаждающей жидкости.
      Штуцер подачи при установке трубки должен быть направлен строго вниз, и соответственно штуцер выхода строго вверх.
      Что будет если поставить наоборот/под большим углом?
      Возможно через непродолжительное время услышите хлопок (или не услышите) и увидите, что трубка не работает и/или треснула внутри.
      Произошло это потому, что пузырёк воздуха не смог выйти вверх и произошёл локальный перегрев, из-за этого внутренняя колба треснула.
      Но не стоит слишком боятся мелких пузырьков, так как от них совсем практически никуда не деться - они растворены в самой жидкости, а вот крупные пузыри уже представляют угрозу.
      В общем, там, где вход охлаждающей жидкости ставим направлением вниз, а там, где выход - вверх.
      2.  Так же немаловажна скорость потока охлаждающей жидкости (водообмен).
      Скорость потока охлаждающей жидкости должна быть как минимум 3 литра в минуту и до 7 литров в минуту (в среднем, производитель может устанавливать свой минимум/максимум, так что значения средние, но точно, что не меньше 3 л/м).
      Что будет, если меньше?  На коротких трубках может и ничего не будет, но вот на длинных (например Reci W2, мощность от 80 Ватт),
      когда поток дойдёт от входа до выхода трубки он успеет сильно нагреться и опять же будет перегрев.
      Поэтому крайне важно, что бы шланги входа и выхода по пути не перегибались и имели необходимый внутренний диаметр -  от 7 мм.
      Так же важно, что бы помпа могла выдать необходимый напор (желательно от 10 метров водяного столба)
      В общем, после установки проверяем поток охлаждающей жидкости и проверяем, что бы шланги не болтались и не перегибались. Для гарантии напора я рекомендую использовать чиллер. Отдельная тема про выбор чиллера.
      3. Крепления трубки.
      Сама трубка должна быть надёжна закреплена в станке, для этого существуют специальные крепления и обычно они уже в станке есть.
      Крепления должны обладать демпферами (резиновыми либо поролоновыми вставками),  что бы смягчить вибрации трубки в процессе работы, а так же что бы избежать чрезмерной затяжки трубки в держателе.
      Что будет, если нет?
      В процессе доставки станка (когда трубка поставляется отдельно)  бывает, что эти резинки вылетают с креплений и потом пользователи ломают голову: "от чего же они?", и по старой русской традиции забив на них, ставят трубку как есть, а через некоторое время удивляются - "трубка не проработала неделю и лопнула, как так".
      Происходит просто потому что слишком сильно затянули крепление.
      В общем, используйте специальные крепления для трубок и обязательно со вставками из мягкого материала, а так же не затягивайте сильно!
      Думаю, на этом можно пока что остановиться и плавно перетекаем в охлаждение лазерной трубки ну и в  подключение лазерной трубки
      Ответы на часто задаваемые вопросы:
      Можно ли изменить направление воды, т.е. вход сделать со стороны выхода луча?
      Ответ:  Можно (только правильно сориентируйте штуцера входа-выхода), но не желательно. Можно ли трубку ставить под небольшим наклоном?
      Ответ: можно, но желательно и не больше 5-10 градусов (и будут проблемы с юстировкой). Как-то влияет ли токопроводность охлаждающей жидкости?
      Ответ: Да, значительно. Можно ли использовать крепления от водопроводных/водосточных труб?
      Ответ: Можно, если они с резинкой. Нужно ли охлаждать внешнюю колбу и чем - вентилятор?
      Ответ: Нет, не нужно но и в абсолютно герметичный отсек устанавливать не стоит. Сколько вокруг трубки должно быть свободного расстояния?
      Ответ: От 1 см. Для катода и анода нужно 3-5 см от металлических поверхностей или же обеспечить их дополнительную изоляцию.
      Так же желательно высоковольтный провод пропустить в силиконовой трубке во избежание пробоя.
      Подробнее по ссылке выше про подключение трубки. Нужно ли и как часто протирать от пыли трубку?
      Ответ: Не часто, но не доводите до толстого слоя, иначе может начать по пыли пробивать высокое напряжение. И следите за чистотой зеркала на выходе.  В каких местах трубки лучше ставить крепления?
      Ответ: Примерно в 20 см от краёв.  Допускается ли запотевание трубки снаружи?
      Ответ: Не желательно, т.к. это создаёт возможность пробоя тока. Что бы этого избежать прочитайте про "точку росы". Какая-то субстанция, желе или осадок, хлопья внутри трубки, допустимо ли и что это?
      Ответ: по всей видимости органика ("зацвела" вода) или взаимодействие охлаждающей жидкости с какими-либо фитингами и т.д.
      Нет, не допустимо. Рано или поздно всё это слишком сильно снизит скорость потока или наглухо забьёт шланги, отчего трубке придёт конец. Нужно полностью промывать систему целиком и особое внимание чиллеру, а точнее нужно вскрывать его бак. Что за дополнительная спираль в начале трубки, у анода?
      Ответ: нужна для правильного (скорости/температуры) газообмена (в ней не только CO2, а ещё несколько - зависит от производителя) внутри самой трубки (но это не точно).  Откололась спираль внутри трубки, можно ли работать без неё?
      Ответ: впринципе можно, но не доживёт и до половины срока, лучше сразу заказать новую. Треснула внутренняя колба, почему?
      Ответ: Вероятнее всего перетянули крепление или производственный брак.  Трубки взаимозаменяемы на других производителей?
      Ответ: Да, на той же мощности (да же если диаметр отличается), но в крайне редких случаях встречается несовместимость блока розжига и трубки, если они шли "комплектом" одного бренда.
      При отличии мощности больше, чем на 15%  нужно заменять и блок розжига.  Стоит ли боятся прямой доставки с Китая или брать только у местных производителей?
      Ответ: зависит от китайского продавца и его качества упаковки. Трубка не столь хрупкая, как может показаться.
      НО стоит учитывать возможные гарантийные трудности в случае заводского брака или повреждений при доставке.
      Есть нюансы при доставке зимой - хорошие китайцы трубку проверяют перед отправкой, но забывают слить жидкость...
      Поэтому если "срочно" то, имхо, лучше у местных. Если про запас, то можно и с Китая. Отвалился наконечник охлаждения, можно ли приклеить обратно?
      Ответ: можно, на эпоксидку если нет сколов и прочего. Но стоит учитывать, что такое событие сообщает о не лучшем качестве излучателя со всеми вытекающими... Можно ли почистить выходное зеркало трубки?
      Ответ: Можно и нужно. Как именно зависит от конструкции. Если стеклянные наконечник, то только специальной палочкой для прочистки (в магазине для оптики можно достать). У многих "дорогих" брендов есть возможность открутить металлический наконечник (сначала уточните конкретно модель трубки и можно ли).  Нужно ли проводить "обкатку" новой трубки после установки?
      Ответ: Первым делом убедиться, что вышли все крупные пузыри.
      Потом первым делом проверить моду луча, а так же его расхождение.
      Если всё в норме, то постепенно увеличивать мощность и следить за миллиамперметром что бы ток не превысил максимальный рабочий для этой трубки (у разных моделей он свой) и потом либо настроить программное ограничение, либо выставить ограничение на самом блоке розжига подстроечным резистором.
      Дальше можно работать сразу на полной мощности, как таковой "обкатки" нет.
      Кстати, в течении пары недель работы трубка может немного потерять мощности - это "нормально" (ненавижу маркетологов) и дальше должна стабилизироваться на ней, влоть до 75% срока службы (это из личной статистики, ну или как повезёт, если NoName). Проявляется это в "непрорезах", поэтому сбавьте скорость и следите за миллиамперметром. Техобслуживание лазерного излучателя и регламентные работы?
      Ответ: протирка выходного зеркала, колбы от пыли, впринципе всё. Можно ли перезаправлять CO2 трубки? Сколько будет ресурс?
      Ответ: Можно, но, имхо, смысла для маломощных трубок (до 200 Ватт) особого нет, т.к. желательно менять ещё и зеркала.
      Кроме того, зачастую нужно менять и анод/катод.
      Так же внутри трубки может быть "специальное напыление", которое типо продлевает ресурс.
      В общем, так как да же сами производители не предоставляют такие услуги, то, ИМХО, не стоит надеятся на чудо.
      А уж точным составом газа они врятли с кем-то поделятся.
      Из личного опыта по перезаправке (самостоятельного и на стороне) могу сказать,
      что 50% ресурса вполне возможно добиться. Самостоятельная перезаправка тема отдельной истории.
      Вполне возможно, что кто-то уже на хорошем уровне перезаправляет, буду рад отзывам. Как утилизировать старую лазерную трубку?
      Ответ: внутри нет каких-либо опасных реактивов, так что специальная утилизация не требуется и идёт как бытовые отходы (не ручусь за все страны - лучше уточнить).
      НО так как внешний вид трубки и наличие значков лазерного излучения/опасности могут вызывать инфаркт и места она занимает шибко много, то лучше всё же предварительно от трубки отклеить стрёмные значки и разбить на мелкие осколки - закрыть в коробку, на коробку бросить кувалду. Осторожно, что бы осколки в глаза не попали, т.к. всё же хлопок не сильный, но будет. Дальше в мусорку.


    • От Incelad
      После очередного включения на панели белый экран. Кнопки работают. Разобрал, выдернул-вставил шлейф. На этом мои полномочия все. Есть варианты починки?


    • От Alterpalm
      RuiDa RDLC320-A, делюсь опытом ремонта + помогите файлом прошивки от панели управления

      Попала ко мне на ремонт система управления ЧПУ CO2 лазером RuiDa RDLC320-A с жалобой, что дисплей ничего не показывает и материнку комп не видит. Забавно, что владелец станка – бывший директор, и сам я за именно этим станком три года проработал. Зная условия, в которых эксплуатируется станок, однозначно предположил, что виной всему статика. В общем-то и сам успел убить две трубки, все линейные подшипники, упороть и заколхозить кнопку и устроить с десяток пожаров =) Как бы хорошо ни были защищены эти контроллеры от таких напастей, время и ураганная эксплуатация без оглядки на какую-либо защиту/заземление и т.п. своё дело сделали. Тем более тут связь только по USB через никакой шнурок без экрана.

      Подал питание:


      Ну да, ничего не происходит. Вскрываю:


      Даа, тут много всего прикольного и интересного, особенно сточенная маркировка на одной из микрух)


      В общем-то под подозрение сразу попала Альтера, но вдруг нет, надо ж всё проверить. Две недели проверял… Всё перекопал, перепроверил, и таки да, сдохла Альтера и только она.
      Причем сдохла как-то частично, как будто в ПЛИСине выгорело несколько функциональных блоков. Нащупал у неё jtag (который никуда на плате не выведен, хотя штырьков разных навалом), кое-как припаялся к ножкам – отвечает, зараза, Quartus её видит.


      Значит, сдуваю её и замеряю сопротивление всех ножек на GND, для начала (или середины уже). Занятие не для нервных, однозначно =) Ну и назамерял кое-чего.
      У таких замороченных микрух выводы питания и GND есть со всех сторон по несколько штук. Логично предположить, что все земляные ножки должны между собой звониться накоротко. А у этой подлянки несколько земляных ножек имели по паре килоОм по отношению к остальным. Я-то хз, нормально это для ПЛИСин, или нет, первый раз дело имею. Как нельзя кстати у меня завалялся аналогичный чип, только Cyclone III. Думал его впихнуть, но вторая и третья серия циклонов по распину не совпадают, от слова «совсем». Ну хоть как пример взял и промерил всё то же самое и на нём:


      И да, у заведомо рабочего чипа все ножки GND звонятся накоротко. Чип на кладбище. Заказал новый, припаял, плата ожила, отзывается на подключение к компу, все файлы и настройки остались, плата без проблем дала обновить себе прошивку через RDworks. С этим разобрался, супер.
      Такие дела)

      Но это только полремонта. Панель управления как не показывала ничего, так и не показывает. Я-то думал, что дисплей и управление кнопками рулится с материнки, но нет. Панель управления – самостоятельное устройство со своим контроллером и прошивкой на нем, обмен с материнкой идёт по UART. Если на заведомо рабочую панель подать питание 5В, картинка должна появиться и без соединения с материнкой. По идее…



      Контроллер тут NXP P89V51RD2. С ним тоже можно общаться, еще и проще, чем с Альтерой, нужен только USB-UART переходничок:


      Тот, что есть у меня, имеет по минимуму выводов, всяких там DTR, RTS, и что там еще в COM портах обычно имеется, не выведено. Конвертер тут CP2102, он умеет во всякие доп. штучки, поэтому я аккуратно вывел наружу еще ножку DTR – она понадобится при общении, но в данном случае с этой панелью можно и без DTR обойтись. Втыкаться можно прямо в шнур от панели до материнки. Втыкаться надо, как того требует интерфейс, крест-накрест, т.е. RX от конвертера идет в TX на шнуре от панели, а у второго провода особо-то выбора и не остается)) Выбор конвертера, полагаю, не критичен, можно взять и FTDI и СH341A, и любой другой.


      1 – RX
      2 – TX
      6 – GND
      9 – 5V
      Скорость порта 19200:


      Дальше нужна прога Flash Magic версии 11.20. В более новых вроде как нет поддержки целевого чипа:
      https://flashmagictool.com/download.html


      Установил, всё соединил, подключил, открываю программу, иду в Advanced Options – Hardware Config, снимаю все галки, жму ОК:

      Выбираю нужный чип, выставляю порт и скорость:


      Дальше пробую считать айдишник чипа. И здесь интересно:


      Просят ввести чип в режим ISP – нужно подать плюс питания на ногу reset контроллера.
      Именно для этого я добавлял контакт DTR на своем конвертере, хотя это необязательно, и вот почему:


      На плате есть переходное отверстие, отмечено желтым кружком, его удобно касаться выведенным проводком DTR. Но если такового нету, то можно просто замкнуть, (например, отвёрточкой или пинцетом) две площадки под отсутствующий резистор R5, они отмечены красным овалом на фото. Нужно коснуться и подержать примерно секунду, тогда чип войдёт в нужный режим. Но это еще не все грабли ))


      Чип войдёт в режим, но он запаролен. Нужен пароль. И он таки есть, спасибо PavelK, вот ссылка на его пост с паролями от Руидовских контроллеров:

      Иду в ISP – Serial Number:


      Во фрейме Unlock Device ввожу 666888, выбираю кодировку Hex, жму Unlock Device. Прога ругается окном с предупреждением. Жму ОК и пробую считать сигнатуру чипа еще раз:


      Успех, чип разлочен! Теперь надо считать память. Но сдается мне, что там пустота. Оч вероятно, что разряд статики каким-то раком потер прошивку, оставив при этом чип в живых. Но это не точно..
      Иду в ISP – Display Memory. Я так и знал, сплошные унылые F-ки. Чип забыл всё, чему его научили на заводе. И не исключено, что какой-нибудь кусок памяти забэдблочился…


      В интернетах категорически не найти эту прошивку. Полагаю, что в Руиду обращаться бесполезно, поэтому  ПАМАГИИИТЕЕЕ!!!  хочу попросить помощи у участников форума: если вдруг еще есть у кого этот динозавр в эксплуатации, выручите, пожалуйста, файликом. Я вроде бы достаточно подробно описал, что нужно для этого сделать. А если Вы находитесь в СПб, то я готов приехать. Займу не более получаса Вашего времени, от «Добрый день» до «Благодарю, всего хорошего!»
      Безусловно, есть такие моменты, что эту панель на Алике можно таки найти тыщи за 4 рублей, да и в общем контроллер этот уже древность. Однако хочется и владельцу помочь, человек достойный, и дело сделать до конца, раз уж взялся. Как-то так)
      Спасибо за внимание!
×
×
