Всех приветствую!

Ребят, выручайте, подскажите куда копать. При резке очередного "файла" в течение нескольких секунд "типо" треск и станок остановился

-лампа не работает

-шаговые двигатели не работают

-сенсорная панель  не работает

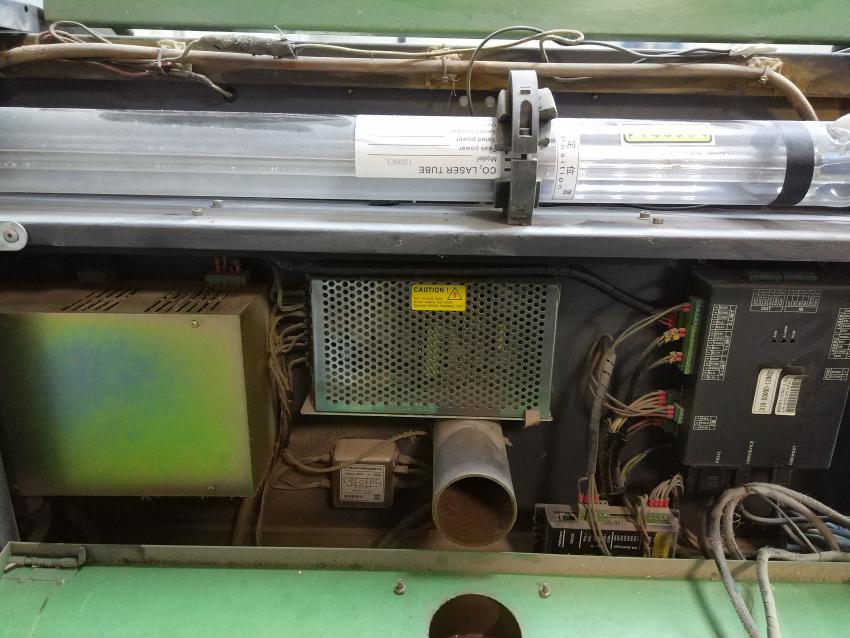

-работает вентилятор в блоке розжига, если не ошибаюсь тот что слева на фото с горящими диодами...

-горит лампа освещения, т.е питание подается



Лампа  60 Вт установил новую Ласея кажется, отработал пару недель....



Изменено пользователем _king_
Добавил файлы

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

От пыли обдуйте и исследуйте блестящую коробочку с желтой надписью. Это должен быть БП для драйверов и материнки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Тоже на нее подумал, там может быть предохранитель какой?



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Мне отсюда не видно, откройте и посмотрите, но как правило предохранитель сгорает последним.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

45 минут назад, vasa29 сказал:

но как правило предохранитель сгорает последним

Так всегда..., ржу в голос :D

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

)))будем смотреть, думаю что там и предохранителя то нету, как этот блок правильно называется, что б в случае чего на алиэкспрес заказать...?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Отпишусь...

Проверил мультиметром импульсный блок питания, на который указал vasa29и действительно на выходе не было положенных 24 В. Снял все это дело отнес "электронщику" в результате сгорело 2 транзистора.

После вернул все на место, станок ожил, но попробовав сделать "тестовый выстрел" труба затрещала и даже по станку пробило чутка током, "выстрела" не получилось, луч по трубе не прошел, ну и соответственно не вышел)))

Установил струю трубу и вуаля, выстрел...

Обидно отработала труба неделю, что могло произойти, не понятно, и могла ли она как то повлиять на блок питания.... или наоборот это он на нее повлиял...

Вышел на фирму что поставили трубу, жду ответа, труба покупалась месяца три назад, ждал пока сядет старая....

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Когда труба сдохла (по всей видимости была микротрещина и газ вышел) блок розжига начинает пробивать на самого себя или на корпус, а в случае отсутствия нормального заземления сгорает по дороге всё, чему не повезло.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Возможно, еще меня смутило, при запуске, что водяная рубашка в трубе не полностью наполнялась водой почему то.. может это действительно и-за микротерщины....

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

2 часа назад, _king_ сказал:

Возможно, еще меня смутило, при запуске, что водяная рубашка в трубе не полностью наполнялась водой почему то.. может это действительно и-за микротерщины....

Сдохшая труба как раз следствие этого, а не причина.  Слабый слишком напор был.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Получается, что стандартный насос не давал должного давления, для того что бы заполнить трубу водой, т.к рубашка в данной трубе была несколько больше чем в предыдущей на это я тоже обратил внимание.

Т.е внутренний диаметр "водяной рубашки" в трубах от разных производителей одной и той же мощности разный и соответственно стандартного родного насоса может не хватать для обеспечения нормального охлаждения трубы!

Чиллеры 5000-5200 там насос надеюсь дает нормальное давление, которого хватает что бы заполнить трубу 100-130 Вт? Например Resi///

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

когда ставите трубу смотрите что бы вода вместе с воздухом уходила вверх, для этого нужно её прокручивать



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Спасибо, за видео, с пузырем то понятно, в принципе что выгнать нужно на предыдущей трубе так и делал, а вот на новой уровень воды в принципе не заполнял полностью колбу...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

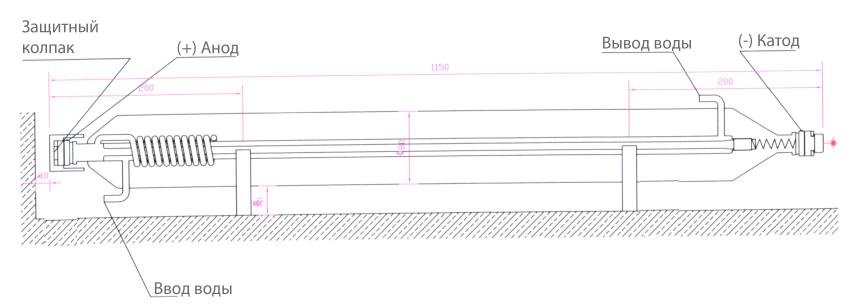

Если ставить по такой схеме, то ОЖ не сможет покинуть трубку не заполнив объемreci-chema.thumb.jpg.dc07f509254f14e87844ae6a64799bcc.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

27 минут назад, _king_ сказал:

Спасибо, за видео, с пузырем то понятно, в принципе что выгнать нужно на предыдущей трубе так и делал, а вот на новой уровень воды в принципе не заполнял полностью колбу...

как можно не заполнить пустую трубку если выход направить вверх? Как тогда вода вытекает от туда?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Вообщем признал свою ошибку, за что и поплатился трубой :-(

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
