Проблемы с осью y

[DSQUAD 1]

Здравствуйте , помогите советом по лазерному станку . Станок  новый китаец 600*400 с руидой , лампа 60 вт .

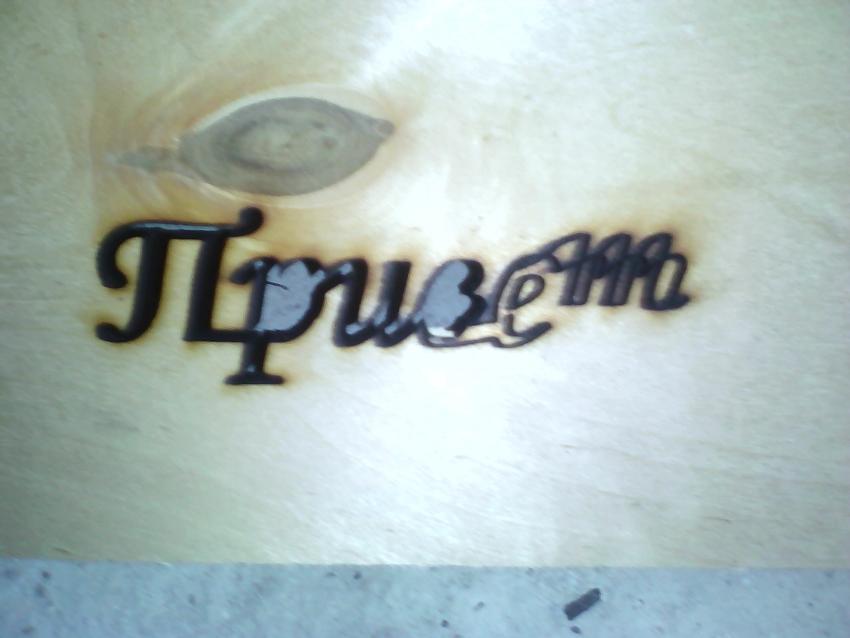

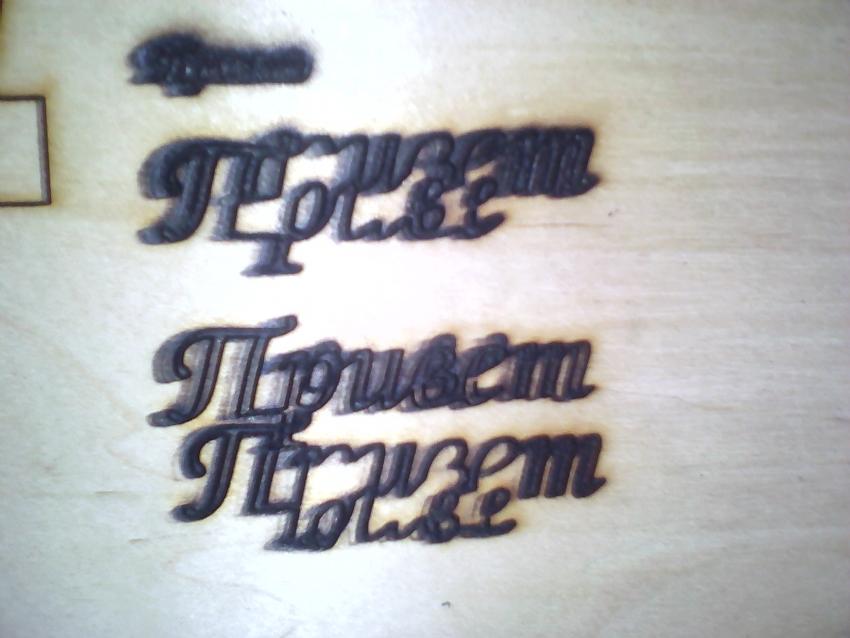

Во время работы иногда проскакивает ось y . В следствии чего получается брак . Станок находиться в гараже  и возможно соседи сваркой дают просадки напряжения . Заземление как выяснилось сегодня , не подключено в розетке станка (выведено отдельным контактом (можно ли использовать контакт с эл. щита ???)). Выкладываю файлы для понимания проблемы . Заранее благодарю за помощь откликнувшихся.

VID_20170726_133141.mp4

[Rudiarius 37]

Скорее всего косяк из-за кривого электричества, не помешает бесперебойник.

На моём станке 400х400 пропускал шаги из-за транспортировачной смазки. Протёр бензином "галоша" и смазал силиконом - косяк ушел...



Изменено 26 июля, 2017 пользователем Rudiarius

[DSQUAD 1]

при наличии транспортировочной  смазки оси бы чаще глючили , у меня работает на одной двух небольших заготовках  , на третьей на тебе . А землю с розетки гаражной можно брать ???? Там вроде смотрел в щитке все по уму , фаза ноль земля , три провода приходит . Свое заземление не вариант , везде асфальт или гараж на нижнем уровне



[Евгений К. 186]

34 минуты назад, Rudiarius сказал:

не помешает бесперебойник.

Лучше стабилизатор взять, в инете покопайтесь, есть которые нормально работают при скачках и при низком напряжении.

[DSQUAD 1]

за 25 уе , на 1 кват потянет ??? типа такого https://catalog.onliner.by/voltageregulator/defender/real2000va

[DSQUAD 1]

провел землю и установил стабилизатор напряжения и не помогло (((( хотя заметил закономерность - глюки происходят на низкой скорости , где то до 10 мм сек . если быстрее сделать то все ок . В чем же может быть проблема ??? Ведь сейчас и вырезать что то толстое будет проблемой (((

[PavelK 1,525]

Ничего другое не глючит (на дисплее полосы, связь постоянно обрывается), только именно одна ось?

Пока что могу посоветовать попробовать снизить скорости разгона и торможения.

[DSQUAD 1]



ничего больше не глючит , по субъективным ощущениям , при разгоне и торможении весь станок дергает , как снизить скорость разгона и торможения ???

[PavelK 1,525]

Как обычно в параметрах, где конкретнее лучше посмотреть в мануале к софту. Ищите что-нить на подобии "acc" или "acceleration". Там может быть несколько параметров, отвечающих за рабочее перемещение,холостое и т.д. Перед изменением сохраните все, что бы потом в случае чего можно было восстановить.

[DSQUAD 1]

делал сегодня человеку небольшую партию гравировки . Ставил CUT скорость 20 и мощность 20 логотип 100*40 мм , все ок работает , нажимаю frame что бы спозиционировать - бывает ось у проскакивает (с специфическим шумом) , 12 заготовок по гравировке все отлично получились (т е глюк на этот режим не распрастраняется ((()

[DSQUAD 1]

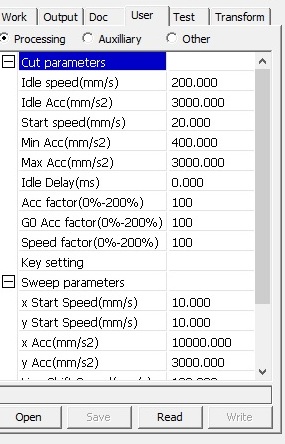

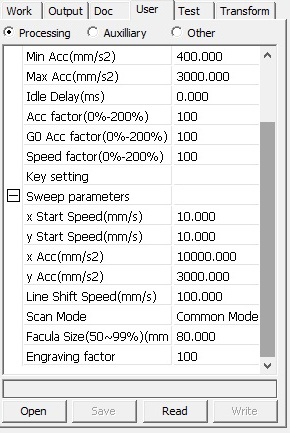

Вот настройки из rdworks







Изменено 7 августа, 2017 пользователем DSQUAD
проебся

[DSQUAD 1]

вчера смазал все рельсы силиконовой смазкой , проблема не исчезла . Решил поменять моторы местами в драйверах - проблема НЕ ушла в другую ось . Следовательно трабл или в моторе или в рельсе . Замерил сопротивление у обоих двигателей - у проблемной оси 5.5 ом (в двух обмотках) , у нормальной 12.9 (в двух обмотках). Почему разное сопротивление , драйвера ведь одинаковые ?

[PavelK 1,525]

Если движки одинаковые, то скорее всего что-то не норм, если и движки разные, то норм. Ускорение/торможения снижали?



[DSQUAD 1]

движки по виду одинаковые , по идее ось у двигателю тяжелее передвигать (масса оси больше) может он должен быть чуть мощнее . А по ускорению я выкинул скрины руиды с настройками ускорения , может знаете какие параметры и на сколько попробовать изменить

[PavelK 1,525]

Я ж писал парой постов выше: там, где "acc" -  "x acc", "y acc"  опускайте по сотне за раз, после сохранения настроек станок нужно перезапустить.

[DSQUAD 1]

маркировка второго двигателя который норм (12.9 ом) stepping motor type 17ha701y-22a2

[DSQUAD 1]

Проблема решена ! Нужно было в драйвере больше ток установить .

[PavelK 1,525]

@DSQUAD  не переборщите с током, ток удержания - поставьте половину.

[Kolbordo 0]

Прошу не пинать. Где именно меняется ток на драйвере? Тоже проблема со смещением. Не могу разобраться в чем дело.

[vasa29 569]

На этом драйвере sw4. на Вашем не знаю

[DSQUAD 1]

1 час назад, PavelK сказал:

@DSQUAD  не переборщите с током, ток удержания - поставьте половину.

ток 1.5-1.7 А , раньше стояло на 0.5-0.7 А (был малый крутящий момент(рукой легко можно остановить)) , что значит ток удержания ? Нашел похожий мотор с двумя осями по бокам на Али , там рабочий ток был 1.5-1.7 А

1 час назад, Kolbordo сказал:

Прошу не пинать. Где именно меняется ток на драйвере? Тоже проблема со смещением. Не могу разобраться в чем дело.

на драйвере шагового двигателя есть переключатели , значение переключателей написаны на корпусе драйвера

мой драйвер m420b (без 2h) http://nbleisa.com/cn/productsd.php?pid=3

[vasa29 569]

22 минуты назад, DSQUAD сказал:

что значит ток удержания ?

После окончания вращения вала обмотки ШД остаются под напряжением (режим удержания вала в заданном положении), Выбираете полный ток или половина,

Но в  Вашем случае половина выбирается автоматически

http://chinapress.ru/products/2-фаза-водитель-шагового-двигателя-m420b-дл/

[DSQUAD 1]

спасибо
