Загорается красный диод на драйвере шагового двигателя

[Ромыч 3]

Добрый день. Станку три года, модель L5030 40 вт.  Стоит чиллер 5000 на охлаждении. Сегодня возникла ситуация. Вырезал задание где-то на пол часа. Стал резать мелочёвку. Головка идёт, режет, тут бац - просто останавливается и на драйвере двигателя загорается красный диод. По другой оси головка перемещается, по оси, где горит красный диод не реагирует. Фото:

Выключаю станок. Жду пару минут - включаю. Головка едет в точку начала движения. Всё чётко, по обоим двигателям, не долбится никуда, паркуется чётко. Вырезаю новым заданием несколько мелких изделий. Минут через 5 головка опять встаёт. Теперь горят уже красные диоды на обоих драйверах шаговых двигателей. Фото:

Выключаю станок. Жду минут 10. Чувствую, что в помещении ну больше 30 градусов точно. Включил на обдув плат драйверов вентилятор. Направил прямо вот на эти платы. Минут 10 ещё подождал, включаю станок. Головка опять без проблем едет в точку начала движения. После этого резал ещё где-то минут 30-40 проблема больше не возникала. Вентилятор обдувал в это время драйвера. Вижу такое впервые. Что-то у меня сомнения, что проблема была в перегреве плат и всё так просто решилось. Кто что думает?



Изменено 18 июля, 2017 пользователем Ромыч

[PavelK 1,524]

В отсеке с электроникой должны стоять штатные куллера, что бы циркуляция была.

А вообще симптомы от перегрева до КЗ либо перегрузки, соответственно если решается обдувом, то значит просто перегрев драйверов.

[Ромыч 3]

К сожалению чуда не произошло. Вчера гравировал в основном. Проблем не было. Сегодня начал резать и опять та же ситуация. Режет пол задания, загорается красный диод на драйвере двигателя и головка перестаёт перемещаться по одной из осей. Заметил ещё одну фишку. Во время резки задания контроллер стал перезагружаться как будто питание включают-выключают. Видео прикрепляю. Скорее всего это из-за него драйвер с ума и сходит. Мне кажется, что где-то провод пробивает, но как это искать? Ещё грешу на заземление. Станок заземлён, но делали это всё года три назад. Может провод на улице, который прикручен к уголку вбитому в землю окислился. Завтра ещё кину дополнительное заземление на всякий случай. Кто что думает, куда рыть? А да, забыл. Пока станок в состоянии покоя, то контроллер не перезагружается. Эта чехарда начинается при старте задачи.

20170722_134142.mp4

Изменено 22 июля, 2017 пользователем Ромыч

[PavelK 1,524]

Есть вороятность, что просел блок питания. Материнка и драйвера питаются от разных или от одного блока?

[Ромыч 3]

22 минуты назад, PavelK сказал:

Есть вороятность, что просел блок питания. Материнка и драйвера питаются от разных или от одного блока?

Не полностью уверен, но наверное блок питания один. Завтра выложу фото. А как можно проверить, если действительно виноват блок питания? Последовательно покупать все комплектующие как-то дороговато выйдет.

Изменено 22 июля, 2017 пользователем Ромыч

[PavelK 1,524]

Берёте осциллограф и в режиме записи запускаете задание, если ток или частота гуляют сильно - он.

С заземление врятли связано, если только у вас случайно не сварочник в соседней комнате.

[Ромыч 3]

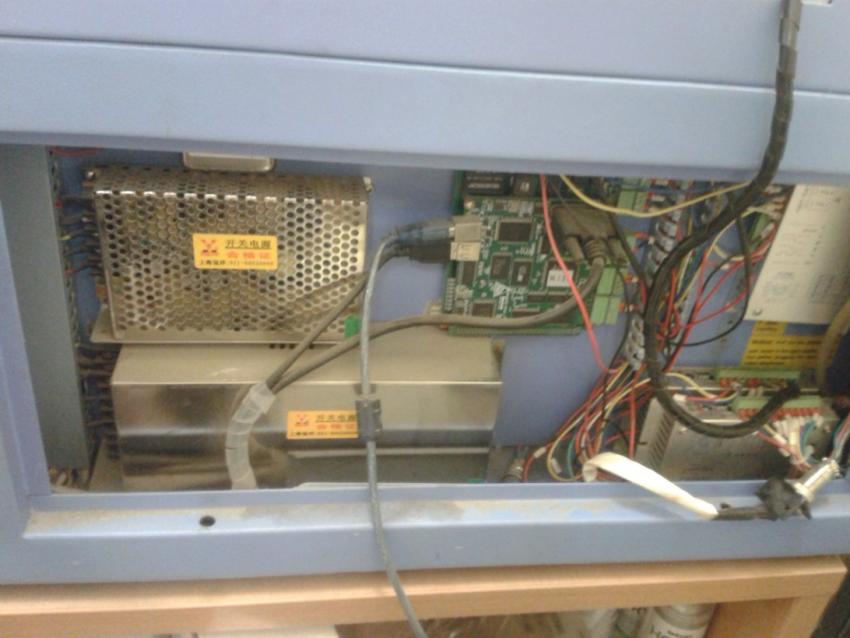

Кинул сегодня ещё один провод на заземление. Никакой разницы. Как загорался диод на драйвере двигателя и перезагружается панель контроллера, так всё и осталось. Фото внуренностей

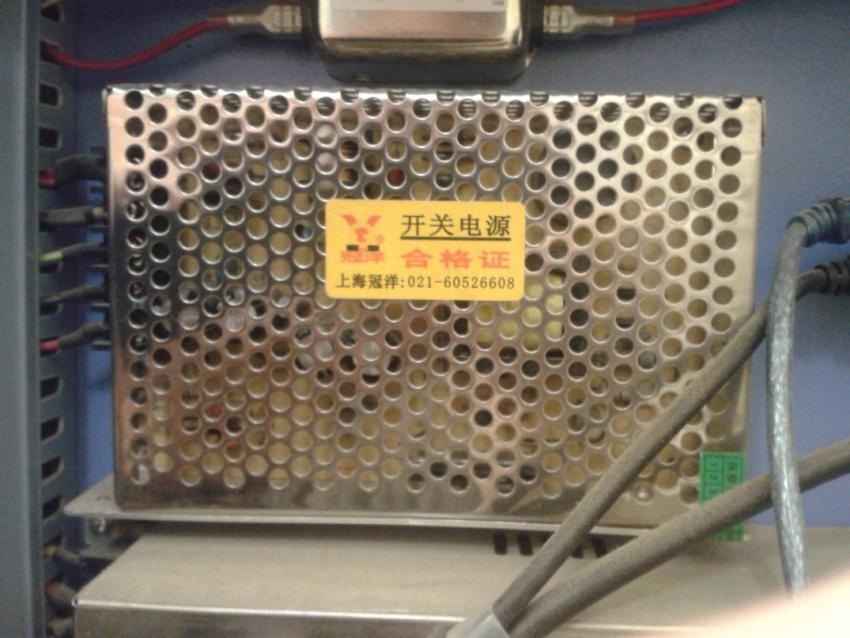

Я правильно понимаю, что слева вверху  - блок питания, ниже  высоковольтный блок питания, потом материнка, сверху справа - контроллер и ниже два драйвера к шаговым двигателям. Сейчас буду искать блок питания. Заодно спецам отдам, чтобы этот блок проверили.

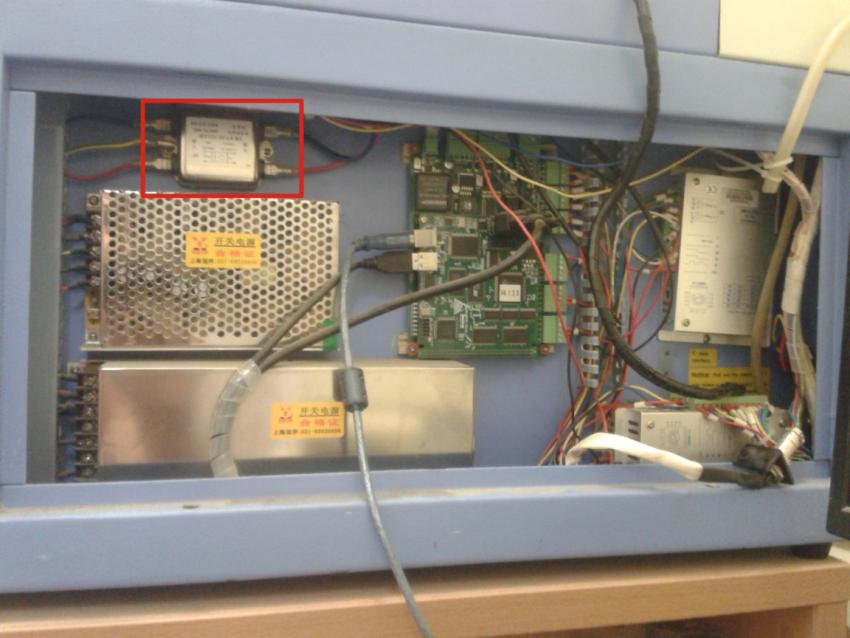

И ещё вопрос: а что это такое над блоком питания?







Изменено 23 июля, 2017 пользователем Ромыч

[Algasenok 61]

7 минут назад, Ромыч сказал:

Я правильно понимаю, что слева вверху  - блок питания, ниже  высоковольтный блок питания, потом материнка, сверху справа - контроллер и ниже два драйвера к шаговым двигателям. Сейчас буду искать блок питания. Заодно спецам отдам, чтобы этот блок проверили.

А ниже точно высоковольтный? Что то я не вижу, чтобы из него провод высоковольтный к трубке выходил.

1. Слева сверху действительно блок питания. Блок питания материнской платы. Если у вас с мозгами станка все нормально - его не трогайте. Он работает исправно. И питает он только плату.

2. А вот ниже. Очень похоже на блок питания шаговых двигателей (на них питание идет отдельно, потому что материнской плате нужно 24В, а шаговикам 48В - у вас как раз на блоке питания материнки и написано, что он выдает 24В макс 3А).

Но в таком случае, не вижу, где у вас высоковольтный блок стоит))))

[Ромыч 3]

Насколько я знаю, то питание контроллера и драйверов двигателей идёт именно с блока питания на 24В.

[Algasenok 61]

Смотря какие шаговики. У меня на одном из станков питание идет отдельно. На одном все вместе.

Просто у вас блок уж очень похож на тот, что у меня питает шаговики))

[Ромыч 3]

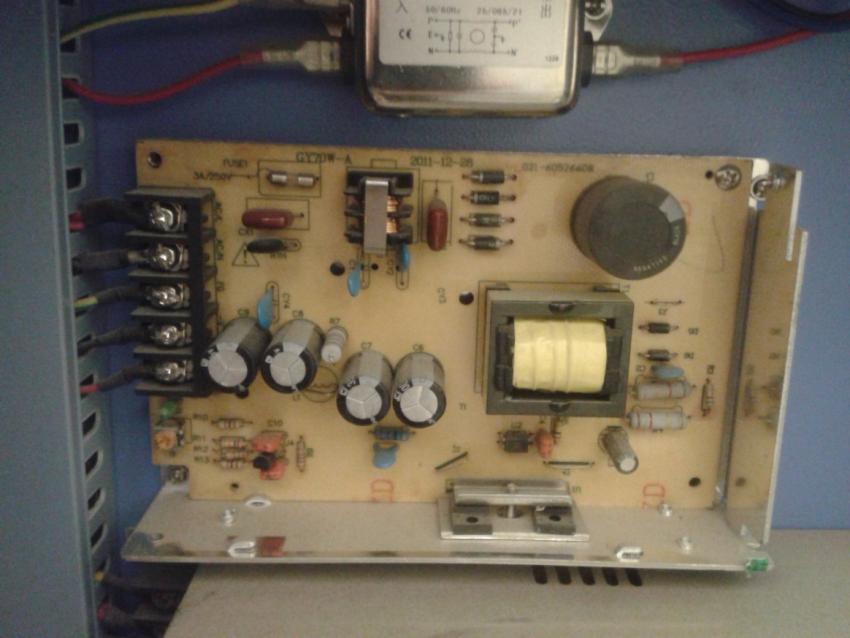

Что-то мне кажется, что я действительно вообще не прав. Сижу и вспоминаю, что блок розжига, квадратный такой, находиться где-то на задней панели в районе входа-выхода трубок для протока воды. Судя по всему блок на 24 Вт (который в кожухе с дырками) питает материнку, а контроллер и драйвера питаются да, вот от этого нижнего на фото блока питания. Я снял блок на 24Вт. Интересно, если сейчас подать питание, то я смогу выяснить какой же блок всё-таки отвечает за питание драйверов без последствий для станка?

[Algasenok 61]

2 часа назад, Ромыч сказал:

Интересно, если сейчас подать питание, то я смогу выяснить какой же блок всё-таки отвечает за питание драйверов без последствий для станка?

А не проще по проводам посмотреть?)))

Да и, если учитывать, что это не высоковольтный блок питания, то это 100% блок питания шаговиков.

Изменено 23 июля, 2017 пользователем Algasenok

[PavelK 1,524]

Над блоком питания это фильтр, но настолько дерьмовый, что его можно и в некоторых случаях нужно выбрасывать сразу, может быть этот как раз ваш случай.

Попробуйте поменять драйвера местами.

[Ромыч 3]

Вопрос решён. Заказал оба блока питания из Китая. После замены блока, который больше по размерам (на фото выше) проблема исчезла.

[Диитрий 1]

Всем привет ! Подскажите, проблема такого рода richAvto фрейзер работал но начал тупить , тоесть   На драйвере ykc 2405B начал гореть красный и совместно с зелёным диоды и не запускаются моторы . Уже облазили все форумы, но ответа не нашёл говорят напряжение большое или маленькое и мануале также пишут , вопрос как отрегулировать это напряжение или может что-то вышло из троя? Моторы проверил они работают ,я так понял из-за перенапряжения драйвера ушли в аварийный режим , как убрать с этого режима или где искать , прошу помощи опробовал много уже примеров. Нет сил больше прошу помощи знатоков

[Dan 456]

Ну, напряжения проверить - это не проблема - ткнуть на вход питания тестер/мультиметр - что есть под рукой. Но вполне вероятно, что могло переломить провода в гибком кабельканале.

Какие именно моторы не работают, где стоят, и как их проверили?

[PavelK 1,524]

2 часа назад, Dan сказал:

Ну, напряжения проверить - это не проблема - ткнуть на вход питания тестер/мультиметр - что есть под рукой. Но вполне вероятно, что могло переломить провода в гибком кабельканале.

Поддерживаю вариант с мерцающим обрывом проводов. Ну и измерьте напряжение, которое на драйвера приходит, для начала.



[Диитрий 1]

Не работают все 4 драйвера

А сколько он должен выдавать драйвер напряжения?)

[PavelK 1,524]

Только что, Диитрий сказал:

Не работают все 4 драйвера

Напряжение на них замерили?

[Диитрий 1]

Если напряжения слабое или высокое как устранить это , завтра гляну по ленте проводов и напряжения как проверить тестер пойдёт?

4 минуты назад, PavelK сказал:

Напряжение на них замерили?

Нет напряжения должно быть по мануалу  я так понял? Завтра буду смотреть ( по проводам прозвонил оборваной цепи нет

[PavelK 1,524]

1 час назад, Диитрий сказал:

Если напряжения слабое или высокое как устранить это

Если высокое, то виноват практически всегда блок питания - под замену.
Если в ошибку уходят во время работы, то скорее всего на драйверах нет защиты от противо ЭДС.
Когда двигатели тормозят, они, по сути, являются генераторами, поэтому возникает в цепи излишнее напряжение.
Можно ставить "демпферы" или уменьшать скорости разгона/торможения. НО если всё раньше работало, то нужно выяснять первопричину.

Если "низкое" (просевшее), то причин множество: замыкание в проводке, слишком большая нагрузка (слишком большой ток выставлен на драйверах), блок питания - это только самые популярные.

1 час назад, Диитрий сказал:

напряжения должно быть по мануалу  я так понял?

На самом блоке питания обычно пишут, сколько он должен выдавать (± пару вольт). Если значения слишком отличаются - отключите всю нагрузку.
Если значение не придёт в норму, значит блок питания под замену. Если придёт - значит выяснять, откуда взялась большая нагрузка, путём поочерёдного подключения и замеров.



1 час назад, Диитрий сказал:

тестер пойдёт

Смотря какой, т.к. это слишком обобщённое понятие для измерительных приборов.

[Dan 456]

13 часов назад, PavelK сказал:

Если "низкое" (просевшее), то причин множество: замыкание в проводке, слишком большая нагрузка (слишком большой ток выставлен на драйверах), блок питания - это только самые популярные.



[vasa29 567]

Так как в защиту ушли все драйвера и произошло это одномоментно, то виноват БП драйверов (видимо он один), что достаточно странно.

Может электролиты высохли или пробило чего.

08.01.2021 в 06:30, Диитрий сказал:

Моторы проверил они работают ,я так понял из-за перенапряжения драйвера ушли в аварийный режим , как убрать с этого режима или где искать , прошу помощи опробовал много уже примеров.

Пишите подробно, что делали и как проверяли
