PavelK

Контурная резка по меткам на лазерном станке Raylogic 304Mini

Рекомендуемые сообщения

Приветствую, форумчане!

Хвастаюсь своим изобретением - дополнение для лазерного станка Raylogic 304 Mini, которое позволяет вырезать по контуру бумагу/картон/что угодно, на чём будут нанесены метки без лишнего геморроя с ручным выставлением и расположением.  Достаточно нажать одну кнопку =) .

Видос процесса:



Что делает лазерщик:

1. Снять вырезанное

2. Положить новый лист, посмотреть на экран, что бы метки определились

3. Зафиксировать бумагу магнитиками/грузиками что бы сильно не изгибалась

4. Нажать кнопку, и покуривая идти к следующему лазеру



Работает по следующему принципу:

1. Камера снимает левый верхний угол рабочего поля станка

2. Программа постоянно ищет метки

3. Как только нашла, определяет их положение

4. В Кореле макрос при нажатии кнопки запрашивает это положение и автоматически выставляет контуры в соответствии с положением меток.

5. Макрос даёт команду на запуск плагина и отправляет на резку.

6. Так же макрос даёт задание, что бы по завершению головка лазера отошла от левого верхнего угла (что бы камеру не загораживать)

7. Профит =)

Т.е. всё делается нажатием одной кнопки и достаточно быстро.

Точность позиционирования примерно 0.5 мм, может больше, может меньше  - в зависимости от условий освещения, прямоты материала, дороговизны камеры =)

Можно, конечно, ещё ускорить - отключить поиск нуля при начале реза, но у меня это включено что бы не выпрямлять лазерщикам руки - т.к. иногда случайно задев, смещали головку.

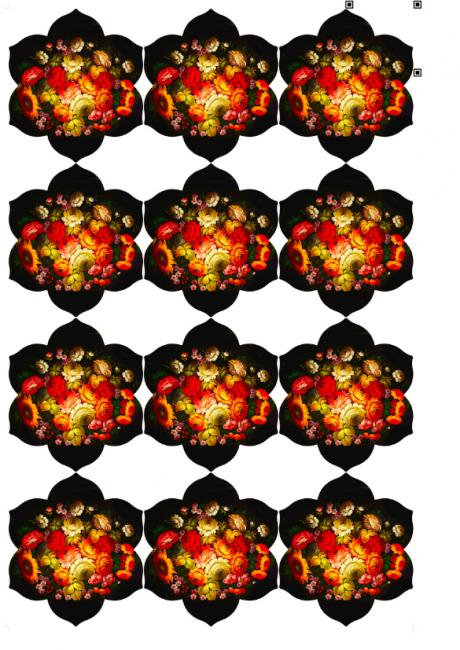

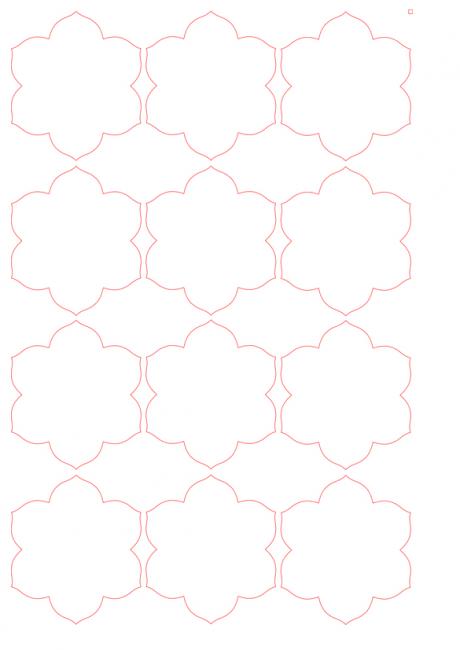

Пример подготовленного для печати документа, и векторные контуры, по которым будет идти резка.

56caff86d1156_1.thumb.jpg.9c86ee14537d8d56cb03357c843_1_.thumb.jpg.5099d711669f1

В правом верхнем угла как раз те самые метки.  На видео у меня так же штрих-код, но он чисто для внутренних целей фирмы и на процесс распознания не влияет.

Для ускорения подготовки метки можно выставлять автоматически =)

Размер самих меток - 72 пикселя (примерно 6 мм)  можно было бы и меньше, но у дешёвской вэбки за 3000 рублей не достаточно разрешения.

В данный момент дополнение проходит тестирование, которое будет закончено примерно через месяц см. апдейт внизу.

Пока что примерная цена софта - 20 000 рублей.

Возможен бесплатный испытательный период 14 дней.

Камеру Вы можете приобрести в компьютерном магазине, или же за доплату вместе с софтом.

Так же в комплекте:

  • подробная видео-инструкция по подготовке векторного файла
  • подробная инструкция по резке по меткам
  • подробная инструкция по установке и настройке
  • бонусом плагин для Фотошопа для автоматического  выставления меток перед печатью документа для резки
  • бонусом макрос для Корела для автоматического выставления меток перед печатью документа для резки

Пишите в комментариях кому будет интересно попробовать или купить для пред-заказа по цене в 20 000 рублей - заявки принимаются только до завершения тестирования, в дальнейшем цена будет увеличена  =)

UPDATE1: Извиняюсь с затягиванием ответа, взвешивались все плюсы и минусы. В общем, на данный момент разработка приостановлена до момента создания нашей материнки из-за трудностей с адаптацией под каждую управляющую программу и по индивидуальным потребностям и настройкам станков. Выражаю огромную благодарность протестировавшим - период действия продлён до выпуска новой версии =).  Когда ждать? Отвечаю: не раньше февраля следующего года =(



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Зачетно!
Работает с любым оборудованием?
Сколько будет стоить для народа?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Спасибо =)

Пока что только для Raylogic 304 Mini

можно впринципе и с другими станками, которые работают через Корел,

но для других станков придётся делать индивидуальные макросы, что бы все действия действительно были с помощью одной кнопки,

а для этого нужно иметь доступ к самому станку.

по стоимости пока что не известно, ещё проходит тестовые испытания.  Предлагайте, кому сколько не жалко =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

У китайцев мозг взорвется переводить такие кнопочки, но лично мне нравится..:)



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

@СивКА а при чём тут китайцы? =))

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Боюсь, что при попытке кражи ПО некоторые специфические технические термины на кнопках окажутся для них непереводимым русским фольклором..:)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Круто Павел. Ждём для 11 серии.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Отличная примочка.

Сам режу принты по контуру. Сделал универсальный шаблон для точной ориентации листа в виде уголка из акрила. Располагается на немного опущеном столе так что бы уголок шаблон упирался в корпус станка. Фокус регулирую опуском линзы. Каждый лист кладу строго по шаблону. Главное иметь файл из которого печатали принт для точного позиционирования начальной точки. Точность допустимая, до 2 мм. Все картинки подготовлены с учётом припуска. Магниты не использую т.к. вытяжка отличие притягивает лист к столу. В общем попадаю в рисунок со второго третьего листа. Далее не забыть записать координаты начальной точки для тиража.



Скорость резки с позиционированием высокая, успевай листы класть. Проблема только в быстром засорение сетки вытяжки если есть мелкие отходы от картона, а с забитой вытяжкой лист не фиксируется из-за недостаточной тяги.



А вообще самый быстрый и дешёвый способ подобных работ это вырубка, но её можно заказать только когда экземпляров тысяч от 10-12 иначе цена на штамп не отобъется на тираже.

Изменено пользователем Автор

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

@Автор  с вырубкой нет возможности делать мелкие узоры. Сам бы её давно использовал.





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Павел, Молодец!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Спасибо =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Павел, можно ли эти метки рисовать на фанере (желательно наверно не гравировкой а резкой, чтобы лишних помех (ареол от гравировки) не было), хотелось бы увидеть видео процесса, если такое возможно

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@Aleks_1  попробую на фанере именно лазером сделать, но боюсь не получиться. Отпишусь о результатах.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

@PavelK Как вариант, печатать эти метки на самоклейке, затем клеить метки на заготовку и исходя из них гравировать, а потом по ним вырезать на др станке. То есть надо будет на оба станка ставить камеры, лицензия ПО ограничена на кол-во ПК?

Изменено пользователем Aleks_1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Павел, вы - молодец!

ПО, конечно, специфическое, однако опыт его написания - бесценен.

В ютубе видел лазерный станок с автоматическим определением центра заготовки. Вот такой софт пригодился бы, так как приходится делать гравировку на брусках, геометрия которых не всегда правильная, а самое главное - всегда "гуляет". Приходится на "глазок" коррекцию делать для каждого изделия.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Нахождения центра заготовки могу сделать, можно только пример результата и по-подробнее описать процесс как это всё должно выглядеть?

Если заготовка будет лежать на контрастном фоне (в идеале чёрный стол) то легко.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Чорт!!!  Никак не могу найти то видео!!!

Смысл такой: кладется заготовка (брусок) на стол, то ли щупом, то ли камерой измеряются крайние точки, затем ПО вычисляет центр и голова позиционируется на нем.

Да, контрастный фон обеспечить не проблема.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Здравствуйте.

У плоттеров давно решена такая проблема.

Желательно иметь метки в 3 углах, поскольку печать, как правило "прыгает", принтеры косят, офсет растискивает.

Личный опыт показывает, что достаточно сделать П -образный шаблон из картона для заготовки и 2-3 пробника испортить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А, вот, нашел.





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

@Aleks  плоттеры и вдохновили.

Но у них проще - материал находиться в непосредственной близости от камеры и его можно прокручивать туда-сюда, что бы метки найти.

На лазерах же материал не подвигаешь, что бы метки располагать в 3х углах пришлось бы камеру выносить вверх лазера, что крайне затрубнительно, поэтому используются 3 метки, но в одном углу.

@eggle  а, понял. Впринципе можно сделать с помощью камеры.

Только вопрос - много ли кому это нужно, что бы мне  этим начать заниматься?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

12 минуты назад, PavelK сказал:

@Aleks  плоттеры и вдохновили.

Но у них проще - материал находиться в непосредственной близости от камеры и его можно прокручивать туда-сюда, что бы метки найти.

На лазерах же материал не подвигаешь, что бы метки располагать в 3х углах пришлось бы камеру выносить вверх лазера, что крайне затрубнительно, поэтому используются 3 метки, но в одном углу.

@eggle  а, понял. Впринципе можно сделать с помощью камеры.

Только вопрос - много ли кому это нужно, что бы мне  этим начать заниматься?

Да, фиг его знает. Честно говоря, у меня была такая проблема: поставщик нарезал бруски довольно криво, пришлось помучиться с центровкой. Решилось всё втыком поставщику и возвратом партии брусков на  переделку. Больше не повторялось.

Есть один знакомый, который делает деревянную посуду. Вот у него все изделия разные и попадать гравировкой в центр замучаешься. И тиражи у него большие.

Может, добавите функционала к своему плагину для контурной резки, а может отдельным модулем сделаете.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

@eggle   к существующему не получится т.к. функционал сильно отличается.

Если нужен будет хотя бы пятью людям, готов взяться, цена та же 20 т.р.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Павел подскажите. 20тр. Это цена на один компьютер или можно на много.

Или может в складчину всем вместе можно взять ?

Изменено пользователем DESIGNER

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

3 минуты назад, DESIGNER сказал:

Или может в складчину всем вместе можно взять ?

Павел, присоединяюсь к вопросу! В одного точно не буду приобретать, а в складчину с удовольствием рассмотрю возможность.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
