Что бы лазерная трубка жила долго и счастливо необходимо, что бы её рабочий ток не превышал допустимых производителем пределов.

Для популярных трубок собрана таблица (и в комментариях к ней):



Для контроля силы тока как раз и предназначен Амперметр, но так как у нас ток у трубки достаточно маленький (в большинстве своём до 50 милли Ампер), то нужен именно миллиамперметр, можно да же цифровой.

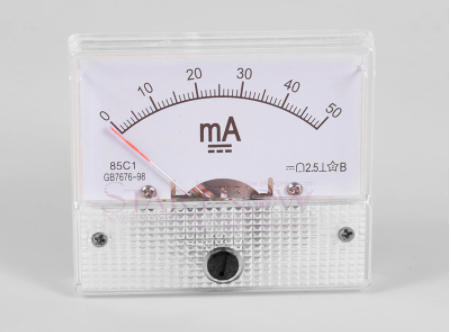

Аналоговый:


Только не перепутайте с микроАмперметром и просто Амперметром. Разница лишь в делении шкалы. К примеру, просто на Амперметре Вы практически не увидите разницу между 5мА и 30мА (так как это сино меньше 1 Ампера),
а это между прочем практически 0% и 100% мощности большинства трубок (до 150Ватт).

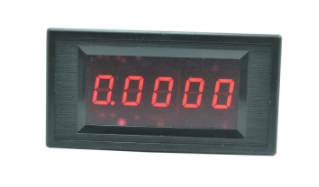

Цифровой миллиамперметр:


При выборе цифрового важно учесть, что контроль тока и питания должны быть независимыми линиями (в идеале на основе токового шунта).
То есть не допустимо (сгорит, т.к. напряжение больше 10000Вольт!), что бы сам миллиамперметр питался от измеряемой линии (зачастую это у тех, кто так же показывает и напряжение. обычно только 3 провода для подключения).

Нужный цифровой миллиамперметр можно купить на Алишке:
диапазона в 200Ма хватит. Точность достаточно хорошая. К блоку розжига подключить очень легко.
Если будете искать другой, то смотрите что бы разрешение было не меньше 1мА.

Отличия цифровых от аналоговых в основном в способе отображения, т.е. удобстве считывания информации.
Лично я предпочитаю цифровые.



Подключение:

Для аналогового или цифрового: в разрыв провода катода от трубки (отрицательного. Обычно у блоков розжига он синего цвета, без толстой изоляции).

Цифровой так же нужно подключить к питанию, можно сразу к блоку розжига - у него на клемной колодке есть выводы GND и 5V.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Прошу прощения за нубский вопрос: я правильно понимаю, что нужен миллиамперметр для переменного тока?
На какие еще параметры обратить внимание? И не могли бы вы порекомендовать какой-нибудь более-менее бюджетный вариант?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Для постоянного.

На много не берите, иначе видно плохо будет деления на шкале и точностью они ниже, оптимально от 50 до 100 мА.

Аналоговые стоят вообще копейки.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Спасибо,
видел еще с нулем посередине и симметричными значениями влево и вправо, такие подходят?
В целом новые у меня как-то не особо ищутся, нахожу лабораторные, но они относительно недешевы (5-10К).
Б/у-шные да, есть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Подходят, но смысла в них нет. Возьмите с Алиэкспресс.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Подключил миллиампер, до 100 мА, при работе лазера зашкаливает... Дохлый амперметр? Или реальной ток большой?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@red_armyman или измерьте ток трубки другим миллиамперметром, чтобы удостовериться, или сделайте поверку нынешнего вашего. Например, нагрузка в виде сопротивления (резистора) в 100 Ом даст при напряжении 5В  ток в 50 мА. Ну или что-нибудь приблизительное из этой оперы, по закону Ома прикиньте и проверьте - врёт/не врёт. Мощности рассеяния в 0,25 - 0,5 Вт резистора хватит. P.s.: Подключать миллиамперметр для поверки не к трубке, конечно, а к любому низковольтному блоку питания.

Изменено пользователем Yurezz

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

@Yurezz а какое напряжение на трубку подается от БП? если тестером обычным в разрыв питания трубки и замерить ток?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

3 часа назад, red_armyman сказал:

а какое напряжение на трубку подается от БП? если тестером обычным в разрыв питания трубки и замерить ток?

По высоковольтной стороне 25-40К, на низковольтной около 5-20В выходит, так что мерять не рекомендую без делителей.

Больше 100мА быть не может если у вас трубка не 300 Ватт. Может вы микроамперметр купили?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

@PavelK ставится ж он на входе, т.е. Ток мереем который идет из бп в трубку? Вроде мили, обозначение такое же как на картинке

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Нет! Ставиться в разрыв отрицательного (синий обычно у блоков) провода.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

@PavelK тогда понятно почему он зашкаливает)))

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@red_armyman ответ неверный :) ток одинаков что на входе, текущий из высоковольтного БП на анод трубки, что на выходе трубки (с катода на землю), и миллиамперметр показывал бы одно и то же и там, и там. Но в разрыв высоковольтного провода не включают его, т.к. в этом случае измерительный прибор будет находиться под потенциалом несколько десятков киловольт относительно земли, и это небезопасно, и смысла в этом нет.

На картинке выше я отчетливо вижу латинскую букву "мю" (с хвостиком слева внизу, uA) - это микроамперметр. Вам нужен миллиамперметр - mA.

Сфотографировали бы свой измерительный прибор, да выложили бы сюда, а то гадать приходится, какой он у вас.

Изменено пользователем Yurezz

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

@Yurezz все верно, микро и у меня:ph34r:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@Yurezz  спасибо, картинки в начале заменил на разборчивую.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Торгану своим нехитрым опытом. Это советский миллиамперметр М42300 (также есть такой же белый М42100; есть с классом точности 1,5, есть — с 2,5). И совет, исходя из собственных шишек (невнимательность и вера написанному): диаметр утапливаемой части — 69 мм, соответственно подойдет коронка 68 мм (с учетом того, что она будет немного "гулять", отверстие будет на 1–2 мм больше).


Изменено пользователем danissimo

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Мужики, приветствую.  Может у кого есть в закромах схема подключения миллиамперметра? Буду очень благодарен.

PS: Строго не судите - вникаю с азов. -_-

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В 01.08.2018 в 12:19, [email protected] сказал:

Мужики, приветствую.  Может у кого есть в закромах схема подключения миллиамперметра? Буду очень благодарен.

PS: Строго не судите - вникаю с азов. -_-

в минусовой (тонкий) последовательно ( в разрез провода)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

О чём и написано в первом посте темы :D

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

В 03.08.2018 в 12:02, PavelK сказал:

О чём и написано в первом посте темы :D

Ну я имел ввиду где его искать на клемах БП

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Скажите в чем разница, кроме обозначения вольт и миллиампер!?



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А вы я посмотрю юморист!!!

С такими познаниями даже близко не лезьте к подключению.

Изменено пользователем 008shadow

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Эм... В том, что они измеряют...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

1 час назад, 008shadow сказал:

А вы я посмотрю юморист!!!

С такими познаниями даже близко не лезьте к подключению.

Это понятно!)))

Просто на али забил маркировку gb7676-98 и помимо миллиамперметров открылись вольтметры, думал может китайцы в заблуждение вводят!

Да, я в электрике этих тонкостей не знаю, поэтому и обращаюсь к знающим людям!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Один с буковкой "V" для измерения напряжения, другой для измерения тока в миллиамперах .

Общее правило такое "Если ты не знаешь, что это такое, то оно тебе не надо".

Если интересно



Поделиться сообщением
