Bonzo

Настроить ток после замены трубки, Kamach

Рекомендованные сообщения

Станок Kamach 1060. Вышла из строя трубка. Поставил новую. Новая трубка мощнее. Но резать лучше прежней не стала после установки. Наоборот, луч стал слабее. Но в процессе работы мощность стала сильно снижаться. Где-то слышал, что после замены трубки нужно отрегулировать ток. Но в данном станке не знаю где регулируется ток и какие там должны быть параметры. Подскажите, пожалуйста, кто делал это на этом станке.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

Для начала инфа:
Какая труба стояла?
Какую поставили?
Какой блок розжига?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

1 час назад, Dan сказал:

Для начала инфа:
Какая труба стояла?
Какую поставили?
Какой блок розжига?

Уточнил информацию. И старая, и новая до 100 W. Так что мощность одинаковая. Блок розжига вряд ли бы плавно просел, наверное. Вероятно, трубка изначально подсевшая была. Может такое быть?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Здравствуйте.

5 часов назад, Bonzo сказал:

Может такое быть?

Может.

5 часов назад, Bonzo сказал:

Блок розжига вряд ли бы плавно просел, наверное.

То же может. У него есть свой срок, особенно у самых дешёвых (но он всё равно в несколько раз как минимум превышает срок службы трубки обычно)

Начнём с того, стоит ли миллиамперметр, и какие значения он показывает, если нажать на нём тестовую кнопку и подержать несколько секунд (скорее всего, нужно будет предварительно вынуть управляющий разъём)?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

5 часов назад, PavelK сказал:

если нажать на нём тестовую кнопку и подержать несколько секунд (скорее всего, нужно будет предварительно вынуть управляющий разъём)?

Как показала практика, без управляющего разъёма все прошедшие через меня блоки розжига собственный тест выдают на мощности примерно 40-45%.
Т.е. если требуется максимальная мощность на собственном тесте, то обязательно ставить перемычку +5v <-> IN  или не отключать управляющий разъём с имитацией работы датчика потока воды.

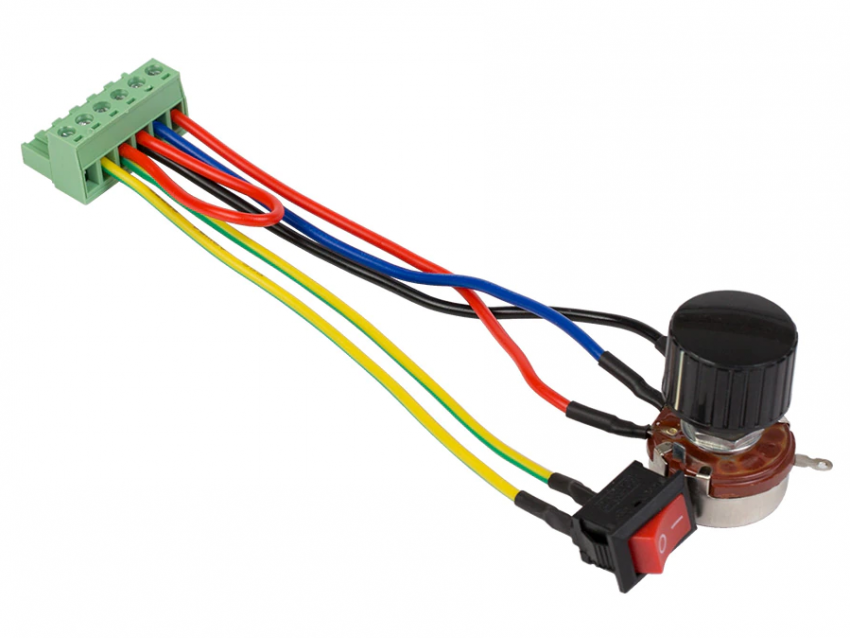

Или собрать/прикупить вот такой незамысловатый девайс - весьма удобный:
https://aliexpress.ru/item/32944454101.html

11 часов назад, Bonzo сказал:

Уточнил информацию. И старая, и новая до 100 W. Так что мощность одинаковая.

60Вт. и 90Ввт - это всё до ста ватт.
Я просил модели.
Пока нет инфы - гадаем по звёздам.

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

5 часов назад, PavelK сказал:

Начнём с того, стоит ли миллиамперметр, и какие значения он показывает, если нажать на нём тестовую кнопку и подержать несколько секунд (скорее всего, нужно будет предварительно вынуть управляющий разъём)?

Спасибо! Миллиамперметр есть. Но там не функционирует панель управления. Управляется только с ноутбука. Какой аналог тестовой кнопки в программе Laser Cut?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

2 часа назад, Dan сказал:

Я просил модели.

Старая: La Sea, F2, Peak Power: 95W, Rated Power: 80W

Новая: Veci, model T2, Peak Power: 102 W, Agreement Power: 90 W

Блок розжига: HY - DY 10

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

4 минуты назад, Bonzo сказал:

Старая: La Sea, F2, Peak Power: 95W, Rated Power: 80W
Новая: Veci, model T2, Peak Power: 102 W, Agreement Power: 90 W
Блок розжига: HY - DY 10

DY 10 подходит для T2, но по току не дотягивает.
В любом случае, T2 должна совершенно нормально работать на этом БВН.

Хотелось бы увидеть моду луча на выходе из трубы на мощностях от 10 до 100% с шагом 10% и с записью токов при каждой процентной мощности.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

11 минут назад, Dan сказал:

Хотелось бы увидеть моду луча на выходе из трубы на мощностях от 10 до 100% с шагом 10% и с записью токов при каждой процентной мощности.

Там, к сожалению, не доступно управление с панели управления самого станка, тк она давно неисправна. Управляется только с программы Laser Cut. Там не очень понятно, как в процентах выставлять мощность. Вы можете исходя из этих обстоятельств подсказать наши действия? )

"увидеть моду луча" - что значит моду? )

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

24 минуты назад, Bonzo сказал:

Там, к сожалению, не доступно управление с панели управления самого станка, тк она давно неисправна.

Хорошее начало.

24 минуты назад, Bonzo сказал:

Управляется только с программы Laser Cut.

Как я понял, у вас Kamach II 1060  с контроллером   MPC6565?

24 минуты назад, Bonzo сказал:

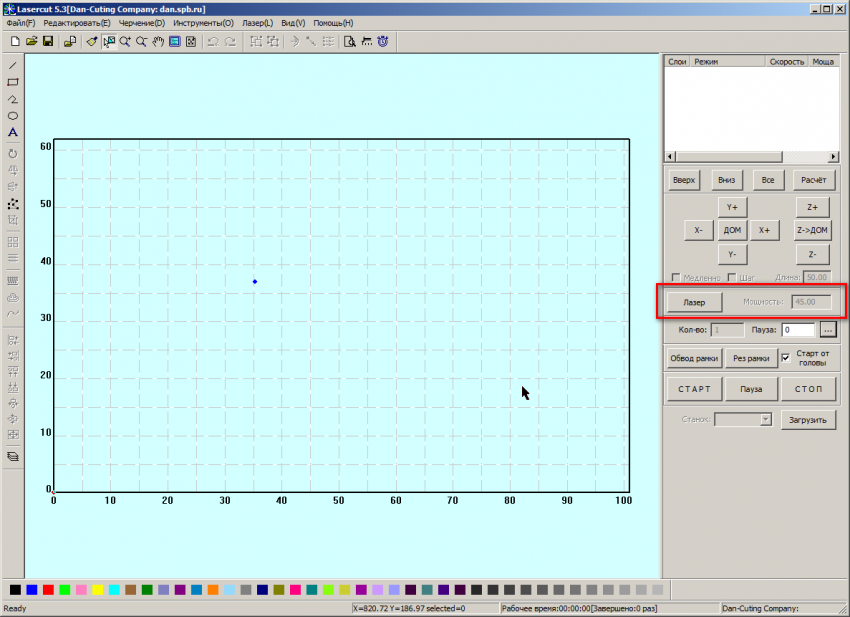

Управляется только с программы Laser Cut. Там не очень понятно, как в процентах выставлять мощность. Вы можете исходя из этих обстоятельств подсказать наши действия? )

Могу предположить что это меню позволяет выполнить тестовый пульс из самой программы.

PS .. Столько лет работаю на этих контроллерах и ниразу не пользовался этой фчей из проги .. ))))

24 минуты назад, Bonzo сказал:

"увидеть моду луча" - что значит моду? )

А вот тут я вас пошлю ... ))))  по ссылке ..
https://vk.com/wall-89684573_712733?reply=712771



3 часа назад, Bonzo сказал:
8 часов назад, PavelK сказал:

Начнём с того, стоит ли миллиамперметр, и какие значения он показывает, если нажать на нём тестовую кнопку и подержать несколько секунд (скорее всего, нужно будет предварительно вынуть управляющий разъём)?

Спасибо! Миллиамперметр есть. Но там не функционирует панель управления. Управляется только с ноутбука. Какой аналог тестовой кнопки в программе Laser Cut?

PavelK говорит о кнопке тест на самом блоке розжига.
Но .. .есть DY-10 на которых данная кнопка вообще отсутствует .. )))
На таких БВН тест можно выполнить, замкнув на колодке управления G и TL.

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

14 минут назад, Dan сказал:

Как я понял, у вас Kamach II 1060  с контроллером   MPC6565?

Мы с Вами здесь общались ранее с другого аккаунта, к которому я потерял доступ.

"Логично выстраивается предположение, что в контроллер MPC6565 залили прошивку от MPC6535." - там мы пришли к такому заключению. Но далее он работал нормально, пока недавно не вышла из строя трубка. Это произошло из-за нарушения охлаждения. Понизился уровень охлаждающей жидкости.

Мне бы хотелось понять, как правильно выставить номинальный ток работы БВН с этой трубкой при управлении станком не через пульт, а через LaserCut53

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

9 минут назад, Bonzo сказал:

"Логично выстраивается предположение, что в контроллер MPC6565 залили прошивку от MPC6535."

Что-то припоминаю ..

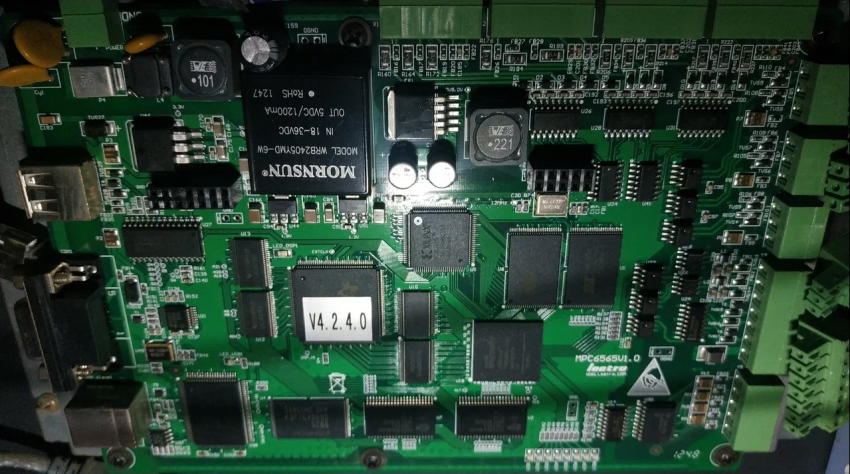

Кстати, по прошивке:
Как выяснилось, в ранних версиях 6565 действительно заливались прошивки, аля 6535, но в итоге такие контроллеры совершенно нормально перепрошивались на последние прошивки 6565 - совсем недавно проходил подобное на одном из таких контроллеров.

Ваше тело?

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

5 минут назад, Dan сказал:

Ваше тело?

Да, мое!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Только что, Bonzo сказал:

Да, мое!

Перепрошили?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

1 минуту назад, Dan сказал:

Перепрошили?

Нет, ничего не перепрошивали. Щас бы выяснить, почему трубка не режет. Предыдущая резала нормально с этой же прошивкой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

2 минуты назад, Bonzo сказал:

Щас бы выяснить, почему трубка не режет.

Ну, по тесту трубки я всё сказал. Далее дело за вашими действиями.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

1 час назад, Dan сказал:

PavelK говорит о кнопке тест на самом блоке розжига.

Да, есть там кнопка. При удерживании этой кнопки стрелка на милиамперметре зашкаливает. Максимальное значение там 30 мА



Или таки вытянуть разъем нужно для этого?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

1 час назад, Dan сказал:

Могу предположить что это меню позволяет выполнить тестовый пульс из самой программы.

Здесь у нас значение в окошке не доступно для изменения значения. Если загрузить какую-то фигуру и выставлять проценты в окне настроек этой фигуры, то эти настройки учитываются кнопкой Лазер, или там только через Пуск-Стоп делать замеры?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

10 минут назад, Bonzo сказал:

Если загрузить какую-то фигуру и выставлять проценты в окне настроек этой фигуры, то эти настройки учитываются кнопкой Лазер, или там только через Пуск-Стоп делать замеры?

Не подскажу, ибо такое никогда не проделывал .. )
В инструкциях подобное так же не прописано.
Так что - методом тыка. Сейчас не в мастерской, так что, оперативно проверить эти тыки не могу .. )))

18 минут назад, Bonzo сказал:

При удерживании этой кнопки стрелка на милиамперметре зашкаливает. Максимальное значение там 30 мА

Для Т2 максимальный ток 29 мА. При превышении этого тока эффективность излучателя падает, а ресурс резко снижается.

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

3 часа назад, Dan сказал:

Хотелось бы увидеть моду луча на выходе из трубы на мощностях от 10 до 100% с шагом 10% и с записью токов при каждой процентной мощности.







1 час назад, Dan сказал:

Для Т2 максимальный ток 29 мА. При превышении этого тока эффективность излучателя падает, а ресурс резко снижается.

Это интересно. Значит надо открутить силу тока на блоке розжига?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

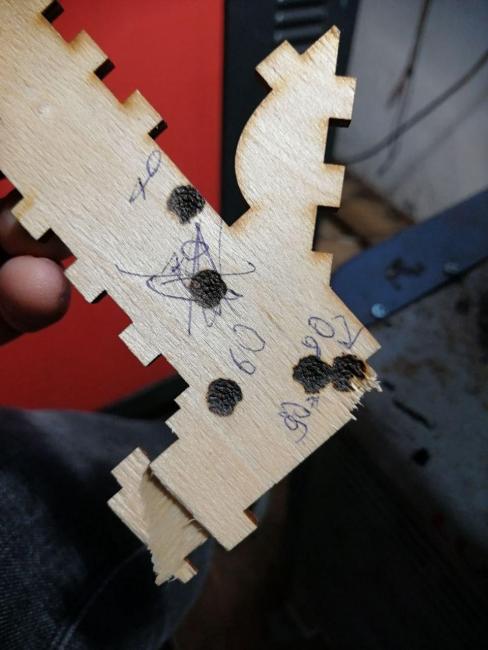

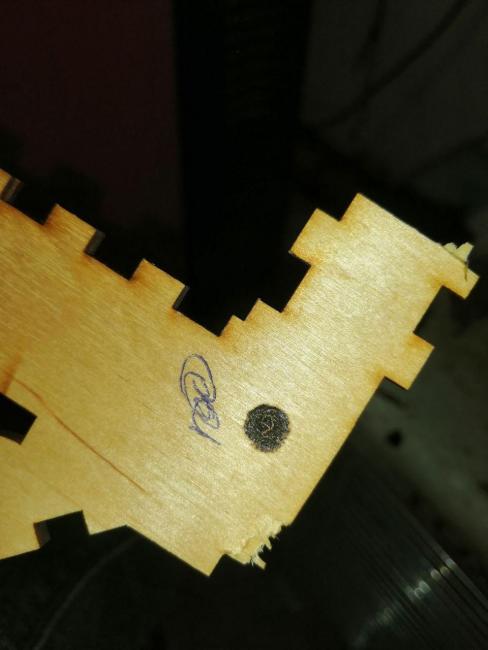

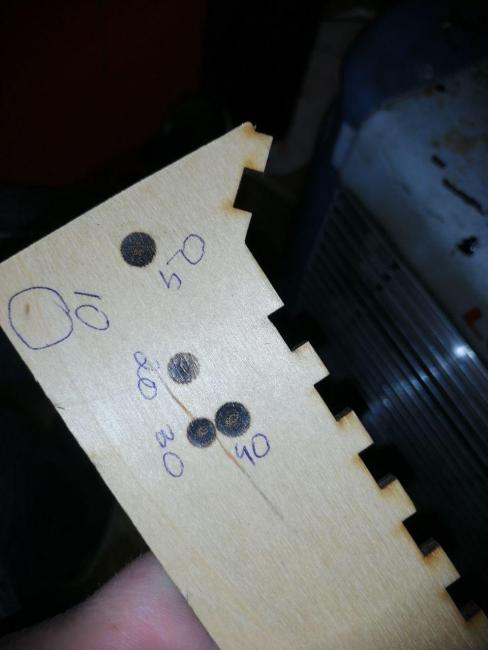

Bonzo , скажем так, до 50% пятно вполне нормальное, а вот, с 60% там стал появляться пустой полукруг, что странно.

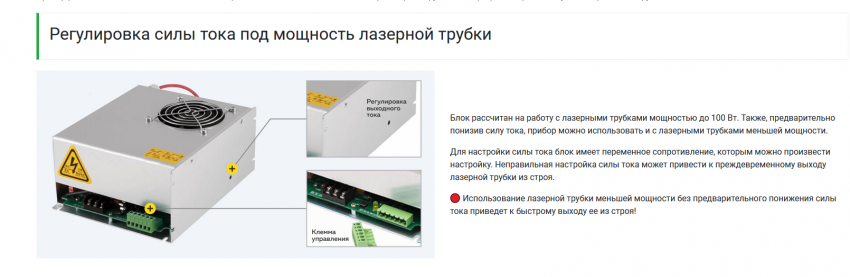

В любом случае, начать стоит с регулировки блока розжига по току - при мощности в 100% ток в данном случае не должен превышать 29 мА.
Кстати, для DY-10 весьма странные максимальные токи!

Надеюсь, ток записывался не в момент пульса, а при достаточно длительном удержании?
Как решили вопрос с пульсом с неработающей панелью?

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

11 минут назад, Dan сказал:

Как решили вопрос с пульсом с неработающей панелью?

Загрузили фигуру через Laser Cut, в настройках мощности меняли проценты, соответственно. И через Start/Stop тестировали.

14 минут назад, Dan сказал:

Надеюсь, ток записывался не в момент пульса, а при достаточно длительном удержании?

Да, несколько секунд удерживали кропку Тест на блоке розжига

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

35 минут назад, Bonzo сказал:

Да, несколько секунд удерживали кропку Тест на блоке розжига

Может работать не совсем корректно.
А кнопка Лазер из LaserCut работает?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
