Varahil

Проблмы с импортом из CD в RDWorks

Рекомендуемые сообщения

Добрый день!

Это мой первый пост на форуме, поэтому прошу не судить строго, что может быть не туда написал, или зря создал отдельную тему :)

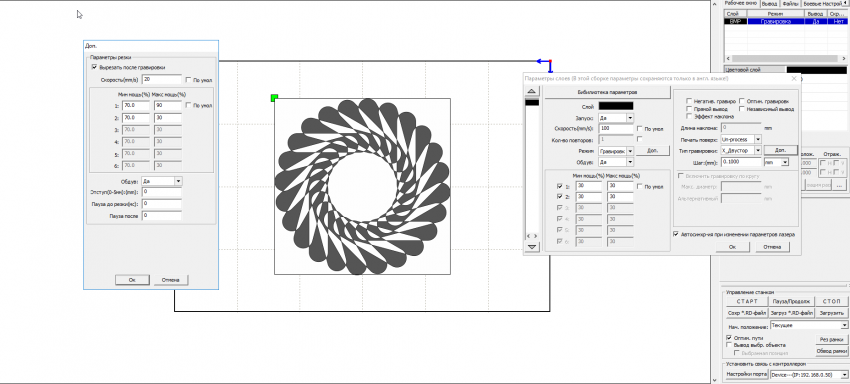

В общем проблема такая, при импорте из CD в RDWorks возникает проблема с появлением контура в уже импортированном изображении в RDworks`е скриншоты будут ниже, и проблема следующая, при вырезании ко контуру после гравировки, он соответственно вырезает квадрат а не контур самого изображения. Возможно ли как то пофиксить, или я что то не так делаю? Перед импортом изображение преобразую в растр.

PS. Не нашел как кидать картинки под спойлер...

1225026199_05-04-202013_30_08.thumb.png.7aaeebcd3ff0f95023139844d4c1e582.png643286597_05-04-202013_30_46.thumb.png.ee76672ed46ebfed7583d0cfd48449e2.png



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

18 минут назад, Varahil сказал:

Перед импортом изображение преобразую в растр

Зачем?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Любой растр имеет контур прямоугольника .. )

В данном случае либо ручками надо векторный контур нарисовать, либо трессернуть, если картинка нормальная.

Но а если она в векторе, то ваще никаких проблем - гравируем вектор, вырезаем контур. Не надо векторные переводить в растр.

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
