Наружный рез.

[Rudiarius 37]

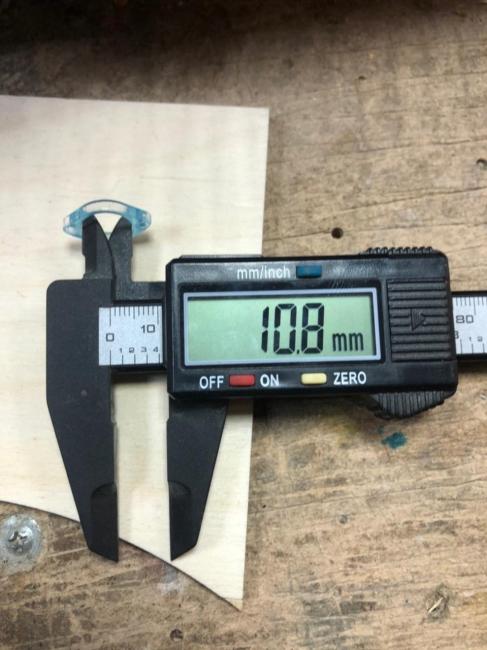

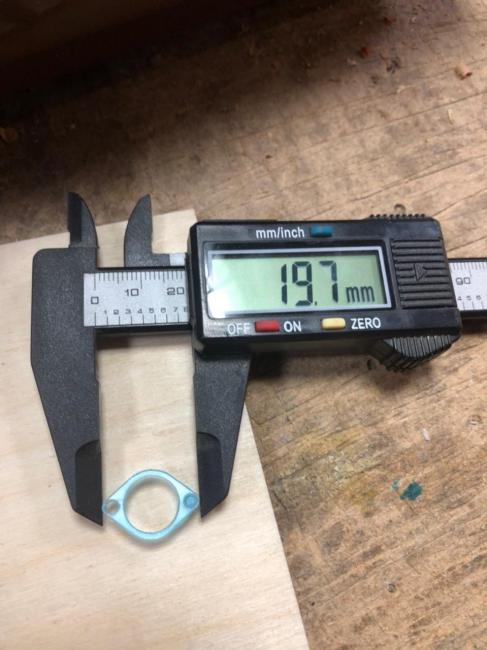

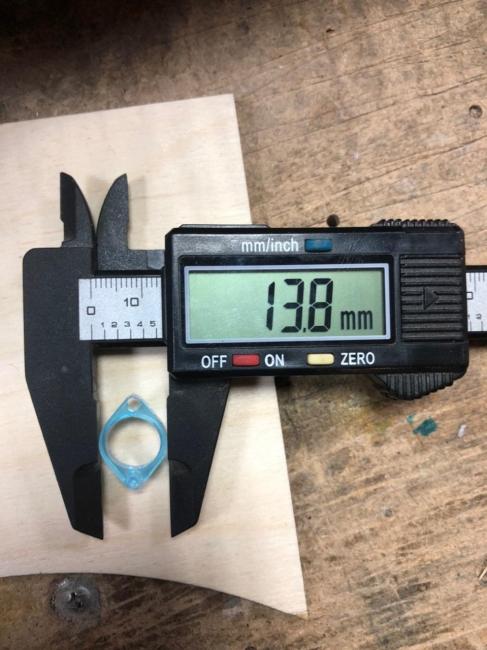

Всем привет, столкнулся с проблемами в резке, Внутренние размеры как доктор прописал, 10.8мм. Внешние уходят в меньшую сторону на 0,2мм.
в Мач 3 есть выбор реза изнутри или снаружи, а в РдВорке8 случаем такой функции нет?

Рабочие поля 1000*600 и 1000*800, ситуации аналогичные, настройки шага подобраны, в разных частях поля квадраты выходят идеальные.

Заранее Спасибо!

[Dan 464]

41 минуту назад, Rudiarius сказал:

Всем привет, столкнулся с проблемами в резке, Внутренние размеры как доктор прописал, 10.8мм. Внешние уходят в меньшую сторону на 0,2мм.
в Мач 3 есть выбор реза изнутри или снаружи, а в РдВорке8 случаем такой функции нет?

Рабочие поля 1000*600 и 1000*800, ситуации аналогичные, настройки шага подобраны, в разных частях поля квадраты выходят идеальные.

Заранее Спасибо!

Всегда надо учитывать толщину режущего инструмента. В данном случае, это луч лазера. В среднем, толщина реза получается 0,2 мм. и может варьироваться от материала, мощности трубы и фокусного расстояния линзы.

По этому отверстия всегда будут больше, а внешние размеры всегда будут меньше.

Мы всегда это учитываем при проектировании макетов. Но в RDCam, например, есть параметр, которым можно компенсировать толщину реза/луча.

И, да, калибровку станка на точность размеров проверяли? Микрошаги корректировали?

Изменено 25 октября 2019 пользователем Dan

[Rudiarius 37]

12 минут назад, Dan сказал:

Но в RDCam, например, есть параметр, которым можно компенсировать толщину реза/луча.

Именно это и хотел узнать, шаги все настроено, когда режу части без внутрянки - размер идеальный.



[PavelK 1 528]

Видел только настройку луч внутри/снаружи/посередине контура. Ставлю всегда посередине и компенсацию делаю заранее параллельным контуром.

[Rudiarius 37]

В 26.10.2019 в 19:41, PavelK сказал:

Видел только настройку луч внутри/снаружи/посередине контура. Ставлю всегда посередине и компенсацию делаю заранее параллельным контуром.

Где эта настройка? Не подскажешь?

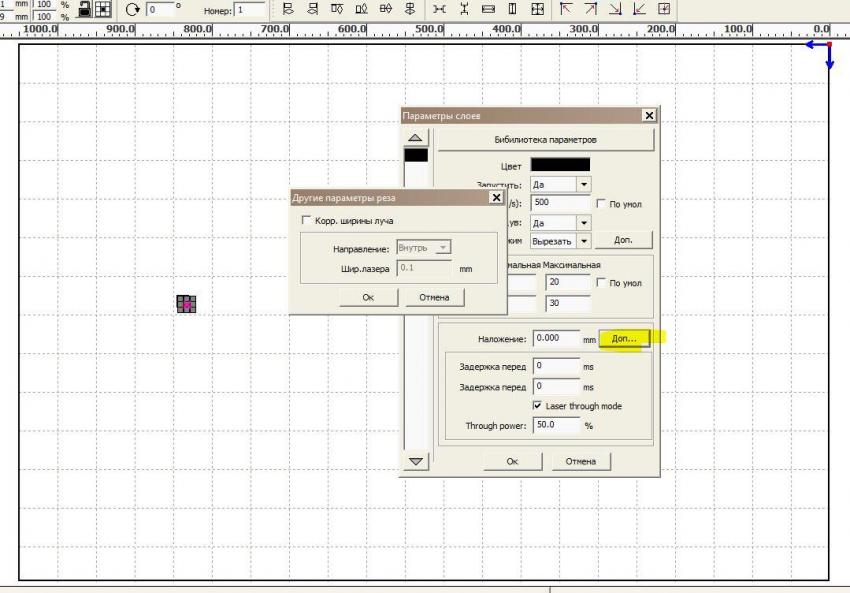

[alexander-1 2 480]

14 часов назад, Rudiarius сказал:

Где эта настройка? Не подскажешь?
