Не понятная проблема случайно проявилась.

Нужно было выровнять край фанеры, обрезать угол 370мм по У и 520мм по Х.

В RDworks быстренько нарисовал, нажал «Запустить» и через 2-3 секунды услышал не здоровые звуки станка.

В RDworks  забыл выставить скорость, по умолчанию установлена была 500.

По У головка прошла нормально а по Х двигатель начал издавать не естественные звуки (на видео слышно)

Выключил – включил станок, попробовал с этой скоростью управлять вручную с контролера, все нормально, а с RDworks или из файла с контроллера, двигатель завывает.

Меняю скорость на 50, глючит но подругому.

Первое, что пришло в голову, слишком большое ускорение.

Меняю настройки контролера (Ruida), устанавливаю все по минимуму (фото прикрепил), тоже глючит по Х.

Методом «научного тыка» начал экспереметировать с длинной реза по Х и оказалась, что если прямая примерно до 400мм, головка идет нормально на любой скорости в одну и другую сторону, а после 400мм начинаются глюки, после 500мм завывает.

Может кто ни будь сталкивался с такой аномальной аномалией ?



















Изменено пользователем Sanay
Переконвертировал видео из 3gp в mp4

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

может размер поля не позволяет...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Поле стандартное 600 на 400…

Сейчас делал резку из мелких деталей, общим форматом 70 по У и 598 по Х, из левого ближнего угла.

Порезал все нормально, без глюков на скорости 30, но по окончании резки при возвращении головки завыл и остановился в сантиметрах 10ти от правого ближнего угла.

Хренотень какая то…

Может контроллер глючит...

Изменено пользователем Sanay
Опечатка

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Настройки драйвера покажите по току и по пульсам на оборот?

И с механикой всё хорошо, шкивы на валах не проворачиваются?

И, да, верните заводские настройки по X и Y в значения 8000 - максимальное ускорение и 15000 ускорение экстренной остановки. Крутить надо не эти крутилки.



Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, Dan сказал:

И с механикой всё хорошо, шкивы на валах не проворачиваются?

Шкивы не пробуксовывают, воет двигатель.

1 час назад, Dan сказал:

начения 8000 - максимальное ускорение и 15000 ускорение экстренной остановки

Настройки сделал, как вы написали…, но ни чего не поменялось, см. видео.

После резки мелких деталей вообще не понятно, что происходит.

Станок начал вести себя будто у него, где то свои установки…

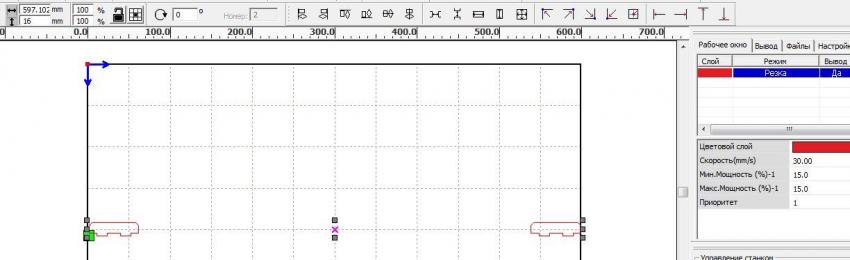

Решил сделать резку в противоположных углах (см. снимок с Rdworks)  и вообще не понял, что происходит.

1 час назад, Dan сказал:

Настройки драйвера покажите по току и по пульсам на оборот?

Не могу найти где эти параметры устанавливаются ?



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Сколько по времени станок уже отработал с покупки?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Месяц как получил, вожусь с ним в основном вечерами, так что можно сказать, что и не работал то толком.

Может попробовать Руиду сбросить к заводскому состоянию …?

Изменено пользователем Sanay

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

9 часов назад, Sanay сказал:
11 часов назад, Dan сказал:

Настройки драйвера покажите по току и по пульсам на оборот?

Не могу найти где эти параметры устанавливаются ?

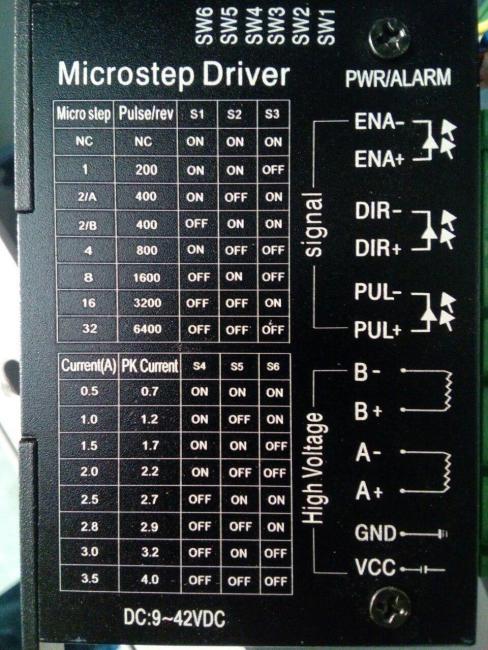

Эти настройки обычно переключателями на черных драйверах, расположенных сбоку под лючком. Сфотай положение микриков и табличку на драйвере.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты



16 минут назад, Дядя Леша сказал:

Эти настройки обычно переключателями на черных драйверах, расположенных сбоку под лючком. Сфотай положение микриков и табличку на драйвере.

Ок.
Вечером сфоткаю.

Изменено пользователем Sanay

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

17 часов назад, Sanay сказал:

Настройки сделал, как вы написали…, но ни чего не поменялось, см. видео

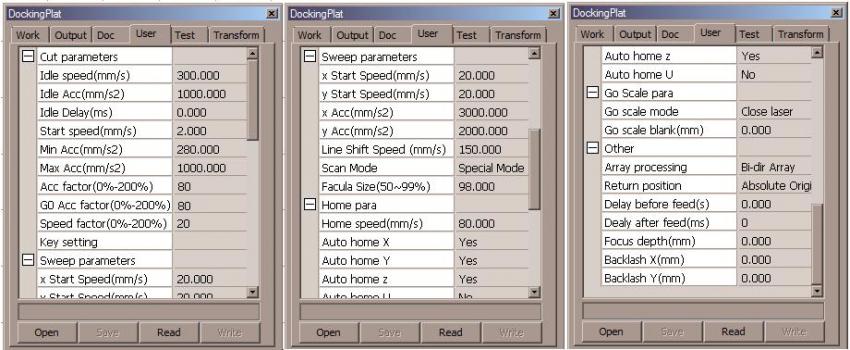

Заводские настройки, - это глобальные настройки, определяющие рамки, в которых станку, скажем так, разрешено работать.

А сами настройки параметров резки, гравировки и т.д. меняются в пользовательских настройках.


Данный скрин не является эталонным - это пример.

Вот эти все настройки нам и покажите. И, да, настройки драйверов так же интересны для более точного понимания всей картины этого чуда.

Так же стоит проверить напряжения на входе драйверов - вполне может быть просадка напряжения.

Так же настоятельно рекомендую подключить станок по Lan кабелю, а не по USB. Запускать задание не кнопкой СТАРТ в RDCam, а сначала залить файл в станок, а потом уже стартовать с панели станка.

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

18 часов назад, Sanay сказал:



Глюканули настройки походу, нужно сбросить настройки станка к заводским, а после сбросить настройки RDWorks, если работаете по кабелю по пробуйте после заливки задания в станок отключать кабель, ну и запускать как вверху написали со станка задание, а не с ПК. По вашему видео у станка сбиты данные по ускорению/скорости, поэтому он начиная рез ускоряется а после замедляется к концу реза. У меня похожее было, переустановил RDW на компе, очистил по максимум память на станке и все заработало

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Спасибо за поддержку.

Собственно что…

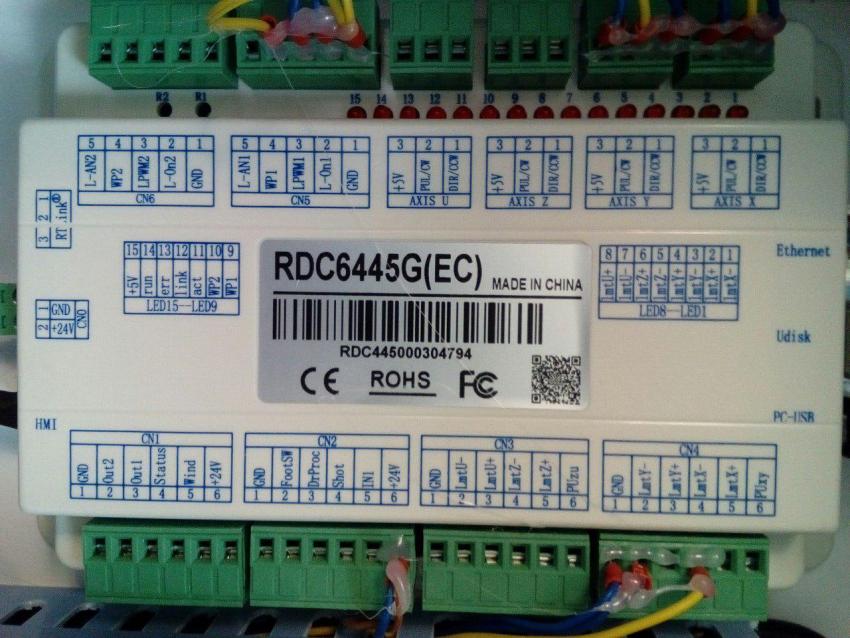

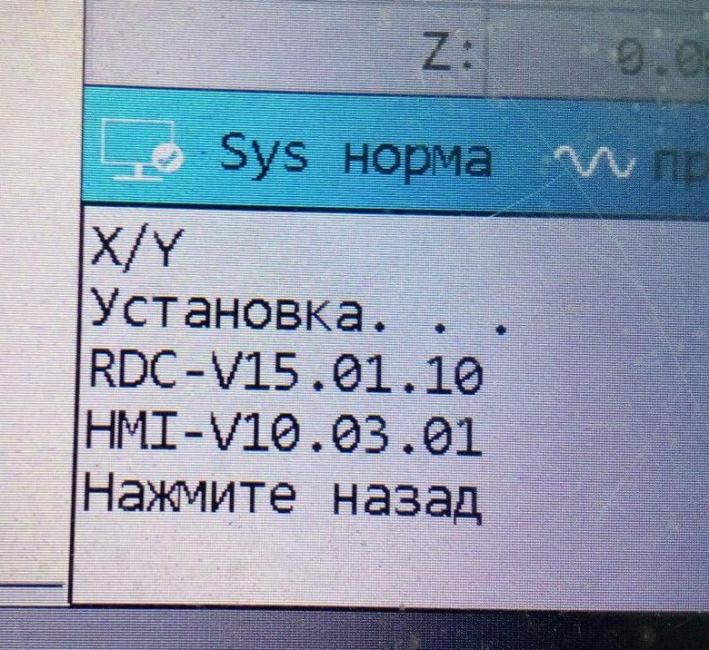

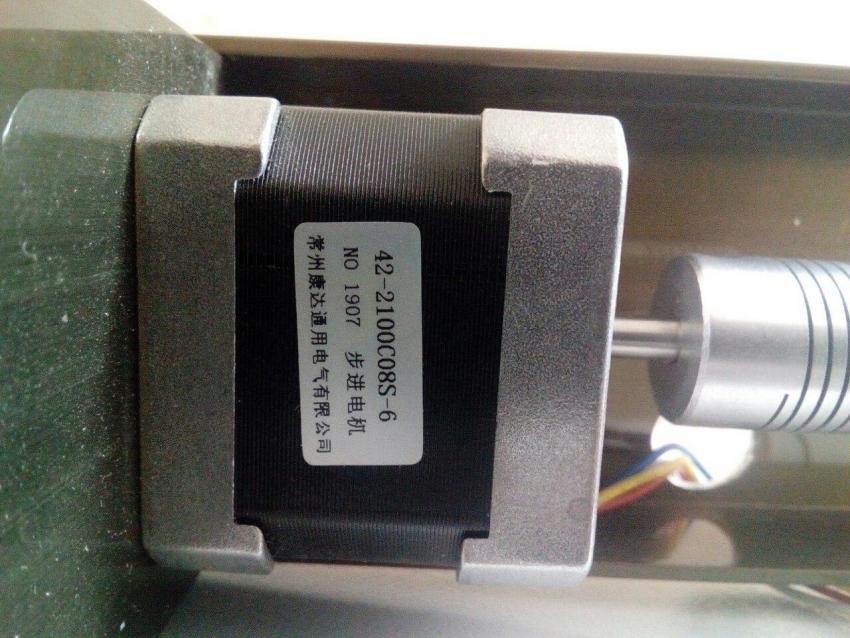

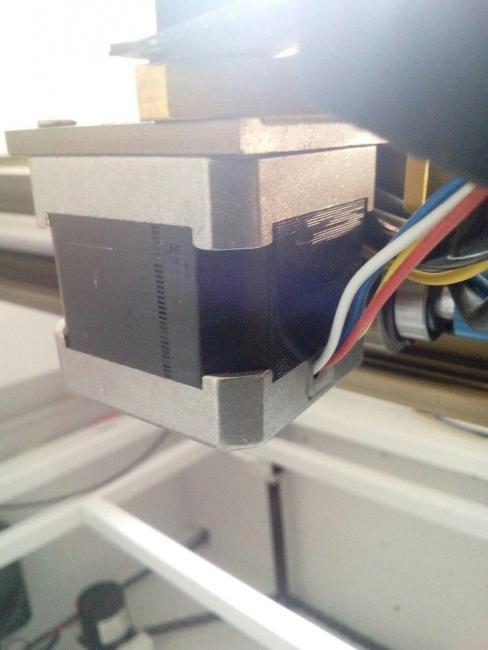

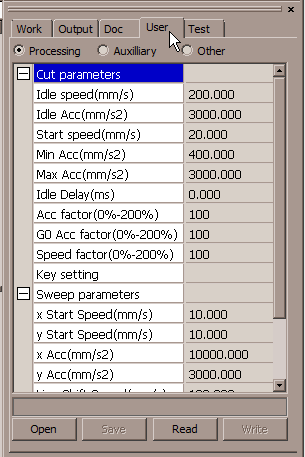

Ниже прикрепил фото того что нужно и не нужно(наверное).

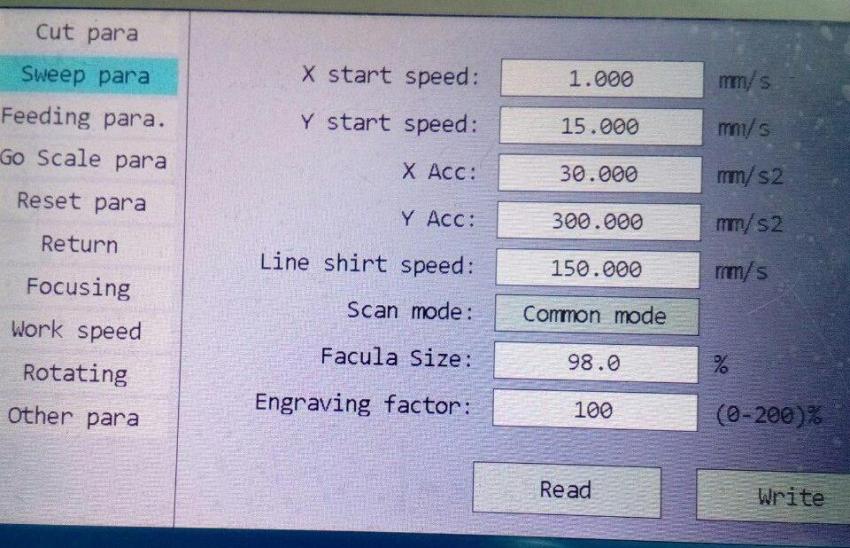

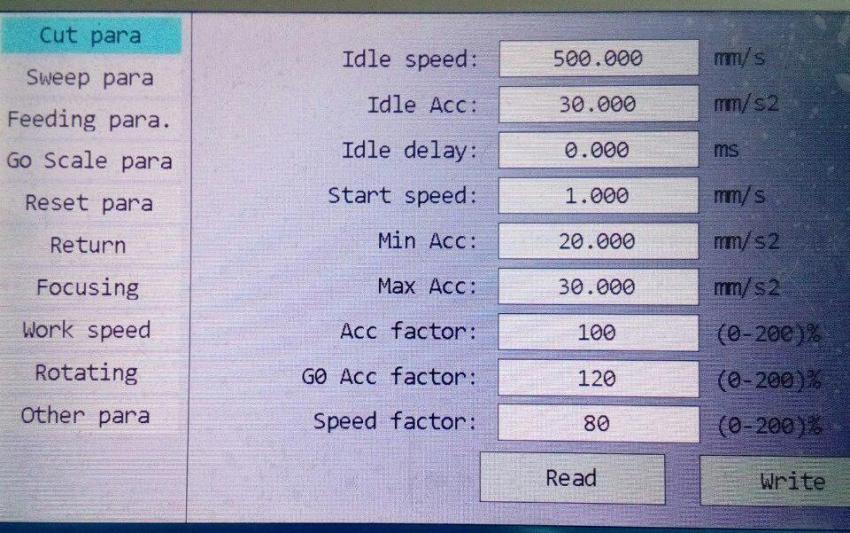

Пользовательские параметры сильно занижены, возможно они занизились, когда я глобальные параметры занижал…

Какие посоветуете выставить ?

Напряжение на входе драйверов какое должно быть ?

Работаю по LAN с самого начала.

Сейчас попробовал то же задание запустить со станка (настройки те же), глючит так же как и с RDworks.









Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

49 минут назад, red_armyman сказал:

Глюканули настройки походу, нужно сбросить настройки станка к заводским, а после сбросить настройки RDWorks, если работаете по кабелю по пробуйте после заливки задания в станок отключать кабель, ну и запускать как вверху написали со станка задание, а не с ПК. По вашему видео у станка сбиты данные по ускорению/скорости, поэтому он начиная рез ускоряется а после замедляется к концу реза. У меня похожее было, переустановил RDW на компе, очистил по максимум память на станке и все заработало

Если сбросить настройки на заводские, то придётся дружить с железом с нуля .. )

Ибо все настройки придут к значениям декартового нуля .. )))

38 минут назад, Sanay сказал:

Ниже прикрепил фото того что нужно и не нужно(наверное).

Кнопкой Read были прочитаны данные?

И, да, они соответствуют тому, как ведёт себя станок .. )))

Только это всё удобнее настраивать из окна RDCam .. )

38 минут назад, Sanay сказал:

Напряжение на входе драйверов какое должно быть ?

А какое написано на выходе блока питания? .. )

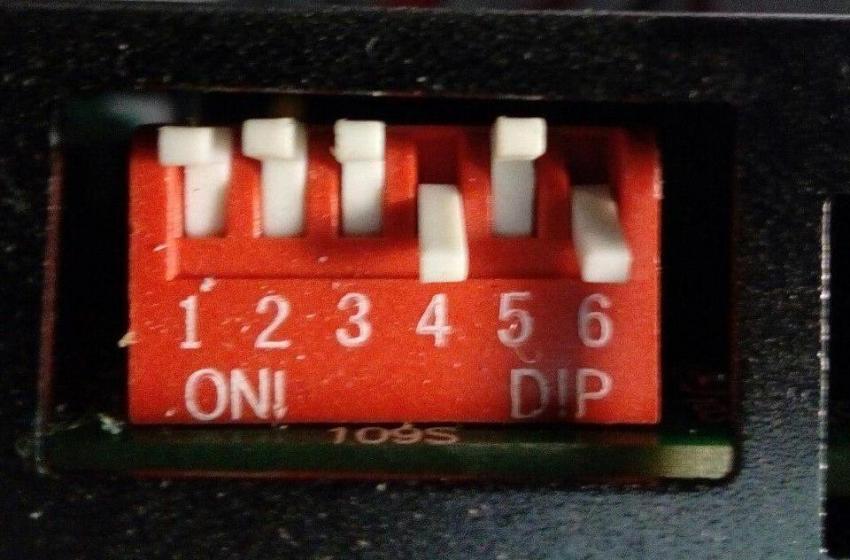

Настройки драйвера под этот мотор, в принципе, нормальные. Но я бы увеличил ток на шаг и уменьшил пульс на оборот, ибо мотор двухфайзный, а они сильно теряют момент при увеличении значения пульс на оборот.

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, Dan сказал:

Кнопкой Read были прочитаны данные?

Прочитаны.

1 час назад, Dan сказал:

Только это всё удобнее настраивать из окна RDCam .. )

Удобней..., только я там не нашол как прочитать и записать пользовательскиенастройки.)

Какие параметры туда вписать ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

7 минут назад, Sanay сказал:

Удобней..., только я там не нашол как прочитать и записать пользовательскиенастройки.)

Первое - я выложил доходчивый скрин.

Второе - читаем инструкции, там всё прописано.

13 минут назад, Sanay сказал:

Какие параметры туда вписать ?

Пока можно вбить вот так - соответственно, а потом посмотрим.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

4 часа назад, Dan сказал:

Данный скрин не является эталонным - это пример.



5 минут назад, Dan сказал:

Первое - я выложил доходчивый скрин.

На всякий случай переспросил, не хочу вписывать что попало.

Спасибо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

7 минут назад, Sanay сказал:

На всякий случай переспросил, не хочу вписывать что попало.

Как звучал ваш вопрос? А?

"только я там не нашол как прочитать и записать пользовательскиенастройки.)"

При чём тут вписывать? .. )  Про вписывать пока разговора не было.

И, да, вы уже их там перековыряли по полной ... )))  Так что, уже можно ничего не бояться .. )) Всё, что можно, вы сломали .. )

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

14 минут назад, Dan сказал:

Как звучал ваш вопрос? А?

"только я там не нашол как прочитать и записать пользовательскиенастройки.)"

Видимо мы друг друга не допоняли.

Пока впишу параметры через контроллер.

14 минут назад, Dan сказал:

И, да, вы уже их там перековыряли по полной ... )))  Так что, уже можно ничего не бояться .. )) Всё, что можно, вы сломали .. )

Еще не ковырял, но бояться(делать) действительно не чего.)

Изменено пользователем Sanay

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

И того…

Все хорошо, на скорости 500 квадрат  600 на 400 рисует не «заикаяся».

Мелкие детали по углам на скорости 500 тоже вспомнил, как рисовать.

Изменил, пользовательские настройки как на скрине и все заработало.

Драйвера двигателей не трогал.



Всем спасибо.

Отдельное спасибо DANу



p.s. Все таки не понятно, откуда этот глюк (слет пользовательских настроек) мог взяться…

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

4 часа назад, Dan сказал:

Второе - читаем инструкции, там всё прописано.

Установлен RDworks 8.01.42 как плагин к Корел, тут нет кнопок Read - Write как  на вашем скрине.




Вводил параметры через контроллер

Изменено пользователем Sanay

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

8 часов назад, Sanay сказал:

Установлен RDworks 8.01.42 как плагин к Корел, тут нет кнопок Read - Write как  на вашем скрине.




Вводил параметры через контроллер

А нижний блок отодвинуть? Видно же, что скроллбар перекрыт нижним окном!

Во всём мире есть, а у вас нет? .. ))))

11 часов назад, Sanay сказал:

p.s. Все таки не понятно, откуда этот глюк (слет пользовательских настроек) мог взяться…

Умелое тыканье неумелыми руками ... или неумелое тыканье умелыми руками - творят чудеса .. ))))

11 часов назад, Sanay сказал:

Изменил, пользовательские настройки как на скрине и все заработало.

Speed factor можно увеличивать до тех пор, пока на мелких элементах не начнут появляться ломаные линии ...

Этот параметр отвечает за качество обработки мелких радиусов. Чем он меньше, тем точнее рисует мелочёвку, но и дольше, чем он больше, тем быстрее выполняется отрисовка мелочёвки, но и менее точно .. )

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, Dan сказал:

А нижний блок отодвинуть? Видно же, что скроллбар перекрыт нижним окном!

Во всём мире есть, а у вас нет? .. ))))

Можно было бы про это раньше написать, вместо тыканья в инструкцию, в которой про это ни чего не написано.

1 час назад, Dan сказал:

Умелое тыканье неумелыми руками ... или неумелое тыканье умелыми руками - творят чудеса .. ))))

Не всем посчастливилось родиться со светлой головой и золотыми руками, по этому подобные форумы и существуют.

1 час назад, Dan сказал:

Speed factor можно увеличивать до тех пор, пока на мелких элементах не начнут появляться ломаные линии ...

Этот параметр отвечает за качество обработки мелких радиусов. Чем он меньше, тем точнее рисует мелочёвку, но и дольше, чем он больше, тем быстрее выполняется отрисовка мелочёвки, но и менее точно .. )

Спасибо, по экспериментирую.)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

56 минут назад, Sanay сказал:

Можно было бы про это раньше написать, вместо тыканья в инструкцию, в которой про это ни чего не написано.

Так видно же, что диалоговые окна перекрывают друг друга .. )

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

17 минут назад, Dan сказал:

Так видно же, что диалоговые окна перекрывают друг друга .. )

Видимо голова была забита чем то другим.)

С меня пиво.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

15 часов назад, Sanay сказал:

p.s. Все таки не понятно, откуда этот глюк (слет пользовательских настроек) мог взяться…

это из за плохой земли

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Гость
Ответить в этой теме...

×   Вставлено с форматированием.   Вставить как обычный текст

  Разрешено использовать не более 75 эмодзи.

×   Ваша ссылка была автоматически встроена.   Отображать как обычную ссылку

×   Ваш предыдущий контент был восстановлен.   Очистить редактор

×   Вы не можете вставлять изображения напрямую. Загружайте или вставляйте изображения по ссылке.


  • Последние посетители   0 пользователей онлайн

    Ни одного зарегистрированного пользователя не просматривает данную страницу

  • Похожий контент

    • От Alterpalm
      RuiDa RDLC320-A, делюсь опытом ремонта + помогите файлом прошивки от панели управления

      Попала ко мне на ремонт система управления ЧПУ CO2 лазером RuiDa RDLC320-A с жалобой, что дисплей ничего не показывает и материнку комп не видит. Забавно, что владелец станка – бывший директор, и сам я за именно этим станком три года проработал. Зная условия, в которых эксплуатируется станок, однозначно предположил, что виной всему статика. В общем-то и сам успел убить две трубки, все линейные подшипники, упороть и заколхозить кнопку и устроить с десяток пожаров =) Как бы хорошо ни были защищены эти контроллеры от таких напастей, время и ураганная эксплуатация без оглядки на какую-либо защиту/заземление и т.п. своё дело сделали. Тем более тут связь только по USB через никакой шнурок без экрана.

      Подал питание:


      Ну да, ничего не происходит. Вскрываю:


      Даа, тут много всего прикольного и интересного, особенно сточенная маркировка на одной из микрух)


      В общем-то под подозрение сразу попала Альтера, но вдруг нет, надо ж всё проверить. Две недели проверял… Всё перекопал, перепроверил, и таки да, сдохла Альтера и только она.
      Причем сдохла как-то частично, как будто в ПЛИСине выгорело несколько функциональных блоков. Нащупал у неё jtag (который никуда на плате не выведен, хотя штырьков разных навалом), кое-как припаялся к ножкам – отвечает, зараза, Quartus её видит.


      Значит, сдуваю её и замеряю сопротивление всех ножек на GND, для начала (или середины уже). Занятие не для нервных, однозначно =) Ну и назамерял кое-чего.
      У таких замороченных микрух выводы питания и GND есть со всех сторон по несколько штук. Логично предположить, что все земляные ножки должны между собой звониться накоротко. А у этой подлянки несколько земляных ножек имели по паре килоОм по отношению к остальным. Я-то хз, нормально это для ПЛИСин, или нет, первый раз дело имею. Как нельзя кстати у меня завалялся аналогичный чип, только Cyclone III. Думал его впихнуть, но вторая и третья серия циклонов по распину не совпадают, от слова «совсем». Ну хоть как пример взял и промерил всё то же самое и на нём:


      И да, у заведомо рабочего чипа все ножки GND звонятся накоротко. Чип на кладбище. Заказал новый, припаял, плата ожила, отзывается на подключение к компу, все файлы и настройки остались, плата без проблем дала обновить себе прошивку через RDworks. С этим разобрался, супер.
      Такие дела)

      Но это только полремонта. Панель управления как не показывала ничего, так и не показывает. Я-то думал, что дисплей и управление кнопками рулится с материнки, но нет. Панель управления – самостоятельное устройство со своим контроллером и прошивкой на нем, обмен с материнкой идёт по UART. Если на заведомо рабочую панель подать питание 5В, картинка должна появиться и без соединения с материнкой. По идее…



      Контроллер тут NXP P89V51RD2. С ним тоже можно общаться, еще и проще, чем с Альтерой, нужен только USB-UART переходничок:


      Тот, что есть у меня, имеет по минимуму выводов, всяких там DTR, RTS, и что там еще в COM портах обычно имеется, не выведено. Конвертер тут CP2102, он умеет во всякие доп. штучки, поэтому я аккуратно вывел наружу еще ножку DTR – она понадобится при общении, но в данном случае с этой панелью можно и без DTR обойтись. Втыкаться можно прямо в шнур от панели до материнки. Втыкаться надо, как того требует интерфейс, крест-накрест, т.е. RX от конвертера идет в TX на шнуре от панели, а у второго провода особо-то выбора и не остается)) Выбор конвертера, полагаю, не критичен, можно взять и FTDI и СH341A, и любой другой.


      1 – RX
      2 – TX
      6 – GND
      9 – 5V
      Скорость порта 19200:


      Дальше нужна прога Flash Magic версии 11.20. В более новых вроде как нет поддержки целевого чипа:
      https://flashmagictool.com/download.html


      Установил, всё соединил, подключил, открываю программу, иду в Advanced Options – Hardware Config, снимаю все галки, жму ОК:

      Выбираю нужный чип, выставляю порт и скорость:


      Дальше пробую считать айдишник чипа. И здесь интересно:


      Просят ввести чип в режим ISP – нужно подать плюс питания на ногу reset контроллера.
      Именно для этого я добавлял контакт DTR на своем конвертере, хотя это необязательно, и вот почему:


      На плате есть переходное отверстие, отмечено желтым кружком, его удобно касаться выведенным проводком DTR. Но если такового нету, то можно просто замкнуть, (например, отвёрточкой или пинцетом) две площадки под отсутствующий резистор R5, они отмечены красным овалом на фото. Нужно коснуться и подержать примерно секунду, тогда чип войдёт в нужный режим. Но это еще не все грабли ))


      Чип войдёт в режим, но он запаролен. Нужен пароль. И он таки есть, спасибо PavelK, вот ссылка на его пост с паролями от Руидовских контроллеров:

      Иду в ISP – Serial Number:


      Во фрейме Unlock Device ввожу 666888, выбираю кодировку Hex, жму Unlock Device. Прога ругается окном с предупреждением. Жму ОК и пробую считать сигнатуру чипа еще раз:


      Успех, чип разлочен! Теперь надо считать память. Но сдается мне, что там пустота. Оч вероятно, что разряд статики каким-то раком потер прошивку, оставив при этом чип в живых. Но это не точно..
      Иду в ISP – Display Memory. Я так и знал, сплошные унылые F-ки. Чип забыл всё, чему его научили на заводе. И не исключено, что какой-нибудь кусок памяти забэдблочился…


      В интернетах категорически не найти эту прошивку. Полагаю, что в Руиду обращаться бесполезно, поэтому  ПАМАГИИИТЕЕЕ!!!  хочу попросить помощи у участников форума: если вдруг еще есть у кого этот динозавр в эксплуатации, выручите, пожалуйста, файликом. Я вроде бы достаточно подробно описал, что нужно для этого сделать. А если Вы находитесь в СПб, то я готов приехать. Займу не более получаса Вашего времени, от «Добрый день» до «Благодарю, всего хорошего!»
      Безусловно, есть такие моменты, что эту панель на Алике можно таки найти тыщи за 4 рублей, да и в общем контроллер этот уже древность. Однако хочется и владельцу помочь, человек достойный, и дело сделать до конца, раз уж взялся. Как-то так)
      Спасибо за внимание!
    • От pururu
      Добрый день всем,
      Прошу помочь с поиском станка с функциями автоматизации.
      Мы смогли подобрать неплохой вариант для нашей задачи - NOVA35 Thunderlaser, 100 Ваттный.
      По технологии и скорости резки он подошел, в нем же система зрения работает как нам надо - по меткам.

      Но оказалось, что в нем контроллер Ruida 6445g не имеет функций отправки/приемки внешних сигналов, как в PLC.
      Нам нужно подключить погрузчик/разгрузчик листового материала собственного изготовления для достижения требуемой производительности.
      Подача материала планируется через боковые стенки.

      Цикл резки смогли получить хороший, а вот на открытие/закрытие крышки, нажатие всех кнопок уходит в пять раз больше времени, чем на саму резку.

      Как вариант, может даже есть какие-то совместимые контроллеры на замену с такими функциями? Я видел некие платы на алиэкпресс, которые якобы работают под mach3.
      Но лучше конечно полноценный комплекс мозгов и ПО.

      Буду рад всем предложениям!
    • От erhtrfdjnarhe
      установил программу rdworks подключаюсь к станку пишет ошибка соединения, контроллер garden group, выручайте
    • От neo7407
      Добрый вечер, новая беда со станком.После грозы пропала возможность закинуть макеты в станок. Ни комп, ни роутер не видят станок, сам станок не видит и флешку.Файлы до этого бывшие в станке режутся прекрасно, а новые не закинуть. Во время грозы от сети 220в был отключен, в станке был включен только интернет кабель. Помогите советом пожалуйста. )(((
    • От Sanok
      Доброго времени суток. Проблема при движении по оси Y. в любом месте может начать буксовать, после чего полностью перестает ходить по оси Y. Что может быть?
      WhatsApp Video 2021-07-22 at 16.25.25.mp4 WhatsApp Video 2021-07-22 at 16.25.24.mp4
×
×
  • Создать...
